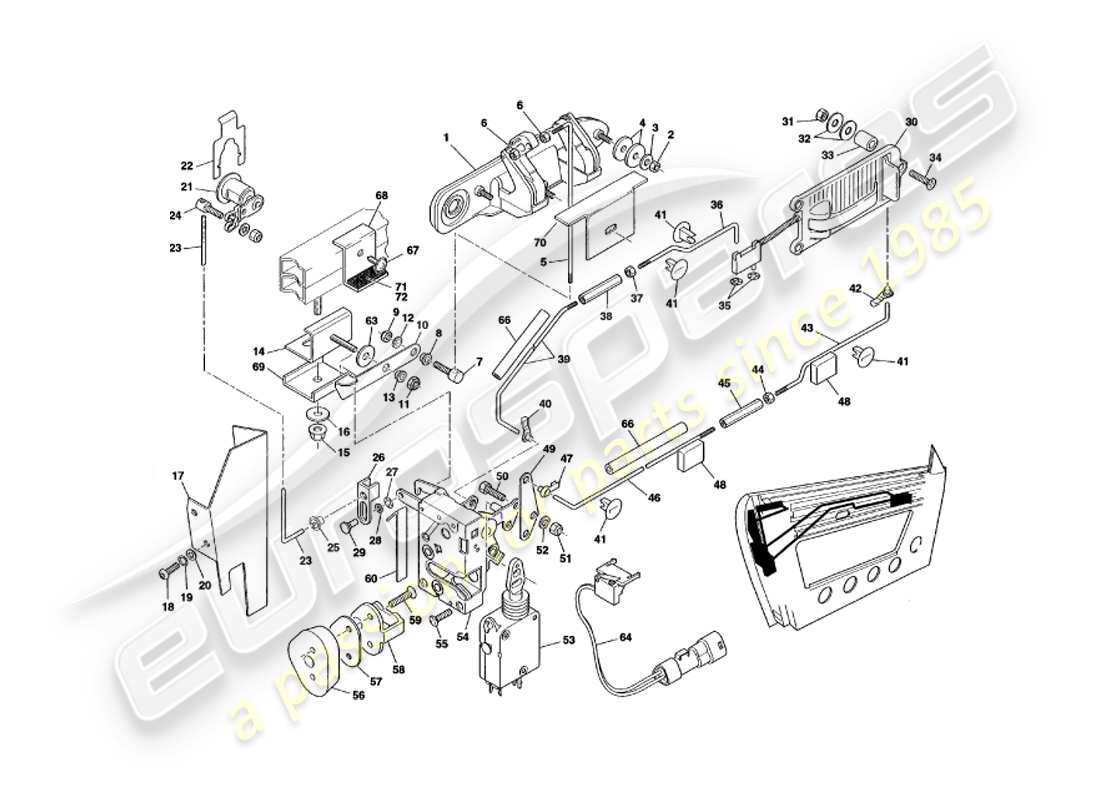

7.4B - Mécanisme de verrouillage de porte
Aston Martin V8 Volante (1997) Door Latch Mechanism Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 65-65455
POIGNÉE DE PORTE, EXTERNE, LH
depuis £50,18
depuis £50,18
# 1
MPN: 65-65454
POIGNÉE DE PORTE, EXTERNE, DROIT
depuis £50,18
depuis £50,18
# 2
MPN: 698891
ÉCROU, NYLOC, M5
depuis £0,47
depuis £0,47
# 3
MPN: 690257
Rondelle, ORDINAIRE, M5
depuis £3,28
depuis £3,28
# 4
MPN: 698227
Rondelle, PLASTIQUE, 9.5ID X 16OD X 3.2
depuis £0,47
depuis £0,47
# 5
MPN: 65-65408
LIEN, POIGNÉE EXTERNE À LEVIER
depuis £110,57
depuis £110,57
# 6
MPN: 691618
ÉCROU, MINCE, 6-40 UNF
depuis £0,47
depuis £0,47
# 7
MPN: 069-065-0213
TOURON, LIAISON DE SERRURE DE PORTE
depuis £15,81
depuis £15,81
# 8
MPN: 694168
BUISSON
depuis £0,48
depuis £0,48
# 9
MPN: 698890
ÉCROU, NYLOC, 10-32 UNF MINCE
depuis £0,47
depuis £0,47
# 10
MPN: 65-65407
LEVIER DE DEBLOCAGE EXTERIEUR, GAUCHE
depuis £5,92
depuis £5,92
# 10
MPN: 65-65406
LEVIER DE DEBLOCAGE EXTERIEUR, DROIT
depuis £5,92
depuis £5,92
# 11
MPN: 698891
ÉCROU, NYLOC, M5
depuis £0,47
depuis £0,47
# 12
MPN: 692055
Rondelle, ORDINAIRE, M5
depuis £0,47
depuis £0,47
# 13
MPN: 694168
BUISSON
depuis £0,48
depuis £0,48
# 14
MPN: 65-65697
ENSEMBLE DE SUPPORT, PIVOT DE VERROUILLAGE
depuis £19,03
depuis £19,03
# 15
MPN: 693983
ÉCROU, FLG, NYLOC, M6
depuis £0,47
depuis £0,47
# 16
MPN: 124383
Rondelle, ORDINAIRE, 1/4X1
depuis £0,47
depuis £0,47
# 17
MPN: 65-65459
ENSEMBLE DE BOUCLIER, LIAISON DE VERROUILLAGE, LH
depuis £11,33
depuis £11,33
# 17
MPN: 65-65458
ENSEMBLE DE BOUCLIER, LIAISON DE VERROUILLAGE, DROIT
depuis £11,33
depuis £11,33
# 18
MPN: 698795
VIS, SKT, BTN HD, M5X12
depuis £0,47
depuis £0,47
# 19
MPN: 692065
Rondelle, SPRF, M5
depuis £0,47
depuis £0,47
# 20
MPN: 692055
Rondelle, ORDINAIRE, M5
depuis £0,47
depuis £0,47
# 21
MPN: 65-65423
KIT SYSTÈME DE SERRURE DE PORTE
depuis £998,06
depuis £998,06
# 21
MPN: 25-65629
CLÉ DE CONTACT - PATS
Une partie du kit système
depuis £93,90
depuis £93,90
# 22
MPN: 65-65633
CLIP DE RETENUE DU BARIL DE VERROUILLAGE
depuis £1,88
depuis £1,88
# 23
MPN: 65-66637
LIEN, BARIL DE VERROUILLAGE POUR VERROUILLER
depuis £8,95
depuis £8,95
# 24
MPN: 069-065-0213
TOURON, LIAISON DE SERRURE DE PORTE
depuis £15,81
depuis £15,81
# 25
MPN: 65-65449
CLIP DE FIXATION DE LIEN
depuis £0,47
depuis £0,47
# 26
MPN: 65-65448
MOULAGE DE FIXATION DE LIEN
depuis £0,57
depuis £0,57
# 27
MPN: 694171
CLIP, 3.5 DIA STARLOCK
depuis £0,47
depuis £0,47
# 28
MPN: 692054
Rondelle, ORDINAIRE, M4
depuis £0,47
depuis £0,47
# 29
MPN: 65-82283
PIVOT, LIAISON DE VERROUILLAGE
depuis £6,56
depuis £6,56
# 30
MPN: 65-50318
POIGNÉE DE PORTE INTÉRIEURE, LH
depuis £86,44
depuis £86,44
# 30
MPN: 65-50317
POIGNÉE DE PORTE INTÉRIEURE, DROIT
depuis £108,15
depuis £108,15
# 31
MPN: 692151
ÉCROU, NYLOC, M6
depuis £0,57
depuis £0,57
# 32
MPN: 690386
Rondelle, 1/4 X 3/4
depuis £0,47
depuis £0,47
# 33
MPN: 65-61709
ESPACEUR, POIGNÉE DE PORTE
depuis £5,09
depuis £5,09
# 34
MPN: 695921
VIS, M6X40, TETE CSK
depuis £0,47
depuis £0,47
# 35
MPN: 694171
CLIP, 3.5 DIA STARLOCK
depuis £0,47
depuis £0,47
# 36
MPN: 65-65401
LIAISON, POIGNÉE DE PORTE INTÉRIEURE À RÉGLAGE, LH
depuis £19,40
depuis £19,40
# 36
MPN: 65-65400
LIAISON, POIGNÉE DE PORTE INTÉRIEURE À RÉGLAGE, DROIT
depuis £22,00
depuis £22,00
# 37
MPN: 691618
ÉCROU, NON.6 X 40 UNF MINCE
depuis £0,47
depuis £0,47
# 38
MPN: 65-18576
AJUSTEUR, LIENS DE PORTE
depuis £17,46
depuis £17,46
# 39
MPN: 65-65403
LIAISON, AJUSTEUR DE VERROUILLAGE, LH
depuis £25,24
depuis £25,24
# 39
MPN: 65-65402
LIAISON, AJUSTEUR DE VERROUILLAGE, DROIT
depuis £33,98
depuis £33,98
# 40
MPN: 697469
CLIP, ENSEMBLE DE DOUILLE MTG
depuis £0,81
depuis £0,81
# 41
MPN: 692343
CLIP DE LIAISON DE PORTE
depuis £2,78
depuis £2,78
# 42
MPN: 069-099-0016
ENSEMBLE CLIP ET DOUILLE
depuis £1,45
depuis £1,45
# 43
MPN: 65-65413
LIAISON, POIGNÉE DE VERROUILLAGE INTÉRIEURE AU RÉGLEUR, LH
depuis £23,05
depuis £23,05
# 43
MPN: 65-65412
LIAISON, POIGNÉE DE VERROUILLAGE INTÉRIEURE AU RÉGLEUR, DROIT
depuis £23,05
depuis £23,05
# 44
MPN: 691618
ÉCROU, MINCE, 6-40 UNF
depuis £0,47
depuis £0,47
# 45
MPN: 65-18576
AJUSTEUR, LIENS DE PORTE
depuis £17,46
depuis £17,46
# 46
MPN: 65-56598
LIEN, AJUSTEUR POUR VERROUILLER
depuis £11,10
depuis £11,10
# 47
MPN: 069-099-0016
ENSEMBLE CLIP ET DOUILLE
depuis £1,45
depuis £1,45
# 48
MPN: 65-61712
COUSSIN, ARMAFLEX, 30X30X9
Découpé à partir de 696361 feuille Armaflex
depuis £16,91
depuis £16,91
# 49
MPN: 65-65409
LEVIER DE DÉVERROUILLAGE EXTÉRIEUR
depuis £3,87
depuis £3,87
# 50
MPN: 692090
VIS, M5X12
depuis £0,47
depuis £0,47
# 51
MPN: 698891
ÉCROU, NYLOC, M5
depuis £0,47
depuis £0,47
# 52
MPN: 692055
Rondelle, ORDINAIRE, M5
depuis £0,47
depuis £0,47
# 53
MPN: 37-82282
ACTIONNEUR DE SERRURE DE PORTE
depuis £59,78
depuis £59,78
# 54
MPN: 65-82264
ENSEMBLE DE VERROU, PORTE, LH
depuis £217,08
depuis £217,08
# 54
MPN: 65-82263
ENSEMBLE DE LOQUET, PORTE, DROIT
depuis £217,08
depuis £217,08
# 55
MPN: 697471
VIS, M6X16, SKT HD
depuis £0,47
depuis £0,47
# 56
MPN: 65-66490
BLOC DE MONTAGE, GÂCHE
Alternatives
depuis £40,28
depuis £40,28
# 56
MPN: 65-65580
BLOC DE MONTAGE, GÂCHE
Alternatives
depuis £35,01
depuis £35,01
# 57
MPN: 65-66491
ENTRETOISE, BLOC DE MONTAGE, GÂCHE
# 58
MPN: 65-82292
ENSEMBLE DE GÂCHE
depuis £109,34
depuis £109,34
# 59
MPN: 692296
VIS, M6X30
depuis £0,47
depuis £0,47
# 60
MPN: 65-65703
SUPPORT DE PROTECTION DE VERROUILLAGE
depuis £8,47
depuis £8,47
# 61
MPN: 692055
Rondelle, ORDINAIRE, M5
depuis £0,47
depuis £0,47
# 62
MPN: 698890
ÉCROU, NYLOC, 10-32 UNF
depuis £0,47
depuis £0,47
# 63
MPN: 694169
ESPACEUR, NYLON
depuis £0,47
depuis £0,47
# 64
MPN: 37-81941
COMMUTATEUR DE PORTE ENJARÉE, GAUCHE
depuis £99,93
depuis £99,93
# 64
MPN: 37-81940
COMMUTATEUR DE PORTE ENTREJÛLÉE, DROIT
depuis £99,93
depuis £99,93
# 65
MPN: 698849
ÉCROU, NYLOC, 6-40 UNF
depuis £2,21
depuis £2,21
# 66
MPN: 65-52542
MANCHE, 210 LONGUE
# 67
MPN: 692011
VIS, N°10 X 3/4 CR ST
depuis £0,47
depuis £0,47
# 68
MPN: 65-56687
SUPPORT DE RESTRICTION DU LEVIER DE VERROUILLAGE
depuis £50,35
depuis £50,35
# 69
MPN: 65-66690
ENSEMBLE DE PLAQUE DE RAIDISSEMENT, BRKT, PIVOT DE VERROUILLAGE
depuis £50,70
depuis £50,70
# 70
MPN: 65-56688
SUPPORT DE RESTRICTION DE POIGNÉE
depuis £51,86
depuis £51,86
# 71
MPN: 65-56689
TAMPON EN CAOUTCHOUC, 10X30
# 72
MPN: 696293
RUBAN ADHÉSIF, 1/2 DE LARGE
# 73
MPN: 694535
GRAISSE, HMP
depuis £52,64
depuis £52,64
-part-diagram-7.4c.1.webp "ASTON MARTIN V8 VOLANTE (1997) SCEAUX MÉTÉOROLOGIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.4c.2.webp "ASTON MARTIN V8 VOLANTE (1997) SCEAUX MÉTÉOROLOGIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.5a.1.webp "ASTON MARTIN V8 VOLANTE (1997) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.5a.2.webp "ASTON MARTIN V8 VOLANTE (1997) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.5b.webp "ASTON MARTIN V8 VOLANTE (1997) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.6a.webp "ASTON MARTIN V8 VOLANTE (1997) BONNET SCHÉMA DES PIÈCES")
-part-diagram-7.6b.webp "ASTON MARTIN V8 VOLANTE (1997) COUVERCLE DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.7.webp "ASTON MARTIN V8 VOLANTE (1997) PARE-CHOCS SCHÉMA DES PIÈCES")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VOLANTE (1997) VERRE SCHÉMA DES PIÈCES")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VOLANTE (1997) SIÈGES ET CEINTURES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VOLANTE (1997) SIÈGES ARRIÈRE ET CEINTURES SCHÉMA DES PIÈCES")
-part-diagram-7.8c.1a.webp "ASTON MARTIN V8 VOLANTE (1997) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.1b.webp "ASTON MARTIN V8 VOLANTE (1997) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.1c.webp "ASTON MARTIN V8 VOLANTE (1997) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.2.webp "ASTON MARTIN V8 VOLANTE (1997) ENCADREMENT DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.3a.webp "ASTON MARTIN V8 VOLANTE (1997) CONSOLE CENTRALE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.3b.webp "ASTON MARTIN V8 VOLANTE (1997) GARNITURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.4.webp "ASTON MARTIN V8 VOLANTE (1997) GARNITURE DE DÉMARRAGE SCHÉMA DES PIÈCES")
-part-diagram-7.8d.1.webp "ASTON MARTIN V8 VOLANTE (1997) INSONORISATION SCHÉMA DES PIÈCES")
-part-diagram-7.8d.2.webp "ASTON MARTIN V8 VOLANTE (1997) LES TAPIS SCHÉMA DES PIÈCES")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VOLANTE (1997) ASSEMBLAGE DU CADRE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VOLANTE (1997) SYSTÈME HYDRAULIQUE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9c.1.webp "ASTON MARTIN V8 VOLANTE (1997) BOIS DE CADRE DE CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9c.2.webp "ASTON MARTIN V8 VOLANTE (1997) BOIS DE CADRE DE CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VOLANTE (1997) ASSEMBLAGE DE LA HOTTE SCHÉMA DES PIÈCES")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VOLANTE (1997) ABAISSEMENT DU CUSTODE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-8.1a.webp "ASTON MARTIN V8 VOLANTE (1997) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.1b.webp "ASTON MARTIN V8 VOLANTE (1997) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.2.webp "ASTON MARTIN V8 VOLANTE (1997) AMÉNAGEMENT INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-8.3.webp "ASTON MARTIN V8 VOLANTE (1997) CAPTEURS, COMMUTATEURS, SOLÉNOÏDES, MOTEURS, ETC. SCHÉMA DES PIÈCES")
-part-diagram-9.1.webp "ASTON MARTIN V8 VOLANTE (1997) ÉQUIPEMENT OPTIONEL SCHÉMA DES PIÈCES")
-part-diagram-9.2.webp "ASTON MARTIN V8 VOLANTE (1997) OUTILS ET ARTICLES DIVERS SCHÉMA DES PIÈCES")
-part-diagram-1.1.webp "ASTON MARTIN V8 VOLANTE (1997) BLOC-CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.2.webp "ASTON MARTIN V8 VOLANTE (1997) VILEBREQUIN, PISTONS ET BIELLES SCHÉMA DES PIÈCES")
-part-diagram-1.3.webp "ASTON MARTIN V8 VOLANTE (1997) TÊTES DE CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VOLANTE (1997) BOÎTIER DE DISTRIBUTION, POMPE À EAU ET PIGNONS SCHÉMA DES PIÈCES")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VOLANTE (1997) CEINTURES ET CHAÎNES SCHÉMA DES PIÈCES")
-part-diagram-1.5.webp "ASTON MARTIN V8 VOLANTE (1997) POMPE À HUILE ET CARTER SCHÉMA DES PIÈCES")
-part-diagram-1.6.webp "ASTON MARTIN V8 VOLANTE (1997) SYSTÈME DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-1.7a.webp "ASTON MARTIN V8 VOLANTE (1997) SYSTÈME DE REFROIDISSEMENT PAR EAU SCHÉMA DES PIÈCES")
-part-diagram-1.7b.webp "ASTON MARTIN V8 VOLANTE (1997) CAPOT DE VENTILATEUR DE RADIATEUR SCHÉMA DES PIÈCES")
-part-diagram-1.8.webp "ASTON MARTIN V8 VOLANTE (1997) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-1.9.webp "ASTON MARTIN V8 VOLANTE (1997) GÉNÉRATEUR, DÉMARREUR ET POMPE À AIR SCHÉMA DES PIÈCES")
-part-diagram-2.1.webp "ASTON MARTIN V8 VOLANTE (1997) LIAISON ET COMMANDES D'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VOLANTE (1997) COLLECTEURS D'ADMISSION ET PLÉNUM SCHÉMA DES PIÈCES")
-part-diagram-2.2b.webp "ASTON MARTIN V8 VOLANTE (1997) FILTRES À AIR SCHÉMA DES PIÈCES")
-part-diagram-2.3.webp "ASTON MARTIN V8 VOLANTE (1997) SYSTÈME D'INJECTION D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-2.4.webp "ASTON MARTIN V8 VOLANTE (1997) SYSTÈME DE VIDE SCHÉMA DES PIÈCES")
-part-diagram-2.5.webp "ASTON MARTIN V8 VOLANTE (1997) INJECTION ÉLECTRONIQUE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.6.webp "ASTON MARTIN V8 VOLANTE (1997) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.7.webp "ASTON MARTIN V8 VOLANTE (1997) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-3.1.webp "ASTON MARTIN V8 VOLANTE (1997) CONVERTISSEUR DE COUPLE SCHÉMA DES PIÈCES")
-part-diagram-3.2.webp "ASTON MARTIN V8 VOLANTE (1997) REFROIDISSEMENT DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VOLANTE (1997) SÉLECTEUR DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-3.3b.webp "ASTON MARTIN V8 VOLANTE (1997) LIAISON DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-3.3c.webp "ASTON MARTIN V8 VOLANTE (1997) BOÎTE DE VITESSES À QUATRE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-3.4.webp "ASTON MARTIN V8 VOLANTE (1997) TUBE DE COUPLE ET ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-3.5.webp "ASTON MARTIN V8 VOLANTE (1997) UNITÉ HYPOÏDE SCHÉMA DES PIÈCES")
-part-diagram-3.6.webp "ASTON MARTIN V8 VOLANTE (1997) ENSEMBLE ARBRE DE TRANSMISSION ET MOYEU SCHÉMA DES PIÈCES")
-part-diagram-4.1.webp "ASTON MARTIN V8 VOLANTE (1997) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-4.2.webp "ASTON MARTIN V8 VOLANTE (1997) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-4.3.webp "ASTON MARTIN V8 VOLANTE (1997) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-4.4.webp "ASTON MARTIN V8 VOLANTE (1997) DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-5.1.webp "ASTON MARTIN V8 VOLANTE (1997) SERVO ET MODULATEUR SCHÉMA DES PIÈCES")
-part-diagram-5.2.webp "ASTON MARTIN V8 VOLANTE (1997) FREINS AVANT SCHÉMA DES PIÈCES")
-part-diagram-5.3.webp "ASTON MARTIN V8 VOLANTE (1997) FREINS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-5.4.webp "ASTON MARTIN V8 VOLANTE (1997) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-5.5.webp "ASTON MARTIN V8 VOLANTE (1997) ÉQUIPEMENT DE PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-5.6.webp "ASTON MARTIN V8 VOLANTE (1997) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-6.1.webp "ASTON MARTIN V8 VOLANTE (1997) COMPOSANTS ÉLECTRIQUES DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-6.2a.webp "ASTON MARTIN V8 VOLANTE (1997) PHARES SCHÉMA DES PIÈCES")
-part-diagram-6.2b.webp "ASTON MARTIN V8 VOLANTE (1997) LAMPES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-6.2c.webp "ASTON MARTIN V8 VOLANTE (1997) LAMPES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-6.2d.webp "ASTON MARTIN V8 VOLANTE (1997) AMPOULES SCHÉMA DES PIÈCES")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VOLANTE (1997) ESSUIE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VOLANTE (1997) LAVE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VOLANTE (1997) COMPOSANTS DU SOUS-CAPOT, JUSQU'AU VIN 89026 SCHÉMA DES PIÈCES")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VOLANTE (1997) COMPOSANTS DU SOUS-CAPOT, VIN 89027 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-6.5.webp "ASTON MARTIN V8 VOLANTE (1997) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.6a.1.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6a.2.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6b.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6c.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.7.webp "ASTON MARTIN V8 VOLANTE (1997) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-6.8a.1.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, VERS VIN 89026 SCHÉMA DES PIÈCES")
-part-diagram-6.8a.2.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, VIN 89027 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-6.8b.1.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, VERS VIN 89026 SCHÉMA DES PIÈCES")
-part-diagram-6.8b.2.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, VIN 89027 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-6.9.webp "ASTON MARTIN V8 VOLANTE (1997) HARNAIS SCHÉMA DES PIÈCES")
-part-diagram-7.1.webp "ASTON MARTIN V8 VOLANTE (1997) CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VOLANTE (1997) STRUCTURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VOLANTE (1997) STRUCTURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.2c.webp "ASTON MARTIN V8 VOLANTE (1997) STRUCTURE ARRIÈRE, PARE-CHOCS ET COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.2d.webp "ASTON MARTIN V8 VOLANTE (1997) PANNEAUX DE PLANCHER SCHÉMA DES PIÈCES")
-part-diagram-7.2e.webp "ASTON MARTIN V8 VOLANTE (1997) SUPERSTRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VOLANTE (1997) PANNEAUX DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VOLANTE (1997) VOLETS DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VOLANTE (1997) DES PORTES SCHÉMA DES PIÈCES")
