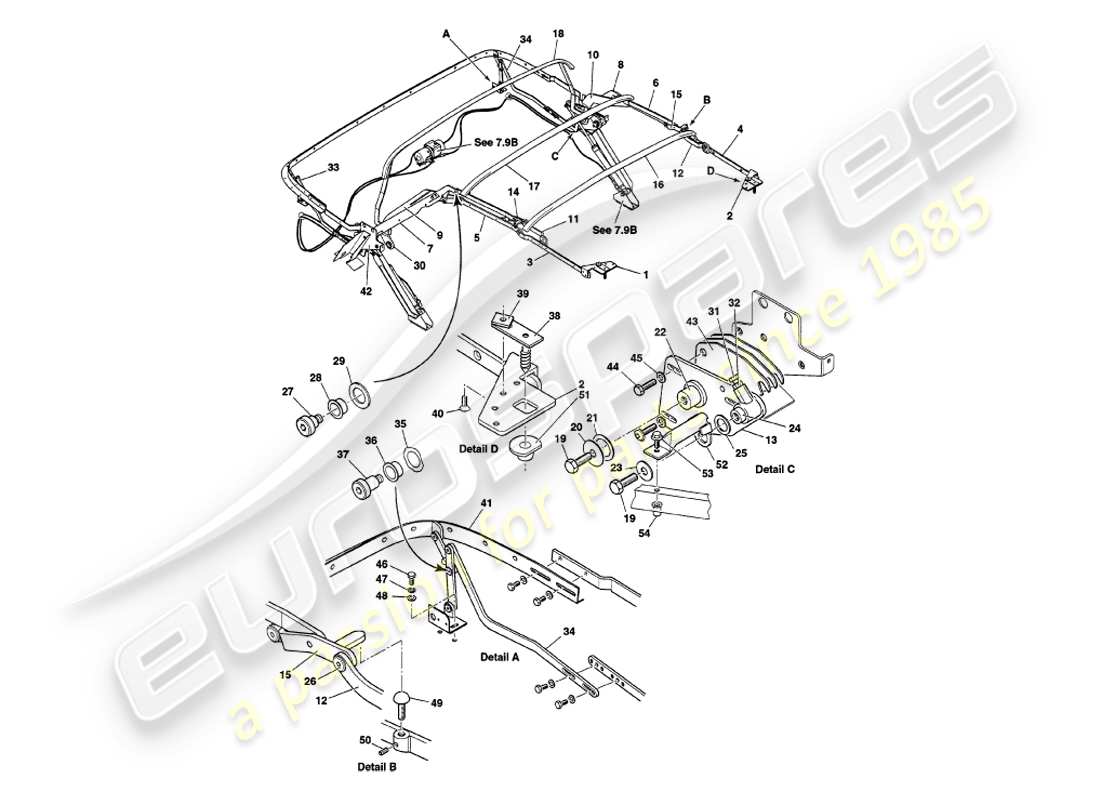

7.9A - Assemblage du cadre du capot
Aston Martin V8 Volante (1997) Hood Frame Assembly Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
-
MPN:
93-65741
Assemblage du cadre du capot
depuis
£3 693,73
depuis
£3 693,73
#
1
MPN:
93-65746
SUPPORT, FIXATION, COLLECTEUR AVANT, DROIT
depuis
£99,92
depuis
£99,92
#
2
MPN:
93-65747
SUPPORT, FIXATION, COLLECTEUR AVANT, LH
depuis
£99,92
depuis
£99,92
#
3
MPN:
93-65062
ENSEMBLE CANTRAIL, AVANT RÉGLABLE, DROIT
#
4
MPN:
93-65063
Ensemble Cantrail, réglable à l'avant, LH
#
5
MPN:
93-65066
CANTRAIL, ARRIÈRE, DROIT
#
6
MPN:
93-65067
CANTRAIL, ARRIÈRE, GA
#
7
MPN:
93-65758
Ensemble de poteau C, RH
#
8
MPN:
93-65759
ENSEMBLE DE POST C, LH
#
9
MPN:
93-60402
ENSEMBLE DE LIAISON DE GUIDAGE, CANTRAIL, DROIT
#
10
MPN:
93-60403
ENSEMBLE DE LIAISON DE GUIDAGE, CANTRAIL, LH
#
11
MPN:
93-65068
LIAISON, PIVOT CANTRAIL, DROIT
depuis
£69,93
depuis
£69,93
#
12
MPN:
93-65069
Lien, pivot cantrail, gauche
depuis
£69,93
depuis
£69,93
#
13
MPN:
93-60313
SUPPORT DE MONTAGE, RAM, LH
#
13
MPN:
93-60312
SUPPORT DE MONTAGE, RAM, DROIT
#
14
MPN:
93-65766
ENSEMBLE DE LIAISON, N° 1 HOODSTICK, DROIT
depuis
£91,26
depuis
£91,26
#
15
MPN:
93-65767
ENSEMBLE DE LIAISON, N° 1 HOODSTICK, LH
depuis
£91,26
depuis
£91,26
#
16
MPN:
93-65762
N° 1 ENSEMBLE DE HOODSTICK
#
17
MPN:
93-65071
N° 2 ENSEMBLE DE HOODSTICK
#
18
MPN:
93-61348
N° 3 ENSEMBLE DE HOODSTICK
#
19
MPN:
696580
VIS, M10X30
depuis
£2,07
depuis
£2,07
#
20
MPN:
93-61345
Rondelle DE RETENUE, POTEAU C AU SUPPORT DE MONTAGE DU RAM
#
21
MPN:
93-61342
ENTRETOISE, POTEAU C SUR SUPPORT DE MONTAGE DU RAM
#
22
MPN:
93-61338
ROULEMENT DE PIVOT DE POTEAU PRINCIPAL C
#
23
MPN:
93-61344
Rondelle DE RETENUE, PIVOT DE LIAISON DE GUIDAGE CANTRAIL
#
24
MPN:
93-61826
PIVOT, LONG, POINTE DE CAPOT
#
25
MPN:
93-61341
ENTRETOISE, PIVOT DE LIAISON DE GUIDE CANTRAIL
#
26
MPN:
93-61339
ROULEMENT DE PIVOT DE LIAISON DE GUIDAGE CANTRAIL
#
27
MPN:
93-61334
PIVOT, JOINT DE CAPOT STANDARD
depuis
£40,00
depuis
£40,00
#
28
MPN:
93-61337
ROULEMENT, JOINT DE CAPOT STANDARD
depuis
£11,53
depuis
£11,53
#
29
MPN:
93-61340
ESPACEUR, JOINT DE CAPOT STANDARD
depuis
£7,98
depuis
£7,98
#
30
MPN:
695858
ROULEMENT DE GLACIER
depuis
£1,17
depuis
£1,17
#
31
MPN:
696579
VIS, M8X30
depuis
£0,50
depuis
£0,50
#
32
MPN:
696583
Noix, M8
depuis
£0,50
depuis
£0,50
#
33
MPN:
93-61566
ENSEMBLE MÉCANISME DE LEVAGE DE RAIL DE PONT, DROIT
#
34
MPN:
93-61567
ENSEMBLE MÉCANISME DE LEVAGE DE RAIL DE PONT, LH
#
35
MPN:
695859
Rondelle, CRINKLE, M8
depuis
£0,47
depuis
£0,47
#
36
MPN:
695858
ROULEMENT DE GLACIER
depuis
£1,17
depuis
£1,17
#
37
MPN:
93-61556
VIS DE PIVOT
depuis
£9,13
depuis
£9,13
#
38
MPN:
93-60076
ENSEMBLE SPIGOT, COLLECTEUR AVANT
#
39
MPN:
93-61901
PLAQUE TARAUDÉE
depuis
£4,64
depuis
£4,64
#
40
MPN:
696577
VIS, M6X20
depuis
£0,47
depuis
£0,47
#
41
MPN:
93-60099
ENSEMBLE DE PONT
#
42
MPN:
93-61334
PIVOT, JOINT DE CAPOT
depuis
£40,00
depuis
£40,00
#
43
MPN:
93-61351
CALE DE MONTAGE DE CADRE DE CAPOT
depuis
£17,86
depuis
£17,86
#
44
MPN:
696581
VIS, M8X20
depuis
£0,47
depuis
£0,47
#
44
MPN:
698851
VIS, M8X20, SKT BTN HD
#
45
MPN:
696582
Rondelle, ORDINAIRE, M8
depuis
£0,47
depuis
£0,47
#
46
MPN:
695860
VIS, M6X12
depuis
£0,47
depuis
£0,47
#
47
MPN:
695856
Rondelle, RESSORT, M6
depuis
£0,47
depuis
£0,47
#
48
MPN:
695855
Rondelle, ORDINAIRE, M6
depuis
£0,47
depuis
£0,47
#
49
MPN:
695966
TAMPON, CAOUTCHOUC
depuis
£13,86
depuis
£13,86
#
50
MPN:
693750
VIS sans tête, M4X6
depuis
£0,47
depuis
£0,47
#
51
MPN:
93-62320
CÔNE DE LOCALISATION SPRIGOT
depuis
£8,42
depuis
£8,42
#
52
MPN:
93-66663
ENSEMBLE DE TUBES, STABILISATEUR DE RAIL DE CAPOT
depuis
£16,38
depuis
£16,38
#
53
MPN:
695563
VIS, FLG, M6X16
#
54
MPN:
693734
RIVNUT, M6X16 CSK
depuis
£1,15
depuis
£1,15
-part-diagram-7.9b.webp "ASTON MARTIN V8 VOLANTE (1997) SYSTÈME HYDRAULIQUE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9c.1.webp "ASTON MARTIN V8 VOLANTE (1997) BOIS DE CADRE DE CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9c.2.webp "ASTON MARTIN V8 VOLANTE (1997) BOIS DE CADRE DE CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VOLANTE (1997) ASSEMBLAGE DE LA HOTTE SCHÉMA DES PIÈCES")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VOLANTE (1997) ABAISSEMENT DU CUSTODE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-8.1a.webp "ASTON MARTIN V8 VOLANTE (1997) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.1b.webp "ASTON MARTIN V8 VOLANTE (1997) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.2.webp "ASTON MARTIN V8 VOLANTE (1997) AMÉNAGEMENT INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-8.3.webp "ASTON MARTIN V8 VOLANTE (1997) CAPTEURS, COMMUTATEURS, SOLÉNOÏDES, MOTEURS, ETC. SCHÉMA DES PIÈCES")
-part-diagram-9.1.webp "ASTON MARTIN V8 VOLANTE (1997) ÉQUIPEMENT OPTIONEL SCHÉMA DES PIÈCES")
-part-diagram-9.2.webp "ASTON MARTIN V8 VOLANTE (1997) OUTILS ET ARTICLES DIVERS SCHÉMA DES PIÈCES")
-part-diagram-1.1.webp "ASTON MARTIN V8 VOLANTE (1997) BLOC-CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.2.webp "ASTON MARTIN V8 VOLANTE (1997) VILEBREQUIN, PISTONS ET BIELLES SCHÉMA DES PIÈCES")
-part-diagram-1.3.webp "ASTON MARTIN V8 VOLANTE (1997) TÊTES DE CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VOLANTE (1997) BOÎTIER DE DISTRIBUTION, POMPE À EAU ET PIGNONS SCHÉMA DES PIÈCES")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VOLANTE (1997) CEINTURES ET CHAÎNES SCHÉMA DES PIÈCES")
-part-diagram-1.5.webp "ASTON MARTIN V8 VOLANTE (1997) POMPE À HUILE ET CARTER SCHÉMA DES PIÈCES")
-part-diagram-1.6.webp "ASTON MARTIN V8 VOLANTE (1997) SYSTÈME DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-1.7a.webp "ASTON MARTIN V8 VOLANTE (1997) SYSTÈME DE REFROIDISSEMENT PAR EAU SCHÉMA DES PIÈCES")
-part-diagram-1.7b.webp "ASTON MARTIN V8 VOLANTE (1997) CAPOT DE VENTILATEUR DE RADIATEUR SCHÉMA DES PIÈCES")
-part-diagram-1.8.webp "ASTON MARTIN V8 VOLANTE (1997) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-1.9.webp "ASTON MARTIN V8 VOLANTE (1997) GÉNÉRATEUR, DÉMARREUR ET POMPE À AIR SCHÉMA DES PIÈCES")
-part-diagram-2.1.webp "ASTON MARTIN V8 VOLANTE (1997) LIAISON ET COMMANDES D'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VOLANTE (1997) COLLECTEURS D'ADMISSION ET PLÉNUM SCHÉMA DES PIÈCES")
-part-diagram-2.2b.webp "ASTON MARTIN V8 VOLANTE (1997) FILTRES À AIR SCHÉMA DES PIÈCES")
-part-diagram-2.3.webp "ASTON MARTIN V8 VOLANTE (1997) SYSTÈME D'INJECTION D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-2.4.webp "ASTON MARTIN V8 VOLANTE (1997) SYSTÈME DE VIDE SCHÉMA DES PIÈCES")
-part-diagram-2.5.webp "ASTON MARTIN V8 VOLANTE (1997) INJECTION ÉLECTRONIQUE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.6.webp "ASTON MARTIN V8 VOLANTE (1997) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.7.webp "ASTON MARTIN V8 VOLANTE (1997) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-3.1.webp "ASTON MARTIN V8 VOLANTE (1997) CONVERTISSEUR DE COUPLE SCHÉMA DES PIÈCES")
-part-diagram-3.2.webp "ASTON MARTIN V8 VOLANTE (1997) REFROIDISSEMENT DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VOLANTE (1997) SÉLECTEUR DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-3.3b.webp "ASTON MARTIN V8 VOLANTE (1997) LIAISON DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-3.3c.webp "ASTON MARTIN V8 VOLANTE (1997) BOÎTE DE VITESSES À QUATRE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-3.4.webp "ASTON MARTIN V8 VOLANTE (1997) TUBE DE COUPLE ET ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-3.5.webp "ASTON MARTIN V8 VOLANTE (1997) UNITÉ HYPOÏDE SCHÉMA DES PIÈCES")
-part-diagram-3.6.webp "ASTON MARTIN V8 VOLANTE (1997) ENSEMBLE ARBRE DE TRANSMISSION ET MOYEU SCHÉMA DES PIÈCES")
-part-diagram-4.1.webp "ASTON MARTIN V8 VOLANTE (1997) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-4.2.webp "ASTON MARTIN V8 VOLANTE (1997) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-4.3.webp "ASTON MARTIN V8 VOLANTE (1997) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-4.4.webp "ASTON MARTIN V8 VOLANTE (1997) DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-5.1.webp "ASTON MARTIN V8 VOLANTE (1997) SERVO ET MODULATEUR SCHÉMA DES PIÈCES")
-part-diagram-5.2.webp "ASTON MARTIN V8 VOLANTE (1997) FREINS AVANT SCHÉMA DES PIÈCES")
-part-diagram-5.3.webp "ASTON MARTIN V8 VOLANTE (1997) FREINS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-5.4.webp "ASTON MARTIN V8 VOLANTE (1997) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-5.5.webp "ASTON MARTIN V8 VOLANTE (1997) ÉQUIPEMENT DE PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-5.6.webp "ASTON MARTIN V8 VOLANTE (1997) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-6.1.webp "ASTON MARTIN V8 VOLANTE (1997) COMPOSANTS ÉLECTRIQUES DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-6.2a.webp "ASTON MARTIN V8 VOLANTE (1997) PHARES SCHÉMA DES PIÈCES")
-part-diagram-6.2b.webp "ASTON MARTIN V8 VOLANTE (1997) LAMPES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-6.2c.webp "ASTON MARTIN V8 VOLANTE (1997) LAMPES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-6.2d.webp "ASTON MARTIN V8 VOLANTE (1997) AMPOULES SCHÉMA DES PIÈCES")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VOLANTE (1997) ESSUIE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VOLANTE (1997) LAVE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VOLANTE (1997) COMPOSANTS DU SOUS-CAPOT, JUSQU'AU VIN 89026 SCHÉMA DES PIÈCES")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VOLANTE (1997) COMPOSANTS DU SOUS-CAPOT, VIN 89027 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-6.5.webp "ASTON MARTIN V8 VOLANTE (1997) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.6a.1.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6a.2.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6b.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6c.webp "ASTON MARTIN V8 VOLANTE (1997) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.7.webp "ASTON MARTIN V8 VOLANTE (1997) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-6.8a.1.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, VERS VIN 89026 SCHÉMA DES PIÈCES")
-part-diagram-6.8a.2.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, VIN 89027 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-6.8b.1.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, VERS VIN 89026 SCHÉMA DES PIÈCES")
-part-diagram-6.8b.2.webp "ASTON MARTIN V8 VOLANTE (1997) RELAIS, VIN 89027 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-6.9.webp "ASTON MARTIN V8 VOLANTE (1997) HARNAIS SCHÉMA DES PIÈCES")
-part-diagram-7.1.webp "ASTON MARTIN V8 VOLANTE (1997) CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VOLANTE (1997) STRUCTURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VOLANTE (1997) STRUCTURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.2c.webp "ASTON MARTIN V8 VOLANTE (1997) STRUCTURE ARRIÈRE, PARE-CHOCS ET COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.2d.webp "ASTON MARTIN V8 VOLANTE (1997) PANNEAUX DE PLANCHER SCHÉMA DES PIÈCES")
-part-diagram-7.2e.webp "ASTON MARTIN V8 VOLANTE (1997) SUPERSTRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VOLANTE (1997) PANNEAUX DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VOLANTE (1997) VOLETS DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VOLANTE (1997) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VOLANTE (1997) MÉCANISME DE VERROUILLAGE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.4c.1.webp "ASTON MARTIN V8 VOLANTE (1997) SCEAUX MÉTÉOROLOGIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.4c.2.webp "ASTON MARTIN V8 VOLANTE (1997) SCEAUX MÉTÉOROLOGIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.5a.1.webp "ASTON MARTIN V8 VOLANTE (1997) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.5a.2.webp "ASTON MARTIN V8 VOLANTE (1997) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.5b.webp "ASTON MARTIN V8 VOLANTE (1997) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.6a.webp "ASTON MARTIN V8 VOLANTE (1997) BONNET SCHÉMA DES PIÈCES")
-part-diagram-7.6b.webp "ASTON MARTIN V8 VOLANTE (1997) COUVERCLE DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.7.webp "ASTON MARTIN V8 VOLANTE (1997) PARE-CHOCS SCHÉMA DES PIÈCES")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VOLANTE (1997) VERRE SCHÉMA DES PIÈCES")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VOLANTE (1997) SIÈGES ET CEINTURES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VOLANTE (1997) SIÈGES ARRIÈRE ET CEINTURES SCHÉMA DES PIÈCES")
-part-diagram-7.8c.1a.webp "ASTON MARTIN V8 VOLANTE (1997) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.1b.webp "ASTON MARTIN V8 VOLANTE (1997) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.1c.webp "ASTON MARTIN V8 VOLANTE (1997) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.2.webp "ASTON MARTIN V8 VOLANTE (1997) ENCADREMENT DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.3a.webp "ASTON MARTIN V8 VOLANTE (1997) CONSOLE CENTRALE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.3b.webp "ASTON MARTIN V8 VOLANTE (1997) GARNITURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.4.webp "ASTON MARTIN V8 VOLANTE (1997) GARNITURE DE DÉMARRAGE SCHÉMA DES PIÈCES")
-part-diagram-7.8d.1.webp "ASTON MARTIN V8 VOLANTE (1997) INSONORISATION SCHÉMA DES PIÈCES")
-part-diagram-7.8d.2.webp "ASTON MARTIN V8 VOLANTE (1997) LES TAPIS SCHÉMA DES PIÈCES")
