1.1 - BLOC-CYLINDRES

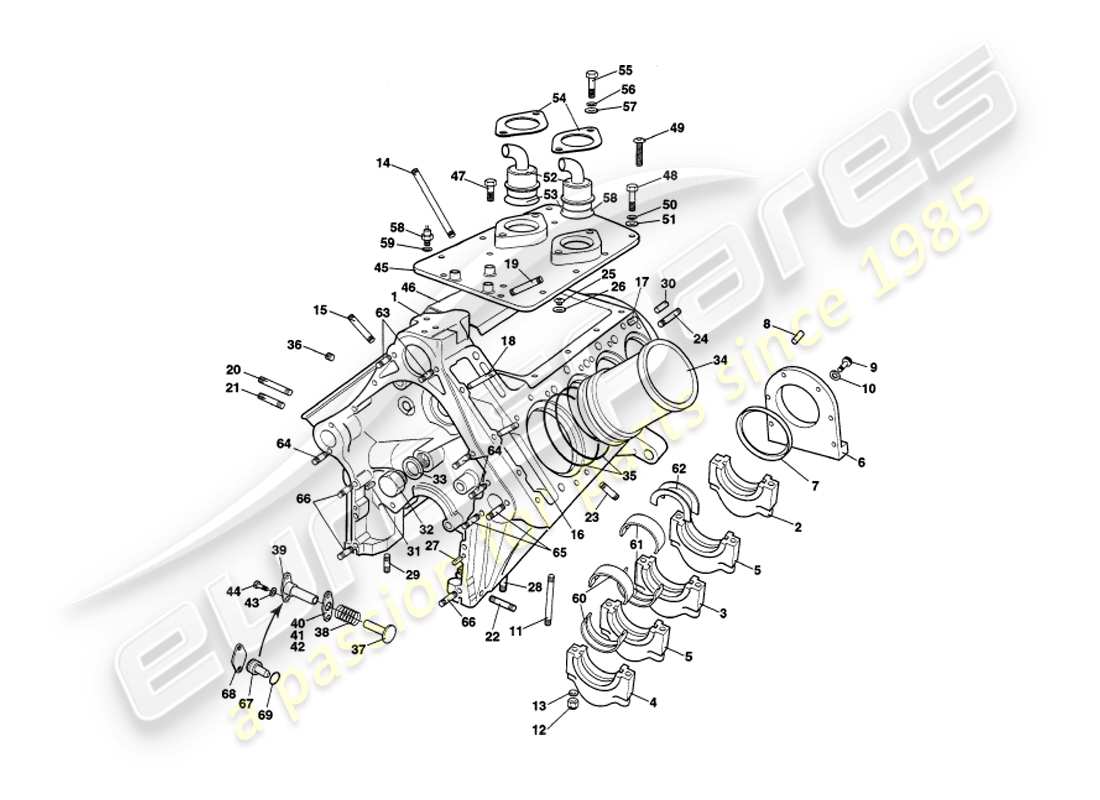

Aston Martin V8 Volante (1998) Cylinder Block Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 01-55831
ENSEMBLE DE BLOC-CYLINDRES, CLOUTÉ
# 2
-
CHAPEAU DE PALIER PRINCIPAL, ARRIÈRE
NON VENDU SÉPARÉMENT
# 3
-
CHAPEAU DE PALIER PRINCIPAL, CENTRE
NON VENDU SÉPARÉMENT
# 4
-
CHAPEAU DE ROULEMENT PRINCIPAL, AVANT
NON VENDU SÉPARÉMENT
# 5
-
CHAPEAU DE PALIER PRINCIPAL, INTERMÉDIAIRE
NON VENDU SÉPARÉMENT
# 5
MPN: 692576
GOUJON LOCTITE 270
depuis £107,06
depuis £107,06
# 6
MPN: 01-70684
BOÎTIER, JOINT ARRIÈRE
depuis £252,69
depuis £252,69
# 7
MPN: 01-70686
JOINT D'HUILE, ARRIÈRE
depuis £88,17
depuis £88,17
# 8
MPN: 123111
CHEVILLE, 5/16 X 5/8 ACIER ARGENT
Boîtier de roulement à bloquer
depuis £4,05
depuis £4,05
# 9
MPN: 690332
VIS, CAPUCHON SKT 1/4 UNC X 3/4
Boîtier de roulement à bloquer
depuis £1,88
depuis £1,88
# 10
MPN: 119470
Rondelle, 1/4 17SWG
Boîtier de roulement à bloquer
# -
-
LOCTITE 509
Boîtier de roulement à bloquer
# -
-
ACTIVATEUR DE LOCTITE 7471
Boîtier de roulement à bloquer
# 11
MPN: 080-001-0121
GOUJON DE PALIER PRINCIPAL
depuis £29,93
depuis £29,93
# 12
MPN: 691147
ÉCROU, NYLOC 1/2
depuis £0,51
depuis £0,51
# 13
MPN: 119474
Rondelle ORDINAIRE 1/2
depuis £0,47
depuis £0,47
# 14
MPN: 01-23122
GOUJON DE CULASSE
-F46
depuis £30,91
depuis £30,91
# 15
MPN: 694260
GOUJON, 5/16 UNC/UNF
Culasse droite
depuis £9,00
depuis £9,00
# 16
MPN: 691438
GOUJON, 5/16 UNC/UNF X 2.87
CULASSE
depuis £6,69
depuis £6,69
# 17
MPN: 694870
CHEVILLE, 1/4 DIA X 1/2
Emplacement de la culasse
depuis £3,29
depuis £3,29
# 18
MPN: 06-26636
GOUJON, 5/16 X 4.625
Culasse gauche
depuis £9,00
depuis £9,00
# 19
MPN: 694645
GOUJON, 3/8 UNC/UNF
CULASSE
depuis £7,41
depuis £7,41
# 20
MPN: 694225
GOUJON, 3/8 UNC/UNF X 2.75
Support de compression
depuis £7,31
depuis £7,31
# 21
MPN: 694224
GOUJON, 5/16 UNC/UNF
Support de compression
depuis £9,00
depuis £9,00
# 22
MPN: 694222
GOUJON, 5/16 UNC/UNF
SUPPORT D'ALTERNATEUR
depuis £9,00
depuis £9,00
# 23
MPN: 690999
GOUJON, 5/16 UNC/UNF X 1.25
Supports moteur
depuis £7,04
depuis £7,04
# 24
MPN: 691413
GOUJON, 7/16 UNC/UNF X 2.125
BOÎTIER DE CLOCHE
depuis £7,42
depuis £7,42
# 25
MPN: 690834
FICHE, PRISE, 5/8 BSP
Dessus de la galerie d'huile
depuis £26,02
depuis £26,02
# 26
MPN: 690835
Rondelle, 29/32 X 1 1/4
Dessus de la galerie d'huile
depuis £2,53
depuis £2,53
# 27
MPN: 123111
CHEVILLE, 5/16 X 5/8 ACIER ARGENT
COUVERTURE
depuis £4,05
depuis £4,05
# 28
MPN: 691596
GOUJON, 3/8 UNC/UNF X 1.75
LA POMPE À HUILE
depuis £4,77
depuis £4,77
# 29
MPN: 691438
GOUJON, 3/8 UNC/UNF X 2.87
LA POMPE À HUILE
depuis £6,69
depuis £6,69
# 30
MPN: 691485
CHEVILLE, 0.490 X1
Boîtier bloc/cloche
depuis £20,24
depuis £20,24
# 31
MPN: 691105
CHEVILLE ANNEAU, ID 0.187
Tendeur de bloc/chaîne
depuis £10,27
depuis £10,27
# 32
MPN: 095-001-0107
FICHE, 3/4 BSP
Fin de la galerie d’huile
depuis £24,79
depuis £24,79
# 33
MPN: 691564
Rondelle, 3/4 CUIVRE
Bouchon, galerie d'huile
depuis £4,38
depuis £4,38
# -
-
SCELLANT LOCTITE 542
Bouchons de galerie
# 34
MPN: 01-26777
CHEMISE DE CYLINDRE, GRADE A
depuis £345,74
depuis £345,74
# 34
MPN: 01-26834
CHEMISE DE CYLINDRE, GRADE B
Alternative
depuis £367,06
depuis £367,06
# 35
MPN: 080-001-0107
Joint torique, chemise de cylindre
# 36
MPN: 696055
FICHE, 1/4 BSP
Vidange du bloc-cylindres
depuis £7,92
depuis £7,92
# 37
MPN: 01-72930
SOUPAPE DE DÉCHARGE DE PRESSION D'HUILE
depuis £430,82
depuis £430,82
# 38
MPN: 023-001-0133
RESSORT DE SOUPAPE DE DÉCHARGE
depuis £25,41
depuis £25,41
# 39
MPN: 01-72929
DOUILLE DE SOUPAPE DE DECHARGE DE PRESSION D'HUILE
Voir l'article 67
depuis £75,86
depuis £75,86
# 40
MPN: 020-001-0147
JOINT DE SOUPAPE DE SÉCURITÉ D'HUILE
depuis £3,54
depuis £3,54
# 41
MPN: 023-001-0170
CALE DE SOUPAPE DE DÉCHARGE
depuis £16,17
depuis £16,17
# 42
MPN: 080-001-0148
CALE DE SOUPAPE DE DÉCHARGE
depuis £2,59
depuis £2,59
# 43
MPN: 698543
Rondelle, ANTI-SÉCURITÉ, M5
depuis £0,47
depuis £0,47
# 44
MPN: 123122
VIS À CAPUCHON, 2BA X 5/8
depuis £0,82
depuis £0,82
# 45
MPN: 01-71648
PLAQUE DE VALLEE
# 46
MPN: 01-71649
DÉFLECTEUR
depuis £11,07
depuis £11,07
# 47
MPN: 696295
VIS DURLOCK M6X12
depuis £2,87
depuis £2,87
# -
-
LOCTITE 509
Plaque de vallée à bloquer
# -
-
ACTIVATEUR DE LOCTITE 7471
Plaque de vallée à bloquer
# 48
MPN: 123128
VIS, 1/4 UNC X 7/8
Plaque de vallée à bloquer
depuis £1,24
depuis £1,24
# 49
MPN: 695813
VIS À TÊTE DE BOUTON SKT 1/4 UNC X 1
Plaque de vallée à bloquer
depuis £0,47
depuis £0,47
# 50
MPN: 119480
Rondelle, RESSORT 1/4
Plaque de vallée à bloquer
# 51
MPN: 119470
Rondelle ORDINAIRE 1/4
Plaque de vallée à bloquer
# 52
MPN: 01-26422
ASSEMBLAGE DE RENIFLARD
depuis £128,42
depuis £128,42
# 53
MPN: 695291
JOINT TORIQUE DE RENIFLARD
depuis £0,88
depuis £0,88
# 54
MPN: 01-20468
PLAQUE DE SERRAGE, RENIFLARD
depuis £40,93
depuis £40,93
# 55
MPN: 510405
VIS, 1/4 UNC X 5/8
# 56
MPN: 119480
Rondelle, RESSORT 1/4
# 57
MPN: 119470
Rondelle ORDINAIRE 1/4
# 58
MPN: 38-56091
ÉMETTEUR DE TEMPÉRATURE
depuis £48,50
depuis £48,50
# 59
MPN: 022-033-0202
Rondelle, cuivre
depuis £1,90
depuis £1,90
# 60
MPN: 01-18494
COQUE DE ROULEMENT, AVANT/CENTRE/ARRIÈRE, STANDARD, NOIR
depuis £49,43
depuis £49,43
# 60
MPN: 01-18495
COQUE DE ROULEMENT, AVANT/CENTRE/ARRIÈRE, STANDARD, ROUGE
depuis £65,36
depuis £65,36
# 60
MPN: 01-18496
COQUE DE ROULEMENT, AVANT/CENTRE/ARRIÈRE, STANDARD, VERT
depuis £65,36
depuis £65,36
# 60
MPN: 01-18497
COQUE DE ROULEMENT, AVANT/CENTRE/ARRIÈRE, 0.010 U/TAILLE, NOIR
depuis £51,72
depuis £51,72
# 60
MPN: 01-18498
COQUE DE ROULEMENT, AVANT/CENTRE/ARRIÈRE, 0.010 U/TAILLE, ROUGE
depuis £48,07
depuis £48,07
# 60
MPN: 01-18499
COQUE DE ROULEMENT, AVANT/CENTRE/ARRIÈRE, 0.010 U/TAILLE, VERT
depuis £53,40
depuis £53,40
# 60
MPN: 01-18500
COQUE DE ROULEMENT, AVANT/CENTRE/ARRIÈRE, 0.020 U/TAILLE, NOIR
depuis £45,15
depuis £45,15
# 60
MPN: 01-18501
COQUE DE ROULEMENT, AVANT/CENTRE/ARRIÈRE, 0.020 U/TAILLE, ROUGE
depuis £32,16
depuis £32,16
# 60
MPN: 01-18502
COQUE DE ROULEMENT, AVANT/CENTRE/ARRIÈRE, 0.020 U/TAILLE, VERT
depuis £47,32
depuis £47,32
# 61
MPN: 01-18503
COQUE DE ROULEMENT, INTERMÉDIAIRE, STANDARD, NOIRE
depuis £41,04
depuis £41,04
# 61
MPN: 01-18504
COQUE DE ROULEMENT, INTERMÉDIAIRE, STANDARD, ROUGE
depuis £41,04
depuis £41,04
# 61
MPN: 01-18505
COQUE DE ROULEMENT, INTERMÉDIAIRE, STANDARD, VERT
depuis £61,04
depuis £61,04
# 61
MPN: 01-18506
COQUILLE DE ROULEMENT, INTERMÉDIAIRE, 0.010 SOUS-DIMENSIONNÉE, NOIRE
depuis £43,10
depuis £43,10
# 61
MPN: 01-18507
COQUILLE DE ROULEMENT, INTERMÉDIAIRE, 0.010 SOUS-DIMENSIONNÉE, ROUGE
depuis £41,04
depuis £41,04
# 61
MPN: 01-18508
Coquille de roulement, intermédiaire, 0.010 sous-dimensionnée, verte
depuis £69,24
depuis £69,24
# 61
MPN: 01-18509
COQUILLE DE ROULEMENT, INTERMÉDIAIRE, 0.020 SOUS-DIMENSIONNÉE, NOIRE
depuis £41,04
depuis £41,04
# 61
MPN: 01-18510
COQUILLE DE ROULEMENT, INTERMÉDIAIRE, 0.020 SOUS-DIMENSIONNÉE, ROUGE
# 61
MPN: 01-18511
Coquille de roulement, intermédiaire, 0.020 sous-dimensionnée, verte
# 62
MPN: 01-15883
Rondelle DE BUTÉE, NON CODÉE
# 63
MPN: 691597
GOUJON, 5/16 UNC/UNF X 3.12
Couvercle de distribution au bloc-cylindres
depuis £8,42
depuis £8,42
# 64
MPN: 691113
GOUJON, 5/16 UNC/UNF X 2.75
Couvercle de distribution au bloc-cylindres
depuis £7,42
depuis £7,42
# 65
MPN: 691438
GOUJON, 5/16 UNC/UNF X 2.87
Couvercle de distribution au bloc-cylindres
depuis £6,69
depuis £6,69
# 66
MPN: 691048
GOUJON, 5/16 UNC/UNF X 2.1
Couvercle de distribution au bloc-cylindres
depuis £6,84
depuis £6,84
# 67
MPN: 01-74580
DOUILLE DE SOUPAPE DE DECHARGE DE PRESSION D'HUILE
Remplace l'élément 39
depuis £86,21
depuis £86,21
# 68
MPN: 01-74581
BRIDE, SOUPAPE DE DECHARGE DE PRESSION D'HUILE
Remplace l'élément 39
depuis £31,60
depuis £31,60
# 69
MPN: 698774
JOINT TORIQUE, DECHARGE DE PRESSION D'HUILE
Remplace l'élément 39
depuis £1,27
depuis £1,27
-part-diagram-1.2.webp "ASTON MARTIN V8 VOLANTE (1998) VILEBREQUIN, PISTONS ET BIELLES SCHÉMA DES PIÈCES")
-part-diagram-1.3.webp "ASTON MARTIN V8 VOLANTE (1998) TÊTES DE CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VOLANTE (1998) BOÎTIER DE DISTRIBUTION, POMPE À EAU ET PIGNONS SCHÉMA DES PIÈCES")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VOLANTE (1998) CEINTURES ET CHAÎNES SCHÉMA DES PIÈCES")
-part-diagram-1.5.webp "ASTON MARTIN V8 VOLANTE (1998) POMPE À HUILE ET CARTER SCHÉMA DES PIÈCES")
-part-diagram-1.6.webp "ASTON MARTIN V8 VOLANTE (1998) SYSTÈME DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-1.7a.webp "ASTON MARTIN V8 VOLANTE (1998) SYSTÈME DE REFROIDISSEMENT PAR EAU SCHÉMA DES PIÈCES")
-part-diagram-1.7b.webp "ASTON MARTIN V8 VOLANTE (1998) CAPOT DE VENTILATEUR DE RADIATEUR SCHÉMA DES PIÈCES")
-part-diagram-1.8.webp "ASTON MARTIN V8 VOLANTE (1998) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-1.9.webp "ASTON MARTIN V8 VOLANTE (1998) GÉNÉRATEUR, DÉMARREUR ET POMPE À AIR SCHÉMA DES PIÈCES")
-part-diagram-2.1.webp "ASTON MARTIN V8 VOLANTE (1998) LIAISON ET COMMANDES D'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VOLANTE (1998) COLLECTEURS D'ADMISSION ET PLÉNUM SCHÉMA DES PIÈCES")
-part-diagram-2.2b.webp "ASTON MARTIN V8 VOLANTE (1998) FILTRES À AIR SCHÉMA DES PIÈCES")
-part-diagram-2.3.webp "ASTON MARTIN V8 VOLANTE (1998) SYSTÈME D'INJECTION D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-2.4.webp "ASTON MARTIN V8 VOLANTE (1998) SYSTÈME DE VIDE SCHÉMA DES PIÈCES")
-part-diagram-2.5.webp "ASTON MARTIN V8 VOLANTE (1998) INJECTION ÉLECTRONIQUE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.6.webp "ASTON MARTIN V8 VOLANTE (1998) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.7.webp "ASTON MARTIN V8 VOLANTE (1998) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-3.1.webp "ASTON MARTIN V8 VOLANTE (1998) CONVERTISSEUR DE COUPLE SCHÉMA DES PIÈCES")
-part-diagram-3.2.webp "ASTON MARTIN V8 VOLANTE (1998) REFROIDISSEMENT DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VOLANTE (1998) SÉLECTEUR DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-3.3b.webp "ASTON MARTIN V8 VOLANTE (1998) LIAISON DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-3.3c.webp "ASTON MARTIN V8 VOLANTE (1998) BOÎTE DE VITESSES À QUATRE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-3.4.webp "ASTON MARTIN V8 VOLANTE (1998) TUBE DE COUPLE ET ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-3.5.webp "ASTON MARTIN V8 VOLANTE (1998) UNITÉ HYPOÏDE SCHÉMA DES PIÈCES")
-part-diagram-3.6.webp "ASTON MARTIN V8 VOLANTE (1998) ENSEMBLE ARBRE DE TRANSMISSION ET MOYEU SCHÉMA DES PIÈCES")
-part-diagram-4.1.webp "ASTON MARTIN V8 VOLANTE (1998) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-4.2.webp "ASTON MARTIN V8 VOLANTE (1998) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-4.3.webp "ASTON MARTIN V8 VOLANTE (1998) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-4.4.webp "ASTON MARTIN V8 VOLANTE (1998) DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-5.1.webp "ASTON MARTIN V8 VOLANTE (1998) SERVO ET MODULATEUR SCHÉMA DES PIÈCES")
-part-diagram-5.2.webp "ASTON MARTIN V8 VOLANTE (1998) FREINS AVANT SCHÉMA DES PIÈCES")
-part-diagram-5.3.webp "ASTON MARTIN V8 VOLANTE (1998) FREINS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-5.4.webp "ASTON MARTIN V8 VOLANTE (1998) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-5.5.webp "ASTON MARTIN V8 VOLANTE (1998) ÉQUIPEMENT DE PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-5.6.webp "ASTON MARTIN V8 VOLANTE (1998) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-6.1.webp "ASTON MARTIN V8 VOLANTE (1998) COMPOSANTS ÉLECTRIQUES DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-6.2a.webp "ASTON MARTIN V8 VOLANTE (1998) PHARES SCHÉMA DES PIÈCES")
-part-diagram-6.2b.webp "ASTON MARTIN V8 VOLANTE (1998) LAMPES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-6.2c.webp "ASTON MARTIN V8 VOLANTE (1998) LAMPES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-6.2d.webp "ASTON MARTIN V8 VOLANTE (1998) AMPOULES SCHÉMA DES PIÈCES")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VOLANTE (1998) ESSUIE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VOLANTE (1998) LAVE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VOLANTE (1998) COMPOSANTS DU SOUS-CAPOT, JUSQU'AU VIN 89026 SCHÉMA DES PIÈCES")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VOLANTE (1998) COMPOSANTS DU SOUS-CAPOT, VIN 89027 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-6.5.webp "ASTON MARTIN V8 VOLANTE (1998) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.6a.1.webp "ASTON MARTIN V8 VOLANTE (1998) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6a.2.webp "ASTON MARTIN V8 VOLANTE (1998) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6b.webp "ASTON MARTIN V8 VOLANTE (1998) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6c.webp "ASTON MARTIN V8 VOLANTE (1998) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.7.webp "ASTON MARTIN V8 VOLANTE (1998) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-6.8a.1.webp "ASTON MARTIN V8 VOLANTE (1998) RELAIS, VERS VIN 89026 SCHÉMA DES PIÈCES")
-part-diagram-6.8a.2.webp "ASTON MARTIN V8 VOLANTE (1998) RELAIS, VIN 89027 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-6.8b.1.webp "ASTON MARTIN V8 VOLANTE (1998) RELAIS, VERS VIN 89026 SCHÉMA DES PIÈCES")
-part-diagram-6.8b.2.webp "ASTON MARTIN V8 VOLANTE (1998) RELAIS, VIN 89027 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-6.9.webp "ASTON MARTIN V8 VOLANTE (1998) HARNAIS SCHÉMA DES PIÈCES")
-part-diagram-7.1.webp "ASTON MARTIN V8 VOLANTE (1998) CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VOLANTE (1998) STRUCTURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VOLANTE (1998) STRUCTURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.2c.webp "ASTON MARTIN V8 VOLANTE (1998) STRUCTURE ARRIÈRE, PARE-CHOCS ET COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.2d.webp "ASTON MARTIN V8 VOLANTE (1998) PANNEAUX DE PLANCHER SCHÉMA DES PIÈCES")
-part-diagram-7.2e.webp "ASTON MARTIN V8 VOLANTE (1998) SUPERSTRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VOLANTE (1998) PANNEAUX DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VOLANTE (1998) VOLETS DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VOLANTE (1998) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VOLANTE (1998) MÉCANISME DE VERROUILLAGE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.4c.1.webp "ASTON MARTIN V8 VOLANTE (1998) SCEAUX MÉTÉOROLOGIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.4c.2.webp "ASTON MARTIN V8 VOLANTE (1998) SCEAUX MÉTÉOROLOGIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.5a.1.webp "ASTON MARTIN V8 VOLANTE (1998) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.5a.2.webp "ASTON MARTIN V8 VOLANTE (1998) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.5b.webp "ASTON MARTIN V8 VOLANTE (1998) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.6a.webp "ASTON MARTIN V8 VOLANTE (1998) BONNET SCHÉMA DES PIÈCES")
-part-diagram-7.6b.webp "ASTON MARTIN V8 VOLANTE (1998) COUVERCLE DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.7.webp "ASTON MARTIN V8 VOLANTE (1998) PARE-CHOCS SCHÉMA DES PIÈCES")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VOLANTE (1998) VERRE SCHÉMA DES PIÈCES")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VOLANTE (1998) SIÈGES ET CEINTURES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VOLANTE (1998) SIÈGES ARRIÈRE ET CEINTURES SCHÉMA DES PIÈCES")
-part-diagram-7.8c.1a.webp "ASTON MARTIN V8 VOLANTE (1998) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.1b.webp "ASTON MARTIN V8 VOLANTE (1998) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.1c.webp "ASTON MARTIN V8 VOLANTE (1998) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.2.webp "ASTON MARTIN V8 VOLANTE (1998) ENCADREMENT DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.3a.webp "ASTON MARTIN V8 VOLANTE (1998) CONSOLE CENTRALE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.3b.webp "ASTON MARTIN V8 VOLANTE (1998) GARNITURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.4.webp "ASTON MARTIN V8 VOLANTE (1998) GARNITURE DE DÉMARRAGE SCHÉMA DES PIÈCES")
-part-diagram-7.8d.1.webp "ASTON MARTIN V8 VOLANTE (1998) INSONORISATION SCHÉMA DES PIÈCES")
-part-diagram-7.8d.2.webp "ASTON MARTIN V8 VOLANTE (1998) LES TAPIS SCHÉMA DES PIÈCES")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VOLANTE (1998) ASSEMBLAGE DU CADRE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VOLANTE (1998) SYSTÈME HYDRAULIQUE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9c.1.webp "ASTON MARTIN V8 VOLANTE (1998) BOIS DE CADRE DE CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9c.2.webp "ASTON MARTIN V8 VOLANTE (1998) BOIS DE CADRE DE CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VOLANTE (1998) ASSEMBLAGE DE LA HOTTE SCHÉMA DES PIÈCES")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VOLANTE (1998) ABAISSEMENT DU CUSTODE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-8.1a.webp "ASTON MARTIN V8 VOLANTE (1998) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.1b.webp "ASTON MARTIN V8 VOLANTE (1998) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.2.webp "ASTON MARTIN V8 VOLANTE (1998) AMÉNAGEMENT INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-8.3.webp "ASTON MARTIN V8 VOLANTE (1998) CAPTEURS, COMMUTATEURS, SOLÉNOÏDES, MOTEURS, ETC. SCHÉMA DES PIÈCES")
-part-diagram-9.1.webp "ASTON MARTIN V8 VOLANTE (1998) ÉQUIPEMENT OPTIONEL SCHÉMA DES PIÈCES")
-part-diagram-9.2.webp "ASTON MARTIN V8 VOLANTE (1998) OUTILS ET ARTICLES DIVERS SCHÉMA DES PIÈCES")
