3.3B - Liaison de boîte de vitesses

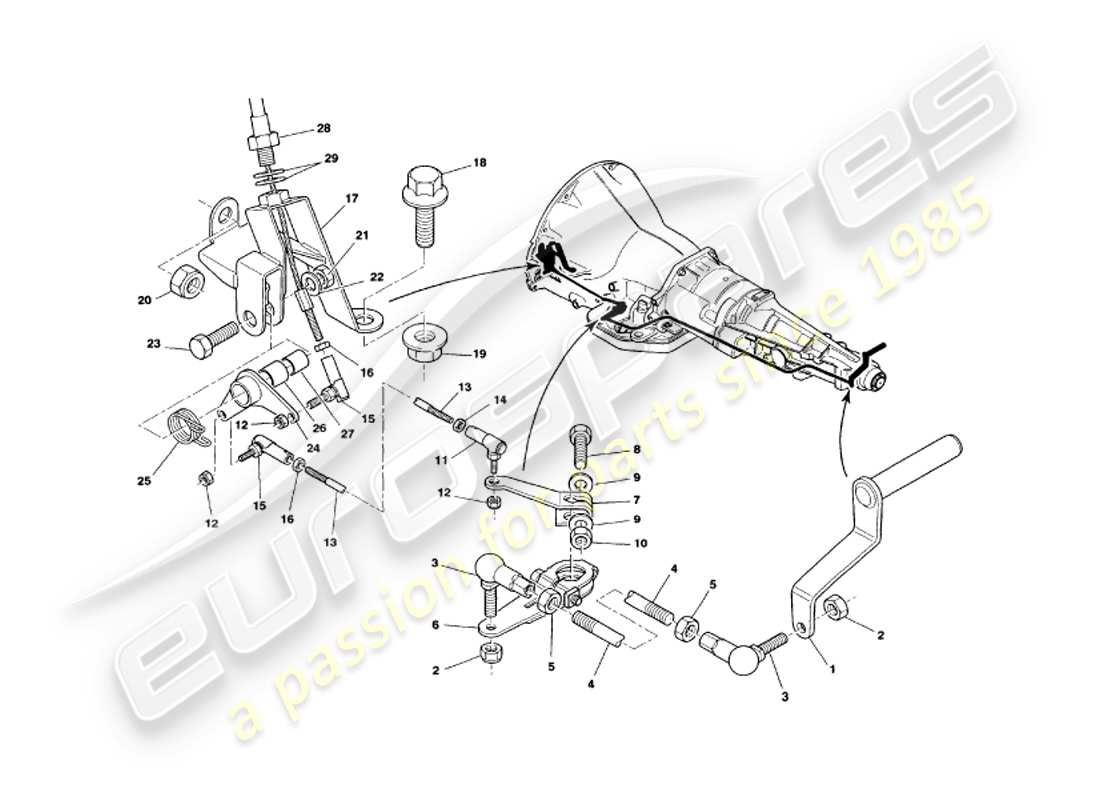

Aston Martin V8 Volante (1998) Gearbox Linkage Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
42-56123
ENSEMBLE BROCHE ET LEVIER
depuis
£5,62
depuis
£5,62
#
2
MPN:
692135
ÉCROU, NYLOC, M8
depuis
£0,94
depuis
£0,94
#
3
MPN:
695955
ROTULE, M8
depuis
£70,74
depuis
£70,74
#
4
MPN:
42-56330
ENSEMBLE DE TIGE DE COMMANDE, SÉLECTEUR DE VITESSE
depuis
£97,12
depuis
£97,12
#
5
MPN:
692482
Noix, M8
depuis
£0,81
depuis
£0,81
#
6
MPN:
42-62367
ENSEMBLE DE LEVIER DE COMMANDE MANUEL
depuis
£33,79
depuis
£33,79
#
7
MPN:
42-14533
LEVIER DE REDUCTION
depuis
£10,31
depuis
£10,31
#
8
MPN:
692267
BOULON, M6X30
depuis
£0,66
depuis
£0,66
#
9
MPN:
692056
Rondelle, ORDINAIRE, M6
depuis
£0,47
depuis
£0,47
#
10
MPN:
697122
ÉCROU, NYLOC, M6
depuis
£0,47
depuis
£0,47
#
11
MPN:
694291
JOINT À ROTULE, 10-32 UNF, GAUCHE
depuis
£7,48
depuis
£7,48
#
12
MPN:
589-000-0203
ÉCROU, NYLOC, 10-32 UNF
depuis
£1,28
depuis
£1,28
#
13
MPN:
42-26192
TIGE DE COMMANDE, REBOND
depuis
£147,36
depuis
£147,36
#
14
MPN:
694293
CONTRE-ÉCROU, 10-32 UNF, LH
depuis
£2,11
depuis
£2,11
#
15
MPN:
694290
JOINT À ROTULE, 10-32 UNF, DROIT
depuis
£8,59
depuis
£8,59
#
16
MPN:
694292
CONTRE-ÉCROU, 10-32 UNF, DROIT
depuis
£0,50
depuis
£0,50
#
17
MPN:
42-62316
ENSEMBLE DE SUPPORT DE REDUCTION
depuis
£172,69
depuis
£172,69
#
18
MPN:
695575
VIS, M12X30
Support de kickdown sur boîte de vitesses
depuis
£2,01
depuis
£2,01
#
19
MPN:
695517
Noix, M12
depuis
£1,07
depuis
£1,07
#
20
MPN:
696078
ÉCROU, NYLOC, 7/16 UNC
Support de kickdown vers bague d'adaptation
depuis
£0,47
depuis
£0,47
#
21
MPN:
541006
ÉCROU, 3/8 UNC
Levier de manivelle au support de kickdown
depuis
£0,47
depuis
£0,47
#
22
MPN:
119482
Rondelle, RESSORT, 3/8
Levier de manivelle au support de kickdown
depuis
£0,47
depuis
£0,47
#
23
MPN:
690163
VIS, 3/8 UNC X 1 1/4
Levier de manivelle au support de kickdown
depuis
£2,92
depuis
£2,92
#
24
MPN:
096-031-0001
LEVIER DE MANIVELLE, KICKDOWN
depuis
£170,45
depuis
£170,45
#
25
MPN:
42-54108
RESSORT DE CIVILE
depuis
£14,48
depuis
£14,48
#
26
MPN:
690672
BUSH, EXTÉRIEUR, 1/2 X 5/8
depuis
£4,88
depuis
£4,88
#
27
MPN:
081-031-0146
BOUSSIN, INTÉRIEUR, 1/2 X 3/8
depuis
£11,83
depuis
£11,83
#
-
-
COMPOSÉ ANTIGRIPPANT
Appliquer entre les buissons
#
28
MPN:
08-26191
CABLE DE REBOND
depuis
£56,91
depuis
£56,91
#
29
MPN:
692058
Rondelle, ORDINAIRE, M10
Utiliser de manière sélective
depuis
£0,47
depuis
£0,47
