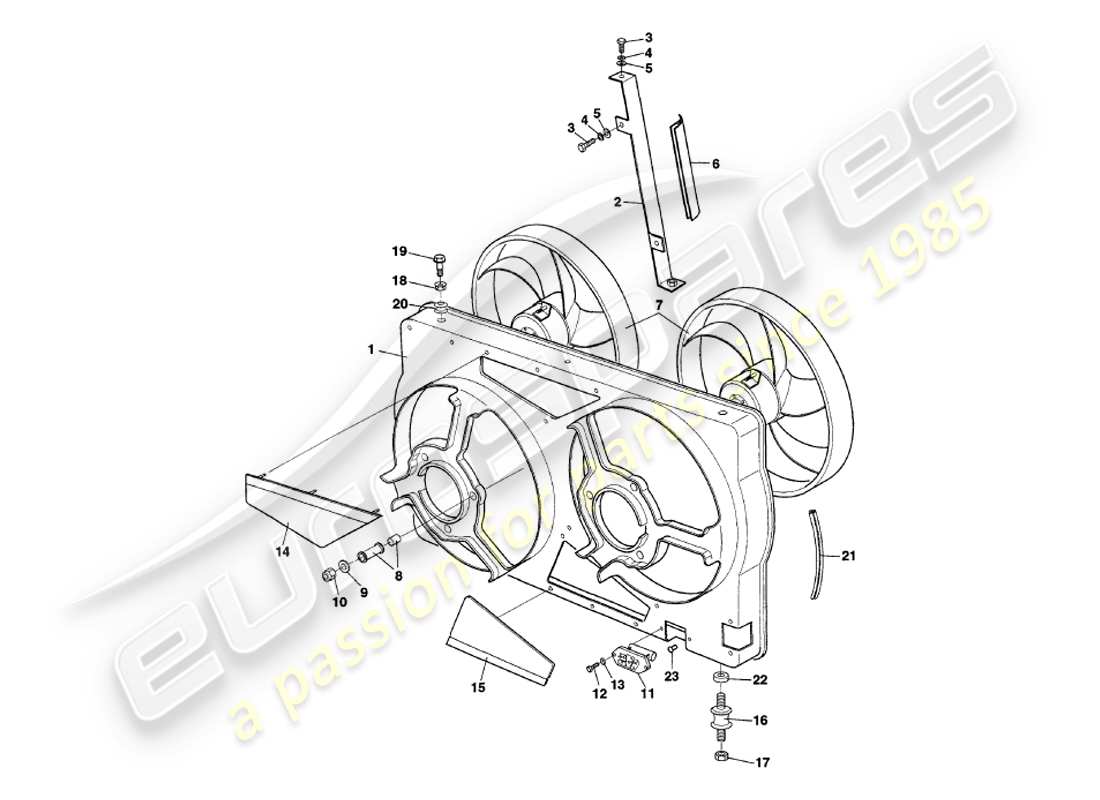

1.7B - Capot de ventilateur de radiateur
Aston Martin V8 Volante (1999) Radiator Fan Cowling Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# -
MPN: 32-70532
VENTILATEUR DE REFROIDISSEMENT ET ENSEMBLE DE CAPOT
depuis £919,31
depuis £919,31
# 1
MPN: 32-73832
capot de ventilateur
depuis £266,34
depuis £266,34
# 2
MPN: 32-73821
ENSEMBLE DE RÉPARTITEUR DE CAPOT DE VENTILATEUR
depuis £51,90
depuis £51,90
# 3
MPN: 695613
VIS, M4X16
Répartiteur sur capot de ventilateur
depuis £0,67
depuis £0,67
# 4
MPN: 692064
Rondelle, SPRF, M4
Répartiteur sur capot de ventilateur
depuis £0,47
depuis £0,47
# 5
MPN: 692054
Rondelle, ORDINAIRE, M4
Répartiteur sur capot de ventilateur
depuis £0,47
depuis £0,47
# 6
MPN: 692369
JOINT EN CAOUTCHOUC
Répartiteur vers radiateur
depuis £22,67
depuis £22,67
# 7
MPN: 32-72136
VENTILATEUR ET MOTEUR DE REFROIDISSEMENT
depuis £256,72
depuis £256,72
# 8
MPN: 32-72138
MANCHON DE VENTILATEUR DE REFROIDISSEMENT
Éventail pour couvrir
# 9
MPN: 32-72823
Rondelle, M6
Éventail pour couvrir
# 10
MPN: 693983
ÉCROU, NYLOC, M6
Éventail pour couvrir
depuis £0,47
depuis £0,47
# 11
MPN: 37-52615
RÉSISTANCE
depuis £39,44
depuis £39,44
# 12
MPN: 692785
VIS, M4X16
Résistance au capot
depuis £1,20
depuis £1,20
# 13
MPN: 692054
Rondelle, ORDINAIRE, M4
Résistance au capot
depuis £0,47
depuis £0,47
# 14
MPN: 32-72820
VOLET DE CAPOT DE VENTILATEUR, SUPÉRIEUR
Couper de 32-72819
depuis £2,14
depuis £2,14
# 15
MPN: 32-72821
VOLET, CAPOT DE VENTILATEUR, INFÉRIEUR
Couper de 32-72819
depuis £2,14
depuis £2,14
# 16
MPN: 692599
isolateur en caoutchouc
depuis £59,77
depuis £59,77
# 17
MPN: 695515
ÉCROU, NYLOC, FLG M8
depuis £0,48
depuis £0,48
# 18
MPN: 695527
ÉCROU, FLG M8
depuis £0,51
depuis £0,51
# 19
MPN: 695160
VIS, FLG, M8X30
depuis £1,15
depuis £1,15
# 20
MPN: 32-72137
CAOUTCHOUC DE MONTAGE, CAPOT DE VENTILATEUR
depuis £5,26
depuis £5,26
# -
-
ŒILLET
# 21
MPN: 692373
JOINT DE CAPOT DE VENTILATEUR
depuis £128,00
depuis £128,00
# 22
MPN: 069-064-0050
ENTRETOISE, CAPOT DE VENTILATEUR/ISOLATEUR EN CAOUTCHOUC
depuis £9,32
depuis £9,32
# 23
MPN: 694964
ÉCROU RIVET, M4 TÊTE CSK
depuis £0,57
depuis £0,57
# -
-
ATTACHE-CÂBLE, 98MM X 22MM
Harnais au capot du ventilateur
# -
-
VIS, M5 X 16
Masse du ventilateur au châssis
# -
-
Rondelle, SPRF, M5
Masse du ventilateur au châssis
# -
-
Rondelle, ORDINAIRE, M5
Masse du ventilateur au châssis
