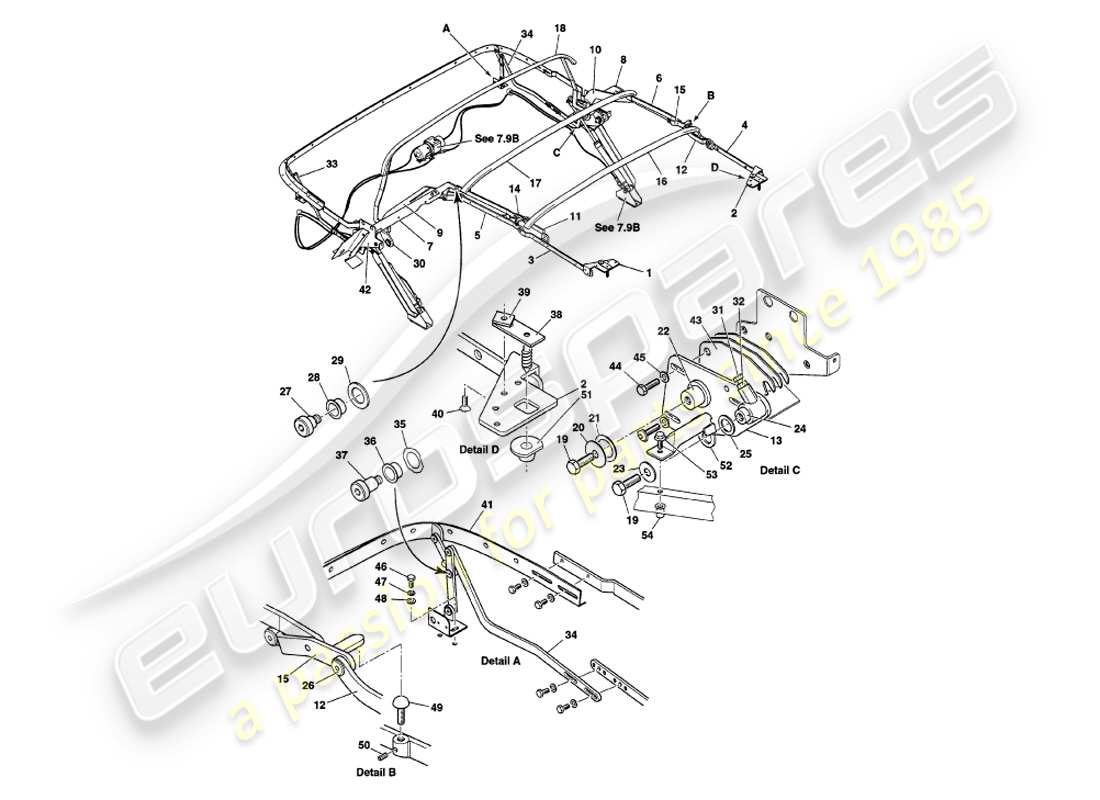

7.9A - Assemblage du cadre du capot
Aston Martin V8 Volante (1999) Hood Frame Assembly Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# -
MPN: 93-65741
Assemblage du cadre du capot
depuis £3 786,07
depuis £3 786,07
# 1
MPN: 93-65746
SUPPORT, FIXATION, COLLECTEUR AVANT, DROIT
depuis £102,42
depuis £102,42
# 2
MPN: 93-65747
SUPPORT, FIXATION, COLLECTEUR AVANT, LH
depuis £102,42
depuis £102,42
# 3
MPN: 93-65062
ENSEMBLE CANTRAIL, AVANT RÉGLABLE, DROIT
# 4
MPN: 93-65063
Ensemble Cantrail, réglable à l'avant, LH
# 5
MPN: 93-65066
CANTRAIL, ARRIÈRE, DROIT
# 6
MPN: 93-65067
CANTRAIL, ARRIÈRE, GA
# 7
MPN: 93-65758
Ensemble de poteau C, RH
# 8
MPN: 93-65759
ENSEMBLE DE POST C, LH
# 9
MPN: 93-60402
ENSEMBLE DE LIAISON DE GUIDAGE, CANTRAIL, DROIT
# 10
MPN: 93-60403
ENSEMBLE DE LIAISON DE GUIDAGE, CANTRAIL, LH
# 11
MPN: 93-65068
LIAISON, PIVOT CANTRAIL, DROIT
depuis £71,68
depuis £71,68
# 12
MPN: 93-65069
Lien, pivot cantrail, gauche
depuis £71,68
depuis £71,68
# 13
MPN: 93-60313
SUPPORT DE MONTAGE, RAM, LH
# 13
MPN: 93-60312
SUPPORT DE MONTAGE, RAM, DROIT
# 14
MPN: 93-65766
ENSEMBLE DE LIAISON, N° 1 HOODSTICK, DROIT
depuis £93,54
depuis £93,54
# 15
MPN: 93-65767
ENSEMBLE DE LIAISON, N° 1 HOODSTICK, LH
depuis £93,54
depuis £93,54
# 16
MPN: 93-65762
N° 1 ENSEMBLE DE HOODSTICK
# 17
MPN: 93-65071
N° 2 ENSEMBLE DE HOODSTICK
# 18
MPN: 93-61348
N° 3 ENSEMBLE DE HOODSTICK
# 19
MPN: 696580
VIS, M10X30
depuis £2,12
depuis £2,12
# 20
MPN: 93-61345
Rondelle DE RETENUE, POTEAU C AU SUPPORT DE MONTAGE DU RAM
# 21
MPN: 93-61342
ENTRETOISE, POTEAU C SUR SUPPORT DE MONTAGE DU RAM
# 22
MPN: 93-61338
ROULEMENT DE PIVOT DE POTEAU PRINCIPAL C
# 23
MPN: 93-61344
Rondelle DE RETENUE, PIVOT DE LIAISON DE GUIDAGE CANTRAIL
# 24
MPN: 93-61826
PIVOT, LONG, POINTE DE CAPOT
# 25
MPN: 93-61341
ENTRETOISE, PIVOT DE LIAISON DE GUIDE CANTRAIL
# 26
MPN: 93-61339
ROULEMENT DE PIVOT DE LIAISON DE GUIDAGE CANTRAIL
# 27
MPN: 93-61334
PIVOT, JOINT DE CAPOT STANDARD
depuis £41,00
depuis £41,00
# 28
MPN: 93-61337
ROULEMENT, JOINT DE CAPOT STANDARD
depuis £11,53
depuis £11,53
# 29
MPN: 93-61340
ESPACEUR, JOINT DE CAPOT STANDARD
depuis £8,17
depuis £8,17
# 30
MPN: 695858
ROULEMENT DE GLACIER
depuis £1,21
depuis £1,21
# 31
MPN: 696579
VIS, M8X30
depuis £0,51
depuis £0,51
# 32
MPN: 696583
Noix, M8
depuis £0,51
depuis £0,51
# 33
MPN: 93-61566
ENSEMBLE MÉCANISME DE LEVAGE DE RAIL DE PONT, DROIT
# 34
MPN: 93-61567
ENSEMBLE MÉCANISME DE LEVAGE DE RAIL DE PONT, LH
# 35
MPN: 695859
Rondelle, CRINKLE, M8
depuis £0,47
depuis £0,47
# 36
MPN: 695858
ROULEMENT DE GLACIER
depuis £1,21
depuis £1,21
# 37
MPN: 93-61556
VIS DE PIVOT
depuis £9,36
depuis £9,36
# 38
MPN: 93-60076
ENSEMBLE SPIGOT, COLLECTEUR AVANT
# 39
MPN: 93-61901
PLAQUE TARAUDÉE
depuis £4,75
depuis £4,75
# 40
MPN: 696577
VIS, M6X20
depuis £0,47
depuis £0,47
# 41
MPN: 93-60099
ENSEMBLE DE PONT
# 42
MPN: 93-61334
PIVOT, JOINT DE CAPOT
depuis £41,00
depuis £41,00
# 43
MPN: 93-61351
CALE DE MONTAGE DE CADRE DE CAPOT
depuis £18,30
depuis £18,30
# 44
MPN: 696581
VIS, M8X20
depuis £0,47
depuis £0,47
# -
-
VIS, M8X20, SKT BTN HD
# 45
MPN: 696582
Rondelle, ORDINAIRE, M8
depuis £0,47
depuis £0,47
# 46
MPN: 695860
VIS, M6X12
depuis £0,47
depuis £0,47
# 47
MPN: 695856
Rondelle, RESSORT, M6
depuis £0,47
depuis £0,47
# 48
MPN: 695855
Rondelle, ORDINAIRE, M6
depuis £0,47
depuis £0,47
# 49
MPN: 695966
TAMPON, CAOUTCHOUC
depuis £14,21
depuis £14,21
# 50
MPN: 693750
VIS sans tête, M4X6
depuis £0,47
depuis £0,47
# 51
MPN: 93-62320
CÔNE DE LOCALISATION SPRIGOT
depuis £8,63
depuis £8,63
# 52
MPN: 93-66663
ENSEMBLE DE TUBES, STABILISATEUR DE RAIL DE CAPOT
depuis £16,80
depuis £16,80
# 53
MPN: 695563
VIS, FLG, M6X16
# 54
MPN: 693734
RIVNUT, M6X16 CSK
depuis £1,18
depuis £1,18
