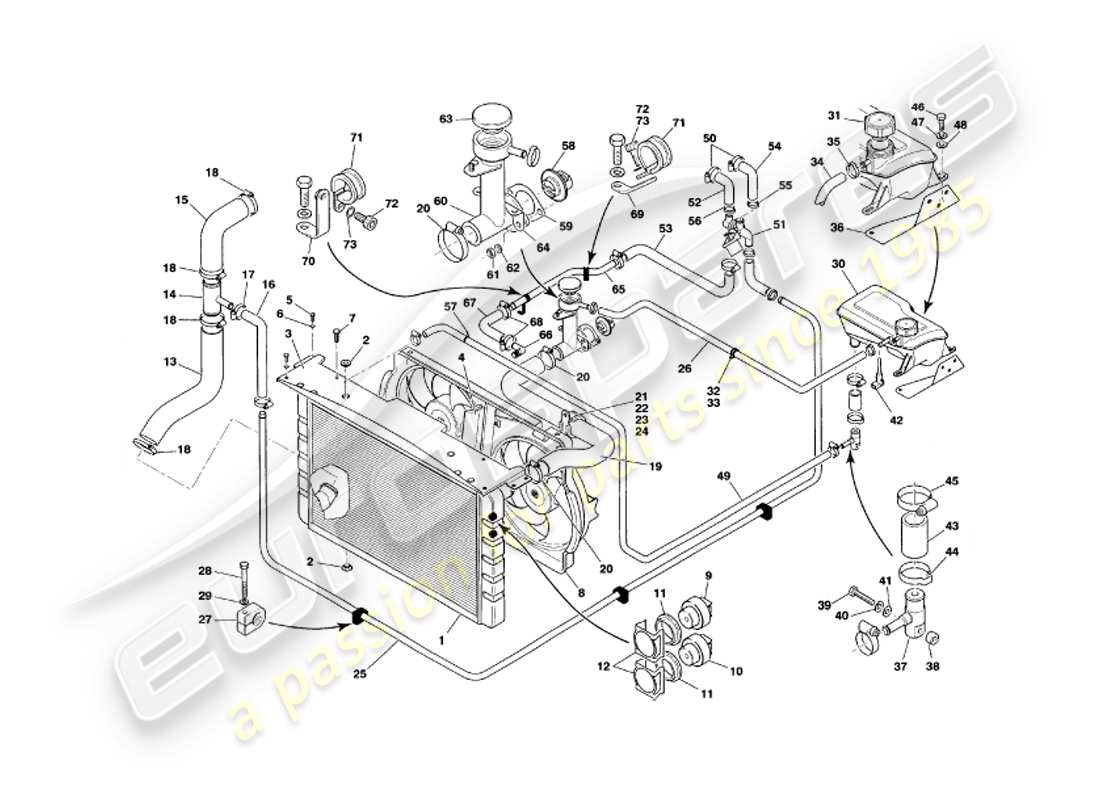

1.7A - Système de refroidissement par eau
Aston Martin V8 Volante (2000) Water Cooling System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
32-72518
ASSEMBLAGE DE RADIATEUR
#
1
MPN:
32-75409
ASSEMBLAGE DE RADIATEUR, (BOSSAGES FILETÉS)
Dernières voitures
depuis
£1 258,54
depuis
£1 258,54
#
-
-
Bossage, laiton, fileté, interrupteurs de ventilateur de refroidissement
Dernières voitures
#
2
MPN:
692266
ŒILLET DE MONTAGE DE RADIATEUR
depuis
£9,71
depuis
£9,71
#
3
MPN:
32-73110
ENSEMBLE DE PLAQUE SUPÉRIEURE DE RADIATEUR
depuis
£298,12
depuis
£298,12
#
4
MPN:
692369
JOINT EN CAOUTCHOUC
depuis
£22,12
depuis
£22,12
#
5
MPN:
695563
VIS, FLG, M6X16
#
6
MPN:
692066
Rondelle, SPRF, M6
depuis
£0,47
depuis
£0,47
#
7
MPN:
695160
VIS, FLG, M8X30
depuis
£1,12
depuis
£1,12
#
8
MPN:
32-70532
VENTILATEUR DE REFROIDISSEMENT ET ENSEMBLE DE CAPOT
depuis
£896,90
depuis
£896,90
#
9
MPN:
32-52534
COMMUTATEUR DE VENTILATEUR DE REFROIDISSEMENT 95C
depuis
£135,26
depuis
£135,26
#
10
MPN:
32-52535
COMMUTATEUR DE VENTILATEUR DE REFROIDISSEMENT 103C
depuis
£135,26
depuis
£135,26
#
11
MPN:
32-15804
BUSH, LOUTRE, Y11
depuis
£2,09
depuis
£2,09
#
12
MPN:
32-15805
CLIP, LOUTRE, Y11
depuis
£2,48
depuis
£2,48
#
13
MPN:
32-64772
Tuyau, radiateur à pièce en T
#
14
MPN:
32-64121
PIÈCE EN T
depuis
£205,98
depuis
£205,98
#
15
MPN:
32-64773
TUYAU, TÉ À POMPE À EAU
#
16
MPN:
32-64128
COUDE, TUYAU
#
17
MPN:
690358
CLIP DE TUYAU, 25MM - 40MM
depuis
£6,93
depuis
£6,93
#
18
MPN:
692000
CLIP, 1 3/4 - 2 1/4
depuis
£3,01
depuis
£3,01
#
19
MPN:
32-64748
TUYAU, BOUT DE SORTIE AU RADIATEUR
depuis
£177,21
depuis
£177,21
#
-
-
LOCTITE
#
20
MPN:
691408
CLIP DE TUYAU, 35MM - 50MM
depuis
£3,11
depuis
£3,11
#
21
MPN:
694876
CLIP P
depuis
£3,40
depuis
£3,40
#
22
MPN:
693236
BOULON, M6X25
depuis
£0,50
depuis
£0,50
#
23
MPN:
692056
Rondelle, ORDINAIRE, M6
depuis
£0,47
depuis
£0,47
#
24
MPN:
692046
Rondelle, RESSORT, M6
depuis
£0,47
depuis
£0,47
#
25
MPN:
89-66599
TUYAU DE RETOUR DE CHAUFFAGE
depuis
£119,84
depuis
£119,84
#
26
MPN:
32-66606
TUYAU DE RENIFLARD
RHD Fabriqué à partir de 692643
#
26
MPN:
32-66607
TUYAU DE RENIFLARD
Conduite à gauche Fabriqué à partir de 692643
#
-
-
SANGLE DE CÂBLE
#
27
MPN:
694672
COLLIER DE MONTAGE DE TUYAU, 15MM DIA
depuis
£5,15
depuis
£5,15
#
28
MPN:
694191
VIS, M6X50
depuis
£0,68
depuis
£0,68
#
29
MPN:
692056
Rondelle, ORDINAIRE, M6
depuis
£0,47
depuis
£0,47
#
30
MPN:
32-66595
VASE D'EXPANSION
depuis
£166,87
depuis
£166,87
#
-
-
ÉTIQUETTE DE NIVEAU DE LIQUIDE DE REFROIDISSEMENT, VASE D'EXPANSION
#
31
MPN:
32-66596
BOUCHON, VASE D'EXPANSION
depuis
£33,56
depuis
£33,56
#
32
MPN:
694671
CLIP P, 17MM
depuis
£2,83
depuis
£2,83
#
33
MPN:
692243
VIS, M5X16
depuis
£0,47
depuis
£0,47
#
34
MPN:
692644
TUYAU DE TROP-PLEIN DU VASE D'EXPANSION
depuis
£27,80
depuis
£27,80
#
35
MPN:
692613
CLIP DE TUYAU 8-16MM
depuis
£1,50
depuis
£1,50
#
36
MPN:
32-66514
ENSEMBLE DE SUPPORT DE MONTAGE, VASE D'EXPANSION
depuis
£6,03
depuis
£6,03
#
37
MPN:
32-66499
COUDE DE SUPPORT DE VASE D'EXPANSION
depuis
£131,56
depuis
£131,56
#
38
MPN:
83-65022
ESPACEUR
Attache au coude
depuis
£0,47
depuis
£0,47
#
39
MPN:
692241
VIS, M6X35
Attache au coude
depuis
£0,47
depuis
£0,47
#
40
MPN:
692046
Rondelle, RESSORT, M6
Attache au coude
depuis
£0,47
depuis
£0,47
#
41
MPN:
692056
Rondelle, ORDINAIRE, M6
Attache au coude
depuis
£0,47
depuis
£0,47
#
42
MPN:
32-66597
Capteur, avertissement de niveau bas de liquide de refroidissement
depuis
£178,10
depuis
£178,10
#
43
MPN:
32-66598
TUYAU DE SUPPORT COUDE A VASE D'EXPANSION
depuis
£3,64
depuis
£3,64
#
44
MPN:
694620
CLIP, OETIKER 316
depuis
£1,20
depuis
£1,20
#
45
MPN:
691024
CLIP, JUBILÉ
depuis
£2,05
depuis
£2,05
#
46
MPN:
693220
BOULON, M6X12
Fixation des supports du vase d'expansion
depuis
£0,47
depuis
£0,47
#
47
MPN:
692046
Rondelle, RESSORT, M6
Fixation des supports du vase d'expansion
depuis
£0,47
depuis
£0,47
#
48
MPN:
692056
Rondelle, ORDINAIRE, M6
Fixation des supports du vase d'expansion
depuis
£0,47
depuis
£0,47
#
49
MPN:
32-54682
TUYAU, VASE D'EXPANSION VERS RADIATEUR
RHD Fabriqué à partir de 692643
#
49
MPN:
32-54683
TUYAU, VASE D'EXPANSION VERS RADIATEUR
Conduite à gauche Fabriqué à partir de 692643
#
50
MPN:
114679
CLIP DE TUYAU, 16 - 25MM
depuis
£0,51
depuis
£0,51
#
51
MPN:
89-64778
SOUPAPE DE CHAUFFAGE
depuis
£55,77
depuis
£55,77
#
52
MPN:
095-089-0108
TUYAU D'ENTRÉE DE CHAUFFAGE À SOUPAPE D'EAU
depuis
£21,70
depuis
£21,70
#
53
MPN:
89-16162
TUYAU, TUYAU D'ALIMENTATION À SOUPAPE D'EAU
depuis
£46,40
depuis
£46,40
#
54
MPN:
89-16162
COUDE DE TUYAU, SOUPAPE D'EAU
Couper à partir de 89-16162 (fait 2 coudes)
depuis
£46,40
depuis
£46,40
#
55
MPN:
692723
PINCE D'OREILLE
depuis
£2,04
depuis
£2,04
#
56
MPN:
692722
PINCE D'OREILLE
depuis
£1,01
depuis
£1,01
#
57
MPN:
693374
ATTACHE DE TUYAU
depuis
£0,47
depuis
£0,47
#
58
MPN:
095-003-0103
THERMOSTAT, 82C
depuis
£25,69
depuis
£25,69
#
59
MPN:
080-003-0110
joint
depuis
£5,96
depuis
£5,96
#
60
MPN:
03-56111
ENSEMBLE DE BOUT DE SORTIE/GOUT DE REMPLISSAGE
depuis
£413,73
depuis
£413,73
#
61
MPN:
123115
ÉCROU, NYLOC, 5/16 UNF
Attache de bout de sortie
depuis
£3,58
depuis
£3,58
#
62
MPN:
119471
Rondelle, ORDINAIRE, 5/16
Attache de bout de sortie
#
63
MPN:
03-56291
BOUCHON, COL DE REMPLISSAGE
depuis
£57,77
depuis
£57,77
#
64
MPN:
03-26464
SUPPORT, ENSEMBLE, SUPPORT DE RENIFLARD
depuis
£11,03
depuis
£11,03
#
65
MPN:
05-64711
TUYAU, BLOC À L'ENTRÉE DU CHAUFFAGE
depuis
£195,74
depuis
£195,74
#
66
MPN:
05-20467
COUDE 90
depuis
£6,87
depuis
£6,87
#
67
MPN:
08-71232
TUYAU, COUDE À TUYAU
depuis
£44,85
depuis
£44,85
#
68
MPN:
114679
CLIP DE TUYAU, ST/STL
depuis
£0,51
depuis
£0,51
#
69
MPN:
01-64723
ENSEMBLE DE SUPPORT, TUYAU DE CHAUFFAGE
depuis
£4,40
depuis
£4,40
#
70
MPN:
01-64895
ENSEMBLE DE SUPPORT, TUYAU DE CHAUFFAGE
depuis
£4,62
depuis
£4,62
#
71
MPN:
694671
CLIP P, 17MM
Fixation du tuyau de chauffage
depuis
£2,83
depuis
£2,83
#
72
MPN:
695259
VIS À BOUCHON, M5X16
Fixation du tuyau de chauffage
depuis
£2,05
depuis
£2,05
#
73
MPN:
692065
Rondelle, SPRF, M5
Fixation du tuyau de chauffage
depuis
£0,47
depuis
£0,47
#
-
-
COLLIER DE MONTAGE DE TUYAU
Conduite à gauche
#
-
-
BOULON, M6X40
Conduite à gauche
#
-
-
Rondelle, ORDINAIRE, M6
Conduite à gauche
-part-diagram-1.7b.webp "ASTON MARTIN V8 VOLANTE (2000) CAPOT DE VENTILATEUR DE RADIATEUR SCHÉMA DES PIÈCES")
-part-diagram-1.8.webp "ASTON MARTIN V8 VOLANTE (2000) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-1.9.webp "ASTON MARTIN V8 VOLANTE (2000) GÉNÉRATEUR, DÉMARREUR ET POMPE À AIR SCHÉMA DES PIÈCES")
-part-diagram-2.1.webp "ASTON MARTIN V8 VOLANTE (2000) LIAISON ET COMMANDES D'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VOLANTE (2000) COLLECTEURS D'ADMISSION ET PLÉNUM SCHÉMA DES PIÈCES")
-part-diagram-2.2b.webp "ASTON MARTIN V8 VOLANTE (2000) FILTRES À AIR SCHÉMA DES PIÈCES")
-part-diagram-2.3.webp "ASTON MARTIN V8 VOLANTE (2000) SYSTÈME D'INJECTION D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-2.4.webp "ASTON MARTIN V8 VOLANTE (2000) SYSTÈME DE VIDE SCHÉMA DES PIÈCES")
-part-diagram-2.5.webp "ASTON MARTIN V8 VOLANTE (2000) INJECTION ÉLECTRONIQUE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.6.webp "ASTON MARTIN V8 VOLANTE (2000) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.7.webp "ASTON MARTIN V8 VOLANTE (2000) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-3.1.webp "ASTON MARTIN V8 VOLANTE (2000) CONVERTISSEUR DE COUPLE SCHÉMA DES PIÈCES")
-part-diagram-3.2.webp "ASTON MARTIN V8 VOLANTE (2000) REFROIDISSEMENT DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VOLANTE (2000) SÉLECTEUR DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-3.3b.webp "ASTON MARTIN V8 VOLANTE (2000) LIAISON DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-3.3c.webp "ASTON MARTIN V8 VOLANTE (2000) BOÎTE DE VITESSES À QUATRE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-3.4.webp "ASTON MARTIN V8 VOLANTE (2000) TUBE DE COUPLE ET ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-3.5.webp "ASTON MARTIN V8 VOLANTE (2000) UNITÉ HYPOÏDE SCHÉMA DES PIÈCES")
-part-diagram-3.6.webp "ASTON MARTIN V8 VOLANTE (2000) ENSEMBLE ARBRE DE TRANSMISSION ET MOYEU SCHÉMA DES PIÈCES")
-part-diagram-4.1.webp "ASTON MARTIN V8 VOLANTE (2000) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-4.2.webp "ASTON MARTIN V8 VOLANTE (2000) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-4.3.webp "ASTON MARTIN V8 VOLANTE (2000) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-4.4.webp "ASTON MARTIN V8 VOLANTE (2000) DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-5.1.webp "ASTON MARTIN V8 VOLANTE (2000) SERVO ET MODULATEUR SCHÉMA DES PIÈCES")
-part-diagram-5.2.webp "ASTON MARTIN V8 VOLANTE (2000) FREINS AVANT SCHÉMA DES PIÈCES")
-part-diagram-5.3.webp "ASTON MARTIN V8 VOLANTE (2000) FREINS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-5.4.webp "ASTON MARTIN V8 VOLANTE (2000) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-5.5.webp "ASTON MARTIN V8 VOLANTE (2000) ÉQUIPEMENT DE PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-5.6.webp "ASTON MARTIN V8 VOLANTE (2000) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-6.1.webp "ASTON MARTIN V8 VOLANTE (2000) COMPOSANTS ÉLECTRIQUES DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-6.2a.webp "ASTON MARTIN V8 VOLANTE (2000) PHARES SCHÉMA DES PIÈCES")
-part-diagram-6.2b.webp "ASTON MARTIN V8 VOLANTE (2000) LAMPES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-6.2c.webp "ASTON MARTIN V8 VOLANTE (2000) LAMPES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-6.2d.webp "ASTON MARTIN V8 VOLANTE (2000) AMPOULES SCHÉMA DES PIÈCES")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VOLANTE (2000) ESSUIE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VOLANTE (2000) LAVE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VOLANTE (2000) COMPOSANTS DU SOUS-CAPOT, JUSQU'AU VIN 89026 SCHÉMA DES PIÈCES")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VOLANTE (2000) COMPOSANTS DU SOUS-CAPOT, VIN 89027 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-6.5.webp "ASTON MARTIN V8 VOLANTE (2000) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.6a.1.webp "ASTON MARTIN V8 VOLANTE (2000) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6a.2.webp "ASTON MARTIN V8 VOLANTE (2000) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6b.webp "ASTON MARTIN V8 VOLANTE (2000) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6c.webp "ASTON MARTIN V8 VOLANTE (2000) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.7.webp "ASTON MARTIN V8 VOLANTE (2000) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-6.8a.1.webp "ASTON MARTIN V8 VOLANTE (2000) RELAIS, VERS VIN 89026 SCHÉMA DES PIÈCES")
-part-diagram-6.8a.2.webp "ASTON MARTIN V8 VOLANTE (2000) RELAIS, VIN 89027 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-6.8b.1.webp "ASTON MARTIN V8 VOLANTE (2000) RELAIS, VERS VIN 89026 SCHÉMA DES PIÈCES")
-part-diagram-6.8b.2.webp "ASTON MARTIN V8 VOLANTE (2000) RELAIS, VIN 89027 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-6.9.webp "ASTON MARTIN V8 VOLANTE (2000) HARNAIS SCHÉMA DES PIÈCES")
-part-diagram-7.1.webp "ASTON MARTIN V8 VOLANTE (2000) CHÂSSIS SCHÉMA DES PIÈCES")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VOLANTE (2000) STRUCTURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VOLANTE (2000) STRUCTURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.2c.webp "ASTON MARTIN V8 VOLANTE (2000) STRUCTURE ARRIÈRE, PARE-CHOCS ET COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.2d.webp "ASTON MARTIN V8 VOLANTE (2000) PANNEAUX DE PLANCHER SCHÉMA DES PIÈCES")
-part-diagram-7.2e.webp "ASTON MARTIN V8 VOLANTE (2000) SUPERSTRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VOLANTE (2000) PANNEAUX DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VOLANTE (2000) VOLETS DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VOLANTE (2000) MÉCANISME DE VERROUILLAGE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.4c.1.webp "ASTON MARTIN V8 VOLANTE (2000) SCEAUX MÉTÉOROLOGIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.4c.2.webp "ASTON MARTIN V8 VOLANTE (2000) SCEAUX MÉTÉOROLOGIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.5a.1.webp "ASTON MARTIN V8 VOLANTE (2000) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.5a.2.webp "ASTON MARTIN V8 VOLANTE (2000) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.5b.webp "ASTON MARTIN V8 VOLANTE (2000) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.6a.webp "ASTON MARTIN V8 VOLANTE (2000) BONNET SCHÉMA DES PIÈCES")
-part-diagram-7.6b.webp "ASTON MARTIN V8 VOLANTE (2000) COUVERCLE DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.7.webp "ASTON MARTIN V8 VOLANTE (2000) PARE-CHOCS SCHÉMA DES PIÈCES")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VOLANTE (2000) VERRE SCHÉMA DES PIÈCES")
-part-diagram-7.8b.2.webp "ASTON MARTIN V8 VOLANTE (2000) SIÈGES ARRIÈRE ET CEINTURES SCHÉMA DES PIÈCES")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VOLANTE (2000) SIÈGES ET CEINTURES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.8c.1a.webp "ASTON MARTIN V8 VOLANTE (2000) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.1b.webp "ASTON MARTIN V8 VOLANTE (2000) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.1c.webp "ASTON MARTIN V8 VOLANTE (2000) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.2.webp "ASTON MARTIN V8 VOLANTE (2000) ENCADREMENT DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.3a.webp "ASTON MARTIN V8 VOLANTE (2000) CONSOLE CENTRALE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.3b.webp "ASTON MARTIN V8 VOLANTE (2000) GARNITURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.8c.4.webp "ASTON MARTIN V8 VOLANTE (2000) GARNITURE DE DÉMARRAGE SCHÉMA DES PIÈCES")
-part-diagram-7.8d.1.webp "ASTON MARTIN V8 VOLANTE (2000) INSONORISATION SCHÉMA DES PIÈCES")
-part-diagram-7.8d.2.webp "ASTON MARTIN V8 VOLANTE (2000) LES TAPIS SCHÉMA DES PIÈCES")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VOLANTE (2000) ASSEMBLAGE DU CADRE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VOLANTE (2000) SYSTÈME HYDRAULIQUE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9c.1.webp "ASTON MARTIN V8 VOLANTE (2000) BOIS DE CADRE DE CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9c.2.webp "ASTON MARTIN V8 VOLANTE (2000) BOIS DE CADRE DE CAPOT SCHÉMA DES PIÈCES")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VOLANTE (2000) ASSEMBLAGE DE LA HOTTE SCHÉMA DES PIÈCES")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VOLANTE (2000) ABAISSEMENT DU CUSTODE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-8.1a.webp "ASTON MARTIN V8 VOLANTE (2000) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.1b.webp "ASTON MARTIN V8 VOLANTE (2000) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.2.webp "ASTON MARTIN V8 VOLANTE (2000) AMÉNAGEMENT INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-8.3.webp "ASTON MARTIN V8 VOLANTE (2000) CAPTEURS, COMMUTATEURS, SOLÉNOÏDES, MOTEURS, ETC. SCHÉMA DES PIÈCES")
-part-diagram-9.1.webp "ASTON MARTIN V8 VOLANTE (2000) ÉQUIPEMENT OPTIONEL SCHÉMA DES PIÈCES")
-part-diagram-9.2.webp "ASTON MARTIN V8 VOLANTE (2000) OUTILS ET ARTICLES DIVERS SCHÉMA DES PIÈCES")
-part-diagram-1.1.webp "ASTON MARTIN V8 VOLANTE (2000) BLOC-CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.2.webp "ASTON MARTIN V8 VOLANTE (2000) VILEBREQUIN, PISTONS ET BIELLES SCHÉMA DES PIÈCES")
-part-diagram-1.3.webp "ASTON MARTIN V8 VOLANTE (2000) TÊTES DE CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VOLANTE (2000) BOÎTIER DE DISTRIBUTION, POMPE À EAU ET PIGNONS SCHÉMA DES PIÈCES")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VOLANTE (2000) CEINTURES ET CHAÎNES SCHÉMA DES PIÈCES")
-part-diagram-1.5.webp "ASTON MARTIN V8 VOLANTE (2000) POMPE À HUILE ET CARTER SCHÉMA DES PIÈCES")
-part-diagram-1.6.webp "ASTON MARTIN V8 VOLANTE (2000) SYSTÈME DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
