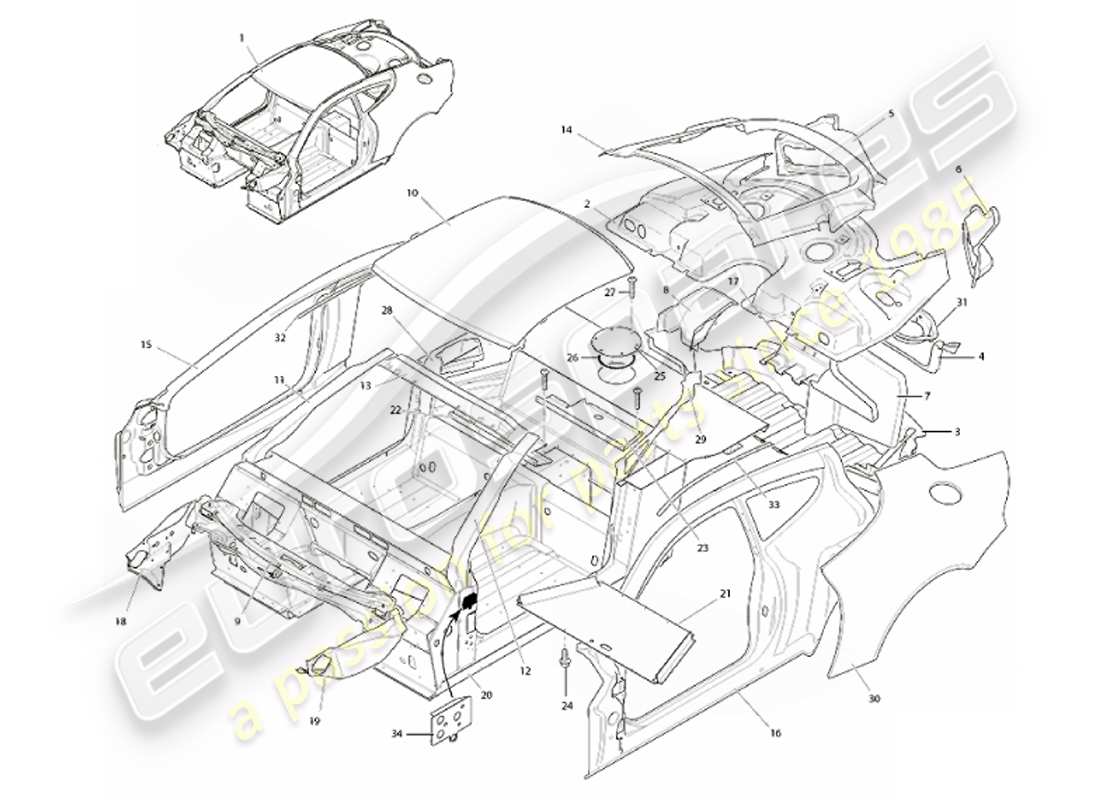

7.1A1 - Morphologie du corps
Aston Martin Vanquish (2001) Body Structure Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
1R12-60-10372
STRUCTURE DE CARROSSERIE, CONSTRUITE AU NIVEAU DE SERVICE
Avec toit, ailes arrière, portes et couvercle de coffre, cat. Un seul
depuis
£81 903,36
depuis
£81 903,36
#
2
MPN:
1R12-161458-AH
ENSEMBLE DE PONT DE CARGO SUPÉRIEUR
Jusqu'à (V) 500515+500522-525, Cat. structurelle. Un seul
#
2
MPN:
3R12-165668-AA
ENSEMBLE DE PONT DE CARGO SUPÉRIEUR
De (V) 500516-21+526on à (V) 501285, Cat. structurelle. Un seul
#
2
MPN:
4R12-165668-AB
ENSEMBLE DE PONT DE CARGO SUPÉRIEUR
De (V) 500286, Cat. Structurelle. Un seul
#
2
MPN:
6R12-165668-AA
ENSEMBLE DE PONT DE CARGO SUPÉRIEUR
06MY de (V) 501949, Cat. structurelle. Un seul
#
3
MPN:
1R12-162965-AH
ENSEMBLE DE PONT DE CHARGEMENT INFÉRIEUR
Cat. Structurel. Un seul
depuis
£3 699,16
depuis
£3 699,16
#
3
MPN:
5R13-47000-AA
ENSEMBLE DE PONT DE CHARGEMENT INFÉRIEUR, CANADA
Vanquish S de (V) 501506, Cat. structurelle. Un seul
depuis
£2 136,12
depuis
£2 136,12
#
-
-
REMPLISSAGE, PLATEAU DE CHARGEMENT INFÉRIEUR
Cat. Structurel. Un seul
#
-
-
ŒILLET BLANC, 32MM
#
4
MPN:
1R12-161055-AF
PORTE-JOINTS, PONT SUPÉRIEUR DE CARGO
Cat. Structurel. Un seul
#
5
MPN:
3R12-165690-AA
RENFORT DE LAMPE, DROIT
Cat. Structurel. Un seul
depuis
£859,19
depuis
£859,19
#
6
MPN:
3R12-165691-AA
RENFORT DE LAMPE, LH
Cat. Structurel. Un seul
depuis
£866,44
depuis
£866,44
#
7
MPN:
1R12-161056-AC
COUVERCLE, TUYAU DE REMPLISSAGE, COFFRE
Cat. Structurel. Un seul
depuis
£203,61
depuis
£203,61
#
8
MPN:
1R12-162371-AE
RENFORT, ENCADREMENT D'ÉCRAN ARRIÈRE
Jusqu'à (V) 501285, Cat. Structurelle. Un seul
depuis
£375,53
depuis
£375,53
#
8
MPN:
4R12-162371-AA
RENFORT, ENCADREMENT D'ÉCRAN ARRIÈRE
De (V) 501286, Cat. Structurelle. Un seul
#
9
MPN:
1R12-632310-AP
ENSEMBLE DE CHAMBRE DE PLÉNUM
Cat. Structurel. Un seul
depuis
£2 697,32
depuis
£2 697,32
#
10
MPN:
1R12-634587-AA
ENSEMBLE DE PANNEAU DE TOIT
Cat. Structurel. Un seul
depuis
£475,93
depuis
£475,93
#
10
MPN:
1R12-634587-AA
ENSEMBLE DE PANNEAU DE TOIT, AVEC ANTENNE
Vanquish S de (V) 501506, Cat. structurelle. Un seul
depuis
£475,93
depuis
£475,93
#
11
MPN:
1R12-212100-AC
RENFORT, PILIER A, DROIT
SNS
#
12
MPN:
1R12-212101-AC
RENFORT, PILIER A, LH
SNS
#
13
MPN:
1R12-210663-AF
RENFORT DE COLLECTEUR AVANT
Cat. Structurel. Un seul
depuis
£1 175,65
depuis
£1 175,65
#
-
-
ENSEMBLE SURROUND, ÉCRAN ARRIÈRE (REWORK)
Vanquish S de (V) 501506, Cat. structurelle. Un seul
#
14
MPN:
1R12-213357-AG
ENSEMBLE SURROUND, ÉCRAN ARRIÈRE
Cat. Structurel. Un seul
depuis
£1 042,71
depuis
£1 042,71
#
15
MPN:
1R12-630092-AT
ENSEMBLE CÔTÉ CORPS, DROIT
Cat. Structurel. Un seul
depuis
£1 854,22
depuis
£1 854,22
#
16
MPN:
1R12-630091-AT
ENSEMBLE CÔTÉ CARROSSERIE, LH
Cat. structurelle. Un seul
depuis
£1 854,22
depuis
£1 854,22
#
17
MPN:
1R12-162366-AB
RENFORT, PLATEAU DE CHARGEMENT INFÉRIEUR, ARRIÈRE
Cat. Structurel. Un seul
#
18
MPN:
1R12-631206-AJ
TABLIER DE PANNEAU, DROIT
Cat. Structurel. Un seul
#
19
MPN:
1R12-631207-AJ
TABLIER DE PANNEAU, LH
Cat. Structurel. Un seul
#
20
MPN:
1R12-160332-AJ
ENSEMBLE MONOCOQUE COLLÉ
Jusqu'à V 500515+500522-525, Cat. structurelle. Un seul
#
20
MPN:
3R12-165714-AA
ENSEMBLE MONOCOQUE COLLÉ
À partir de V 500516-21+526 jusqu'à (V) 500820, Cat. structurelle. Un seul
#
20
MPN:
3R12-165714-AB
ENSEMBLE MONOCOQUE COLLÉ
De V 500821 jusqu'à TBA, Structural Cat. Un seul
#
20
MPN:
3R12-165714-AC
ENSEMBLE MONOCOQUE COLLÉ
De V TBA jusqu'à (V) 501400, Cat. Structurel. Un seul
#
20
MPN:
3R12-165714-AD
ENSEMBLE MONOCOQUE COLLÉ
À partir de V 501401, Cat. structurelle. Un seul
#
21
MPN:
1R12-160584-AE
CISAILLE DE RÉSERVOIR D'ENSEMBLE DE PANNEAU
Cat. Structurel. Un seul
#
22
MPN:
1R12-160590-AF
CISAILLEMENT SOUS-SIÈGE DE PANNEAU, DROIT
Cat. Structurel. Un seul
depuis
£158,62
depuis
£158,62
#
23
MPN:
1R12-160591-AF
CISAILLEMENT SOUS-SIÈGE DE PANNEAU, LH
Cat. Structurel. Un seul
depuis
£158,62
depuis
£158,62
#
24
MPN:
700170
VIS, FLG, M8 X 16
Cat. Structurel. Un seul
#
25
MPN:
1R12-161115-AB
PANNEAU D'ACCÈS À L'ÉMETTEUR DE RÉSERVOIR
depuis
£17,64
depuis
£17,64
#
26
MPN:
1R12-161114-AA
JOINT D'ACCÈS À L'EXPÉDITEUR DU RÉSERVOIR
depuis
£3,42
depuis
£3,42
#
27
MPN:
700211
VIS, M6 X 14
#
28
MPN:
1R12-630288-AK
PANNEAU INTÉRIEUR DE CARRIÈRE ARRIÈRE, DROIT
Cat. Structurel. Un seul
depuis
£220,81
depuis
£220,81
#
29
MPN:
1R12-630289-AK
PANNEAU, CARRIÈRE ARRIÈRE INTÉRIEUR, LH
Cat. Structurel. Un seul
depuis
£220,81
depuis
£220,81
#
30
MPN:
1R12-631029-AC
ENSEMBLE DE PANNEAU, QUART ARRIÈRE EXTÉRIEUR, LH
Cat. Structurel. Un seul
depuis
£4 196,14
depuis
£4 196,14
#
-
-
BOL DE REMPLISSAGE DE CARBURANT
Pt de panneau asy, quart arrière extérieur, LH, Cat. Un seul
#
31
MPN:
1R12-630090-AF
PANNEAU DE CÔTE ARRIÈRE EXTÉRIEUR, DROIT
Cat. Structurel. Un seul
depuis
£3 145,33
depuis
£3 145,33
#
32
MPN:
1R12-784198-AA
MOULURE CÔTÉ TOIT, DROIT
Cat. Structurel. Un seul
#
33
MPN:
1R12-784199-AA
MOULURE, CÔTÉ DE TOIT, GAUCHE
Cat. Structurel. Un seul
#
34
MPN:
1R12-161128-AE
PLAQUE D'ÉCROU, CHARNIÈRE DE PORTE SUPÉRIEURE, DROIT
Cat. Structurel. Un seul
depuis
£46,70
depuis
£46,70
#
34
MPN:
1R12-161129-AE
PLAQUE D'ÉCROU, CHARNIÈRE DE PORTE SUPÉRIEURE, LH
Cat. Structurel. Un seul
depuis
£46,70
depuis
£46,70
#
-
-
MA300 ADHÉSIF STRUCTURAL POUR PLEXUS, 500ML
Peut être utilisé pour la réparation du plastique
#
-
-
SCELLANT SIKAFLEX 221 UNIPAK, 400ML
Scellant pour lingette corporelle
#
-
-
CANETTE DE MOUSSE DOW GS PRO, 750ML
Mousse pour cavité corporelle
#
-
-
ADHÉSIF BETAMATE 2700, 580ML
Cat. Structurel. Un seul
#
-
-
BETAMATE 2096 200ML CARTOUCHE , 200ML
Cat. Structurel. Un seul
#
-
-
BETAPRIME 5404, 250ML
Cat. Structurel. Un seul
#
-
-
CIRE ZYMOL Z503, 16OZ (473ML)
Produit fini final
#
-
-
GLAÇAGE DE CHAMP AU ZYMOL CS1993, 8OZ
Produit fini final
#
-
-
ADHÉSIF 7222/9323, 150ML
Adhésif structurel en aluminium, Structural Cat. Un seul
#
-
-
Vice-président BETAWIPE 4604, 250ML
#
-
-
ADHÉSIF-ASHLAND PLIOGRIP 7770/660, 660ML
Structure de crash Vanquish, Structural Cat. Un seul
#
-
-
BÉTACLEAN 3900, 1LTR
#
-
-
TEINTE NOIR TEMPÊTE
Prémélangé, quantité minimum de commande de 2 litres
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2001) STRUCTURE DE SUPPORT DU CORPS AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2001) UNDERBODY1 SCHÉMA DES PIÈCES")
-part-diagram-7.1a3.2.webp "ASTON MARTIN VANQUISH (2001) UNDERBODY2 SCHÉMA DES PIÈCES")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2001) STRUCTURE D'IMPACT AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2001) MÉCANISME DE VOLET DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2001) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2001) MÉCANISME DE VERROUILLAGE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2001) BONNET SCHÉMA DES PIÈCES")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2001) AILES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2001) COUVERCLE DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2001) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2001) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2001) PARE-CHOCS AVANT ET TABLIER SCHÉMA DES PIÈCES")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2001) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2001) VERRE ET FINITIONS SCHÉMA DES PIÈCES")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2001) VERRE ET CADRES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2001) FASCI ET GARNITURES SCHÉMA DES PIÈCES")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2001) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2001) CONSOLE CENTRALE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2001) CONSOLE CENTRALE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2001) CAISSONS ET FERRURES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2001) GARNITURE SUPÉRIEURE ET DOUBLURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2001) GARNITURE ARRIÈRE, 2+0 SCHÉMA DES PIÈCES")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2001) GARNITURE ARRIÈRE, 2+2 SCHÉMA DES PIÈCES")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2001) SIÈGES ET CEINTURES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2001) SIÈGES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2001) SIÈGES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2001) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2001) INSONORISATION SCHÉMA DES PIÈCES")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2001) LES TAPIS SCHÉMA DES PIÈCES")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2001) BOÎTIER ET TAPIS DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2001) DÉFLECTEUR DE CHALEUR ET BOUCLIERS SCHÉMA DES PIÈCES")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2001) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2001) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2001) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2001) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2001) AMÉNAGEMENT INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2001) MODULES DE CONTRÔLE SCHÉMA DES PIÈCES")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2001) DIVERS SCHÉMA DES PIÈCES")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2001) BLOC-CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2001) VILEBREQUIN, PISTONS ET BIELLES SCHÉMA DES PIÈCES")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2001) TÊTES DE CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2001) CAPOT AVANT, CHAÎNES ET PIGNONS SCHÉMA DES PIÈCES")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2001) COURROIES D'ENTRAÎNEMENT, TENDEURS ET POULIES SCHÉMA DES PIÈCES")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2001) POMPE À HUILE ET CARTER SCHÉMA DES PIÈCES")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME DE REFROIDISSEMENT PAR EAU SCHÉMA DES PIÈCES")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2001) CAPOT DU VENTILATEUR DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2001) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2001) COMPOSANTS ÉLECTRIQUES DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2001) COLLECTEURS D'ADMISSION ET PAPILLONS SCHÉMA DES PIÈCES")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2001) FILTRES À AIR ET CAPTEURS MAF SCHÉMA DES PIÈCES")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2001) RAILS DE CARBURANT ET INJECTEURS SCHÉMA DES PIÈCES")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME D'ÉMISSION PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME DE VIDE, MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2001) TUYAU DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2001) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2001) TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2001) TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME DE DÉRIVATION DES GAZ D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2001) BOÎTE DE VITESSES ET EMBRAYAGE ASM SCHÉMA DES PIÈCES")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2001) TRANSMISSION DE REFROIDISSEMENT À L'HUILE SCHÉMA DES PIÈCES")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2001) ESSIEU DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME HYDRAULIQUE ASM SCHÉMA DES PIÈCES")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2001) ENSEMBLE DIFFÉRENTIEL, ENTRAÎNEMENT ET ARBRES DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2001) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2001) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2001) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2001) DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2001) BOOSTER ET MODULATEUR DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2001) FREINS AVANT SCHÉMA DES PIÈCES")
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2001) FREINS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2001) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2001) ÉQUIPEMENT DE PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2001) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2001) LAMPES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2001) LAMPES ET AMPOULES D'INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2001) LAVE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2001) ESSUIE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2001) COMPOSANTS DU SOUS-CAPOT SCHÉMA DES PIÈCES")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2001) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2001) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2001) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2001) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2001) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2001) DIVERTISSEMENT EN VOITURE SCHÉMA DES PIÈCES")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2001) DIVERTISSEMENT EN VOITURE SCHÉMA DES PIÈCES")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2001) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2001) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2001) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2001) RELAIS SCHÉMA DES PIÈCES")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2001) FUSIBLES SCHÉMA DES PIÈCES")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2001) HARNAIS SCHÉMA DES PIÈCES")
