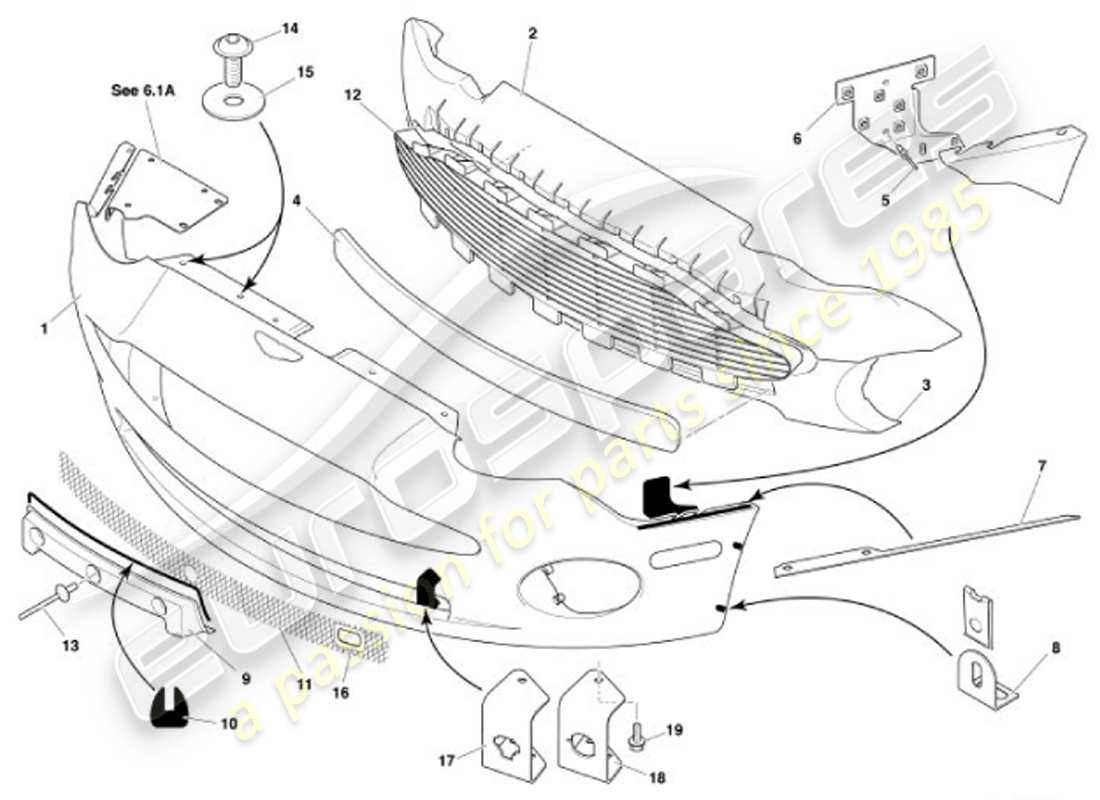

7.3A - Pare-chocs avant et tablier
Aston Martin Vanquish (2001) Front Bumper & Apron Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 1R12-720172-AK
PARE-CHOCS, AVANT EURO
Jusqu'à (V) 501285
# 1
MPN: 4R12-720172-AA
PARE-CHOCS, AVANT EURO
De (V) 501286
depuis £1 682,58
depuis £1 682,58
# 1
MPN: 1R12-720819-AK
ENSEMBLE PARE-CHOCS, AVANT FÉDÉRAL
Jusqu'à (V) 501285
# 1
MPN: 4R12-720819-AA
ENSEMBLE PARE-CHOCS, AVANT FÉDÉRAL
De (V) 501286
depuis £1 682,58
depuis £1 682,58
# 2
MPN: 1R12-721117-AJ
INSERT EN MOUSSE ABSORBANT L'ÉNERGIE, PARE-CHOCS AVANT, SUPÉRIEUR
depuis £215,79
depuis £215,79
# 2
MPN: 5R13-171906-EA
INSERT EN MOUSSE ABSORBANT L'ÉNERGIE, PARE-CHOCS AVANT, SUPÉRIEUR
Canada Vanquish S de (V) 501506
depuis £1 048,79
depuis £1 048,79
# 3
MPN: 1R12-720007-AF
INSERT EN MOUSSE ABSORBANT L'ÉNERGIE, PARE-CHOCS AVANT, INFÉRIEUR
depuis £218,09
depuis £218,09
# 4
MPN: 1R12-721709-AA
RETENUE EN MOUSSE, PARE-CHOCS AVANT, INFÉRIEUR
depuis £37,47
depuis £37,47
# 5
MPN: 699515
RIVET (HUCK ABP-R8-M3)
depuis £1,10
depuis £1,10
# 6
MPN: 1R12-720174-AE
SUPPORT, CÔTÉ PARE-CHOCS AVANT, DROIT
# 6
MPN: 1R12-720173-AE
SUPPORT, CÔTÉ PARE-CHOCS AVANT, LH
# -
-
VIS, FLG, M6X25
# -
-
Rondelle, M6X25X1.6 INOX
# 7
MPN: 1R12-723546-AD
ENTRETOISE, CULBUTEUR A AILE AVANT, DROIT
# 7
MPN: 1R12-723547-AD
ENTRETOISE, CULBUTEUR A AILE AVANT, LH
# 8
MPN: 1R12-721093-AB
SUPPORT DE MONTAGE, REVÊTEMENT DE TIMONERIE
depuis £17,87
depuis £17,87
# 9
MPN: 1R12-720176-AC
SUPPORT DE PLAQUE D'IMMATRICULATION AVANT
RANGÉE
depuis £163,48
depuis £163,48
# 9
MPN: 5R13-F17A385-AA
SUPPORT DE PLAQUE D'IMMATRICULATION AVANT
RoW Vanquish S De (V) 501506
depuis £183,98
depuis £183,98
# 9
MPN: 1R12-725340-AA
SUPPORT DE PLAQUE D'IMMATRICULATION AVANT
Suisse
depuis £49,91
depuis £49,91
# 9
MPN: 1R12-725378-AA
SUPPORT DE PLAQUE D'IMMATRICULATION AVANT
Italie
depuis £197,79
depuis £197,79
# 9
MPN: 1R12-722002-AA
SUPPORT DE PLAQUE D'IMMATRICULATION AVANT
Fédéral/Japon
depuis £73,70
depuis £73,70
# -
-
Rondelle, GRAND OD, M6
Fédéral/Japon
# -
-
INSERT, FILETÉ, AVEUGLE
Fédéral/Japon
# -
-
INSERT, FILETÉ, AVEUGLE
Fédéral/Japon
# -
-
SAC À GRIPPER, RÉSISTANT
Fédéral/Japon
# -
-
RUBAN ADHÉSIF DOUBLE FACE
Fédéral/Japon
# 10
MPN: 1R12-722730-AA
Plaque d'immatriculation du boîtier de joint
RANGÉE
depuis £11,07
depuis £11,07
# 10
MPN: 1R12-725376-AA
Plaque d'immatriculation du boîtier de joint
Suisse
depuis £8,41
depuis £8,41
# 10
MPN: 1R12-725400-AA
Plaque d'immatriculation du boîtier de joint
Italie
depuis £8,41
depuis £8,41
# -
-
RIVET R-LOK
# 11
MPN: 1R12-710134-AC
GRILLE, INFÉRIEUR DE RADIATEUR
depuis £104,58
depuis £104,58
# 11
MPN: 5R13-17D635-AA
GRILLE, INFÉRIEUR DE RADIATEUR
Vaincre S De (V) 501506
depuis £171,04
depuis £171,04
# 11
MPN: 1R12-715276-AB
GRILLE, INFÉRIEUR DE RADIATEUR, CLIMAT FROID (ILLUSTRÉ)
depuis £104,58
depuis £104,58
# 11
MPN: 5R13-17D635-BA
GRILLE, INFÉRIEUR DE RADIATEUR, CLIMAT FROID
Vaincre S De (V) 501506
depuis £123,57
depuis £123,57
# -
-
JEU DE CORDON, 110V CHAUFFE-BLOC
# -
-
Rallonge, 120V
# -
-
JEU DE CORDON, 220V CHAUFFE-BLOC
# -
-
Rallonge, 230V
# -
-
Rondelle, NYLON, (ESPACEUR DE LAMPE ANTIBROUILLARD)
# -
-
ÉCROU, FLG, M6
# -
-
Rondelle, ORDINAIRE, 6.4X12
# -
-
VIS, M6X20 SKT BTN FLG
# -
-
Rondelle, M6, GRAND OD, INOX
# -
-
ENSEMBLE DE RONDELLE TORX DE Rondelle
# -
-
VIS, M6X25 SKT BTN FLG
# -
-
Rondelle, NYLON NOIR
# 12
MPN: 1R12-710135-AE
GRILLE DE RADIATEUR
depuis £2 416,41
depuis £2 416,41
# 12
MPN: 5R13-8190-AAW
GRILLE DE RADIATEUR
Vaincre S De (V) 501506
depuis £2 613,11
depuis £2 613,11
# 13
MPN: 699969
RIVET R-LOK
# 14
MPN: 699818
VIS, M6X20 SKT BTN FLG
# 15
MPN: 697810
Rondelle, M6X25X1.6 INOX
# 16
MPN: 1R12-715277-AB
FINITION, GRILLE INFÉRIEURE DE RADIATEUR, CLIMAT FROID
depuis £4,62
depuis £4,62
# 17
MPN: 1R12-325160-AB
SUPPORT, PRISE DE CHAUFFAGE CLIMAT FROID, (220V)
depuis £54,24
depuis £54,24
# 18
MPN: 1R12-325179-AA
SUPPORT, PRISE DE CHAUFFAGE CLIMAT FROID, (110V)
depuis £78,30
depuis £78,30
# 19
MPN: 700607
VIS, FLG, M6X20
depuis £0,47
depuis £0,47
# -
-
ÉCROU, FLG, M6, LKG
# -
-
ŒILLET, COUVERCLE D'OEILLET DE REMORQUAGE
# -
-
SPLITTER, PARE-CHOCS, PEINT
Vaincre S De (V) 501506
# -
-
RÉPARTITEUR, PARE-CHOCS
Vaincre S De (V) 501506
# -
-
RIVET, 4.8 9.5 - 11.1 BLND LRG AL
Fixation du répartiteur
# -
-
PACKER, PARE-CHOCS AVANT
# -
-
PACKER, PARE-CHOCS AVANT
