7.5A - Fasci et garnitures

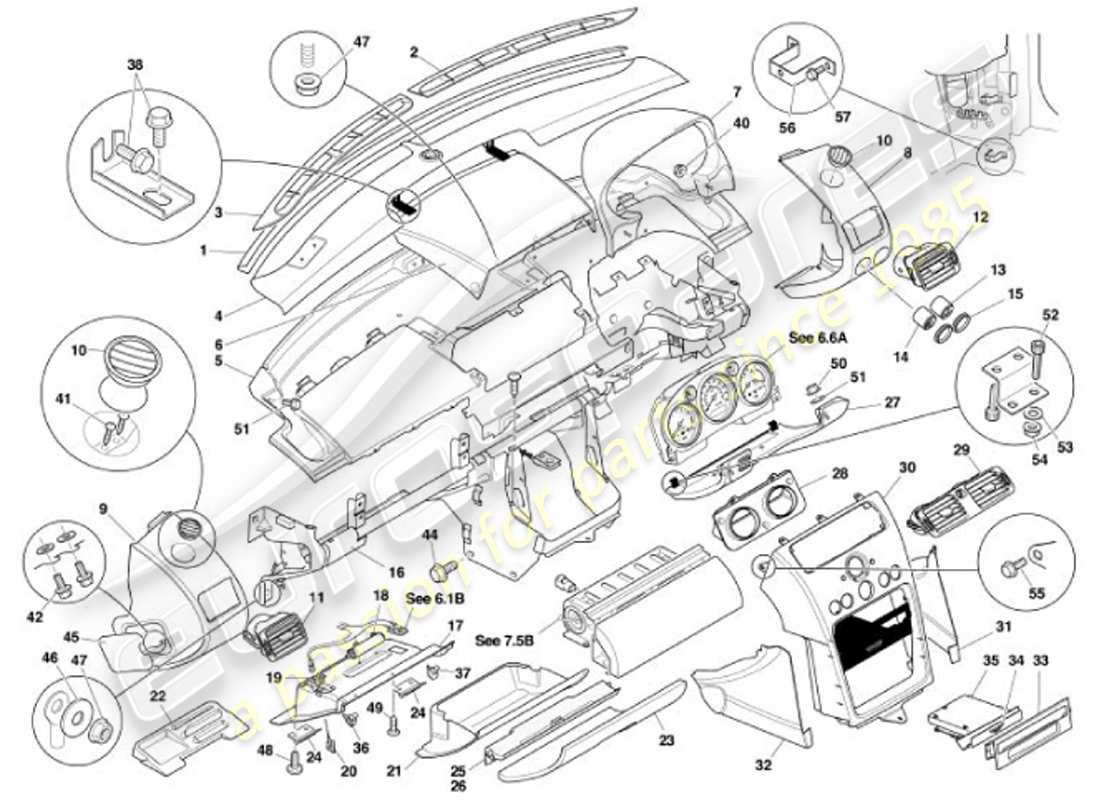

Aston Martin Vanquish (2001) Fasci & Trim Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 1R12-832814-AC
JOINT FLIP, TABLEAU DE BORD À ÉCRAN
depuis £10,55
depuis £10,55
# 2
MPN: 1R12-69-10189
ÉVENT, DÉMISTAGE D'ÉCRAN, DROIT
depuis £7,99
depuis £7,99
# 2
MPN: 1R12-69-10190
ÉVENT, DÉMISTAGE D'ÉCRAN, LH
depuis £10,22
depuis £10,22
# 3
MPN: 1R12-835071-AA
JOINT EN MOUSSE, DEMIST AU DASH
# -
-
PINCE À RESSORT
Les évents de désembuage se fixent
# -
-
RUBAN ADHÉSIF
Les évents de désembuage se fixent
# 4
MPN: 1R12-832292-AEW
ENSEMBLE DE SCUTTLE, DÉTAILLÉ
Les évents de désembuage se fixent
depuis £602,53
depuis £602,53
# 4
MPN: 1R12-831235-AD
SCUTTLE, NON DÉTAILLÉ
depuis £159,10
depuis £159,10
# -
-
SUPPORT DE SUPPORT DE GARNITURE SCUTTLE
Fixation de l'ensemble de seau
# -
-
VIS, FLG, M6X20
Fixation de l'ensemble de seau
# 5
MPN: 1R12-831362-ADW
ENSEMBLE DE TABLEAU DE BORD
RHD
# 5
MPN: 1R12-831363-ADW
ENSEMBLE DE TABLEAU DE BORD
Conduite à gauche
depuis £1 140,36
depuis £1 140,36
# -
-
SURROUND DU COMMUTATEUR
Jusqu'à (V) 500515 + 500522-525
# -
-
ENCADREMENT DE COMMUTATEUR, CHROME SATINÉ
À partir de (V) 500516-21 + 526
# 6
MPN: 1R12-832244-AAW
PANNEAU, CENTRE SUPÉRIEUR, DÉTAILLÉ
# 6
MPN: 6R13-832244-AAW
PANNEAU, CENTRE SUPÉRIEUR, DÉTAILLÉ
06MY De (V) 501949
depuis £1 806,69
depuis £1 806,69
# -
-
PANNEAU DE CAPOT D'INSTRUMENT, DÉTAILLÉ
RHD
# -
-
PANNEAU DE CAPOT D'INSTRUMENT, DÉTAILLÉ
Conduite à gauche
# -
-
PANNEAU DE CAPOT D'INSTRUMENT, DÉTAILLÉ
RHD 06MY de (V) 501949
# -
-
PANNEAU DE CAPOT D'INSTRUMENT, DÉTAILLÉ
LHD 06MY de (V) 501949
# 7
MPN: 1R12-833888-AB
PANNEAU DE CAPOT D'INSTRUMENT, NON GARNI
RHD
# 7
MPN: 1R12-833889-AB
PANNEAU DE CAPOT D'INSTRUMENT, NON GARNI
Conduite à gauche
# -
-
ECROU, FLG, M4, NOIR
Capot d'instrument sur la planche de bord
# 8
MPN: 1R12-834240-AAW
COMMUTATEUR D'EXTRÉMITÉ DE CONDUCTEUR, RH RHD
Jusqu'à (V) 501105
# 8
MPN: 3R12-834240-AAW
COMMUTATEUR D'EXTRÉMITÉ DE CONDUCTEUR, RH RHD
De (V) 501106
# 8
MPN: 5R13-C04562-BAW
COMMUTATEUR D'EXTRÉMITÉ DE CONDUCTEUR, RH RHD
Vaincre S De (V) 501506
# -
-
COMMUTATEUR D'EXTRÉMITÉ DE PASSAGER, ENSEMBLE, RH LHD
Jusqu'à (V) 501105
# -
-
COMMUTATEUR D'EXTRÉMITÉ DE PASSAGER, ENSEMBLE, RH LHD
De (V) 501106
# -
-
ENSEMBLE DE COMMUTATEUR D'EXTRÉMITÉ DE CONDUCTEUR, RH LHD
Vaincre S De (V) 501506
# 9
MPN: 1R12-834241-AAW
COMMUTATEUR D'EXTRÉMITÉ DE CONDUCTEUR, LH LHD
Jusqu'à (V) 501105
depuis £454,43
depuis £454,43
# 9
MPN: 3R12-834241-AAW
COMMUTATEUR D'EXTRÉMITÉ DE CONDUCTEUR, LH LHD
De (V) 501106
# 9
MPN: 5R13-C04562-AAW
COMMUTATEUR D'EXTRÉMITÉ DE CONDUCTEUR, LH LHD
Vaincre S De (V) 501506
depuis £678,26
depuis £678,26
# -
-
COMMUTATEUR D'EXTRÉMITÉ DE PASSAGER, ENSEMBLE, LH RHD
Jusqu'à (V) 501105
# -
-
COMMUTATEUR D'EXTRÉMITÉ DE PASSAGER, ENSEMBLE, LH RHD
De (V) 501106
# -
-
COMMUTATEUR D'EXTRÉMITÉ DE CONDUCTEUR, LH RHD
Vaincre S De (V) 501506
# -
-
VIS, FLG, N° 8X13
Ensemble d'embouts à fixer
# -
-
VIS, FLG, M6X16
Ensemble d'embouts à fixer
# -
-
Rondelle, M6 GRAND OD
Ensemble d'embouts à fixer
# -
-
ÉCROU, NYLOC, M8
Ensemble d'embouts à fixer
# 10
MPN: 1R12-834605-AA
ÉVENT, DÉMISTAGE LATÉRAL
depuis £4,79
depuis £4,79
# 11
MPN: 1R12-834259-AA
ÉVENT D'AIR, LH
depuis £147,44
depuis £147,44
# 11
MPN: 1R12-834260-AA
ÉVENT D'AIR, DROIT
depuis £147,44
depuis £147,44
# 12
MPN: 700110
VIS, N° 6X3/8 PAN POZI
depuis £2,12
depuis £2,12
# 13
MPN: 1R12-37-10156
COMMUTATEUR, CLAVIER
depuis £45,03
depuis £45,03
# 14
MPN: 1R12-37-10157
ENSEMBLE DE COMMUTATEUR, DÉBUT DE CARBURANT/BOOT
depuis £71,47
depuis £71,47
# 15
MPN: 1R12-37-10158
CADRE D'ORDINATEUR DE BORD
depuis £0,85
depuis £0,85
# 15
MPN: 5R13-F045H84-AAW
CADRE D'ORDINATEUR DE BORD
Vaincre S De (V) 501506
depuis £108,40
depuis £108,40
# 16
MPN: 1R12-831366-AL
STRUCTURE INFERIEURE, ENSEMBLE DE TABLEAU DE BORD
RHD
depuis £993,82
depuis £993,82
# 16
MPN: 1R12-831367-AL
STRUCTURE INFERIEURE, ENSEMBLE DE TABLEAU DE BORD
Conduite à gauche
depuis £993,82
depuis £993,82
# 17
MPN: 1R12-832813-AE
ENSEMBLE INTÉRIEUR DE BOÎTE À GANTS
RHD
depuis £222,37
depuis £222,37
# 17
MPN: 1R12-832812-AE
ENSEMBLE INTÉRIEUR DE BOÎTE À GANTS
Conduite à gauche
depuis £147,47
depuis £147,47
# 18
MPN: 1R12-831898-AA
AMORTISSEUR, COUVERCLE DE BOITE A GANTS
Fait partie de 1R12-83-10212/3
depuis £4,55
depuis £4,55
# 19
MPN: 1R12-831900-AA
POULIE, (ENSEMBLE DE CORDON)
Fait partie de 1R12-83-10212/3
depuis £11,63
depuis £11,63
# 20
MPN: 1R12-834547-AA
CORDON, (ENSEMBLE DE CORDON)
depuis £3,20
depuis £3,20
# 21
MPN: 1R12-830898-AD
ENSEMBLE INTÉRIEUR DE BOÎTE À GANTS
RHD
depuis £200,39
depuis £200,39
# 21
MPN: 1R12-830899-AD
ENSEMBLE INTÉRIEUR DE BOÎTE À GANTS
Conduite à gauche
depuis £204,39
depuis £204,39
# 22
MPN: 1R12-834534-AA
PLATEAU, KIT MULTI-OUTILS
depuis £35,53
depuis £35,53
# 23
MPN: 1R12-832268-AEW
COUVERCLE DE BOITE A GANTS, ENSEMBLE GAUCHE, GARNI
Conduite à gauche
# 23
MPN: 1R12-832269-AEW
COUVERCLE DE BOITE A GANTS, ENSEMBLE DROIT, GARNI
RHD
# 24
MPN: 1R12-69-10350
CHARNIÈRE DE BOÎTE À GANTS
depuis £3,50
depuis £3,50
# 25
MPN: 1R12-832245-AB
LOQUET DE BOITE A GANTS
depuis £44,51
depuis £44,51
# -
-
POIGNÉE DE LOQUET, BOÎTE À GANTS, GARNITURE
Vaincre S De (V) 501506
# -
-
ENTRETOISE, LOQUET DE BOITE A GANTS
# -
-
Rondelle OVALE, 1 X 1/2 X 7/32
Loquet de la boîte à gants
# 26
MPN: 1R12-69-10046
BARILLET DE SERRURE, BOITE A GANTS
depuis £63,46
depuis £63,46
# -
-
VIS, M6X20, SKT BTN FLG
Attache boîte à gants
# 27
MPN: 1R12-832266-AHW
GENOUILLÈRE ASSY, CONDUCTEUR, DÉTAILLÉ
RHD
# 27
MPN: 1R12-832267-AHW
GENOUILLÈRE ASSY, CONDUCTEUR, DÉTAILLÉ
Conduite à gauche
depuis £350,43
depuis £350,43
# 27
MPN: 1R12-831252-AG
GENOUILLÈRE ASSY, CONDUCTEUR, NON COUVERT
RHD
depuis £307,21
depuis £307,21
# 27
MPN: 1R12-831253-AG
GENOUILLÈRE ASSY, CONDUCTEUR, NON COUVERT
Conduite à gauche
depuis £283,63
depuis £283,63
# 27
MPN: 5R13-C06024-BAW
GENOUILLÈRE / COUVERCLE DE BOÎTE À GANTS, DÉTAILLÉ
RHD Vanquish S De (V) 501506
# 27
MPN: 5R13-C06024-AAW
GENOUILLÈRE / COUVERCLE DE BOÎTE À GANTS, DÉTAILLÉ
Conduite à gauche Vanquish S De (V) 501506
depuis £1 011,01
depuis £1 011,01
# 28
MPN: 1R12-890070-AF
ADAPTATEUR, ÉVENT DE FACE CENTRALE
depuis £64,66
depuis £64,66
# 29
MPN: 311298
ÉVENT D'AIR, CENTRE
depuis £184,04
depuis £184,04
# -
-
VIS, FLG, N° 8X9.5
Grille d'aération vers adaptateur
# 30
MPN: 1R12-834468-ADW
PANNEAU DE CONSOLE CENTRALE, PEINT
Jusqu'à (V) 501285
depuis £2 494,51
depuis £2 494,51
# 30
MPN: 4R12-834468-AAW
PANNEAU DE CONSOLE CENTRALE, PEINT
De (V) 501286
depuis £2 722,71
depuis £2 722,71
# 30
MPN: 5R13-C04350-ABW
PANNEAU DE CONSOLE CENTRALE, GARNITURE
Vaincre S De (V) 501506
depuis £1 346,27
depuis £1 346,27
# 30
MPN: 6R13-C04350-AAW
PANNEAU DE CONSOLE CENTRALE, GARNITURE
06MY De (V) 501949
depuis £1 425,08
depuis £1 425,08
# -
-
PANNEAU DE CONSOLE CENTRALE, PEINT, COULEUR CARROSSERIE
Facultatif
# -
-
PANNEAU, CONSOLE CENTRALE, PEINT, TOUTE COULEUR
Facultatif
# -
-
ÉCROU DE FLÈCHE
Fixation du panneau de la console centrale
# -
-
VIS, Rondelle HD, 4.2X13
Fixation du panneau de la console centrale
# -
-
VIS, FLG, M6X20
Fixation du panneau de la console centrale
# 31
MPN: 1R12-834856-AAW
FERMETURE DE CONSOLE CENTRALE DE PANNEAU LATÉRAL, DROIT
RHD
depuis £117,73
depuis £117,73
# 31
MPN: 1R12-834858-AAW
FERMETURE DE CONSOLE CENTRALE DE PANNEAU LATÉRAL, DROIT
Conduite à gauche
depuis £117,73
depuis £117,73
# 31
MPN: 6R13-834856-AAW
FERMETURE DE CONSOLE CENTRALE DE PANNEAU LATÉRAL, DROIT
06MY De (V) 501949
depuis £350,43
depuis £350,43
# 32
MPN: 1R12-834857-AAW
FERMETURE DE CONSOLE CENTRALE DE PANNEAU LATÉRAL, LH
RHD
# 32
MPN: 1R12-834859-AAW
FERMETURE DE CONSOLE CENTRALE DE PANNEAU LATÉRAL, LH
Conduite à gauche
depuis £408,92
depuis £408,92
# 32
MPN: 6R13-834859-AAW
FERMETURE DE CONSOLE CENTRALE DE PANNEAU LATÉRAL, LH
06MY De (V) 501949
# 33
MPN: 1R12-831982-AD
ENVIRON DE COMMUTATEUR, CONSOLE CENTRALE
Jusqu'à (V) 500515 + 500522-525
depuis £19,35
depuis £19,35
# 33
MPN: 3R12-375518-AB
ENCADREMENT DE COMMUTATEUR, CHROME SATINÉ
À partir de (V) 500516-21 + 526
depuis £816,81
depuis £816,81
# -
-
ENCADREMENT DE PLATEAU À CARTES
Vaincre S De (V) 501506
# 34
MPN: 80-90018
INSIGNE, CONSOLE, Aston Martin
Jusqu'à (V) 500515 + 500522-525
depuis £58,91
depuis £58,91
# 35
MPN: 1R12-834359-AC
TIROIR PORTE-CARTES, AVANT
Jusqu'à (V) 500515 + 500522-525
depuis £75,30
depuis £75,30
# -
-
TIROIR, FAÇADE, CHROME SATINÉ
À partir de (V) 500516-21 + 526, jusqu'à (V) 501285
# -
-
TIROIR, AVANT
De (V) 501286
# -
-
TIROIR, AVANT
Vaincre S De (V) 501506
# -
-
PLATEAU À MONNAIE
# 36
MPN: 1R12-69-10204
PLAQUE DE VERROU, RANGEMENT PASSAGER, GAUCHE
depuis £2,81
depuis £2,81
# 36
MPN: 1R12-69-10205
PLAQUE DE VERROU, RANGEMENT PASSAGER, DROIT
depuis £2,81
depuis £2,81
# 37
MPN: 700612
VIS, M4X16 PAN HD, POZI
Fixation de la plaque de verrouillage
# -
-
Rondelle, ORDINAIRE, M4
Fixation de la plaque de verrouillage
# -
-
KIT, BOITE A GANTS
# 38
MPN: 700126
VIS, FLG, M6X20
depuis £1,81
depuis £1,81
# 39
MPN: 700114
ÉCROU, FLG, M5
depuis £86,01
depuis £86,01
# 40
MPN: W520410-S424
ÉCROU, FLG, M4
# 41
MPN: 697495
VIS, FLG, N°8X13 ST
depuis £0,47
depuis £0,47
# 42
MPN: 700167
VIS, FLG, M8X12
# 43
MPN: 695563
VIS, FLG, M6X16
# 44
MPN: 700253
PATCHLOCK, FLG, M8X20
depuis £0,47
depuis £0,47
# 45
MPN: 1R12-834816-AAW
PORTE, COUVERCLE DE BOITE A FUSIBLES, GARNIE
Jusqu'à (V) 501105
# 45
MPN: 3R12-834816-AAW
PORTE, COUVERCLE DE BOITE A FUSIBLES, GARNIE
De (V) 501106
depuis £142,73
depuis £142,73
# 46
MPN: 41-84347
Rondelle, M8X25 DE
depuis £9,00
depuis £9,00
# 47
MPN: 700130
Noix, M8
depuis £0,51
depuis £0,51
# 48
MPN: 699798
VIS, M8X16, SKT BTN FLG
depuis £0,77
depuis £0,77
# 49
MPN: 697495
VIS, FLG, N° 8X13
depuis £0,47
depuis £0,47
# 50
MPN: 697251
ÉCROU, FLG, M5
# 51
MPN: 697810
Rondelle, M6, GRAND OD, ST STL
# 52
MPN: 700613
VIS, FLG, M6X12
# 53
MPN: 699614
Rondelle, ORDINAIRE, 6.8X22X2
depuis £10,77
depuis £10,77
# 54
MPN: 697177
ÉCROU, FLG, M6
depuis £0,47
depuis £0,47
# 55
MPN: 700275
VIS À TÊTE DE Rondelle , 4.2X13
depuis £0,47
depuis £0,47
# -
-
ÉTIQUETTE DE SÉCURITÉ ENFANT, AVERTISSEMENT D'AIRBAG
RHD
# -
-
ÉTIQUETTE DE SÉCURITÉ ENFANT, AVERTISSEMENT D'AIRBAG
Conduite à gauche
# 56
MPN: 1R12-834056-AA
SUPPORT DE PANNEAU LATÉRAL
# 57
MPN: 700168
VIS, M6X12
# -
-
BANDE D'ÉTANCHÉITÉ, MOUSSE AUTO-ADHÉSIVE
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2001) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2001) CONSOLE CENTRALE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2001) CONSOLE CENTRALE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2001) CAISSONS ET FERRURES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2001) GARNITURE SUPÉRIEURE ET DOUBLURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2001) GARNITURE ARRIÈRE, 2+0 SCHÉMA DES PIÈCES")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2001) GARNITURE ARRIÈRE, 2+2 SCHÉMA DES PIÈCES")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2001) SIÈGES ET CEINTURES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2001) SIÈGES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2001) SIÈGES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2001) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2001) INSONORISATION SCHÉMA DES PIÈCES")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2001) LES TAPIS SCHÉMA DES PIÈCES")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2001) BOÎTIER ET TAPIS DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2001) DÉFLECTEUR DE CHALEUR ET BOUCLIERS SCHÉMA DES PIÈCES")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2001) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2001) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2001) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2001) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2001) AMÉNAGEMENT INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2001) MODULES DE CONTRÔLE SCHÉMA DES PIÈCES")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2001) DIVERS SCHÉMA DES PIÈCES")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2001) BLOC-CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2001) VILEBREQUIN, PISTONS ET BIELLES SCHÉMA DES PIÈCES")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2001) TÊTES DE CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2001) CAPOT AVANT, CHAÎNES ET PIGNONS SCHÉMA DES PIÈCES")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2001) COURROIES D'ENTRAÎNEMENT, TENDEURS ET POULIES SCHÉMA DES PIÈCES")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2001) POMPE À HUILE ET CARTER SCHÉMA DES PIÈCES")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME DE REFROIDISSEMENT PAR EAU SCHÉMA DES PIÈCES")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2001) CAPOT DU VENTILATEUR DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2001) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2001) COMPOSANTS ÉLECTRIQUES DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2001) COLLECTEURS D'ADMISSION ET PAPILLONS SCHÉMA DES PIÈCES")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2001) FILTRES À AIR ET CAPTEURS MAF SCHÉMA DES PIÈCES")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2001) RAILS DE CARBURANT ET INJECTEURS SCHÉMA DES PIÈCES")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME D'ÉMISSION PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME DE VIDE, MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2001) TUYAU DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2001) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2001) TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2001) TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME DE DÉRIVATION DES GAZ D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2001) BOÎTE DE VITESSES ET EMBRAYAGE ASM SCHÉMA DES PIÈCES")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2001) TRANSMISSION DE REFROIDISSEMENT À L'HUILE SCHÉMA DES PIÈCES")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2001) ESSIEU DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME HYDRAULIQUE ASM SCHÉMA DES PIÈCES")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2001) ENSEMBLE DIFFÉRENTIEL, ENTRAÎNEMENT ET ARBRES DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2001) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2001) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2001) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2001) DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2001) BOOSTER ET MODULATEUR DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2001) FREINS AVANT SCHÉMA DES PIÈCES")
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2001) FREINS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2001) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2001) ÉQUIPEMENT DE PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2001) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2001) LAMPES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2001) LAMPES ET AMPOULES D'INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2001) LAVE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2001) ESSUIE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2001) COMPOSANTS DU SOUS-CAPOT SCHÉMA DES PIÈCES")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2001) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2001) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2001) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2001) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2001) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2001) DIVERTISSEMENT EN VOITURE SCHÉMA DES PIÈCES")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2001) DIVERTISSEMENT EN VOITURE SCHÉMA DES PIÈCES")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2001) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2001) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2001) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2001) RELAIS SCHÉMA DES PIÈCES")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2001) FUSIBLES SCHÉMA DES PIÈCES")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2001) HARNAIS SCHÉMA DES PIÈCES")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2001) MORPHOLOGIE DU CORPS SCHÉMA DES PIÈCES")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2001) STRUCTURE DE SUPPORT DU CORPS AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2001) UNDERBODY1 SCHÉMA DES PIÈCES")
-part-diagram-7.1a3.2.webp "ASTON MARTIN VANQUISH (2001) UNDERBODY2 SCHÉMA DES PIÈCES")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2001) STRUCTURE D'IMPACT AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2001) MÉCANISME DE VOLET DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2001) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2001) MÉCANISME DE VERROUILLAGE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2001) BONNET SCHÉMA DES PIÈCES")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2001) AILES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2001) COUVERCLE DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2001) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2001) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2001) PARE-CHOCS AVANT ET TABLIER SCHÉMA DES PIÈCES")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2001) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2001) VERRE ET FINITIONS SCHÉMA DES PIÈCES")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2001) VERRE ET CADRES DE PORTE SCHÉMA DES PIÈCES")
