VALABLE JUSQU'AU VIN 501948
-part-diagram-7.6a.webp)

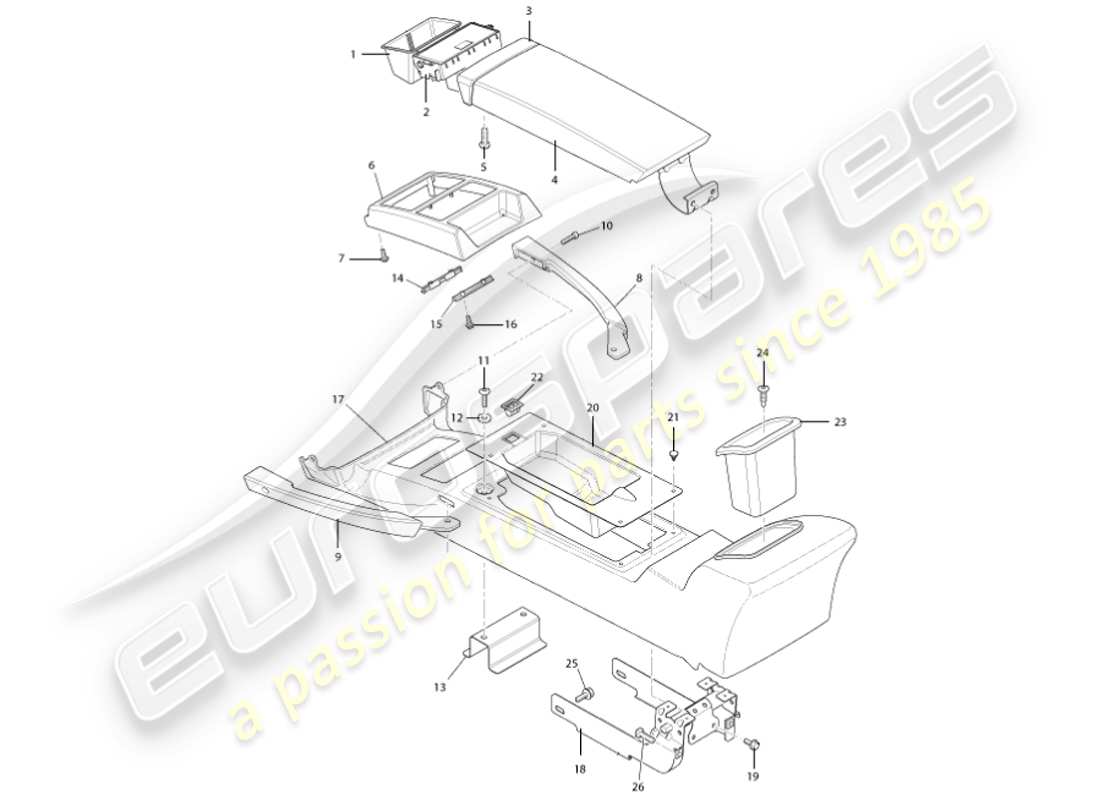

7.6A - Console centrale et garniture
Aston Martin Vanquish (2001) Centre Console & Trim Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 0
MPN: 1R12-830922-AGW
TUNNEL, ENSEMBLE DE CONSOLE
Jusqu'à (V) 500515 + 500522-525
# 0
MPN: 1R12-833473-ABW
TUNNEL, ENSEMBLE DE CONSOLE, 2+0
Jusqu'à (V) 500515 + 500522-525
# 0
MPN: 3R12-835560-AAW
TUNNEL, ENSEMBLE DE CONSOLE, (PLATEAU)
De (V) 500516-21 + 526 jusqu'à 500820
# 0
MPN: 3R12-835560-ABW
TUNNEL, ENSEMBLE DE CONSOLE, (PLATEAU)
(Loquet magnétique) De (V) 500821
# 0
MPN: 3R12-835621-AAW
TUNNEL, ENSEMBLE DE CONSOLE, (PLATEAU) 2+0
De (V) 500516-21 + 526 jusqu'à 500820
# 0
MPN: 3R12-833473-ABW
TUNNEL, ENSEMBLE DE CONSOLE, (PLATEAU) 2+0
(Loquet magnétique) De (V) 500821
# 0
MPN: 5R13-044J84-BAW
ENSEMBLE CONSOLE CENTRALE (2+2) FUMEURS
Vaincre S De (V) 501506
# 0
MPN: 5R13-044J84-CAW
ENSEMBLE CONSOLE CENTRALE (2+2) PORTE-GOBELET
Vaincre S De (V) 501506
# 0
MPN: 5R13-044J84-AAW
ENSEMBLE CONSOLE CENTRALE (2+2) PLATEAU À BIJOUX
Vaincre S De (V) 501506
# 0
MPN: 5R13-044J84-EAW
ENSEMBLE CONSOLE CENTRALE (2+0) FUMEURS
Vaincre S De (V) 501506
# 0
MPN: 5R13-044J84-FAW
ENSEMBLE CONSOLE CENTRALE (2+0) PORTE-GOBELET
Vaincre S De (V) 501506
# 0
MPN: 5R13-044J84-DAW
ENSEMBLE CONSOLE CENTRALE (2+0) PLATEAU À BIJOUX
Vaincre S De (V) 501506
# 0
MPN: 5R13-C04350-CAW
ENSEMBLE CONSOLE CENTRALE, PEINT
Vaincre S De (V) 501506 Jusqu'à 501948
# 0
MPN: 5R13-C04350-ABW
ENSEMBLE CONSOLE CENTRALE, GARNITURE
Vaincre S De (V) 501506 Jusqu'à 501948
depuis £1 346,27
depuis £1 346,27
# 0
MPN: 6R13-C04350-AAW
ENSEMBLE CONSOLE CENTRALE, GARNITURE
06MY De (V) 501949
depuis £1 425,08
depuis £1 425,08
# 0
MPN: 4R12-836024-AAW
TUNNEL, ENSEMBLE CONSOLE, PORTE-GOBELET
Facultatif
# 0
MPN: 4R12-836028-AAW
TUNNEL, ENSEMBLE CONSOLE, PORTE-GOBELET 2+0
Facultatif
# 0
MPN: 4R12-836025-AAW
ENSEMBLE PORTE-GOBELET, COMPLET
Facultatif
depuis £463,86
depuis £463,86
# 0
MPN: 6R13-836022-AA
PORTE-GOBELET
06MY De (V) 501949
depuis £501,01
depuis £501,01
# 1
MPN: 1R12-835244-AA
ENSEMBLE PLATEAU À BIJOUX
depuis £403,67
depuis £403,67
# -
-
FINITION, PLATEAU À BIJOUX, DROIT
06MY De (V) 501949
# -
-
FINITION, PLATEAU À BIJOUX SUPÉRIEUR, LH
06MY De (V) 501949
# -
-
PANNEAU EN MOUSSE, CÔTÉ SURROUND DU PLATEAU À BIJOUX, DROIT
06MY De (V) 501949
# -
-
PANNEAU EN MOUSSE, CÔTÉ SURROUND DU PLATEAU À BIJOUX, LH
06MY De (V) 501949
# 2
MPN: 1R12-834232-AA
PLATEAU À CENDRES
depuis £175,52
depuis £175,52
# -
-
COUVERCLE, CENDRIER
# -
-
PLATEAU INSERT, NON FUMEUR
Jusqu'à (V) 500515 + 500522-525
# 3
MPN: 1R12-831901-AD
POIGNÉE, COUVERCLE DE CONSOLE TUNNEL
Jusqu'à (V) 500515 + 500522-525
depuis £167,69
depuis £167,69
# 3
MPN: 3R12-831901-AB
POIGNÉE, COUVERCLE DE CONSOLE TUNNEL
Du (V) 500516-21+526 au Jusqu'à 500820
depuis £192,82
depuis £192,82
# 3
MPN: 3R12-835833-AA
POIGNÉE, COUVERCLE DE CONSOLE TUNNEL
(Loquet magnétique) De (V) 500821
depuis £192,82
depuis £192,82
# 4
MPN: 1R12-830929-ACW
ENSEMBLE COUVERCLE, BOITE DE RANGEMENT TUNNEL
Jusqu'à (V) 500515 + 500522-525
depuis £805,55
depuis £805,55
# 4
MPN: 1R12-830929-ADW
ENSEMBLE COUVERCLE, BOITE DE RANGEMENT TUNNEL
De (V) 500516-21 + 526 jusqu'à 500820
depuis £776,29
depuis £776,29
# 4
MPN: 3R12-830929-ABW
ENSEMBLE COUVERCLE, BOITE DE RANGEMENT TUNNEL
(Loquet magnétique) De (V) 500821
depuis £872,29
depuis £872,29
# -
-
COUVERCLE, INTERIEUR, BOITE DE RANGEMENT TUNNEL
# 5
MPN: 693824
VIS, M4X20 PAN
Poignée au couvercle
depuis £0,47
depuis £0,47
# -
-
PANNEAU DE CENDRIER PEINT
Du (V) 500516-21+526 au Jusqu'à 501948
# 6
MPN: 4R12-830920-AA
MONTAGE DU PANNEAU, DU CENDRIER ET DE L'INTERRUPTEUR
Jusqu'à (V) 501948
# 6
MPN: 1R12-834239-AA
PLATEAU À CENDRES ENSEMBLE DE PANNEAU
Jusqu'à (V) 501285
depuis £249,99
depuis £249,99
# 6
MPN: 4R12-834239-AA
PLATEAU À CENDRES ENSEMBLE DE PANNEAU
De (V) 501286 Jusqu'à (V) 501948
depuis £544,57
depuis £544,57
# 6
MPN: 6R13-834239-AA
ENSEMBLE DE PANNEAU, PLATEAU À CENDRES
De(V) 501949
# -
-
PLATEAU À CENDRES
De(V) 501949
# 7
MPN: 697630
VIS, NON.8 X 5/8
depuis £0,47
depuis £0,47
# 8
MPN: 1R12-830918-AE
RAIL, POIGNÉE CENTRALE, DROIT, CHROME SATINÉ
Jusqu'à (V) 500515 + 500522-525
depuis £318,01
depuis £318,01
# 9
MPN: 1R12-830919-AE
RAIL, POIGNÉE CENTRALE, LH, CHROME SATINÉ
Jusqu'à (V) 500515 + 500522-525
depuis £318,01
depuis £318,01
# 9
MPN: 1R12-834644-AB
RAIL, POIGNÉE CENTRALE, DROIT, CHROME BRILLANT
Jusqu'à (V) 500515 + 500522-525
# 9
MPN: 1R12-834645-AB
RAIL, POIGNÉE CENTRALE, LH, CHROME BRILLANT
Jusqu'à (V) 500515 + 500522-525
# 9
MPN: 1R12-830918-AG
RAIL, POIGNÉE CENTRALE, DROIT, CHROME SATINÉ
De (V) 500516-21 + 526 jusqu'à 03
depuis £335,82
depuis £335,82
# 9
MPN: 1R12-830919-AG
RAIL, POIGNÉE CENTRALE, LH, CHROME SATINÉ
De (V) 500516-21 + 526 jusqu'à 03
depuis £335,82
depuis £335,82
# 9
MPN: 1R12-834644-AE
RAIL, POIGNÉE CENTRALE, DROIT, CHROME BRILLANT
De (V) 500516-21 + 526 jusqu'à 03
depuis £340,36
depuis £340,36
# 9
MPN: 1R12-834645-AE
RAIL, POIGNÉE CENTRALE, LH, CHROME BRILLANT
De (V) 500516-21 + 526 jusqu'à 03
depuis £340,36
depuis £340,36
# 9
MPN: 3R12-836194-AA
RAIL, GRAPPE CENTRALE, DROIT
De (V) 501286
depuis £154,29
depuis £154,29
# 9
MPN: 3R12-836195-AA
RAIL, GRAPPE CENTRALE, LH
De (V) 501286
depuis £154,29
depuis £154,29
# 10
MPN: 1R12-834615-AA
VIS, M6X30 SKT HD ST/STL
Fixation de la barre d'appui
depuis £0,79
depuis £0,79
# 11
MPN: 699305
VIS, M6X20 SKT BTN HD
Fixation de la barre d'appui
depuis £0,47
depuis £0,47
# 12
MPN: 697286
Rondelle, M5, GRAND OD
Fixation de la barre d'appui
depuis £0,88
depuis £0,88
# 13
MPN: 1R12-831611-AC
SUPPORT DE MONTAGE SUR RAIL D'APPUI
# 14
MPN: 1R12-834233-AA
PLAQUE DE SERRAGE, AVANT
# 15
MPN: 1R12-834234-AA
PLAQUE DE SERRAGE, ARRIÈRE
# 16
MPN: 695145
VIS, NON.10 X 1/2
Plaques de serrage sur le panneau du cendrier
depuis £0,47
depuis £0,47
# 17
MPN: 1R12-830923-AFW
PANNEAU, TUNNEL, CONSOLE, DÉTAILLÉ, 2+2 (FUMEUR)
depuis £901,64
depuis £901,64
# 17
MPN: 3R12-835561-AAW
PANNEAU, TUNNEL, CONSOLE, DÉTAILLÉ, 2+2 (SANS FUMÉE)
À partir de (V) 500516-21 + 526
# 17
MPN: 3R12-835622-AAW
PANNEAU, TUNNEL, CONSOLE, DÉTAILLÉ, 2+0 (SANS FUMÉE)
À partir de (V) 500516-21 + 526
# -
-
PLATEAU À BIJOUX, DÉTAILLÉ, NON FUMEUR
À partir de (V) 500516-21 + 526
# 18
MPN: 1R12-833162-AA
SUPPORT, SUPPORT DE CHARNIÈRE, CONSOLE TUNNEL
# 19
MPN: 700159
VIS, FLG, M6X20
# 20
MPN: 1R12-830927-AE
COFFRE DE RANGEMENT TUNNEL, INTÉRIEUR
Jusqu'à (V) 500515 + 500522-525
depuis £55,14
depuis £55,14
# 20
MPN: 3R12-835798-AA
COFFRE DE RANGEMENT TUNNEL, INTÉRIEUR
(Loquet magnétique) De (V) 500821
depuis £49,91
depuis £49,91
# 20
MPN: 4R12-835798-AA
COFFRE DE RANGEMENT TUNNEL, INTÉRIEUR, FÉDÉRAL
De (V) 501286
depuis £49,98
depuis £49,98
# 20
MPN: 5R13-C11600-AAW
COFFRE DE RANGEMENT TUNNEL, INTÉRIEUR, EURO
Vaincre S De (V) 501506
depuis £172,45
depuis £172,45
# 20
MPN: 5R13-C11600-BAW
COFFRE DE RANGEMENT TUNNEL, INTÉRIEUR, FÉDÉRAL
Vaincre S De (V) 501506
depuis £233,06
depuis £233,06
# 21
MPN: 700076
FIXATION, SAPIN
depuis £0,47
depuis £0,47
# 22
MPN: 1R12-69-10191
LOQUET, FEMELLE, BOITE DE RANGEMENT TUNNEL
Jusqu'à (V) 500820
depuis £16,95
depuis £16,95
# 22
MPN: 3R12-805834-AA
LOQUET MAGNÉTIQUE
De (V) 500821
depuis £6,78
depuis £6,78
# -
-
Rondelle, VERROU MAGNÉTIQUE
De (V) 500821
# 23
MPN: 1R12-834192-AA
COFFRE DE RANGEMENT, CONSOLE CENTRALE ARRIÈRE, 2+0 UNIQUEMENT
depuis £45,03
depuis £45,03
# 23
MPN: 5R13-048W42-AAW
COFFRE DE RANGEMENT, CONSOLE CENTRALE ARRIÈRE, GARNITURE, 2+0
Vaincre S De (V) 501506
depuis £163,59
depuis £163,59
# 24
MPN: 699798
VIS, M6X16 SKT BTN
Boîte de rangement à insérer
depuis £0,77
depuis £0,77
# 25
MPN: 700132
BOULON, FLG, M6X10
# 26
MPN: 700987
VIS M4X16 PAN HD
# -
-
VIS, FLG, M8X20
Fixation arrière de la console, 2 +2 uniquement
# -
-
SUPPORT DE MONTAGE, CONSOLE CENTRALE INFÉRIEURE
06MY De (V) 501949
# -
-
CLIP, BORD DE PANNEAU
06MY De (V) 501949
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2001) CONSOLE CENTRALE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2001) CAISSONS ET FERRURES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2001) GARNITURE SUPÉRIEURE ET DOUBLURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2001) GARNITURE ARRIÈRE, 2+0 SCHÉMA DES PIÈCES")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2001) GARNITURE ARRIÈRE, 2+2 SCHÉMA DES PIÈCES")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2001) SIÈGES ET CEINTURES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2001) SIÈGES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2001) SIÈGES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2001) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2001) INSONORISATION SCHÉMA DES PIÈCES")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2001) LES TAPIS SCHÉMA DES PIÈCES")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2001) BOÎTIER ET TAPIS DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2001) DÉFLECTEUR DE CHALEUR ET BOUCLIERS SCHÉMA DES PIÈCES")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2001) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2001) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2001) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2001) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2001) AMÉNAGEMENT INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2001) MODULES DE CONTRÔLE SCHÉMA DES PIÈCES")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2001) DIVERS SCHÉMA DES PIÈCES")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2001) BLOC-CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2001) VILEBREQUIN, PISTONS ET BIELLES SCHÉMA DES PIÈCES")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2001) TÊTES DE CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2001) CAPOT AVANT, CHAÎNES ET PIGNONS SCHÉMA DES PIÈCES")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2001) COURROIES D'ENTRAÎNEMENT, TENDEURS ET POULIES SCHÉMA DES PIÈCES")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2001) POMPE À HUILE ET CARTER SCHÉMA DES PIÈCES")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME DE REFROIDISSEMENT PAR EAU SCHÉMA DES PIÈCES")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2001) CAPOT DU VENTILATEUR DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2001) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2001) COMPOSANTS ÉLECTRIQUES DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2001) COLLECTEURS D'ADMISSION ET PAPILLONS SCHÉMA DES PIÈCES")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2001) FILTRES À AIR ET CAPTEURS MAF SCHÉMA DES PIÈCES")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2001) RAILS DE CARBURANT ET INJECTEURS SCHÉMA DES PIÈCES")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME D'ÉMISSION PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME DE VIDE, MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2001) TUYAU DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2001) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2001) TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2001) TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME DE DÉRIVATION DES GAZ D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2001) BOÎTE DE VITESSES ET EMBRAYAGE ASM SCHÉMA DES PIÈCES")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2001) TRANSMISSION DE REFROIDISSEMENT À L'HUILE SCHÉMA DES PIÈCES")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2001) ESSIEU DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2001) SYSTÈME HYDRAULIQUE ASM SCHÉMA DES PIÈCES")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2001) ENSEMBLE DIFFÉRENTIEL, ENTRAÎNEMENT ET ARBRES DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2001) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2001) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2001) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2001) DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2001) BOOSTER ET MODULATEUR DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2001) FREINS AVANT SCHÉMA DES PIÈCES")
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2001) FREINS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2001) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2001) ÉQUIPEMENT DE PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2001) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2001) LAMPES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2001) LAMPES ET AMPOULES D'INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2001) LAVE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2001) ESSUIE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2001) COMPOSANTS DU SOUS-CAPOT SCHÉMA DES PIÈCES")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2001) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2001) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2001) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2001) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2001) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2001) DIVERTISSEMENT EN VOITURE SCHÉMA DES PIÈCES")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2001) DIVERTISSEMENT EN VOITURE SCHÉMA DES PIÈCES")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2001) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2001) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2001) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2001) RELAIS SCHÉMA DES PIÈCES")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2001) FUSIBLES SCHÉMA DES PIÈCES")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2001) HARNAIS SCHÉMA DES PIÈCES")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2001) MORPHOLOGIE DU CORPS SCHÉMA DES PIÈCES")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2001) STRUCTURE DE SUPPORT DU CORPS AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2001) UNDERBODY1 SCHÉMA DES PIÈCES")
-part-diagram-7.1a3.2.webp "ASTON MARTIN VANQUISH (2001) UNDERBODY2 SCHÉMA DES PIÈCES")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2001) STRUCTURE D'IMPACT AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2001) MÉCANISME DE VOLET DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2001) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2001) MÉCANISME DE VERROUILLAGE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2001) BONNET SCHÉMA DES PIÈCES")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2001) AILES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2001) COUVERCLE DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2001) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2001) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2001) PARE-CHOCS AVANT ET TABLIER SCHÉMA DES PIÈCES")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2001) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2001) VERRE ET FINITIONS SCHÉMA DES PIÈCES")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2001) VERRE ET CADRES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2001) FASCI ET GARNITURES SCHÉMA DES PIÈCES")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2001) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
