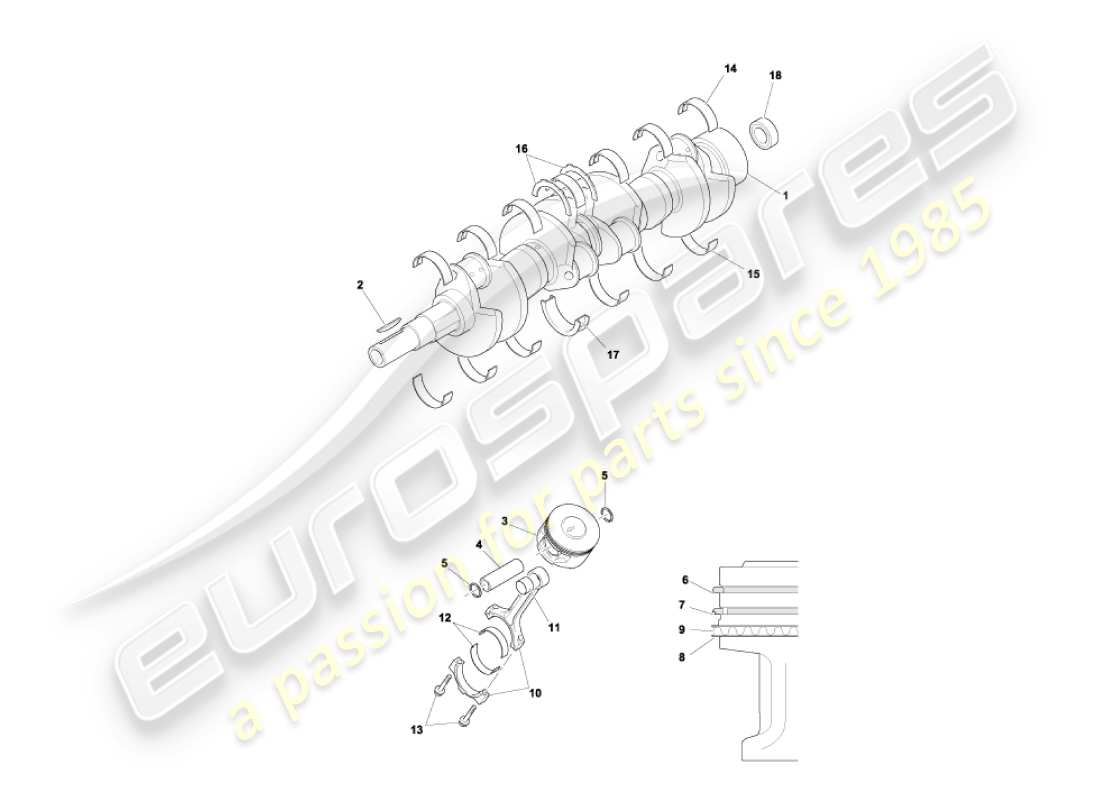

1.2 - Vilebrequin, Pistons et Bielles
Aston Martin Vanquish (2002) Crankshaft, Pistons & Rods Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 1R1E-6303-DB
Vilebrequin
# 2
MPN: 02-85008
CLÉ DE VILEBREQUIN, 4.76 X 53.5
depuis £18,15
depuis £18,15
# -
-
ENSEMBLE PISTON ET BIELLE
# -
-
ENSEMBLE PISTON ET BIELLE
Vaincre S De (V) 501506
# 3
MPN: 1R12-02-10059
PISTON
depuis £221,33
depuis £221,33
# 3
MPN: 4G43-02-10195
PISTON
Vaincre S De (V) 501506
# 4
MPN: 02-85010
GOUPILLE, PISTON
# 4
MPN: 5R13-6135-AA
GOUPILLE, PISTON
Vaincre S De (V) 501506
depuis £63,40
depuis £63,40
# 5
MPN: 02-85136
RETENUE D'AXE DE PISTON
# 5
MPN: 2X4E-6140-AA
RETENUE D'AXE DE PISTON
Vaincre S De (V) 501506
# 6
MPN: 1R12-02-10060
SEGMENT DE PISTON DE COMPRESSION, SUPÉRIEUR
depuis £26,25
depuis £26,25
# 7
MPN: 02-85013
SEGMENT DE PISTON, COMPRESSION, INFÉRIEUR
depuis £13,08
depuis £13,08
# 8
MPN: 02-85014
SEGMENT DE SEGMENT DE PISTON DE COMMANDE D'HUILE
depuis £7,30
depuis £7,30
# 9
MPN: 02-85015
ENTRETOISE, SEGMENT DE PISTON, COMMANDE D'HUILE
depuis £6,69
depuis £6,69
# 10
MPN: 1R12-02-10162
ENSEMBLE DE BIELLE
# 10
MPN: 5R13-6200-BA
ENSEMBLE DE BIELLE
Vaincre S De (V) 501506
depuis £674,82
depuis £674,82
# 11
MPN: 02-85135
DOUILLE DE BIELLE
# 11
MPN: 5R13-6207-AA
DOUILLE DE BIELLE
Vaincre S De (V) 501506
depuis £6,34
depuis £6,34
# 12
MPN: 6E5E-6211-AB
ROULEMENT DE BIELLE
depuis £15,12
depuis £15,12
# -
-
ROULEMENT DE BIELLE, 0.25
0.25mm sous-dimensionné
# 13
MPN: 02-85018
BOULON DE BIELLE
TOUJOURS REMPLACER. NE PAS RÉUTILISER
depuis £11,48
depuis £11,48
# 13
MPN: 1R12-02-10677
BOULON DE BIELLE
Vaincre S De (V) 501506
depuis £34,33
depuis £34,33
# 14
MPN: 4R3E-6333-AA
ROULEMENT DE VILEBREQUIN PRINCIPAL SUPÉRIEUR - GRADE 1
depuis £7,02
depuis £7,02
# 14
MPN: 4R3E-6333-BA
ROULEMENT DE VILEBREQUIN PRINCIPAL SUPÉRIEUR - GRADE 2
depuis £9,93
depuis £9,93
# 14
MPN: 4R3E-6333-CA
ROULEMENT DE VILEBREQUIN PRINCIPAL SUPÉRIEUR - GRADE 3
depuis £16,92
depuis £16,92
# 15
MPN: 4R3E-6A338-AA
ROULEMENT DE VILEBREQUIN PRINCIPAL INFÉRIEUR
Remplacement
Remplacement
# 15
MPN: 4R3E-6A338-BA
ROULEMENT DE VILEBREQUIN PRINCIPAL INFÉRIEUR (.012)
depuis £11,77
depuis £11,77
# 15
MPN: 4R3E-6A338-CA
ROULEMENT DE VILEBREQUIN PRINCIPAL INFÉRIEUR (.014)
depuis £16,92
depuis £16,92
# 16
MPN: 4W7E-6A341-AA
Rondelle DE BUTÉE DE VILEBREQUIN SUPÉRIEURE
Remplacement
Remplacement
# 17
MPN: 4R3E-6A339-AA
Rondelle DE BUTÉE DE VILEBREQUIN INFÉRIEURE
depuis £11,12
depuis £11,12
Cette pièce remplace le numéro de pièce 02-85022
# 17
MPN: 4R3E-6A339-BA
Rondelle DE BUTÉE DE VILEBREQUIN INFÉRIEURE
depuis £34,66
depuis £34,66
# 17
MPN: 4R3E-6A339-CA
Rondelle DE BUTÉE DE VILEBREQUIN INFÉRIEURE
depuis £17,87
depuis £17,87
# 18
MPN: 1R12-02-10061
ROULEMENT DE PILOTE
Non fourni avec un vilebrequin ou un moteur neuf.
depuis £20,07
depuis £20,07
