1.5 - Pompe à huile et carter

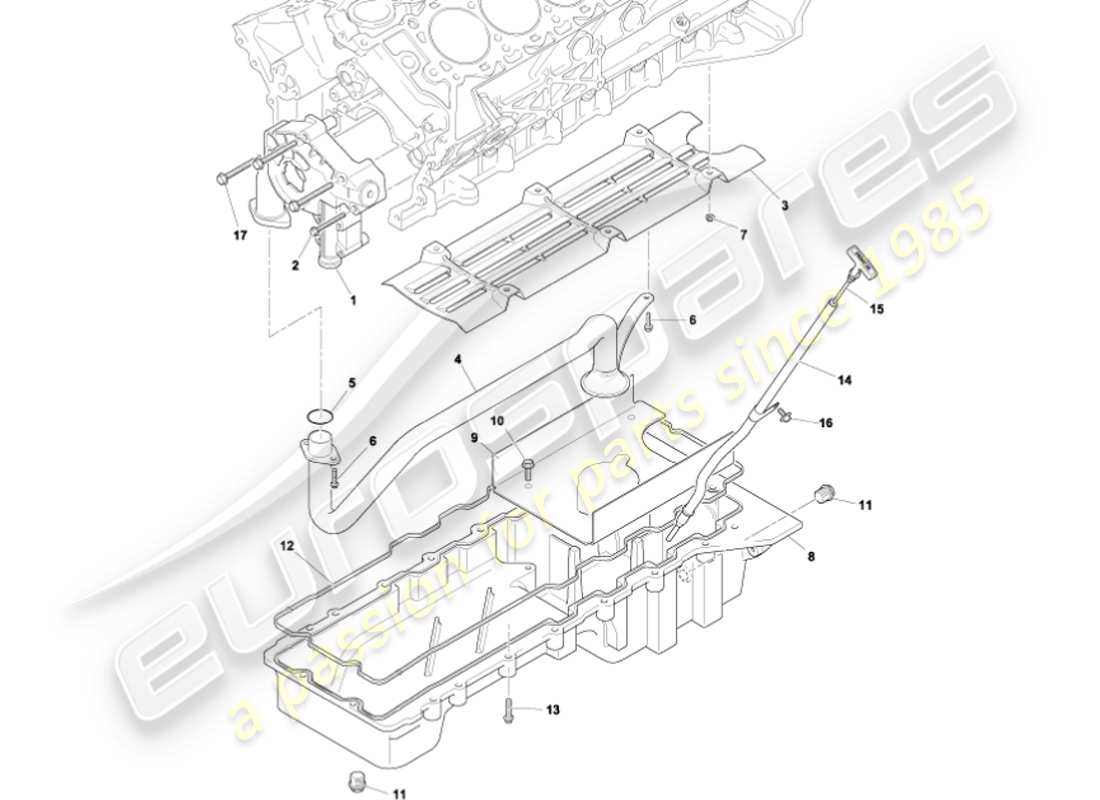

Aston Martin Vanquish (2002) Oil Pump & Sump Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 1R12-04-10072
ENSEMBLE POMPE À HUILE
# 1
MPN: 1R1E-6621-AC
ENSEMBLE POMPE À HUILE
Vaincre S De (V) 501506
# 2
MPN: 697744
BOULON, M6X27.5
Pompe à huile vers bloc-cylindres
depuis £1,40
depuis £1,40
# 3
MPN: 04-85377
PLATEAU DE Dérivation
# 4
MPN: 04-85369
ENSEMBLE DE TUBE DE RAMASSAGE D'HUILE
depuis £644,82
depuis £644,82
# 5
MPN: 1R12-04-10073
JOINT TORIQUE
Tube de collecte vers la pompe à huile
depuis £2,87
depuis £2,87
# 6
MPN: W505584-S437
BOULON, M6X20 PAN HD PIL 8
# 7
MPN: 697820
ÉCROU, FLG, M6, COUREUR LIBRE
Plateau de dérive et écran à bloquer
# 8
MPN: 04-85370
CARTER D'HUILE
# 9
MPN: 04-85378
DÉFLECTEUR DE CARTER D'HUILE
depuis £201,96
depuis £201,96
# 10
MPN: N605891-S437
BOULON, FLG, M6X18.5
Déflecteur vers carter d'huile
# 11
MPN: 697748-PK
BOUCHON DE VIDANGE DE CARTER D'HUILE
Paquet de 10
Remplacement
Remplacement
# 12
MPN: 04-85092
JOINT DE CARTER D'HUILE
depuis £73,11
depuis £73,11
# 13
MPN: 699093
BOULON, FLG, M8X45
Puisard à bloquer
# 14
MPN: 1R12-04-10074
ENSEMBLE DE TUBES, INDICATEUR DE NIVEAU D'HUILE
depuis £49,92
depuis £49,92
# 15
MPN: 04-85566
ENSEMBLE INDICATEUR DE NIVEAU D'HUILE
depuis £68,49
depuis £68,49
# 16
MPN: 697747
BOULON ET Rondelle, M6X20, HEX FLG
depuis £15,41
depuis £15,41
# 17
MPN: 697750
BOULON, M8X70
Pompe à huile vers bloc-cylindres
depuis £2,55
depuis £2,55
# -
-
ÉTIQUETTE DE JAUGE D'HUILE MOTEUR
