2.6A - Tuyaux de carburant

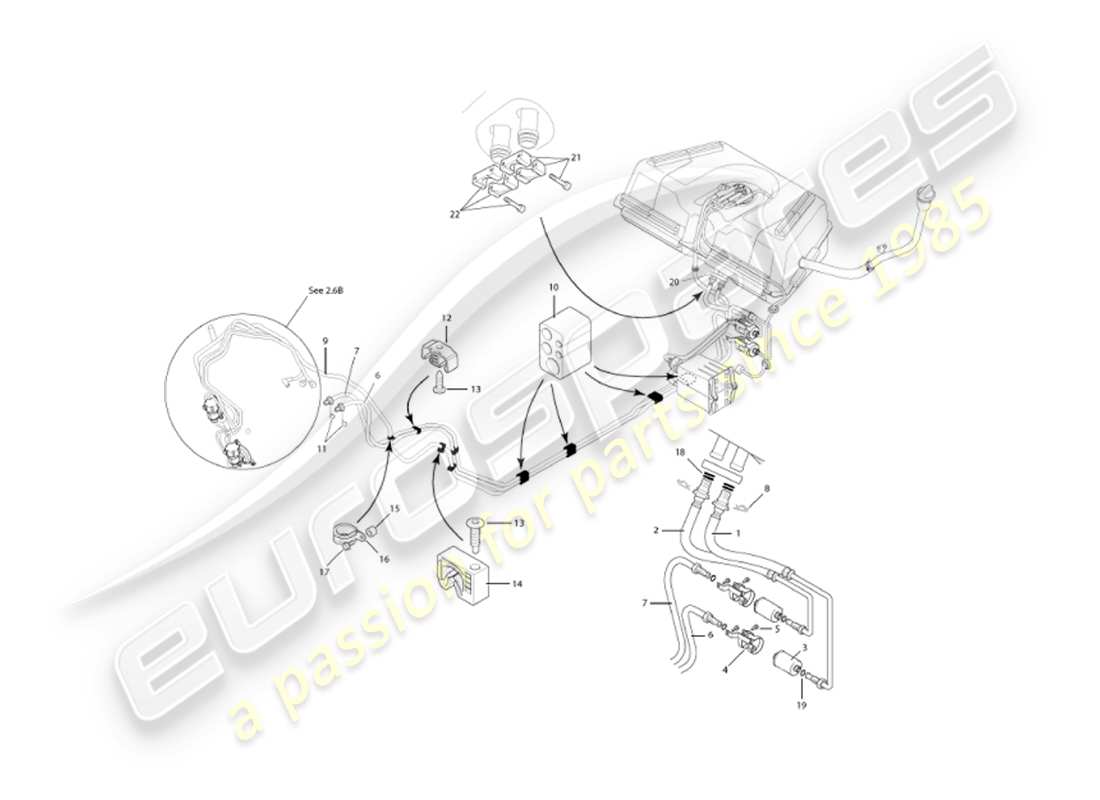

Aston Martin Vanquish (2002) Fuel Pipes Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 1R12-340708-AG
TUYAU DE RESERVOIR DE CARBURANT A FILTRE, DROIT
depuis £256,54
depuis £256,54
# 2
MPN: 1R12-340709-AF
TUYAU DE RÉSERVOIR DE CARBURANT A FILTRE, gauche
depuis £256,54
depuis £256,54
# -
-
FILTRE À CARBURANT ET ENSEMBLE DE SUPPORT
# -
-
ISOLATION, SUPPORT DE MONTAGE DE FILTRE
# 3
MPN: 34-83629
FILTRE À CARBURANT
Remplacement
Remplacement
# 4
MPN: 1R12-34-10015
SUPPORT DE FILTRE À CARBURANT
# 5
MPN: 700123
VIS, FLG, M6X20
# 6
MPN: 1R12-343314-AE
TUYAU, FILTRE À CLOISON, LH
depuis £266,07
depuis £266,07
# 7
MPN: 1R12-343315-AD
TUYAU, FILTRE À CLOISON, DROIT
depuis £259,58
depuis £259,58
# 8
MPN: 34-81446
GOUPILLE D'ALIMENTATION EN CARBURANT
depuis £4,65
depuis £4,65
# 9
MPN: 1R12-340701-AH
TUYAU, CONNECTEUR À CLOISON
depuis £151,95
depuis £151,95
# 10
MPN: 1R12-342027-AB
SUPPORT, TUYAUX DE CARBURANT/FREIN
# 11
MPN: 1R12-34-10084
CLIP ET PINCE, 12.5X15 AVEC ATTACHE
depuis £4,65
depuis £4,65
# 12
MPN: 34-121063-AA
CLIP, (2 X 10MM)
depuis £1,23
depuis £1,23
# 13
MPN: 699276
RIVET FILETAGE
depuis £0,74
depuis £0,74
# 14
MPN: 37-81862
CLIP, SIMPLE
depuis £0,57
depuis £0,57
# 15
MPN: 699675
ESPACEUR
depuis £1,40
depuis £1,40
# 16
MPN: 699630
CLIP DE TUYAU
# 17
MPN: 700108
VIS, M6X25
depuis £10,24
depuis £10,24
# 18
MPN: 700125
JOINT TORIQUE
# 19
MPN: 700141
JOINT TORIQUE
depuis £2,04
depuis £2,04
# 20
MPN: 1R12-341852-AD
JOINT, TUYAU DE RÉSERVOIR DE CARBURANT
# -
-
SUPPORT, TUYAUX DE CARBURANT/FREIN
# 21
MPN: 6R13-14C188-AA
KIT, CLIP À RESSORT, GA
depuis £108,96
depuis £108,96
# 22
MPN: 6R13-14C188-BA
KIT, CLIP À RESSORT, DROIT
depuis £108,96
depuis £108,96
