5.5 - Équipement de pédale

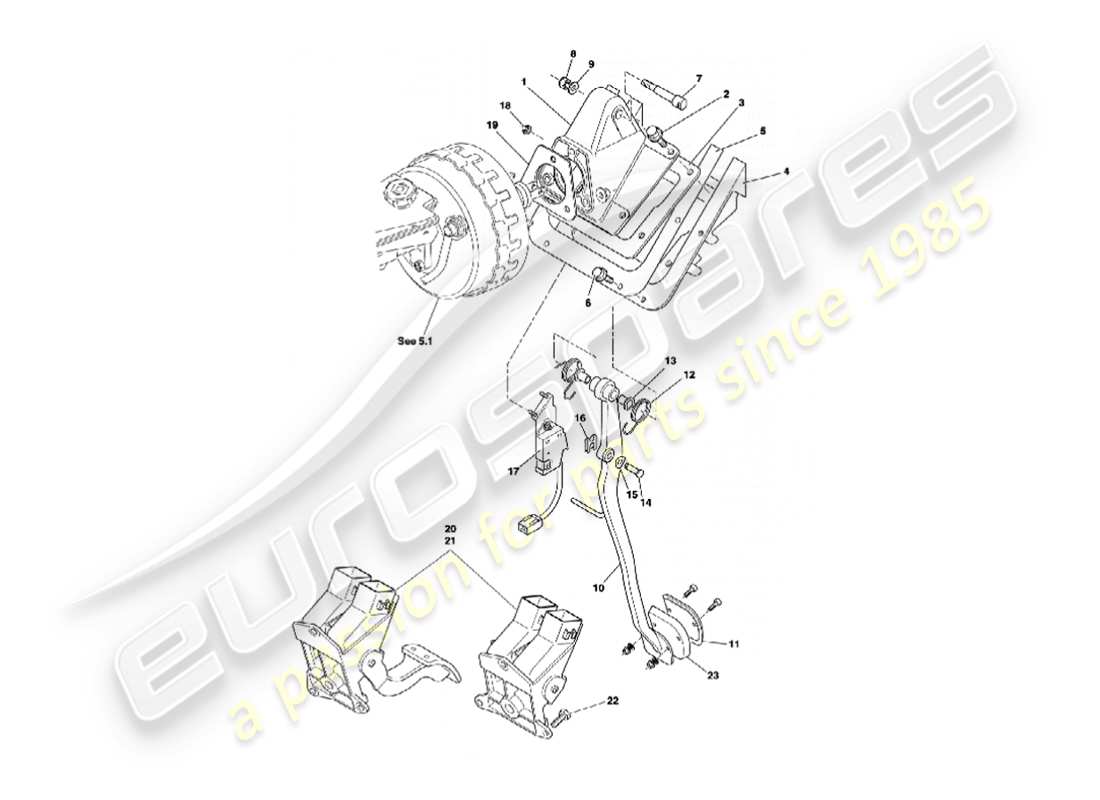

Aston Martin Vanquish (2002) Pedal Gear Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 1R12-29-10124
BOÎTIER - PÉDALE
depuis £38,93
depuis £38,93
# 2
MPN: 697100
VIS, FLG, M8X30
depuis £1,28
depuis £1,28
# 3
MPN: 1R12-29-10125
JOINT DE BOÎTIER DE PÉDALE
depuis £15,16
depuis £15,16
# 4
MPN: 1R12-291404-AF
ADAPTATEUR, BOITE A PEDALE
# 5
MPN: 1R12-293607-AC
JOINT, ADAPTATEUR, BOITE A PEDALE
depuis £4,18
depuis £4,18
# 6
MPN: 700091
VIS, FLG, M8X20
depuis £765,63
depuis £765,63
# 7
MPN: 29-81255
AXE DE PIVOT - PÉDALE DE FREIN
depuis £26,41
depuis £26,41
# 8
MPN: 697291
ÉCROU, NYLOC M10
depuis £1,42
depuis £1,42
# 9
MPN: 697258
Rondelle, ORDINAIRE, M10
depuis £0,47
depuis £0,47
# 10
MPN: 1R12-292846-AC
PÉDALE DE FREIN - ASSEMBLAGE
RHD
depuis £108,56
depuis £108,56
# 10
MPN: 4R12-296298-AA
PÉDALE DE FREIN - ENSEMBLE, (OPTION SVO) RHD
Pour freins améliorés/Vanquish S À partir de (V) 501506
depuis £209,45
depuis £209,45
# 10
MPN: 1R12-292847-AC
PÉDALE DE FREIN - ASSEMBLAGE
Conduite à gauche
# 10
MPN: 4R12-296299-AA
PÉDALE DE FREIN - ENSEMBLE, (OPTION SVO) LHD
Pour freins améliorés/Vanquish S À partir de (V) 501506
depuis £209,45
depuis £209,45
# 11
MPN: 1R12-382811-AE
PLAQUETTE DE PÉDALE DE FREIN
RHD
depuis £57,90
depuis £57,90
# 11
MPN: 1R12-384328-AB
PLAQUETTE DE PÉDALE DE FREIN
Conduite à gauche
depuis £58,41
depuis £58,41
# -
-
VIS DE M5X35 COUSSIN DE PÉDALE
RHD
# -
-
VIS DE M5X35 COUSSIN DE PÉDALE
Conduite à gauche
# -
-
VIS DE M5X30 COUSSIN DE PÉDALE
Conduite à gauche
# -
-
ÉCROU, FLG, M5 COUSSIN DE PÉDALE
# 12
MPN: 29-81257
PRINTEMPS
depuis £51,74
depuis £51,74
# 13
MPN: 29-81271
DOUILLE DE PÉDALE
depuis £0,57
depuis £0,57
# 14
MPN: 29-84879
GOUPILLE COMMUNE
depuis £10,11
depuis £10,11
# 15
MPN: 697294
Rondelle, RESSORT ONDULÉ
# 16
MPN: 29-81239
CLIP, ARBRE NOM DE SÉCURITÉ 5/16
# 17
MPN: 37-85782
COMMUTATEUR DE FEU STOP
depuis £271,97
depuis £271,97
# 18
MPN: 700114
ÉCROU, FLG, M5
depuis £86,01
depuis £86,01
# 19
MPN: 90-84092
joint
depuis £8,78
depuis £8,78
# 20
MPN: 1R12-382240-AC
ENSEMBLE DE PÉDALE D'ACCÉLÉRATEUR
RHD
depuis £476,51
depuis £476,51
# 21
MPN: 1R12-382239-AD
ENSEMBLE DE PÉDALE D'ACCÉLÉRATEUR
Conduite à gauche
depuis £450,95
depuis £450,95
# -
-
CAPTEUR DE POSITION DE LA PÉDALE D'ACCÉLÉRATEUR
# -
-
TAMPON, ENSEMBLE DE PÉDALE D'ACCÉLÉRATEUR
# -
-
VIS DE M5X20 COUSSIN DE PÉDALE
# 22
MPN: 695563
VIS, M6X16
# 23
MPN: 1R12-384737-AB
ENTRETOISE DE PÉDALE DE FREIN
RHD
depuis £19,97
depuis £19,97
# 23
MPN: 1R12-384327-AB
ENTRETOISE DE PÉDALE DE FREIN
Conduite à gauche
depuis £19,97
depuis £19,97
