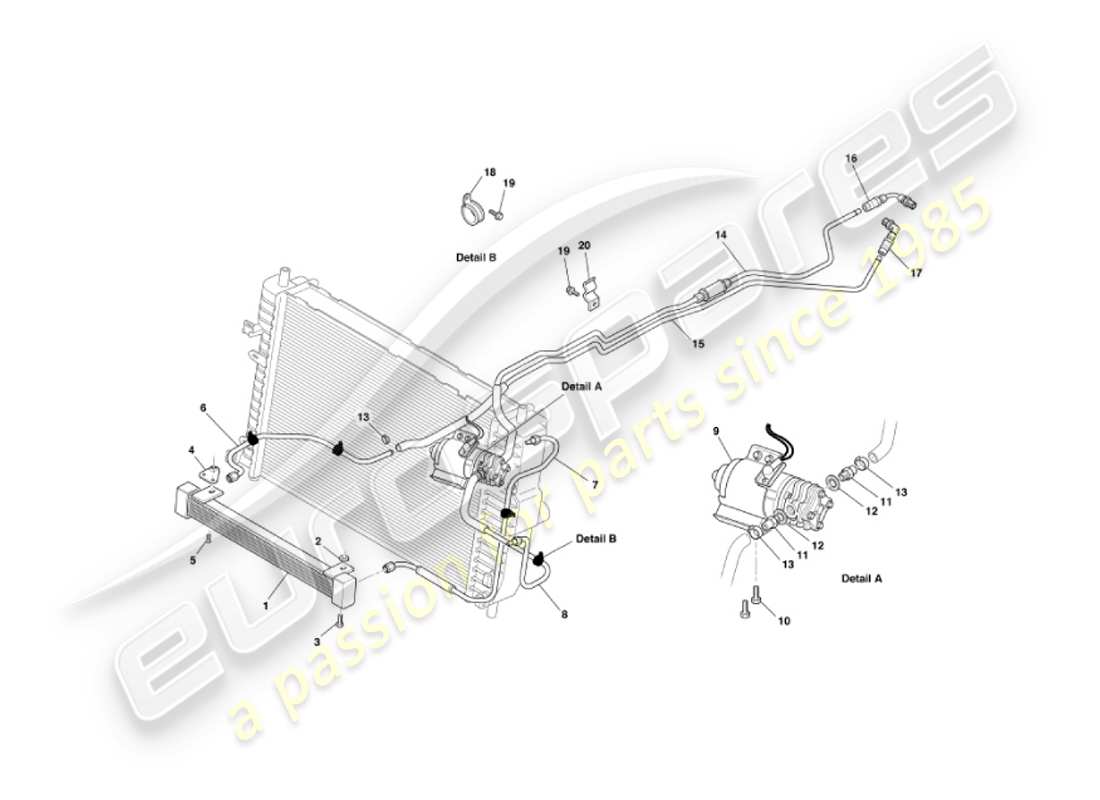

3.2A - Transmission de refroidissement à l'huile
Aston Martin Vanquish (2003) Oil Cooling Transmission Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 1R12-442060-AA
MATRICE, REFROIDISSEUR D'HUILE, TRANSMISSION
depuis £1 302,58
depuis £1 302,58
# 1
MPN: 1R12-445721-AA
REFROIDISSEUR DE TRANSMISSION
Voitures du Moyen-Orient
depuis £1 199,44
depuis £1 199,44
# 1
MPN: 5R13-7A095-AA
ENSEMBLE REFROIDISSEUR, DIFF ET TRANSMISSION
Vaincre S De (V) 501506
depuis £1 905,91
depuis £1 905,91
# 2
MPN: 700150
Rondelle, ORDINAIRE, M8
depuis £0,52
depuis £0,52
# 3
MPN: 700144
BOULON, FLG, M8X20
depuis £5,80
depuis £5,80
# 4
MPN: 1R12-442810-AA
SUPPORT DE REFROIDISSEUR DE TRANSMISSION
depuis £19,48
depuis £19,48
# 5
MPN: 699848
VIS, CSK, M6X25
depuis £0,47
depuis £0,47
# 6
MPN: 1R12-441997-AF
ENSEMBLE DE TUYAU, MATRICE À LA BOÎTE DE VITESSES, (RETOUR)
depuis £475,41
depuis £475,41
# 6
MPN: 1R12-415723-AA
TUYAU, REFROIDISSEUR DE TRANSMISSION AU TUYAU DE RETOUR
Voitures du Moyen-Orient
# 7
MPN: 1R12-444763-AA
ENSEMBLE DE TUYAUX, PACK RADIATEUR, (SUPÉRIEUR) À MATRICE
depuis £53,70
depuis £53,70
# 7
MPN: 1R12-441996-AF
ENSEMBLE DE TUYAU, PACK RADIATEUR, (SUPÉRIEUR) À MATRICE
Partie inférieure de l'article 7
depuis £88,05
depuis £88,05
# -
-
CLIP, TUYAU À TUYAU
Partie inférieure de l'article 7
# -
-
TUYAU DE RADIATEUR AU REFROIDISSEUR DE TRANSMISSION
Voitures du Moyen-Orient
# 8
MPN: 1R12-441995-AE
ENSEMBLE DE TUYAU, POMPE À PACK RAD, (INFÉRIEUR)
depuis £211,38
depuis £211,38
# 9
MPN: 32-122742-AA
POMPE A HUILE, REFROIDISSEMENT DE TRANSMISSION
depuis £766,93
depuis £766,93
# 10
MPN: 700126
VIS, FLG, M6X20
depuis £1,81
depuis £1,81
# 11
MPN: 1R12-442890-AB
QUEUE DE TUYAU, MÂLE, M14X1.5
depuis £26,64
depuis £26,64
# 12
MPN: 1R12-442891-AA
JOINT COLLÉ DOWTY, M14
depuis £1,10
depuis £1,10
# 13
MPN: 699094
CLIP DE TUYAU, À RESSORT
depuis £4,51
depuis £4,51
# 14
MPN: 1R12-441994-AG
ENSEMBLE DE TUYAU, BOÎTE DE VITESSES À POMPE, (ASPIRATION)
depuis £389,84
depuis £389,84
# 15
MPN: 1R12-442719-AG
ENSEMBLE DE TUBES, JOINT À LA BOÎTE DE VITESSES
depuis £411,92
depuis £411,92
# 16
MPN: 1R12-442861-AA
ENSEMBLE DE CONNEXION RAPIDE, ASPIRATION DE BOITE DE VITESSES
# 17
MPN: 1R12-442862-AA
ENSEMBLE DE CONNEXION RAPIDE, RETOUR DE BOITE DE VITESSES
# 18
MPN: 694891
CLIP P
depuis £2,37
depuis £2,37
# 19
MPN: 700250
VIS, FLG, M6X16
# 20
MPN: 1R12-443287-AA
SUPPORT, TUYAUX DE REFROIDISSEMENT VERS CARTER
depuis £85,58
depuis £85,58
# -
-
BOULON DE SUPPORT DE CORPS DE SOUPAPE
# -
-
VIS, FLG, M8X20
# -
-
TUYAU DE TRANSPORT, REFROIDISSEUR (ALIMENTATION) À LA POMPE
Vaincre S De (V) 501506
# -
-
TUYAU DE TRANSPORT, REFROIDISSEUR (RETOUR) À JOINT
Vaincre S De (V) 501506
# -
-
CONNECTEUR MÂLE-MÂLE, M14X1.5 / 6 JIC
Vaincre S De (V) 501506
