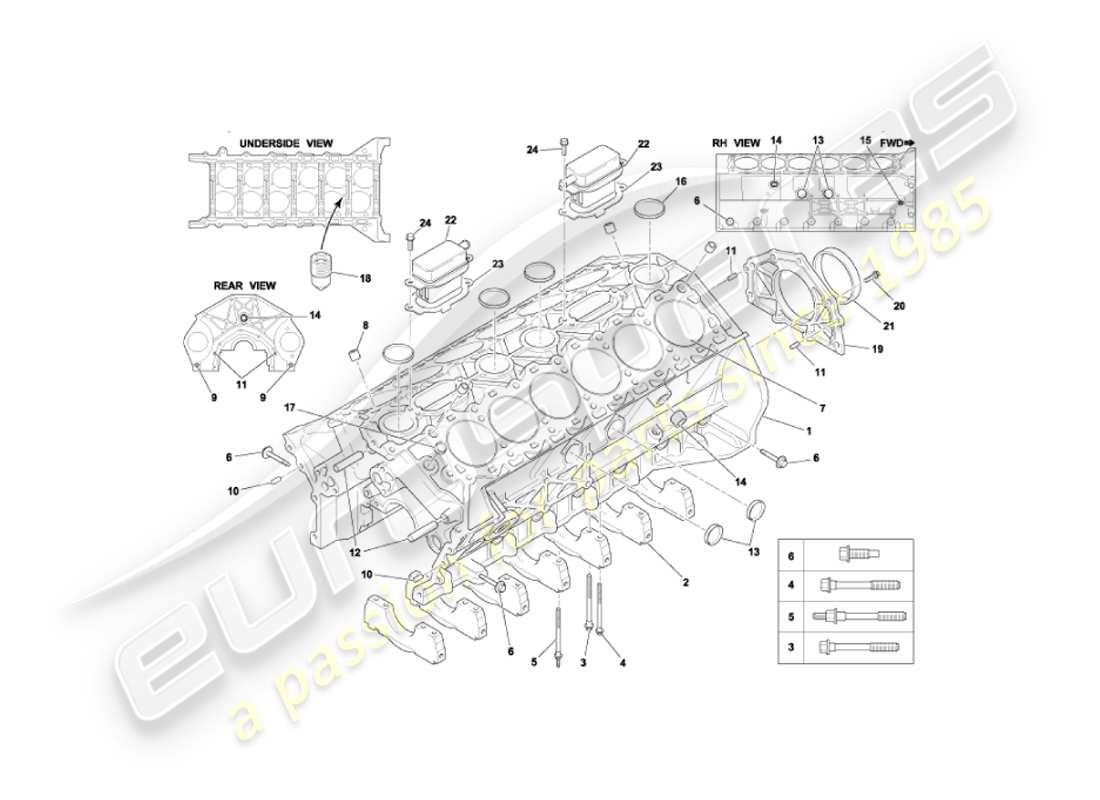

1.1 - BLOC-CYLINDRES
Aston Martin Vanquish (2004) Cylinder Block Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
-
-
ASSEMBLAGE MOTEUR
Avant de commander un moteur, veuillez consulter le Bulletin - 2019.IPSB2019_429
#
-
MPN:
091948
ENSEMBLE MOTEUR, MOINS FLEXPLATE
#
-
MPN:
091766
ENSEMBLE MOTEUR, MOINS FLEXPLATE
Vaincre S De (V) 501506
#
1
MPN:
1R12-01-10055
ASSEMBLAGE DU BLOC-CYLINDRES
#
1
MPN:
5R13-6010-AA
ASSEMBLAGE DU BLOC-CYLINDRES
Vaincre S De (V) 501506
#
1
MPN:
1R12-01-10056
BLOC-CYLINDRES USINÉ
#
1
MPN:
1R1E-6015-AB
BLOC-CYLINDRES USINÉ
Vaincre S De (V) 501506
#
2
MPN:
01-84990
CAPUCHON, PALIER PRINCIPAL
Non fourni séparément
#
3
MPN:
01-84991
BOULON, FLG, M10, CHAPEAU DE ROULEMENT
TOUJOURS REMPLACER. NE PAS RÉUTILISER
#
4
MPN:
01-84992
BOULON, FLG, M8, CHAPEAU DE ROULEMENT, EXTÉRIEUR
TOUJOURS REMPLACER. NE PAS RÉUTILISER
#
5
MPN:
01-85133
GOUJON, CHAPEAU DE ROULEMENT, EXTÉRIEUR
TOUJOURS REMPLACER. NE PAS RÉUTILISER
depuis
£16,36
depuis
£16,36
#
6
MPN:
4G43-01-10819
BOULON DE CHAPEAU DE PALIER PRINCIPAL
TOUJOURS REMPLACER. NE PAS RÉUTILISER
depuis
£22,29
depuis
£22,29
#
7
MPN:
01-84993
CHEMISE DE CYLINDRE
depuis
£335,15
depuis
£335,15
#
8
MPN:
01-84994
CHEVILLE, 16X19
Culasse/bloc
depuis
£0,51
depuis
£0,51
#
9
MPN:
01-84994
CHEVILLE, 16X19
Transmission/blocage
depuis
£0,51
depuis
£0,51
#
10
MPN:
01-84995
CHEVILLE, 8X18
Couverture/bloc avant
depuis
£0,66
depuis
£0,66
#
11
MPN:
01-84995
CHEVILLE, 8X18
Support/bloc de joint arrière
depuis
£0,66
depuis
£0,66
#
12
MPN:
01-84996
CHEVILLE, 10X49.25
Guide/bloc de chaîne
depuis
£1,56
depuis
£1,56
#
13
MPN:
01-84997
BOUCHON, TASSE, 1.25
Deux de chaque côté du bloc
depuis
£2,94
depuis
£2,94
#
14
MPN:
01-84998
BOUCHON, TUYAU, 3/4X14
depuis
£0,96
depuis
£0,96
#
15
MPN:
01-84999
BOUCHON, TUYAU, COURT, 1/4X18 PTF
#
16
MPN:
01-85000
COUPE DE BOUCHON, NOYAU D'EAU
depuis
£9,54
depuis
£9,54
#
17
MPN:
01-85001
COUPE DE BOUCHON D'EXPANSION
depuis
£4,49
depuis
£4,49
#
18
MPN:
01-85002
Gicleur d'huile de piston
#
19
MPN:
01-85003
RETENUE, JOINT D'HUILE DE VILEBREQUIN
depuis
£139,79
depuis
£139,79
#
20
MPN:
699097
BOULON, M6X27.5
depuis
£0,67
depuis
£0,67
#
21
MPN:
1R12-01-10434
JOINT D'HUILE ARRIÈRE DE VILEBREQUIN
depuis
£26,78
depuis
£26,78
#
-
-
SLINGER, JOINT ARRIÈRE
Vaincre S De (V) 501506
#
22
MPN:
01-85005
ENSEMBLE SÉPARATEUR D'HUILE
#
22
MPN:
4G43-01-10836
ENSEMBLE SÉPARATEUR D'HUILE
Vaincre S De (V) 501506
depuis
£56,38
depuis
£56,38
#
23
MPN:
01-85006
JOINT, SÉPARATEUR D'HUILE SUR BLOC-CYLINDRES
#
23
MPN:
1R12-01-10487
JOINT, SÉPARATEUR D'HUILE SUR BLOC-CYLINDRES
Vaincre S De (V) 501506
depuis
£9,81
depuis
£9,81
#
24
MPN:
702542
VIS, M6X20
depuis
£0,74
depuis
£0,74
