1.9 - Composants électriques du moteur
Aston Martin Vanquish (2004) Engine Electrical Components Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
09-85122
Démarreur
#
2
MPN:
700213
BOULON, FLG, M10X40
#
3
MPN:
4R13-10300-AA
GÉNÉRATEUR
#
4
MPN:
1R12-09-10075
SUPPORT DE GÉNÉRATEUR
#
4
MPN:
1R1E-10039-AC
SUPPORT DE GÉNÉRATEUR
Vaincre S De (V) 501506
#
5
MPN:
697759
CHEVILLE, CREUSE, 14.0X17.5
Support de générateur sur culasse
#
6
MPN:
700981
BOULON, FLG, M10X45
Support de générateur sur culasse
depuis
£3,45
depuis
£3,45
#
7
MPN:
700139
BOULON, M10X155
Générateur à support
depuis
£23,02
depuis
£23,02
#
8
MPN:
W707197-S437
BOULON ET Rondelle, M10X97.5
Générateur à support
#
9
MPN:
4R13-10C392-AA
ENSEMBLE DE BOUCLIER THERMIQUE, GÉNÉRATEUR
#
10
MPN:
07-85127
BOBINE D'ALLUMAGE ET ENSEMBLE DE DÉMARRAGE
depuis
£101,83
depuis
£101,83
#
11
-
PARE-CHOC, BOBINE D'ALLUMAGE ET COFFRE
NSS Partie de l'article 10
#
-
-
HARNAIS DE CAVALIER
#
-
-
CLIP DE SELLE
#
12
MPN:
07-85126
BOUGIE D'ALLUMAGE
depuis
£25,19
depuis
£25,19
#
12
MPN:
5R13-12405-BA
BOUGIE D'ALLUMAGE
Vaincre S De (V) 501506
depuis
£22,08
depuis
£22,08

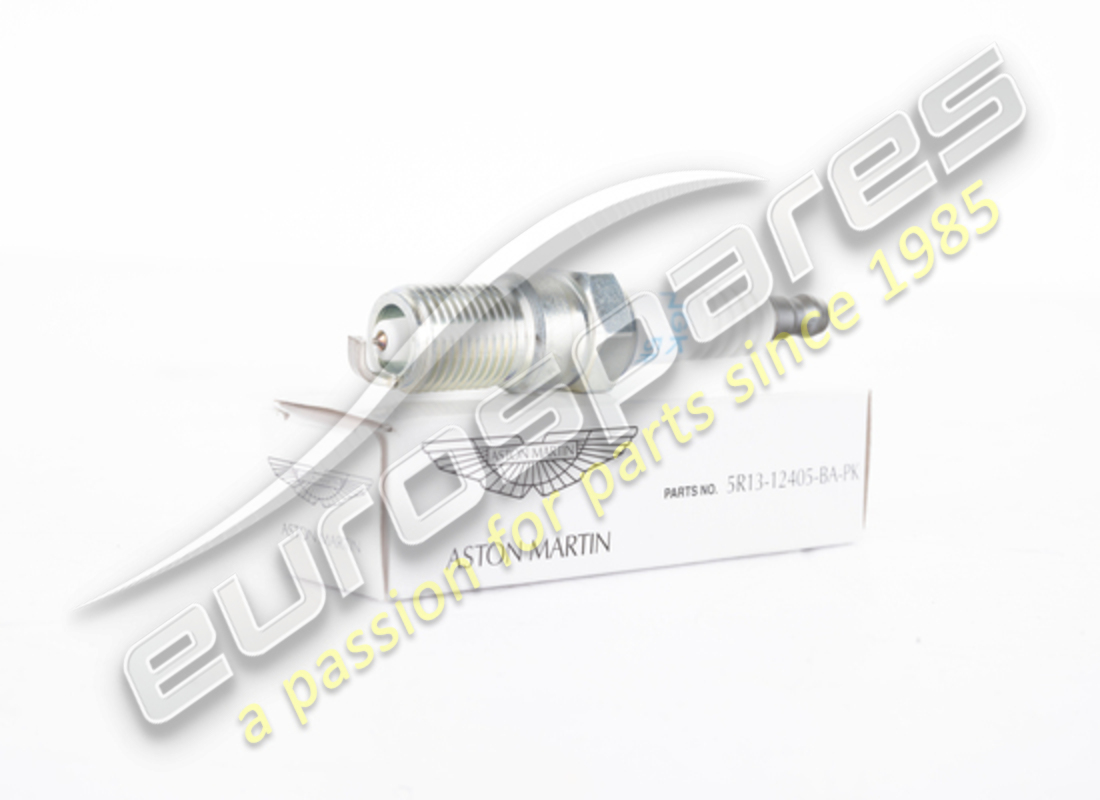

Cette pièce remplace le numéro de pièce 5R13-12405-BA-PK
#
13
MPN:
1R12-370806-AA
CONDUIT, ÉCRAN THERMIQUE DU GÉNÉRATEUR
depuis
£39,11
depuis
£39,11
#
14
MPN:
1R12-372293-AA
SUPPORT DE CONDUIT DE REFROIDISSEMENT DE GÉNÉRATEUR
#
15
MPN:
697168
CLIP, TUYAU, VIS SANS FIN
depuis
£2,04
depuis
£2,04
#
-
-
Sangle à nouer, haute température
#
16
MPN:
700122
VIS, FLG, M6X25
#
-
-
Rondelle, ORDINAIRE, M6X18X0.9
#
-
-
Rondelle, SERRURE, M8
#
-
-
Noix, M8
#
-
-
CLIP P, 45MM
#
-
-
VIS, FLG, M6X16
#
17
MPN:
4R13-14A004-CA
ENSEMBLE DE SUPPORT, MONTAGE DU FAISCEAU DE CÂBLAGE
#
18
MPN:
4R13-14A004-BA
ENSEMBLE DE SUPPORT, MONTAGE DU FAISCEAU DE CÂBLAGE
#
19
MPN:
695394
CLIP DE TUYAU
RHD
depuis
£11,66
depuis
£11,66
#
19
MPN:
699750
CLIP DE TUYAU
Conduite à gauche
depuis
£1,77
depuis
£1,77
#
20
MPN:
700126
VIS, FLG, M6X20
depuis
£1,77
depuis
£1,77
#
21
MPN:
699634
CLIP DE TUYAU
depuis
£1,27
depuis
£1,27
#
22
MPN:
07-85128
CAPUCHON DE SUPPRESSION RADIO
#
22
MPN:
37-82033
PROTECTEUR DE BORD
depuis
£0,47
depuis
£0,47
