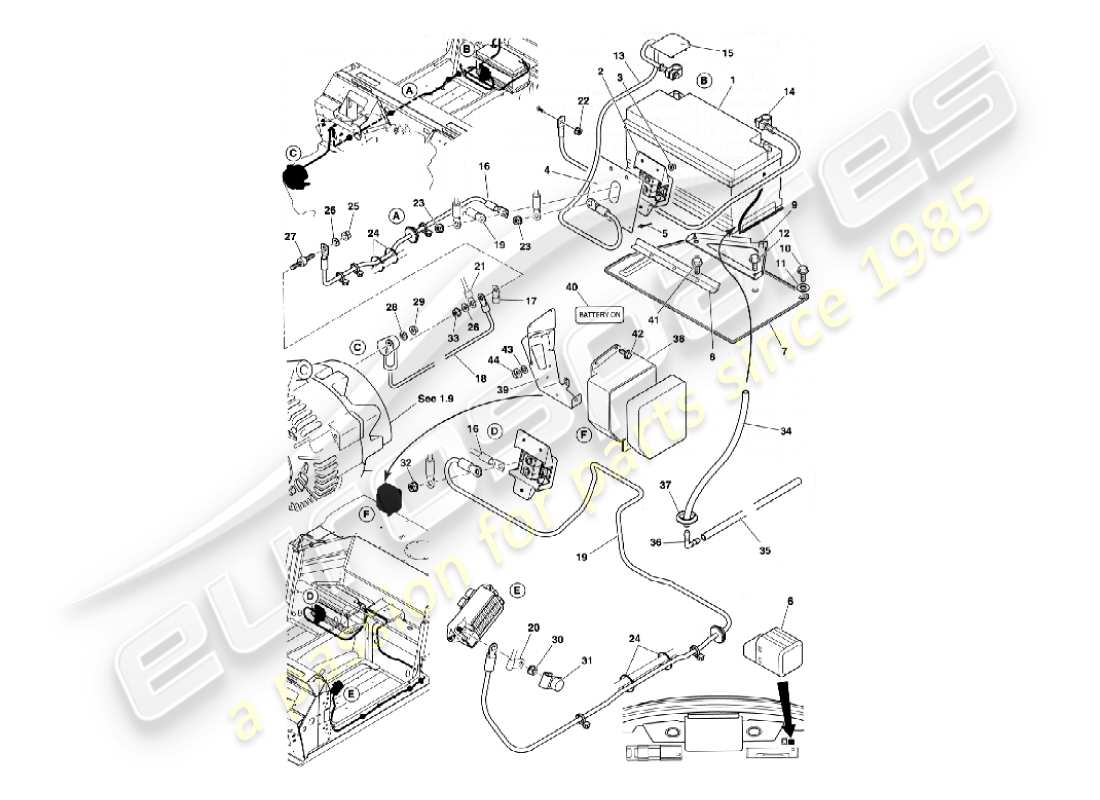

6.7C - Batterie et câbles
Aston Martin Vanquish (2004) Battery & Cables Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 37-85928
Batterie, 90 Ah
Remplacement
Remplacement
# 2
MPN: 1R12-370397-AE
INTERRUPTEUR DE DÉCONNEXION DE BATTERIE
depuis £317,42
depuis £317,42
# 3
MPN: 700114
ÉCROU, FLG, M5
depuis £86,01
depuis £86,01
# 4
MPN: 1R12-372690-AB
ISOLANT, INTERRUPTEUR DE DÉCONNEXION DE BATTERIE
depuis £10,22
depuis £10,22
# 5
MPN: 692205
POP RIVET, 1/8 X 3/8
depuis £0,47
depuis £0,47
# 5
MPN: 696680
RUBAN AUTO-ADHÉSIF
Alternative à l'article 5
depuis £81,25
depuis £81,25
# 6
MPN: 1R12-373789-AA
INTERRUPTEUR DE DÉCONNEXION DE BATTERIE À DISTANCE
depuis £192,65
depuis £192,65
# 7
MPN: 1R12-370408-AA
ENSEMBLE PLATEAU, BATTERIE
# 8
MPN: 1R12-371116-AB
PINCE DE BATTERIE, AVANT
depuis £71,44
depuis £71,44
# 9
MPN: 1R12-375077-AB
PINCE DE BATTERIE, ARRIÈRE
depuis £60,11
depuis £60,11
# 10
MPN: 700126
VIS, FLG, M6X20
depuis £1,81
depuis £1,81
# 11
MPN: 694567
Rondelle, M6X18
depuis £0,47
depuis £0,47
# 12
MPN: 699849
VIS, FLG, M8X30
# 13
MPN: 1R12-370401-AD
CABLE, BATTERIE POSITIF, BATTERIE AU BLOC DE JONCTION ARRIÈRE
depuis £54,29
depuis £54,29
# 14
MPN: 1R12-370402-AE
CÂBLE NÉGATIF DE BATTERIE
depuis £33,39
depuis £33,39
# -
-
CRAVATE RÉSISTANTE À LA CHALEUR
Fixation du câble négatif
# -
-
ATTACHE DE CÂBLE
Fixation du câble négatif
# 15
MPN: 37-81848
COUVERCLE DE BORNE DE BATTERIE
depuis £1,21
depuis £1,21
# 16
MPN: 1R12-370403-AD
CÂBLE POSITIF, BLOC DE JONCTION ARRIÈRE AU GOUJON DE CLOISON
depuis £55,25
depuis £55,25
# 17
MPN: 1R12-370193-AD
ENSEMBLE DE CÂBLE, GOUJON DE CLOISON AU DÉMARREUR
# 18
MPN: 1R12-370404-AD
ENSEMBLE DE CÂBLE, GOUJON DE CLOISON À ALTERNATEUR
depuis £50,45
depuis £50,45
# 19
MPN: 1R12-370407-AD
CABLE, BOITE DE JONCTION ARRIÈRE VERS BOITE A FUSIBLES FACIA GAUCHE
depuis £41,53
depuis £41,53
# 20
MPN: 1R12-370408-AE
CABLE, BOITE A FUSIBLES DE TABLEAU DE BORD GAUCHE VERS BOITE A FUSIBLES DE TABLEAU DE BORD DROIT
RHD
depuis £57,35
depuis £57,35
# 20
MPN: 1R12-372740-AD
CABLE, BOITE A FUSIBLES DE TABLEAU DE BORD GAUCHE VERS BOITE A FUSIBLES DE TABLEAU DE BORD DROIT
Conduite à gauche
depuis £32,44
depuis £32,44
# 21
MPN: 1R12-371719-AA
CÂBLE, CLOISON POUR BORNE DE DÉMARRAGE
# 22
MPN: 702429
ÉCROU, FLG NYLOC, M6
depuis £0,47
depuis £0,47
# 24
MPN: 699209
cravate
depuis £0,57
depuis £0,57
# 25
-
Noix, M8
# 26
-
Rondelle, M8
# 27
MPN: 37-81863
ENSEMBLE DE POST TERMINAL
depuis £12,19
depuis £12,19
# 28
MPN: 697164
Rondelle, M8
depuis £0,47
depuis £0,47
# 29
MPN: 697418
Noix, M8
depuis £0,47
depuis £0,47
# 31
MPN: 37-85236
PROTECTEUR DE DRAPEAU
depuis £3,49
depuis £3,49
# 32
MPN: 697418
Noix, M8
depuis £0,47
depuis £0,47
# 33
-
Noix, M8
# 33
MPN: 37-81849
TUBE D'ÉVENT DE BATTERIE
depuis £0,47
depuis £0,47
# 34
MPN: 1R12-372635-AA
TUBE D'ÉVENT DE BATTERIE, 240MM
depuis £0,55
depuis £0,55
# 35
MPN: 1R12-372636-AA
TUBE D'ÉVENT DE BATTERIE, 390MM
depuis £2,68
depuis £2,68
# 36
MPN: 699510
COUDE, 90
depuis £9,50
depuis £9,50
# 37
MPN: 37-81850
ŒILLET
depuis £6,69
depuis £6,69
# 38
MPN: 1R12-37-10036
BOÎTE DE TRANSPORT, ÉLECTRIQUE
depuis £72,63
depuis £72,63
# 39
MPN: 1R12-371118-AD
SUPPORT DE SUPPORT ELECTRIQUE
depuis £81,89
depuis £81,89
# -
-
BANDE DE PROTECTION DE BORD, (169MM)
# 39
MPN: 697398
Sangle à nouer, libérable
Câble d'alternateur au support de tour
depuis £0,87
depuis £0,87
# 40
MPN: 97-81846
ÉTIQUETTE D'AVERTISSEMENT DE BATTERIE
# 41
MPN: 699849
VIS, FLG, M8X30
# -
-
CLIP P
# -
-
VIS, FLG, M6X16
2 conduite à gauche
# -
-
Sangle à nouer
# 42
MPN: 700159
VIS, FLG, M6X20
# 43
MPN: 694567
Rondelle, M6
depuis £0,47
depuis £0,47
# 44
MPN: 697820
ÉCROU, FLG, M6
# -
-
SANGLE DE MASSE, ECHAPPEMENT VERS BOÎTIER DE CLOCHE, DROIT
# -
-
SANGLE DE MASSE, ECHAPPEMENT AU BOÎTIER DE CLOCHE, LH
