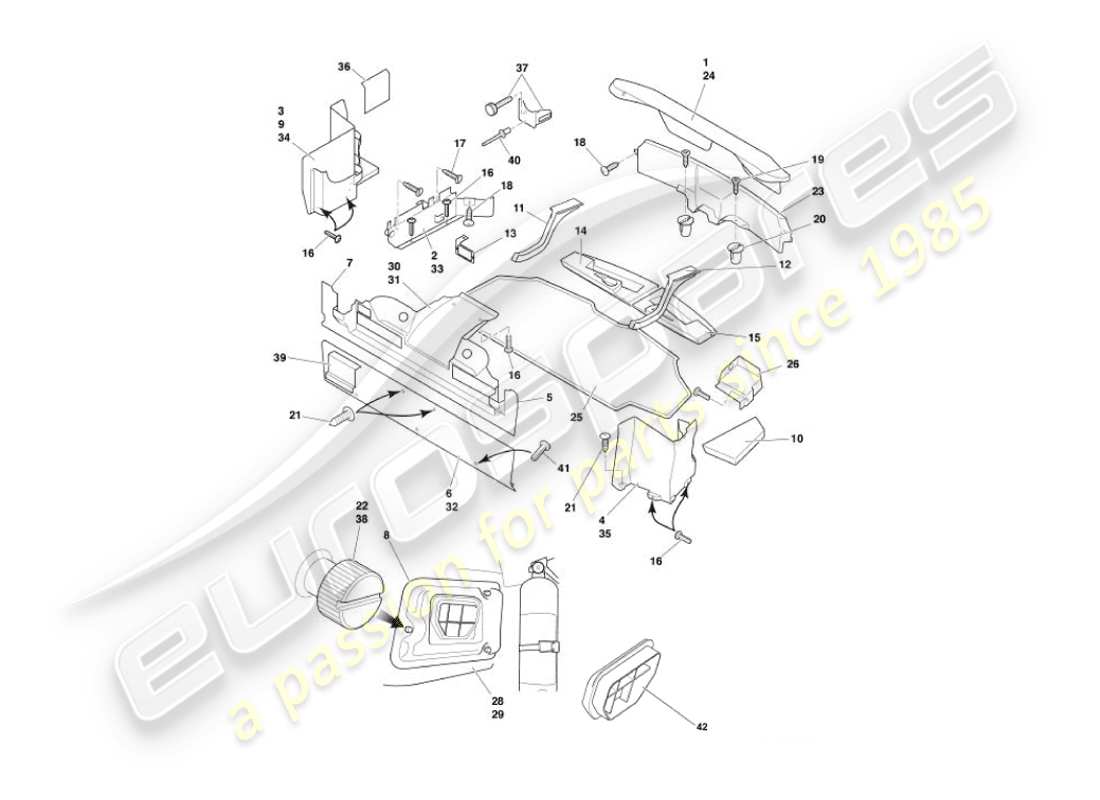

7.8C - Boîtier et tapis de coffre
Aston Martin Vanquish (2005) Trunk Casing & Mats Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# -
MPN: 1R12-835294-AAW
KIT DE TAPIS, COFFRE, COND.
Jusqu'à (V) 500515 + 500522-525
depuis £1 157,18
depuis £1 157,18
# -
MPN: 1R12-835295-AAW
KIT TAPIS, COFFRE, LHD
Jusqu'à (V) 500515 + 500522-525
# -
MPN: 3R12-835294-AAW
KIT DE TAPIS, COFFRE, COND.
À partir de (V) 500516-21 + 526 jusqu'à (V) 501948
# -
MPN: 3R12-835295-AAW
KIT TAPIS, COFFRE, LHD
À partir de (V) 500516-21 + 526 jusqu'à (V) 501948
depuis £906,66
depuis £906,66
# -
MPN: 6R13-835294-AAW
KIT DE TAPIS, COFFRE, COND.
06MY De (V) 501949
# -
MPN: 6R13-835295-AAW
KIT TAPIS, COFFRE, LHD
06MY De (V) 501949
# 1
MPN: 1R12-834854-AAW
GARNITURE DE TAPIS, COUVERCLE DE COFFRE
# 2
MPN: 1R12-830231-AAW
ENSEMBLE DE TAPIS, INFÉRIEUR DE COFFRE, DROIT
depuis £10,21
depuis £10,21
# 3
MPN: 1R12-830232-AAW
TAPIS DE COFFRE SUPÉRIEUR PRINCIPAL, DROIT
# 4
MPN: 1R12-830233-AAW
TAPIS, AVANT DE COFFRE, gauche
depuis £240,55
depuis £240,55
# 5
MPN: 1R12-830234-ABW
TAPIS, GARNITURE, CENTRE DE COFFRE SUPÉRIEUR
# -
-
ENSEMBLE DE GARNITURE, CENTRE DE BOTTE SUPÉRIEUR
Vaincre S De (V) 501506
# 6
MPN: 1R12-830235-AAW
TAPIS, GARNITURE, CENTRE DE COFFRE INFÉRIEUR
depuis £15,36
depuis £15,36
# 7
MPN: 1R12-834398-ABW
TAPIS, GARNITURE, REMPLISSAGE DU CENTRE DE COFFRE
Jusqu'à (V) 501948
depuis £17,04
depuis £17,04
# 7
MPN: 6R13-834398-ABW
TAPIS, GARNITURE, REMPLISSAGE DU CENTRE DE COFFRE
06MY De (V) 501949
# 8
MPN: 1R12-164095-AA
ENSEMBLE COUVERCLE, RENFORT DE LAMPE, LH
Grille d'extraction d'air non incluse
depuis £222,65
depuis £222,65
# 8
MPN: 1R12-164094-AA
COUVERCLE, RENFORT DE LAMPE, DROIT
Grille d'extraction d'air non incluse
depuis £222,65
depuis £222,65
# 9
MPN: 1R12-833765-AC
MANUEL DU TRANSPORTEUR, GARNITURE DE COFFRE
depuis £51,50
depuis £51,50
# 10
MPN: 1R12-834493-AB
INSERT, ANNEAU DE REMORQUAGE DE COFFRE
depuis £7,23
depuis £7,23
# 11
MPN: 1R12-832900-AF
GARNITURE DE COUVERCLE DE COFFRE, COL DE CYGNE, DROIT
depuis £85,56
depuis £85,56
# 12
MPN: 1R12-832901-AF
GARNITURE DE COUVERCLE DE COFFRE, COL DE CYGNE, LH
depuis £81,34
depuis £81,34
# 13
MPN: 1R12-834782-AA
SUPPORT, GARNITURE, COMMUTATEUR DE COFFRE
depuis £11,07
depuis £11,07
# 14
MPN: 1R12-853762-AC
INSERT, REMPLISSAGE EN V DE COFFRE, DROIT
depuis £30,65
depuis £30,65
# 15
MPN: 1R12-853763-AC
INSERT, REMPLISSAGE EN V DE COFFRE, LH
depuis £30,65
depuis £30,65
# 16
MPN: 699819
VIS, FLG, M6X25, SKT BTN HD
depuis £1,01
depuis £1,01
# 17
MPN: 696503
GARNITURE, PIN
depuis £1,39
depuis £1,39
# 18
MPN: 697079
VIS, NON.8X5/8
depuis £0,47
depuis £0,47
# 19
MPN: 697495
VIS, FLG, N° 8X13
depuis £0,47
depuis £0,47
# 20
MPN: 692240
ECROU, NYLON CAPTIF
depuis £1,68
depuis £1,68
# 21
MPN: 699109
VIS, N° 8X.19 RSD CSK HD
depuis £0,47
depuis £0,47
# 22
MPN: 699737
VIS DE RETENUE
depuis £8,81
depuis £8,81
# 23
MPN: 1R12-832837-AAW
GARNITURE, ENSEMBLE DE SEUIL DE COFFRE
depuis £451,14
depuis £451,14
# 23
MPN: 5R13-45400-AAW
GARNITURE, ENSEMBLE DE SEUIL DE COFFRE
Canada Vanquish S de (V) 501506
# 24
MPN: 1R12-832840-ABW
GARNITURE, ENSEMBLE DE COUVERCLE DE COFFRE
# -
-
VIS, M4X12 PAN
Fixation de garniture de seuil
# -
-
GARNITURE DE RETENUE
Fixation de garniture de seuil
# -
-
Rondelle, M6, GRAND OD, NOIRE
Fixation de garniture de seuil
# 25
MPN: 1R12-833895-AAW
SURMAT, PLANCHER DE COFFRE
Jusqu'à (V) 500515 + 500522-525
# 25
MPN: 3R12-835556-AAW
SURMAT, PLANCHER DE COFFRE
À partir de (V) 500516-21 + 526, jusqu'à (V) 501285
depuis £964,31
depuis £964,31
# 25
MPN: 4R12-835556-AAW
SURMAT, PLANCHER DE COFFRE
De (V) 501286
depuis £368,96
depuis £368,96
# 26
MPN: 1R12-833572-AAW
GARNITURE, ENSEMBLE COUVERCLE DE SOLÉNOÏDE DE DÉMARRAGE
depuis £214,93
depuis £214,93
# -
-
VIS, N°8X19, RSD CSK HD
Fixation du couvercle du solénoïde
# -
-
ÉCROU DE FLÈCHE
Fixation du couvercle du solénoïde
# -
-
VIS, FLG, N° 10X19
Fixation du couvercle du solénoïde
# -
-
Rondelle, M6, GRANDE OD NOIRE
Fixation du couvercle du solénoïde
# 27
MPN: 1R12-832916-ACW
GARNITURE, ENSEMBLE PRINCIPAL DE BOTTE NOIR
depuis £713,48
depuis £713,48
# 28
MPN: 1R12-833566-AAW
ENSEMBLE DE GARNITURE DE TAPIS, COUVERCLE D'ÉCLAIRAGE DE COFFRE, DROIT
depuis £193,88
depuis £193,88
# 29
MPN: 1R12-833567-AAW
ENSEMBLE DE GARNITURE DE TAPIS, COUVERCLE D'ÉCLAIRAGE DE COFFRE, LH
depuis £187,68
depuis £187,68
# 30
MPN: 1R12-834364-AAW
GARNITURE, SUPÉRIEUR DE COFFRE, CENTRE, NAVIGATION PAR SATELLITE
depuis £573,68
depuis £573,68
# 31
MPN: 1R12-832834-AAW
GARNITURE, SUPÉRIEUR DE COFFRE, CENTRE
# -
-
VIS, N°8X19, RSD CSK HD
Garniture de coffre, en haut au centre
# -
-
ÉCROU, RESSORT TYPE U 8X(2.0-2.8)
Garniture de coffre, en haut au centre
# 32
MPN: 1R12-832835-AAW
GARNITURE, INFÉRIEUR DE COFFRE, CENTRE
# -
-
VIS, N°8X19, RSD CSK HD
Centre de coffre inférieur à garniture supérieure centrale de coffre
# 33
MPN: 1R12-832830-AAW
GARNITURE, ENSEMBLE INFÉRIEUR DE COFFRE, DROIT
depuis £600,47
depuis £600,47
# 34
MPN: 1R12-832831-AAW
GARNITURE, ENSEMBLE SUPÉRIEUR DE BOTTE, DROIT
depuis £373,56
depuis £373,56
# 35
MPN: 1R12-832829-AAW
GARNITURE, ENSEMBLE DE BOTTE, LH
depuis £543,33
depuis £543,33
# -
-
VIS TORX, M5X10 NOIRE
# 36
MPN: 1R12-835207-AAW
GARNITURE DE MOQUETTE SUPÉRIEURE, CÔTÉ CARROSSERIE
depuis £452,50
depuis £452,50
# 37
MPN: 1R12-835068-AB
BOÎTIER, MONITEUR DE PRESSION DES PNEUS
depuis £25,84
depuis £25,84
# 38
MPN: 699739
Rondelle, NYLON
depuis £0,47
depuis £0,47
# 39
MPN: 3R12-835675-AA
SUPPORT, GARNITURE DE COFFRE, CLOISON
# 40
MPN: 699969
RIVET, R LOK
# 41
MPN: 699818
VIS, M6X20, SKT BTN HD
# 42
MPN: 1R12-163915-AA
ÉVENT D'EXTRACTION D'AIR
# -
-
ESPACEUR
# -
-
ENSEMBLE DE GARNITURE, BOTTE, LH
À partir de (V) 500516-21 + 526
# -
-
ENSEMBLE DE GARNITURE, BOTTE, SUPÉRIEUR, DROIT
À partir de (V) 500516-21 + 526
# -
-
ENSEMBLE DE GARNITURE, BOTTE, CENTRE, SUPÉRIEUR
À partir de (V) 500516-21 + 526
# -
-
ENSEMBLE DE GARNITURE, DÉMARRAGE, CENTRE, INFÉRIEUR, DROIT
À partir de (V) 500516-21 + 526
# -
-
ENSEMBLE DE GARNITURE, DÉMARRAGE, CENTRE, INFÉRIEUR, LH
À partir de (V) 500516-21 + 526 jusqu'à (V) 501948
# -
-
GOUPILLE DE GARNITURE
À partir de (V) 500516-21 + 526
# -
-
PIÈCE À BOUCLE VELCRO, 22MM
À partir de (V) 500516-21 + 526
# -
-
Rondelle, M6, GRAND OD, NOIRE
# -
-
COUVERTURE DÉTAILLÉE, NON SAT NAV
06MY de(V) 501949
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2005) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2005) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2005) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2005) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2005) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2005) AMÉNAGEMENT INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2005) MODULES DE CONTRÔLE SCHÉMA DES PIÈCES")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2005) DIVERS SCHÉMA DES PIÈCES")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2005) BLOC-CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2005) VILEBREQUIN, PISTONS ET BIELLES SCHÉMA DES PIÈCES")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2005) TÊTES DE CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2005) CAPOT AVANT, CHAÎNES ET PIGNONS SCHÉMA DES PIÈCES")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2005) COURROIES D'ENTRAÎNEMENT, TENDEURS ET POULIES SCHÉMA DES PIÈCES")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2005) POMPE À HUILE ET CARTER SCHÉMA DES PIÈCES")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2005) SYSTÈME DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2005) SYSTÈME DE REFROIDISSEMENT PAR EAU SCHÉMA DES PIÈCES")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2005) CAPOT DU VENTILATEUR DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2005) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2005) COMPOSANTS ÉLECTRIQUES DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2005) COLLECTEURS D'ADMISSION ET PAPILLONS SCHÉMA DES PIÈCES")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2005) FILTRES À AIR ET CAPTEURS MAF SCHÉMA DES PIÈCES")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2005) RAILS DE CARBURANT ET INJECTEURS SCHÉMA DES PIÈCES")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2005) SYSTÈME D'ÉMISSION PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2005) SYSTÈME DE VIDE, MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2005) TUYAU DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2005) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2005) TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2005) TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2005) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2005) SYSTÈME DE DÉRIVATION DES GAZ D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2005) BOÎTE DE VITESSES ET EMBRAYAGE ASM SCHÉMA DES PIÈCES")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2005) TRANSMISSION DE REFROIDISSEMENT À L'HUILE SCHÉMA DES PIÈCES")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2005) ESSIEU DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2005) SYSTÈME HYDRAULIQUE ASM SCHÉMA DES PIÈCES")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2005) ENSEMBLE DIFFÉRENTIEL, ENTRAÎNEMENT ET ARBRES DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2005) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2005) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2005) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2005) DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2005) BOOSTER ET MODULATEUR DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2005) FREINS AVANT SCHÉMA DES PIÈCES")
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2005) FREINS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2005) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2005) COUVERCLE DE PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2005) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2005) LAMPES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2005) LAMPES ET AMPOULES D'INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2005) LAVE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2005) ESSUIE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2005) COMPOSANTS DU SOUS-CAPOT SCHÉMA DES PIÈCES")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2005) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2005) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2005) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2005) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2005) INSTRUMENTS ET COMMANDES, 06MY VIN 501949 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2005) DIVERTISSEMENT EN VOITURE SCHÉMA DES PIÈCES")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2005) DIVERTISSEMENT EN VOITURE SCHÉMA DES PIÈCES")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2005) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2005) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2005) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2005) RELAIS SCHÉMA DES PIÈCES")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2005) FUSIBLES SCHÉMA DES PIÈCES")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2005) HARNAIS SCHÉMA DES PIÈCES")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2005) MORPHOLOGIE DU CORPS SCHÉMA DES PIÈCES")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2005) STRUCTURE DE SUPPORT DU CORPS AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2005) DESSOUS DE CAISSE 1 SCHÉMA DES PIÈCES")
-part-diagram-7.1a3.1.webp "ASTON MARTIN VANQUISH (2005) DESSOUS DE CAISSE 2 SCHÉMA DES PIÈCES")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2005) STRUCTURE D'IMPACT AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2005) MÉCANISME DE VOLET DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2005) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2005) MÉCANISME DE VERROUILLAGE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2005) BONNET SCHÉMA DES PIÈCES")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2005) AILES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2005) COUVERCLE DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2005) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2005) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2005) PARE-CHOCS AVANT ET TABLIER SCHÉMA DES PIÈCES")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2005) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2005) VERRE ET FINITIONS SCHÉMA DES PIÈCES")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2005) VERRE ET CADRES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2005) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2005) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2005) CONSOLE CENTRALE ET GARNITURE, JUSQU'AU VIN 501948 SCHÉMA DES PIÈCES")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2005) CONSOLE CENTRALE ET GARNITURE, VIN 501979 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2005) CAISSONS DE PORTE ET FERRURES SCHÉMA DES PIÈCES")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2005) GARNITURE SUPÉRIEURE ET DOUBLURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2005) GARNITURE ARRIÈRE, 2+0 SCHÉMA DES PIÈCES")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2005) GARNITURE ARRIÈRE, 2+2 SCHÉMA DES PIÈCES")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2005) SIÈGES ET CEINTURES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2005) SIÈGES ARRIÈRE, SELON VIN 500515 + 500522-525 SCHÉMA DES PIÈCES")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2005) SIÈGES ARRIÈRE, VIN 500516-21 + 526 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2005) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2005) INSONORISATION SCHÉMA DES PIÈCES")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2005) LES TAPIS SCHÉMA DES PIÈCES")
