1.8 - Supports moteur

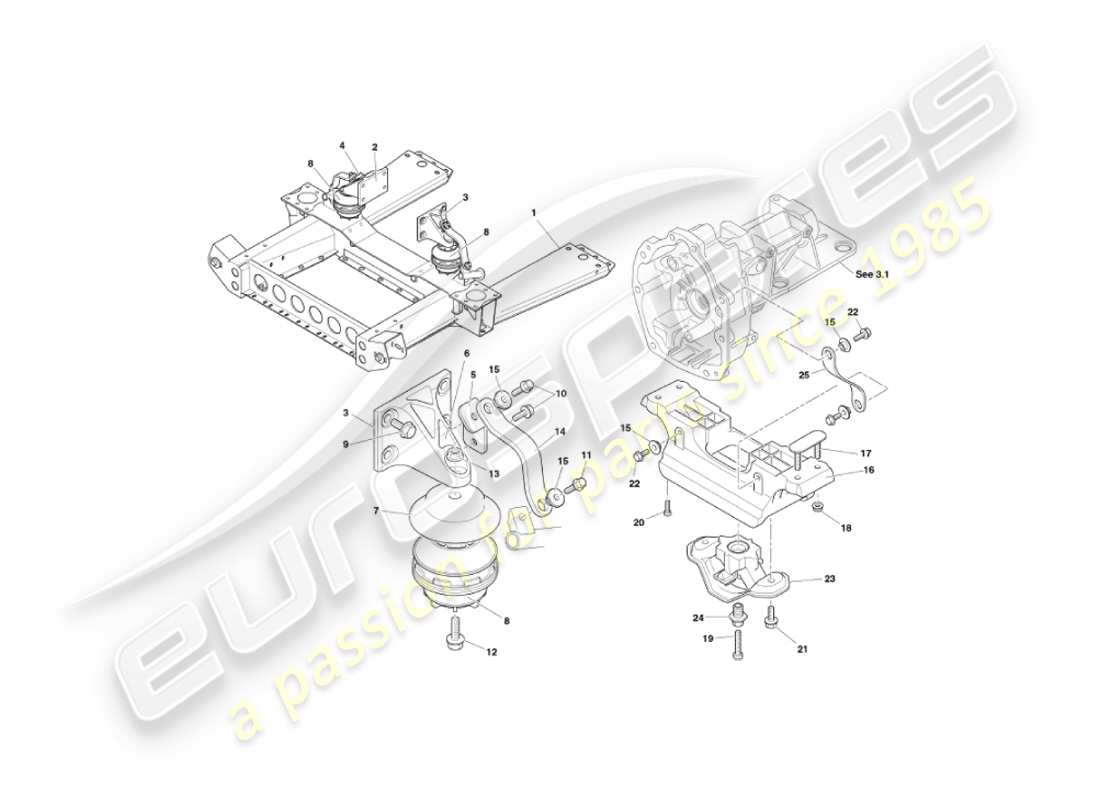

Aston Martin Vanquish (2006) Engine Mountings Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
1R12-21-10697
ENSEMBLE DE BERCEAU DE MOTEUR
depuis
£6 925,84
depuis
£6 925,84
#
2
MPN:
4R13-6030-AA
SUPPORT, MOTEUR AVANT, DROIT
depuis
£94,22
depuis
£94,22
#
3
MPN:
4R13-6031-AB
SUPPORT, MOTEUR AVANT, LH
depuis
£98,64
depuis
£98,64
#
4
MPN:
4R13-6F070-AA
SUPPORT, SANGLE DE CONTRÔLE, DROIT
#
5
MPN:
4R13-6F070-BA
SUPPORT, SANGLE DE CONTRÔLE, LH
#
6
MPN:
4R13-6H018-AA
PLAQUE D'ENCOLAGE, SANGLE DE CONTRÔLE
#
7
MPN:
1R12-86-10007
BOUCLIER THERMIQUE, SUPPORT MOTEUR
depuis
£101,80
depuis
£101,80
#
8
MPN:
1R12-104284-AA
HYDRAMONT
depuis
£668,19
depuis
£668,19
#
9
MPN:
699841
VIS, FLG, M10X30
depuis
£11,59
depuis
£11,59
#
9
MPN:
700964
VIS, FLG, M10X30
Vaincre S De (V) 501506
#
10
MPN:
699836
VIS, FLG, M8X22
depuis
£11,47
depuis
£11,47
#
11
MPN:
700123
VIS, FLG, M8X20
#
12
MPN:
701011
VIS, FLG, M10X35
depuis
£0,47
depuis
£0,47
#
13
MPN:
699838
ÉCROU, FLG, M10
#
-
-
LOCTITE 242
#
14
MPN:
1R12-102316-AA
Sangle à carreaux
depuis
£22,13
depuis
£22,13
#
15
MPN:
1R12-102317-AB
BOUTON DE CARREAUX
depuis
£8,13
depuis
£8,13
#
16
MPN:
1R12-100678-AE
TRAVERSE DE BOITE DE VITESSES
depuis
£3 474,00
depuis
£3 474,00
#
17
MPN:
1R12-102304-AB
GOUJON DE TRAVERSE DE BOITE DE VITESSES
depuis
£11,99
depuis
£11,99
#
18
MPN:
700124
ÉCROU, FLG, M8
#
19
MPN:
699839
VIS TORX, M10X46
depuis
£0,93
depuis
£0,93
#
20
MPN:
699840
VIS, M8X25 PAN
#
21
MPN:
699841
VIS, FLG, M10X30
depuis
£11,59
depuis
£11,59
#
22
MPN:
699849
VIS, FLG, M8X30
#
23
MPN:
10-123380-AA
SUPPORT MOTEUR ARRIÈRE
depuis
£287,83
depuis
£287,83
#
24
MPN:
1R12-103825-AA
GOUJON DE MONTAGE ARRIÈRE, BOITE DE VITESSES
depuis
£28,83
depuis
£28,83
#
25
MPN:
1R12-104143-AA
SANGLE DE CONTRÔLE DE TRAVERSE
depuis
£29,61
depuis
£29,61
#
-
-
Rondelle, M8X25, TREMPÉE
