3.1 - Boîte de vitesses et embrayage ASM

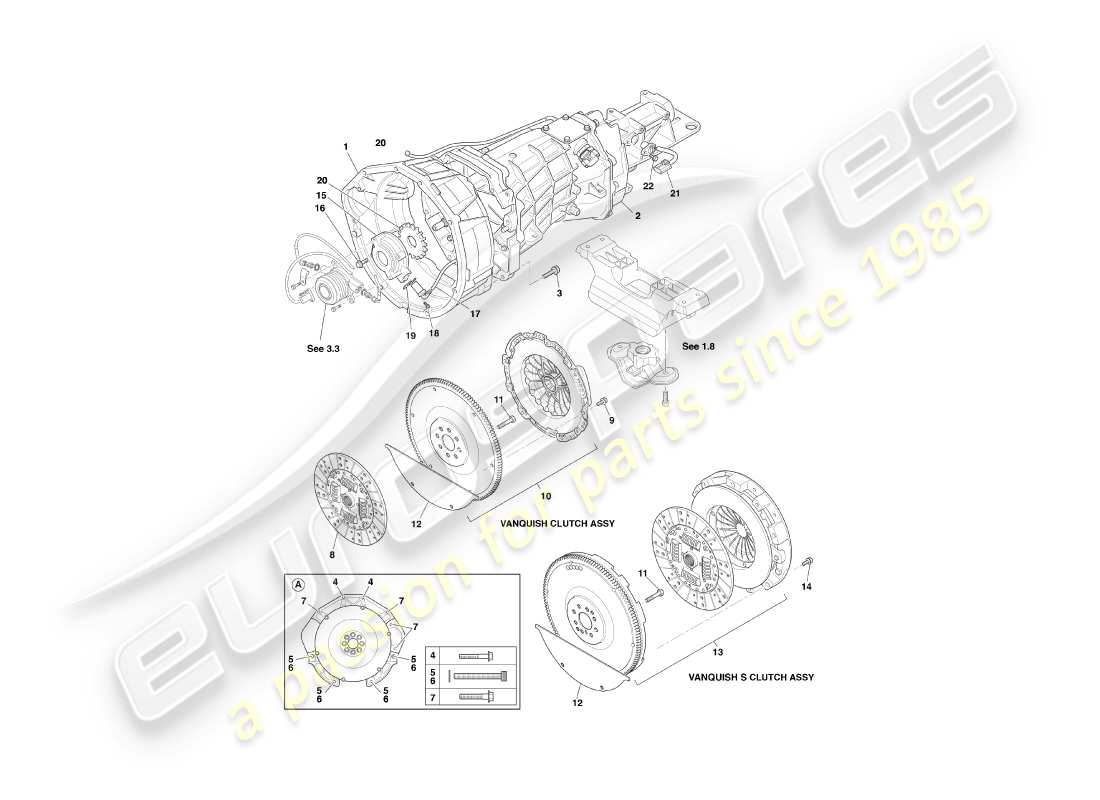

Aston Martin Vanquish (2006) ASM Gearbox & Clutch Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# -
MPN: 1R12-41-10330
BOITE DE VITESSES 6 VITESSE, SEC
# -
MPN: 1R13-7003-EA
ENSEMBLE 6 VITESSE TREMEC ASM T56
# -
MPN: 4R13-7003-FA
ENSEMBLE 6 VITESSE TREMEC ASM T56
Vaincre S De (V) 501506
# 1
MPN: 1R12-41-10176
LOGEMENT, EMBRAYAGE
depuis £1 819,45
depuis £1 819,45
# 1
MPN: 091476
BOITE DE VITESSES 6 VITESSE
depuis £7 239,61
depuis £7 239,61
# 2
MPN: 41-121996-AA
ENSEMBLE DE TRANSMISSION, 6 VITESSE, MANUELLE
# 3
MPN: 697782
BOULON, FLG, M10X30
Transmission au boîtier de cloche
# 4
MPN: 702338
BOULON, FLG
# 5
MPN: 698921
BOULON, CAPUCHON SKT, M10X90
depuis £1,59
depuis £1,59
# 6
MPN: 698879
Rondelle
depuis £0,47
depuis £0,47
# 7
MPN: 697821
BOULON, FLG, M10X40
2 pour le démarreur
# 7
-
ENSEMBLE D'EMBRAYAGE, COMPRENANT LES ARTICLES 8 - 10
Utiliser l'élément 13
# 8
-
ENSEMBLE DE PLAQUES ENTRAÎNÉES, EMBRAYAGE
Utiliser l'élément 13
# 9
MPN: 701420
VIS M8X20, PRESSE, PLAQUE SUR VOLANT MOTEUR
Vaincre jusqu'à (V) 501505
# -
-
Rondelle, SERRURE, M8
Vaincre jusqu'à (V) 501505
# 10
-
ENSEMBLE VOLANT MOTEUR ET EMBRAYAGE, ÉQUILIBRÉ
Utiliser l'élément 13
# 11
MPN: 697786
BOULON, M10X30
TOUJOURS REMPLACER. NE PAS RÉUTILISER. Volant moteur vers vilebrequin
depuis £7,92
depuis £7,92
Cette pièce remplace le numéro de pièce 697786-PK
# -
-
GOUPILLE
# 12
MPN: 42-122008-AA
PLAQUE DE COUVERCLE MOTEUR ARRIÈRE
depuis £45,37
depuis £45,37
# 13
MPN: 1R12-11-10474
COUVERCLE D'EMBRAYAGE, PLAQUE ENTRAÎNÉE ET ENSEMBLE VOLANT MOTEUR
Vaincre S De (V) 501506
depuis £4 496,59
depuis £4 496,59
# 14
MPN: 702338
VIS, FLG, M10X55, PLAQUE DE PRESSE SUR VOLANT MOTEUR
Vaincre S De (V) 501506
# 15
MPN: 1R12-41-10198
ADAPTATEUR UNITÉ CSC
# 16
MPN: 700126
BOULON, M6X20
depuis £1,81
depuis £1,81
# 17
MPN: 1R12-41-10199
CAPTEUR, VITESSE DE L'ARBRE D'ENTRÉE
depuis £145,69
depuis £145,69
# 18
MPN: 700674
BOULON, M6X15
# 19
MPN: 700675
CLIP DE RETENUE DU CAPTEUR
# 20
MPN: 1R12-41-10200
ROUE TONIQUE
depuis £686,20
depuis £686,20
# 21
MPN: 1R12-41-10709
CAPTEUR, VITESSE DE L'ARBRE DE SORTIE
depuis £491,45
depuis £491,45
# 22
MPN: 700674
BOULON, M6X15
# -
-
BOULON, PLAQUE H DE BOITE DE VITESSES
# -
-
JOINT D'HUILE, ARBRE D'ENTRÉE
# -
-
JOINT D'HUILE, ARBRE DE QUEUE
# -
-
CORPS PRINCIPAL, ENSEMBLE DE CAPTEUR PLCD, (POSITION DE L'ENGRENAGE)
# -
-
JOINT, MODIFIÉ, CAPTEUR DE CHANGEMENT DE VITESSE
# -
-
BOULON, M6X16
# -
-
LUBRIFIANT, TRANSMISSION MANUELLE, TEXACO 1863
# -
-
SUPPORT, CAPTEUR DE POSITION D'EMBRAYAGE
# -
-
Bouchon obturateur, boîte de vitesses
# -
-
TUYAU, RENIFLARD, TRANSMISSION
