3.3 - Système hydraulique ASM

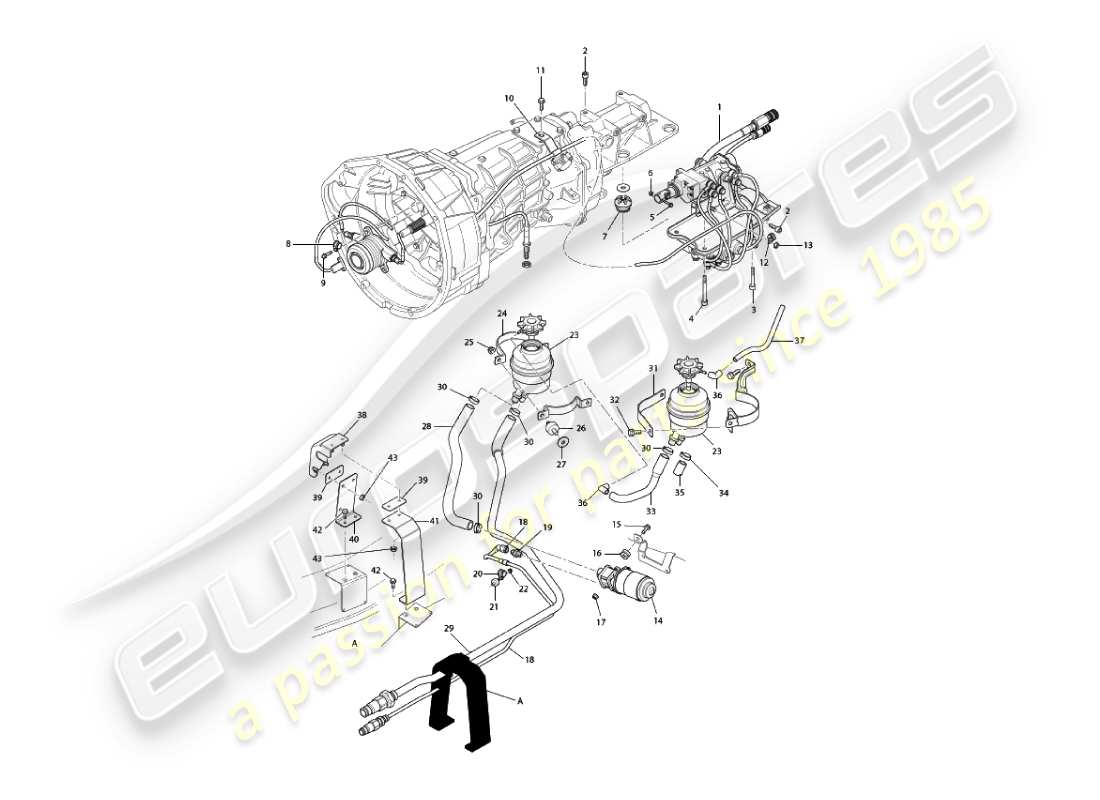

Aston Martin Vanquish (2006) ASM Hydraulic System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 4R12-41-10718
ENSEMBLE ACTIONNEUR/collecteur ASM
depuis £12 414,85
depuis £12 414,85
# 1
MPN: 4R12-382671-AA
ENSEMBLE ACTIONNEUR/collecteur ASM
Vaincre S De (V) 501506
# -
-
VÉRIN RÉSERVOIR CONCENTRIQUE
# 2
MPN: 700250
BOULON, M6X16
# 3
MPN: 700151
VIS, FLG, M8X45
depuis £1,42
depuis £1,42
# -
-
ÉCROU, FLG, M8
# 4
MPN: 700152
BOULON, FLG, M8X55
# 5
MPN: 700919
VIS, M8X33 BOUCHON SKT
depuis £0,47
depuis £0,47
# 6
MPN: 700920
ÉCROU, FLG, M8
depuis £2,18
depuis £2,18
# -
-
SOUFFLET DE JOINT DE CARDAN
# 7
MPN: 1R12-381756-AB
CAOUTCHOUC DE MONTAGE, BLOC DE SOUPAPE
# 8
MPN: 699618
P'CLIP, 6MM
depuis £2,05
depuis £2,05
# 9
MPN: 699083
VIS, FLG, M6X30
depuis £0,47
depuis £0,47
# 10
MPN: 1R12-382674-AA
SANGLE DE FIXATION, TUYAU
# 11
-
VIS
Une partie de la boîte de vitesses
# 12
MPN: 699700
P'CLIP, 8MM
depuis £1,34
depuis £1,34
# 13
MPN: 699697
ÉCROU, FLG, M6, DURALOCK
depuis £1,84
depuis £1,84
# 14
MPN: 1R12-380730-AB
POMPE, ASM
# 15
MPN: 700145
BOULON, FLG, M6X30
# 16
MPN: 32-80356
SUPPORT EN CAOUTCHOUC, POMPE ASM
depuis £3,39
depuis £3,39
# 17
MPN: 699854
ÉCROU, FLG, M6
# 18
MPN: 1R12-381725-AG
TUYAU ASSY POMPE HP AU KIT
depuis £306,31
depuis £306,31
# 19
MPN: 1R12-382818-AB
ADAPTATEUR POMPE ASM M12X1.0
depuis £41,18
depuis £41,18
# 20
MPN: 699700
P'CLIP, 8MM
depuis £1,34
depuis £1,34
# 21
MPN: 699683
isolateur
depuis £5,80
depuis £5,80
# 22
MPN: 697820
ÉCROU, FLG, M6
# 23
MPN: 1R12-384568-AA
ASM DE RÉSERVOIR
depuis £144,08
depuis £144,08
# 24
MPN: 1R12-381441-AB
SUPPORT DE RÉSERVOIR
depuis £31,77
depuis £31,77
# 25
MPN: 700124
ÉCROU, FLG, M8
# 26
MPN: 699685
isolateur
depuis £10,22
depuis £10,22
# 27
MPN: 699681
Rondelle
# 28
MPN: 1R12-381449-AE
TUYAU DE RÉSERVOIR À POMPE
# 29
MPN: 1R12-381729-AG
ENSEMBLE DE TUYAU, RÉSERVOIR AU KIT
# 30
MPN: 699545
COLLIER, RÉSERVOIR DE TUYAU AU KIT, 23.6 DIA
depuis £1,87
depuis £1,87
# -
-
CLIP DE TUYAU, À RESSORT
# -
-
COLLIER, TUYAU, 21 DIA
# 31
MPN: 1R12-384340-AA
SUPPORT DE TROP-PLEIN DE RÉSERVOIR
# 32
MPN: 700146
VIS, FLG, M6X14
# 33
MPN: 1R12-384430-AB
TUYAU DE RÉSERVOIR À DÉBORDEMENT
depuis £91,40
depuis £91,40
# 34
MPN: 699994
PINCE, OETIKER
# 35
MPN: 1R12-384431-AA
TUYAU, VIERGE, TROP-PLEIN ASM
depuis £22,25
depuis £22,25
# 36
MPN: 1R12-382943-AA
RÉSERVOIR COUDE ASM
Premières voitures
depuis £111,20
depuis £111,20
# 37
MPN: 1R12-382942-AA
TUYAU D'ÉVENT ASM
depuis £8,17
depuis £8,17
# 38
MPN: 1R12-383289-AD
SUPPORT, SUPPORT HP/LP
Premières voitures
depuis £26,89
depuis £26,89
# 39
MPN: 1R12-383581-AB
isolateur en caoutchouc
depuis £11,29
depuis £11,29
# 40
MPN: 1R12-384736-AA
SUPPORT, SUPPORT ASM, DROIT
Premières voitures
# 41
MPN: 1R12-384735-AA
SUPPORT, SUPPORT ASM, LH
Premières voitures
# 41
MPN: 1R12-385777-AA
SUPPORT, SUPPORT ASM
Voitures ultérieures
depuis £38,58
depuis £38,58
# -
-
ENTRETOISE, SUPPORT ASM, 12MM
Voitures ultérieures
# -
-
P'CLIP, 16MM
Voitures ultérieures
# 42
MPN: 700103
VIS, FLG, M6X12
# 43
MPN: 697820
ÉCROU, FLG, M6
# -
-
BOULON, M8X55
# -
-
CAPTEUR DE POSITION D'EMBRAYAGE
# -
-
FLUIDE ASM
# -
-
GOUJON DE MONTAGE ARRIÈRE, BOITE DE VITESSES
Voir la section 1.8
# -
-
KIT DE MISE À NIVEAU DU CAPTEUR MAGNÉTIQUE CGPS
# -
-
CORPS PRINCIPAL DU CAPTEUR PLCD
# -
-
JOINT MOTEUR PLCD
# -
-
Rondelle
# -
-
VIS, (BOULON CGPS)
# -
-
PORTE-AIMANT PLCD
# -
-
VIS DE PORTE-AIMANT
# -
-
FICHE, SUPPRESSION
# -
-
HARNAIS DE LIEN
# -
-
HUILE, BOITE DE VITESSES, TEXACO DEXRON 3
# -
-
KIT CAPTEUR DE POSITION D'EMBRAYAGE
# -
-
PLAQUE H
# -
-
CAPTEUR DE TEMPÉRATURE
