5.2 - Freins avant

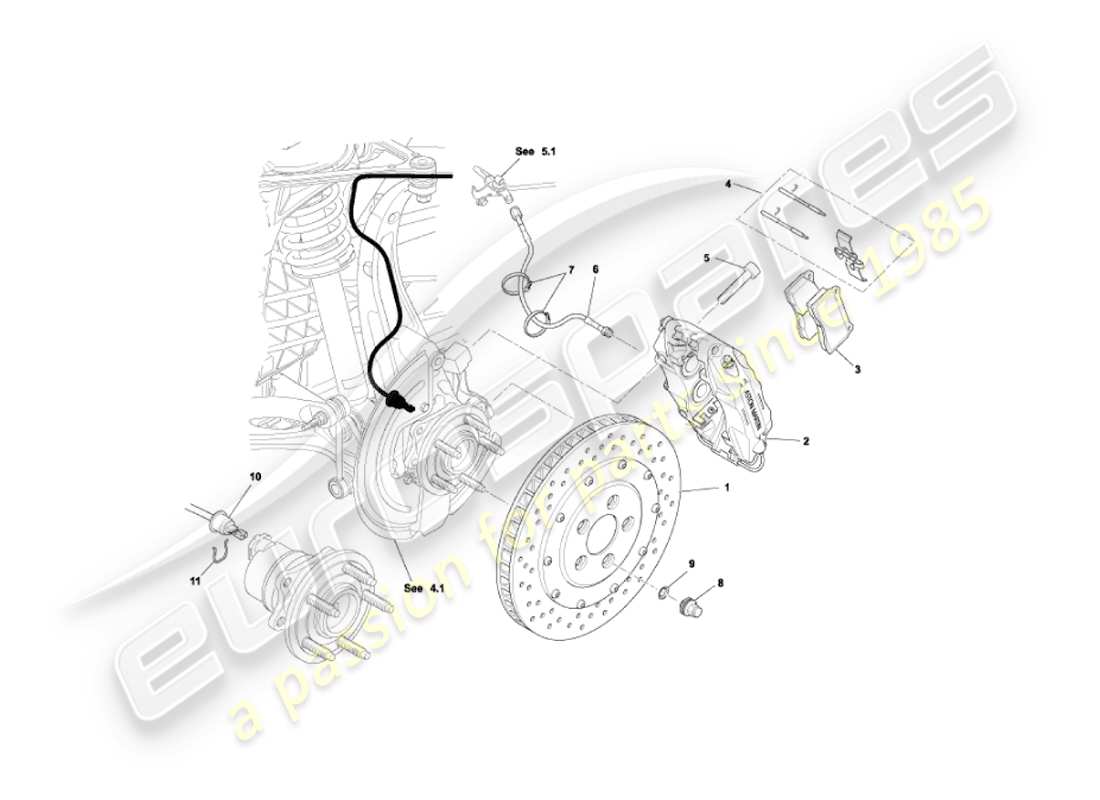

Aston Martin Vanquish (2006) Front Brakes Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 1R12-28-10764
KIT, DISQUES DE FREIN, VENTILÉS, AVANT, GAUCHE ET DROIT
Jusqu'à (V) 501285 - Le kit comprend les deux disques avant
depuis £1 367,72
depuis £1 367,72
# 1
MPN: 4R12-280457-AA
ENSEMBLE DE DISQUE, VENTILÉ, AVANT, LH
De (V) 501286
depuis £1 137,28
depuis £1 137,28
# 1
MPN: 3R12-285947-AA
ENSEMBLE DE DISQUE, VENTILÉ, AVANT, LH (OPTION SVO)
Pour freins améliorés
# 1
MPN: 3R12-285947-AB
ENSEMBLE DE DISQUE, AVANT, (520 HP) LH
Vaincre S De (V) 501506
# 1
MPN: 4R12-280456-AA
ENSEMBLE DISQUE, VENTILÉ, AVANT, DROIT
De (V) 501286
depuis £1 137,28
depuis £1 137,28
# 1
MPN: 3R12-285946-AA
ENSEMBLE DE DISQUE, VENTILÉ, AVANT, DROIT (OPTION SVO)
Pour freins améliorés
# 1
MPN: 3R12-285946-AB
ENSEMBLE DE DISQUE, AVANT, (520 HP) DROIT
Vaincre S De (V) 501506
# 2
MPN: 1R12-280459-AF
ENSEMBLE D'ÉTRIER, AVANT - LH
Jusqu'à (V) 501285
depuis £528,36
depuis £528,36
# 2
MPN: 4R12-280459-AA
ENSEMBLE D'ÉTRIER, AVANT - LH
De (V) 501286
depuis £596,81
depuis £596,81
# 2
MPN: 4R12-286247-AA
ENSEMBLE D'ÉTRIER, AVANT - GAUCHE GRIS (OPTION SVO)
Pour freins améliorés - Vanquish S à partir de (V) 501506
depuis £1 111,86
depuis £1 111,86
# 2
MPN: 1R12-283361-AC
ENSEMBLE D'ÉTRIER, AVANT - LH, NOIR
Jusqu'à (V) 501285
depuis £551,17
depuis £551,17
# 2
MPN: 4R12-283361-AA
ENSEMBLE D'ÉTRIER, AVANT - LH, NOIR
De (V) 501286
depuis £855,28
depuis £855,28
# 2
MPN: 4R12-286243-AA
ENSEMBLE D'ÉTRIER, AVANT - LH NOIR (OPTION SVO)
Pour freins améliorés - Vanquish S à partir de (V) 501506
depuis £1 111,86
depuis £1 111,86
# 2
MPN: 1R12-283363-AC
ENSEMBLE D'ÉTRIER, AVANT - LH, OR
Jusqu'à (V) 501285
# 2
MPN: 4R12-283363-AA
ENSEMBLE D'ÉTRIER, AVANT - LH, OR
De (V) 501286
depuis £855,28
depuis £855,28
# 2
MPN: 4R12-286303-AA
ENSEMBLE D'ÉTRIER, AVANT - LH OR (OPTION SVO)
Pour freins améliorés
depuis £883,80
depuis £883,80
# 2
MPN: 1R12-283365-AC
ENSEMBLE D'ÉTRIER, AVANT - LH, ROUGE
Jusqu'à (V) 501285
depuis £741,24
depuis £741,24
# 2
MPN: 4R12-283365-AA
ENSEMBLE D'ÉTRIER, AVANT - LH, ROUGE
De (V) 501286
depuis £855,28
depuis £855,28
# 2
MPN: 4R12-286245-AA
ENSEMBLE D'ÉTRIER, AVANT - LH ROUGE (OPTION SVO)
Pour freins améliorés/Vanquish S À partir de (V) 501506
depuis £1 111,86
depuis £1 111,86
# 2
MPN: 5R13-2B119-AA
ENSEMBLE D'ÉTRIER, AVANT - GAUCHE ARGENT (520 HP)
Vaincre S De (V) 501506
depuis £1 204,97
depuis £1 204,97
# 2
MPN: 1R12-280458-AF
ENSEMBLE D'ÉTRIER, AVANT - DROIT
Jusqu'à (V) 501285
depuis £528,36
depuis £528,36
# 2
MPN: 4R12-280458-AA
ENSEMBLE D'ÉTRIER, AVANT - DROIT
De (V) 501286
depuis £596,81
depuis £596,81
# 2
MPN: 4R12-286246-AA
ENSEMBLE D'ÉTRIER, AVANT - DROIT GRIS (OPTION SVO)
Pour freins améliorés - Vanquish S à partir de (V) 501506
depuis £1 111,86
depuis £1 111,86
# 2
MPN: 1R12-283360-AC
ENSEMBLE D'ÉTRIER, AVANT - DROIT, NOIR
Jusqu'à (V) 501285
depuis £551,17
depuis £551,17
# 2
MPN: 4R12-283360-AA
ENSEMBLE D'ÉTRIER, AVANT - DROIT, NOIR
De (V) 501286
depuis £855,28
depuis £855,28
# 2
MPN: 4R12-286242-AA
ENSEMBLE D'ÉTRIER, AVANT - DROIT NOIR (OPTION SVO)
Pour freins améliorés - Vanquish S à partir de (V) 501506
depuis £1 111,86
depuis £1 111,86
# 2
MPN: 1R12-283362-AC
ENSEMBLE D'ÉTRIER, AVANT - DROIT, OR
Jusqu'à (V) 501285
depuis £551,17
depuis £551,17
# 2
MPN: 4R12-283362-AA
ENSEMBLE D'ÉTRIER, AVANT - DROIT, OR
De (V) 501286
depuis £855,28
depuis £855,28
# 2
MPN: 4R12-286302-AA
ENSEMBLE D'ÉTRIER, AVANT - DROIT OR (OPTION SVO)
Pour freins améliorés
depuis £883,80
depuis £883,80
# 2
MPN: 1R12-283364-AC
ENSEMBLE D'ÉTRIER, AVANT - DROIT, ROUGE
Jusqu'à (V) 501285
depuis £741,24
depuis £741,24
# 2
MPN: 4R12-283364-AA
ENSEMBLE D'ÉTRIER, AVANT - DROIT, ROUGE
De (V) 501286
depuis £855,28
depuis £855,28
# 2
MPN: 4R12-286244-AA
ENSEMBLE D'ÉTRIER, AVANT - DROIT ROUGE (OPTION SVO)
Pour freins améliorés - Vanquish S à partir de (V) 501506
depuis £1 111,86
depuis £1 111,86
# 2
MPN: 5R13-2B118-AA
ENSEMBLE D'ÉTRIER, AVANT - DROIT ARGENT (520 HP)
Vaincre S De (V) 501506
depuis £1 204,97
depuis £1 204,97
# 3
MPN: 1R12-285403-AA
ENSEMBLE DE PLAQUETTES DE FREIN, AVANT, DROIT
Jusqu'à (V) 501285
Remplacement
Remplacement
# 3
MPN: 1R12-285402-AA
ENSEMBLE DE PLAQUETTES DE FREIN, AVANT, LH
Jusqu'à (V) 501285
Remplacement
Remplacement
# 3
MPN: 4R12-28-10402-PK
KIT, ENSEMBLE DE PLAQUETTES DE FREIN, AVANT
De (V) 501286
depuis £574,49
depuis £574,49
# 3
MPN: 5R13-2K023-AA
ENSEMBLE DE PLAQUETTES DE FREIN, AVANT
Pour freins améliorés - Vanquish S
# 4
MPN: 28-85451
KIT CLIPS ET BROCHES
Pour plaquettes de frein standard
depuis £39,83
depuis £39,83
# 5
MPN: 1R12-284577-AA
BOULON, M12X65 TÊTE DE CAPUCHON
# 5
MPN: 3R12-285956-AA
BOULON, TÊTE DE CAPUCHON, M12 X 80 - 12.9 (OPTION SVO)
Pour freins améliorés - Vanquish S à partir de (V) 501506
depuis £11,15
depuis £11,15
# 5
MPN: 694562
LOCTITE 242
# 6
MPN: 1R12-280464-AE
ENSEMBLE DE TUYAU DE FREIN, AVANT
depuis £64,87
depuis £64,87
# 6
MPN: 4R12-286132-AA
ENSEMBLE DE TUYAU DE FREIN, AVANT, (OPTION SVO)
Pour freins améliorés/Vanquish S À partir de (V) 501506
depuis £184,43
depuis £184,43
# 7
MPN: 699233
ATTACHE DE CÂBLE
# 8
MPN: 1R12-36-10006
ÉCROU DE ROUE, M12X1.5
# 8
MPN: 4G43-1K024-AD
ÉCROU DE ROUE, M14X2
Vaincre S De (V) 501506
depuis £30,92
depuis £30,92
# 9
MPN: 699878
RETENUE, ÉCROU, M12
depuis £6,34
depuis £6,34
# 10
MPN: 1R12-90-10109
ENSEMBLE DE CAPTEURS, ANTIBLOCAGE DE FREIN AVANT
# 10
MPN: 3M5T-2B372-AB
CAPTEUR ABS AVANT (OPTION SVO)
Pour freins améliorés - Vanquish S à partir de (V) 501506
depuis £5,28
depuis £5,28
# 11
MPN: 1R12-282419-AA
CLIP, CABLE DE CAPTEUR ABS AVANT
depuis £0,79
depuis £0,79
# -
-
VIS DE FIXATION DU CAPTEUR M5X12 (OPTION SVO)
Pour freins améliorés - Vanquish S à partir de (V) 501506
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2006) FREINS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2006) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2006) ÉQUIPEMENT DE PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2006) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2006) LAMPES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2006) LAMPES ET AMPOULES D'INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2006) LAVE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2006) ESSUIE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2006) COMPOSANTS DU SOUS-CAPOT SCHÉMA DES PIÈCES")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2006) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2006) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2006) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2006) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2006) INSTRUMENTS ET COMMANDES, 06MY VIN 501949 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2006) DIVERTISSEMENT EN VOITURE SCHÉMA DES PIÈCES")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2006) DIVERTISSEMENT EN VOITURE SCHÉMA DES PIÈCES")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2006) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2006) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2006) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2006) RELAIS SCHÉMA DES PIÈCES")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2006) FUSIBLES SCHÉMA DES PIÈCES")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2006) HARNAIS SCHÉMA DES PIÈCES")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2006) MORPHOLOGIE DU CORPS SCHÉMA DES PIÈCES")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2006) STRUCTURE DE SUPPORT DU CORPS AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2006) DESSOUS DE CAISSE 1 SCHÉMA DES PIÈCES")
-part-diagram-7.1a3.1.webp "ASTON MARTIN VANQUISH (2006) DESSOUS DE CAISSE 2 SCHÉMA DES PIÈCES")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2006) STRUCTURE D'IMPACT AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2006) MÉCANISME DE VOLET DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2006) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2006) MÉCANISME DE VERROUILLAGE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2006) BONNET SCHÉMA DES PIÈCES")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2006) AILES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2006) COUVERCLE DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2006) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2006) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2006) PARE-CHOCS AVANT ET TABLIER SCHÉMA DES PIÈCES")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2006) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2006) VERRE ET FINITIONS SCHÉMA DES PIÈCES")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2006) VERRE ET CADRES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2006) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2006) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2006) CONSOLE CENTRALE ET GARNITURE, JUSQU'AU VIN 501948 SCHÉMA DES PIÈCES")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2006) CONSOLE CENTRALE ET GARNITURE, VIN 501949 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2006) CAISSONS ET FERRURES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2006) GARNITURE SUPÉRIEURE ET DOUBLURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2006) GARNITURE ARRIÈRE, 2+0 SCHÉMA DES PIÈCES")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2006) GARNITURE ARRIÈRE, 2+2 SCHÉMA DES PIÈCES")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2006) SIÈGES ET CEINTURES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2006) SIÈGES ARRIÈRE, SELON VIN 500515 + 500522-525 SCHÉMA DES PIÈCES")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2006) SIÈGES ARRIÈRE, VIN 500516-21 + 526 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2006) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2006) INSONORISATION SCHÉMA DES PIÈCES")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2006) LES TAPIS SCHÉMA DES PIÈCES")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2006) BOÎTIER ET TAPIS DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2006) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2006) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2006) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2006) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2006) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2006) AMÉNAGEMENT INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2006) MODULES DE CONTRÔLE SCHÉMA DES PIÈCES")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2006) DIVERS SCHÉMA DES PIÈCES")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2006) BLOC-CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2006) VILEBREQUIN, PISTONS ET BIELLES SCHÉMA DES PIÈCES")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2006) TÊTES DE CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2006) CAPOT AVANT, CHAÎNES ET PIGNONS SCHÉMA DES PIÈCES")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2006) COURROIES D'ENTRAÎNEMENT, TENDEURS ET POULIES SCHÉMA DES PIÈCES")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2006) POMPE À HUILE ET CARTER SCHÉMA DES PIÈCES")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME DE REFROIDISSEMENT PAR EAU SCHÉMA DES PIÈCES")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2006) CAPOT DU VENTILATEUR DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2006) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2006) COMPOSANTS ÉLECTRIQUES DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2006) COLLECTEURS D'ADMISSION ET PAPILLONS SCHÉMA DES PIÈCES")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2006) FILTRES À AIR ET CAPTEURS MAF SCHÉMA DES PIÈCES")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2006) RAILS DE CARBURANT ET INJECTEURS SCHÉMA DES PIÈCES")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME D'ÉMISSION PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME DE VIDE, MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2006) TUYAU DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2006) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2006) TUYAU DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2006) TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME DE DÉRIVATION DES GAZ D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2006) BOÎTE DE VITESSES ET EMBRAYAGE ASM SCHÉMA DES PIÈCES")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2006) TRANSMISSION DE REFROIDISSEMENT À L'HUILE SCHÉMA DES PIÈCES")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2006) ESSIEU DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME HYDRAULIQUE ASM SCHÉMA DES PIÈCES")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2006) ENSEMBLE DIFFÉRENTIEL, ENTRAÎNEMENT ET ARBRES DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2006) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2006) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2006) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2006) DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2006) BOOSTER ET MODULATEUR DE FREIN SCHÉMA DES PIÈCES")
