5.3 - Freins arrière

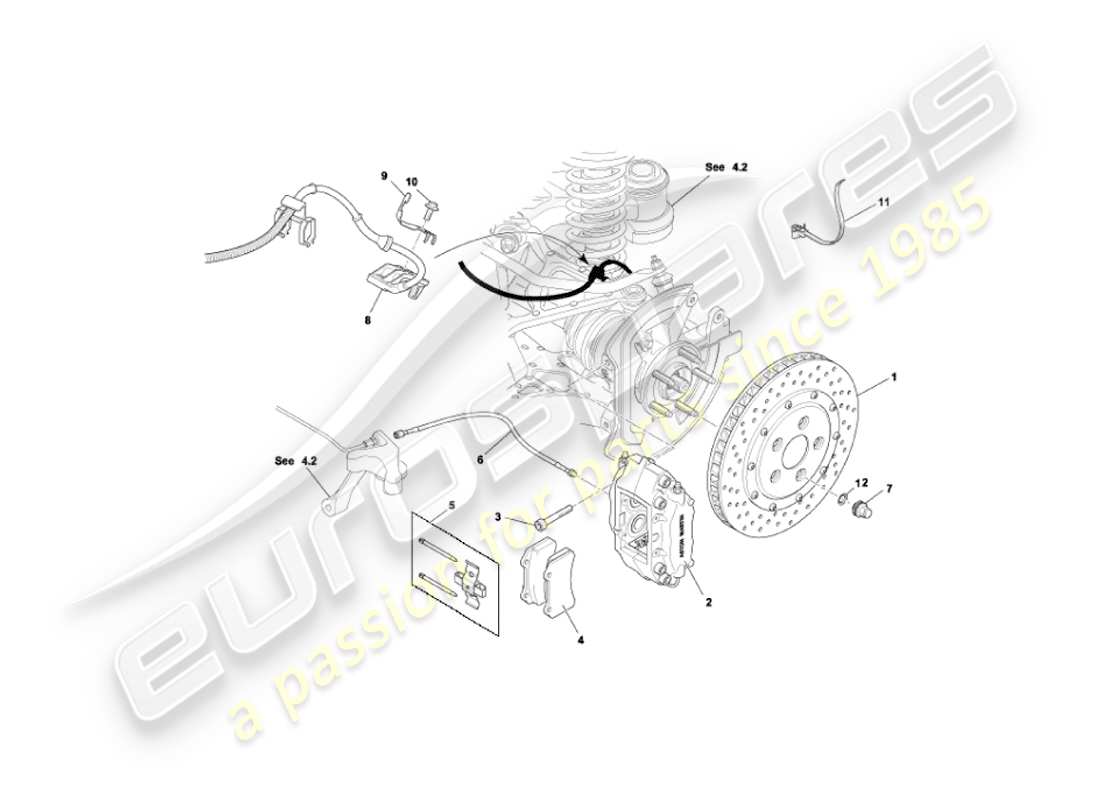

Aston Martin Vanquish (2006) Rear Brakes Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 1R12-280467-AC
ENSEMBLE DE DISQUE, VENTILÉ, ARRIÈRE, LH
Jusqu'à (V) 501285
depuis £919,58
depuis £919,58
# 1
MPN: 4R12-280467-AA
ENSEMBLE DE DISQUE, VENTILÉ, ARRIÈRE, LH
De (V) 501286
depuis £909,91
depuis £909,91
# 1
MPN: 3R12-285953-AA
ENSEMBLE DE DISQUE, VENTILÉ, ARRIÈRE, LH (OPTION SVO)
Pour freins améliorés
depuis £1 080,59
depuis £1 080,59
# 1
MPN: 5R13-2A097-BB
ENSEMBLE DE DISQUE, VENTILÉ, ARRIÈRE, (520 HP) LH
Vaincre S De (V) 501506
depuis £1 009,45
depuis £1 009,45
# 1
MPN: 1R12-280466-AC
ENSEMBLE DISQUE, VENTILÉ, ARRIÈRE, DROIT
Jusqu'à (V) 501285
depuis £919,58
depuis £919,58
# 1
MPN: 4R12-280466-AA
ENSEMBLE DISQUE, VENTILÉ, ARRIÈRE, DROIT
De (V) 501286
depuis £909,91
depuis £909,91
# 1
MPN: 3R12-285952-AA
ENSEMBLE DE DISQUE, VENTILÉ, ARRIÈRE, DROIT (OPTION SVO)
Pour freins améliorés
depuis £1 080,59
depuis £1 080,59
# 1
MPN: 5R13-2A097-AB
ENSEMBLE DISQUE, VENTILÉ, ARRIÈRE, (520 HP) DROIT
Vaincre S De (V) 501506
depuis £1 009,45
depuis £1 009,45
# -
-
VIS, M8X16, RETENUE DU DISQUE
Vaincre S De (V) 501506
# 2
MPN: 1R12-280469-AD
ENSEMBLE D'ÉTRIER, ARRIÈRE, LH
Jusqu'à (V) 501285
depuis £532,18
depuis £532,18
# 2
MPN: 4R12-280469-AA
ENSEMBLE D'ÉTRIER, ARRIÈRE, LH
De (V) 501286
depuis £548,77
depuis £548,77
# 2
MPN: 4R12-286259-AA
ENSEMBLE D'ÉTRIER, ARRIÈRE, LH, GRIS (OPTION SVO)
Pour freins améliorés/Vanquish S À partir de (V) 501506
depuis £853,34
depuis £853,34
# 2
MPN: 1R12-283367-AB
ENSEMBLE D'ÉTRIER, ARRIÈRE, LH, NOIR
Jusqu'à (V) 501285
depuis £478,92
depuis £478,92
# 2
MPN: 4R12-283367-AA
ENSEMBLE D'ÉTRIER, ARRIÈRE, LH, NOIR
De (V) 501286
depuis £627,20
depuis £627,20
# 2
MPN: 4R12-286255-AA
ENSEMBLE D'ÉTRIER, ARRIÈRE, LH, NOIR (OPTION SVO)
Pour freins améliorés/Vanquish S À partir de (V) 501506
depuis £853,34
depuis £853,34
# 2
MPN: 1R12-283369-AB
ENSEMBLE D'ÉTRIER, ARRIÈRE - LH, OR
Jusqu'à (V) 501285
depuis £478,92
depuis £478,92
# 2
MPN: 4R12-283369-AA
ENSEMBLE D'ÉTRIER, ARRIÈRE - LH, OR
De (V) 501286
depuis £627,20
depuis £627,20
# 2
MPN: 4R12-286307-AA
ENSEMBLE D'ÉTRIER, ARRIÈRE, LH, OR (OPTION SVO)
Pour freins améliorés
depuis £853,34
depuis £853,34
# 2
MPN: 1R12-283371-AB
ENSEMBLE D'ÉTRIER, ARRIÈRE - LH, ROUGE
Jusqu'à (V) 501285
depuis £478,92
depuis £478,92
# 2
MPN: 4R12-283371-AA
ENSEMBLE D'ÉTRIER, ARRIÈRE - LH, ROUGE
De (V) 501286
depuis £627,20
depuis £627,20
# 2
MPN: 4R12-286257-AA
ENSEMBLE D'ÉTRIER, ARRIÈRE, LH, ROUGE (OPTION SVO)
Pour freins améliorés/Vanquish S À partir de (V) 501506
depuis £853,34
depuis £853,34
# 2
MPN: 5R13-2K327-AA
ENSEMBLE D'ÉTRIER, ARRIÈRE, LH, ARGENT (520 HP)
Vaincre S De (V) 501506
depuis £876,17
depuis £876,17
# 2
MPN: 1R12-280468-AD
ENSEMBLE D'ÉTRIER, ARRIÈRE, DROIT
Jusqu'à (V) 501285
depuis £532,18
depuis £532,18
# 2
MPN: 4R12-280468-AA
ENSEMBLE D'ÉTRIER, ARRIÈRE, DROIT
De (V) 501286
depuis £608,18
depuis £608,18
# 2
MPN: 4R12-286258-AA
ENSEMBLE D'ÉTRIER, ARRIÈRE, DROIT, GRIS (OPTION SVO)
Pour freins améliorés/Vanquish S À partir de (V) 501506
depuis £853,34
depuis £853,34
# 2
MPN: 1R12-283366-AB
ENSEMBLE D'ÉTRIER, ARRIÈRE - DROIT, NOIR
Jusqu'à (V) 501285
depuis £478,92
depuis £478,92
# 2
MPN: 4R12-283366-AA
ENSEMBLE D'ÉTRIER, ARRIÈRE - DROIT, NOIR
De (V) 501286
depuis £627,20
depuis £627,20
# 2
MPN: 4R12-286254-AA
ENSEMBLE D'ÉTRIER, ARRIÈRE, DROIT, NOIR (OPTION SVO)
Pour freins améliorés/Vanquish S À partir de (V) 501506
depuis £853,34
depuis £853,34
# 2
MPN: 1R12-283368-AB
ENSEMBLE D'ÉTRIER, ARRIÈRE - DROIT, OR
Jusqu'à (V) 501285
depuis £478,92
depuis £478,92
# 2
MPN: 4R12-283368-AA
ENSEMBLE D'ÉTRIER, ARRIÈRE - DROIT, OR
De (V) 501286
depuis £627,20
depuis £627,20
# 2
MPN: 4R12-286306-AA
ENSEMBLE D'ÉTRIER, ARRIÈRE, DROIT, OR (OPTION SVO)
Pour freins améliorés
depuis £853,34
depuis £853,34
# 2
MPN: 1R12-283370-AB
ENSEMBLE D'ÉTRIER, ARRIÈRE - DROIT, ROUGE
Jusqu'à (V) 501285
depuis £478,92
depuis £478,92
# 2
MPN: 4R12-283370-AA
ENSEMBLE D'ÉTRIER, ARRIÈRE - DROIT, ROUGE
De (V) 501286
depuis £627,20
depuis £627,20
# 2
MPN: 4R12-286256-AA
ENSEMBLE D'ÉTRIER, ARRIÈRE, DROIT, ROUGE (OPTION SVO)
Pour freins améliorés/Vanquish S À partir de (V) 501506
depuis £853,34
depuis £853,34
# 2
MPN: 5R13-2K328-AA
ENSEMBLE D'ÉTRIER, ARRIÈRE, DROIT, ARGENT (520 HP)
Vaincre S De (V) 501506
depuis £876,17
depuis £876,17
# 3
MPN: 1R12-283578-AA
BOULON, M12X67 ÉTRIER À ARTICULATION
depuis £22,17
depuis £22,17
# 3
MPN: 1R12-284577-AA
BOULON, ÉTRIER M12X60 À FROID (OPTION SVO)
Pour freins améliorés/Vanquish S À partir de (V) 501506
# -
-
LOCTITE 242
# 4
MPN: 1R12-285405-AA
ENSEMBLE DE PLAQUETTES DE FREIN, ARRIÈRE, DROIT
Jusqu'à (V) 501285
# 4
MPN: 1R12-285404-AA
ENSEMBLE DE PLAQUETTES DE FREIN, ARRIÈRE, LH
Jusqu'à (V) 501285
# 4
MPN: 4R12-28-10401-PK
KIT, ENSEMBLE DE PLAQUETTES DE FREIN, ARRIÈRE
De (V) 501286
depuis £506,37
depuis £506,37
# 4
MPN: 5R13-2M007-AA
ENSEMBLE DE PLAQUETTES DE FREIN, ARRIÈRE
Pour freins améliorés/Vanquish S
# 5
MPN: 28-85456
KIT CLIP ET BROCHES, ARRIÈRE
Pour plaquettes de frein standard
depuis £29,29
depuis £29,29
# 6
MPN: 1R12-280465-AH
ENSEMBLE DE TUYAU DE FREIN, ARRIÈRE
depuis £39,10
depuis £39,10
# -
-
Rondelle, CUIVRE (OPTION SVO)
Pour freins améliorés
# 7
MPN: 1R12-36-10006
ÉCROU DE ROUE, M12X1.5
# 7
MPN: 4G43-1K024-AD
ÉCROU DE ROUE, M14X2
Vaincre S De (V) 501506
depuis £30,92
depuis £30,92
# 8
MPN: 3W43-2C216-AA
ENSEMBLE DE CAPTEUR, ANTIBLOCAGE DE FREIN ARRIÈRE, LH
# 8
MPN: 3W43-2C190-AA
ENSEMBLE DE CAPTEUR, ANTIBLOCAGE DE FREIN ARRIÈRE, DROIT
# 9
MPN: 1R12-282323-AA
SUPPORT, CABLE DE CAPTEUR ABS ARRIÈRE, LH
depuis £77,01
depuis £77,01
# 9
MPN: 1R12-282322-AA
SUPPORT, CABLE DE CAPTEUR ABS ARRIÈRE, DROIT
depuis £12,29
depuis £12,29
# 10
MPN: 700126
VIS, FLG, M6X20
depuis £1,81
depuis £1,81
# 11
MPN: 697398
LANGUETTE DE CÂBLE, DÉBLOQUABLE
depuis £0,87
depuis £0,87
# 12
MPN: 699878
RETENUE, ÉCROU, M12
depuis £6,34
depuis £6,34
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2006) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2006) ÉQUIPEMENT DE PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2006) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2006) LAMPES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2006) LAMPES ET AMPOULES D'INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2006) LAVE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2006) ESSUIE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2006) COMPOSANTS DU SOUS-CAPOT SCHÉMA DES PIÈCES")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2006) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2006) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2006) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2006) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2006) INSTRUMENTS ET COMMANDES, 06MY VIN 501949 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2006) DIVERTISSEMENT EN VOITURE SCHÉMA DES PIÈCES")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2006) DIVERTISSEMENT EN VOITURE SCHÉMA DES PIÈCES")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2006) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2006) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2006) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2006) RELAIS SCHÉMA DES PIÈCES")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2006) FUSIBLES SCHÉMA DES PIÈCES")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2006) HARNAIS SCHÉMA DES PIÈCES")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2006) MORPHOLOGIE DU CORPS SCHÉMA DES PIÈCES")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2006) STRUCTURE DE SUPPORT DU CORPS AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2006) DESSOUS DE CAISSE 1 SCHÉMA DES PIÈCES")
-part-diagram-7.1a3.1.webp "ASTON MARTIN VANQUISH (2006) DESSOUS DE CAISSE 2 SCHÉMA DES PIÈCES")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2006) STRUCTURE D'IMPACT AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2006) MÉCANISME DE VOLET DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2006) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2006) MÉCANISME DE VERROUILLAGE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2006) BONNET SCHÉMA DES PIÈCES")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2006) AILES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2006) COUVERCLE DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2006) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2006) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2006) PARE-CHOCS AVANT ET TABLIER SCHÉMA DES PIÈCES")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2006) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2006) VERRE ET FINITIONS SCHÉMA DES PIÈCES")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2006) VERRE ET CADRES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2006) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2006) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2006) CONSOLE CENTRALE ET GARNITURE, JUSQU'AU VIN 501948 SCHÉMA DES PIÈCES")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2006) CONSOLE CENTRALE ET GARNITURE, VIN 501949 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2006) CAISSONS ET FERRURES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2006) GARNITURE SUPÉRIEURE ET DOUBLURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2006) GARNITURE ARRIÈRE, 2+0 SCHÉMA DES PIÈCES")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2006) GARNITURE ARRIÈRE, 2+2 SCHÉMA DES PIÈCES")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2006) SIÈGES ET CEINTURES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2006) SIÈGES ARRIÈRE, SELON VIN 500515 + 500522-525 SCHÉMA DES PIÈCES")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2006) SIÈGES ARRIÈRE, VIN 500516-21 + 526 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2006) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2006) INSONORISATION SCHÉMA DES PIÈCES")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2006) LES TAPIS SCHÉMA DES PIÈCES")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2006) BOÎTIER ET TAPIS DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2006) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2006) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2006) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2006) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2006) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2006) AMÉNAGEMENT INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2006) MODULES DE CONTRÔLE SCHÉMA DES PIÈCES")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2006) DIVERS SCHÉMA DES PIÈCES")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2006) BLOC-CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2006) VILEBREQUIN, PISTONS ET BIELLES SCHÉMA DES PIÈCES")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2006) TÊTES DE CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2006) CAPOT AVANT, CHAÎNES ET PIGNONS SCHÉMA DES PIÈCES")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2006) COURROIES D'ENTRAÎNEMENT, TENDEURS ET POULIES SCHÉMA DES PIÈCES")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2006) POMPE À HUILE ET CARTER SCHÉMA DES PIÈCES")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME DE REFROIDISSEMENT PAR EAU SCHÉMA DES PIÈCES")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2006) CAPOT DU VENTILATEUR DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2006) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2006) COMPOSANTS ÉLECTRIQUES DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2006) COLLECTEURS D'ADMISSION ET PAPILLONS SCHÉMA DES PIÈCES")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2006) FILTRES À AIR ET CAPTEURS MAF SCHÉMA DES PIÈCES")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2006) RAILS DE CARBURANT ET INJECTEURS SCHÉMA DES PIÈCES")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME D'ÉMISSION PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME DE VIDE, MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2006) TUYAU DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2006) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2006) TUYAU DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2006) TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME DE DÉRIVATION DES GAZ D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2006) BOÎTE DE VITESSES ET EMBRAYAGE ASM SCHÉMA DES PIÈCES")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2006) TRANSMISSION DE REFROIDISSEMENT À L'HUILE SCHÉMA DES PIÈCES")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2006) ESSIEU DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME HYDRAULIQUE ASM SCHÉMA DES PIÈCES")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2006) ENSEMBLE DIFFÉRENTIEL, ENTRAÎNEMENT ET ARBRES DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2006) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2006) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2006) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2006) DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2006) BOOSTER ET MODULATEUR DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2006) FREINS AVANT SCHÉMA DES PIÈCES")
