6.7B - Batterie et câbles

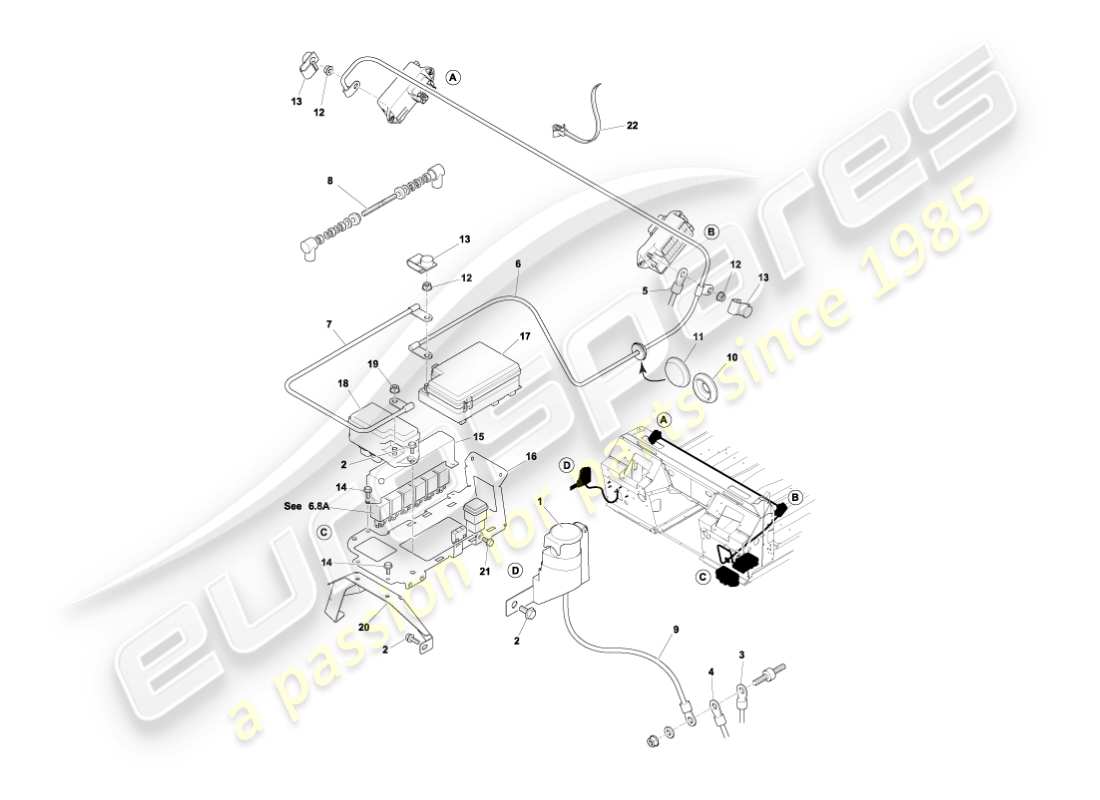

Aston Martin Vanquish (2006) Battery & Cables Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
1R12-371962-AD
ENSEMBLE BORNES ET CÂBLES, DÉMARRAGE SAUT
depuis
£130,59
depuis
£130,59
#
2
MPN:
695563
VIS, FLG, M6X16
#
3
MPN:
1R12-370193-AD
ENSEMBLE DE CÂBLE, GOUJON DE CLOISON AU DÉMARREUR
#
4
MPN:
1R12-370404-AD
ENSEMBLE DE CÂBLE, GOUJON DE CLOISON À ALTERNATEUR
depuis
£49,21
depuis
£49,21
#
5
MPN:
1R12-370407-AD
CABLE, BOITE DE JONCTION ARRIÈRE VERS BOITE A FUSIBLES FACIA GAUCHE
depuis
£40,52
depuis
£40,52
#
6
MPN:
1R12-370408-AE
CABLE, BOITE A FUSIBLES DE TABLEAU DE BORD GAUCHE VERS BOITE A FUSIBLES DE TABLEAU DE BORD DROIT
RHD
depuis
£55,96
depuis
£55,96
#
6
MPN:
1R12-372740-AD
CABLE, BOITE A FUSIBLES DE TABLEAU DE BORD GAUCHE VERS BOITE A FUSIBLES DE TABLEAU DE BORD DROIT
Conduite à gauche
depuis
£31,65
depuis
£31,65
#
7
MPN:
1R12-370409-AD
CABLE, EMS VERS BOITE A FUSIBLES AVANT
depuis
£22,42
depuis
£22,42
#
7
MPN:
1R12-372741-AB
CABLE, BOITE A FUSIBLES E/B
Conduite à gauche
depuis
£372,09
depuis
£372,09
#
8
MPN:
1R12-375342-AA
ENSEMBLE DE POST TERMINAL
depuis
£5,19
depuis
£5,19
#
-
-
CAOUTCHOUC DE BOTTE
#
9
MPN:
1R12-371719-AA
CÂBLE, CLOISON POUR BORNE DE DÉMARRAGE
N'est plus disponible - Inclus avec l'article 1
#
-
-
GELÉE KY
#
10
MPN:
37-81850
ŒILLET
depuis
£6,53
depuis
£6,53
#
11
MPN:
700414
ŒILLET, SUPPRESSION
depuis
£1,88
depuis
£1,88
#
13
MPN:
37-85236
PROTECTEUR DE DRAPEAU
depuis
£3,42
depuis
£3,42
#
14
MPN:
700132
VIS, M6X10
#
15
MPN:
1R12-372680-AC
COUVERCLE, RELAIS, DROIT
#
15
MPN:
1R12-37-10343
COUVERTURE, RELAIS, 3 VOIE
RHD
#
16
MPN:
1R12-371642-AG
SUPPORT DE BOITES A FUSIBLES DU COMPARTIMENT MOTEUR
RHD
depuis
£85,27
depuis
£85,27
#
16
MPN:
1R12-371643-AB
SUPPORT DE BOITES A FUSIBLES DU COMPARTIMENT MOTEUR
Conduite à gauche
#
17
MPN:
1R12-370533-AB
BOITE A FUSIBLES, VOIE 22, SOUS CAPOT
depuis
£170,42
depuis
£170,42
#
18
MPN:
1R12-370535-AB
BOÎTE À FUSIBLES, 18 VOIE, EMS
#
19
MPN:
697182
ÉCROU, FLG, M8
depuis
£0,47
depuis
£0,47
#
20
MPN:
1R12-375796-AB
PIED DE SUPPORT, SUPPORT DE BOITE A FUSIBLES
#
21
MPN:
700113
VIS, M5X10
depuis
£1,43
depuis
£1,43
#
22
MPN:
700169
CLIP, (VOLEX)
depuis
£0,54
depuis
£0,54
#
-
-
PROTECTEUR, GOUJON D'ALIMENTATION
