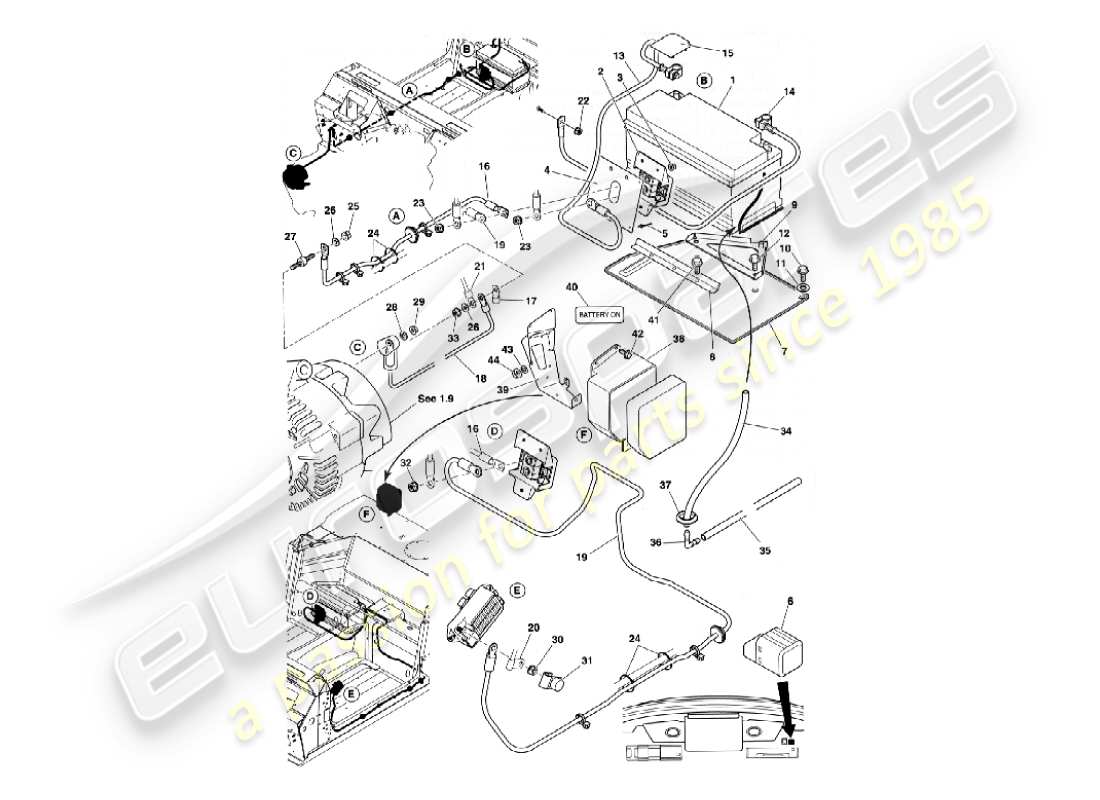

6.7C - Batterie et câbles
Aston Martin Vanquish (2006) Battery & Cables Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
37-85928
Batterie, 90 Ah
depuis
£232,43
depuis
£232,43
#
2
MPN:
1R12-370397-AE
INTERRUPTEUR DE DÉCONNEXION DE BATTERIE
depuis
£309,67
depuis
£309,67
#
3
MPN:
700114
ÉCROU, FLG, M5
depuis
£86,01
depuis
£86,01
#
4
MPN:
1R12-372690-AB
ISOLANT, INTERRUPTEUR DE DÉCONNEXION DE BATTERIE
depuis
£9,98
depuis
£9,98
#
5
MPN:
692205
POP RIVET, 1/8 X 3/8
depuis
£0,47
depuis
£0,47
#
-
-
RUBAN AUTO-ADHÉSIF
Alternative à l'article 5
#
6
MPN:
1R12-373789-AA
INTERRUPTEUR DE DÉCONNEXION DE BATTERIE À DISTANCE
depuis
£187,95
depuis
£187,95
#
7
MPN:
1R12-370408-AA
ENSEMBLE PLATEAU, BATTERIE
#
8
MPN:
1R12-371116-AB
PINCE DE BATTERIE, AVANT
depuis
£69,70
depuis
£69,70
#
9
MPN:
1R12-375077-AB
PINCE DE BATTERIE, ARRIÈRE
depuis
£58,66
depuis
£58,66
#
10
MPN:
700126
VIS, FLG, M6X20
depuis
£1,77
depuis
£1,77
#
11
MPN:
694567
Rondelle, M6X18
depuis
£0,47
depuis
£0,47
#
12
MPN:
699849
VIS, FLG, M8X30
#
13
MPN:
1R12-370401-AD
CABLE, BATTERIE POSITIF, BATTERIE AU BLOC DE JONCTION ARRIÈRE
depuis
£52,96
depuis
£52,96
#
14
MPN:
1R12-370402-AE
CÂBLE NÉGATIF DE BATTERIE
depuis
£33,39
depuis
£33,39
#
-
-
CRAVATE RÉSISTANTE À LA CHALEUR
Fixation du câble négatif
#
-
-
ATTACHE DE CÂBLE
Fixation du câble négatif
#
15
MPN:
37-81848
COUVERCLE DE BORNE DE BATTERIE
depuis
£1,21
depuis
£1,21
#
16
MPN:
1R12-370403-AD
CÂBLE POSITIF, BLOC DE JONCTION ARRIÈRE AU GOUJON DE CLOISON
depuis
£53,90
depuis
£53,90
#
17
MPN:
1R12-370193-AD
ENSEMBLE DE CÂBLE, GOUJON DE CLOISON AU DÉMARREUR
#
18
MPN:
1R12-370404-AD
ENSEMBLE DE CÂBLE, GOUJON DE CLOISON À ALTERNATEUR
depuis
£49,21
depuis
£49,21
#
19
MPN:
1R12-370407-AD
CABLE, BOITE DE JONCTION ARRIÈRE VERS BOITE A FUSIBLES FACIA GAUCHE
depuis
£40,52
depuis
£40,52
#
20
MPN:
1R12-370408-AE
CABLE, BOITE A FUSIBLES DE TABLEAU DE BORD GAUCHE VERS BOITE A FUSIBLES DE TABLEAU DE BORD DROIT
RHD
depuis
£55,96
depuis
£55,96
#
20
MPN:
1R12-372740-AD
CABLE, BOITE A FUSIBLES DE TABLEAU DE BORD GAUCHE VERS BOITE A FUSIBLES DE TABLEAU DE BORD DROIT
Conduite à gauche
depuis
£31,65
depuis
£31,65
#
21
MPN:
1R12-371719-AA
CÂBLE, CLOISON POUR BORNE DE DÉMARRAGE
#
22
MPN:
702429
ÉCROU, FLG NYLOC, M6
depuis
£0,47
depuis
£0,47
#
24
MPN:
699209
cravate
depuis
£0,56
depuis
£0,56
#
25
-
Noix, M8
#
26
-
Rondelle, M8
#
27
MPN:
37-81863
ENSEMBLE DE POST TERMINAL
depuis
£12,19
depuis
£12,19
#
28
MPN:
697164
Rondelle, M8
depuis
£0,47
depuis
£0,47
#
29
MPN:
697418
Noix, M8
depuis
£0,47
depuis
£0,47
#
31
MPN:
37-85236
PROTECTEUR DE DRAPEAU
depuis
£3,42
depuis
£3,42
#
32
MPN:
697418
Noix, M8
depuis
£0,47
depuis
£0,47
#
33
-
Noix, M8
#
-
-
TUBE D'ÉVENT DE BATTERIE
#
34
MPN:
1R12-372635-AA
TUBE D'ÉVENT DE BATTERIE, 240MM
depuis
£0,54
depuis
£0,54
#
35
MPN:
1R12-372636-AA
TUBE D'ÉVENT DE BATTERIE, 390MM
depuis
£2,62
depuis
£2,62
#
36
MPN:
699510
COUDE, 90
depuis
£9,27
depuis
£9,27
#
37
MPN:
37-81850
ŒILLET
depuis
£6,53
depuis
£6,53
#
38
MPN:
1R12-37-10036
BOÎTE DE TRANSPORT, ÉLECTRIQUE
depuis
£70,86
depuis
£70,86
#
39
MPN:
1R12-371118-AD
SUPPORT DE SUPPORT ELECTRIQUE
depuis
£79,89
depuis
£79,89
#
-
-
BANDE DE PROTECTION DE BORD, (169MM)
#
-
-
Sangle à nouer, libérable
Câble d'alternateur au support de tour
#
40
MPN:
97-81846
ÉTIQUETTE D'AVERTISSEMENT DE BATTERIE
#
41
MPN:
699849
VIS, FLG, M8X30
#
-
-
CLIP P
#
-
-
VIS, FLG, M6X16
2 conduite à gauche
#
-
-
Sangle à nouer
#
42
MPN:
700159
VIS, FLG, M6X20
#
43
MPN:
694567
Rondelle, M6
depuis
£0,47
depuis
£0,47
#
44
MPN:
697820
ÉCROU, FLG, M6
#
-
-
SANGLE DE MASSE, ECHAPPEMENT VERS BOÎTIER DE CLOCHE, DROIT
#
-
-
SANGLE DE MASSE, ECHAPPEMENT AU BOÎTIER DE CLOCHE, LH
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2006) RELAIS SCHÉMA DES PIÈCES")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2006) FUSIBLES SCHÉMA DES PIÈCES")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2006) HARNAIS SCHÉMA DES PIÈCES")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2006) MORPHOLOGIE DU CORPS SCHÉMA DES PIÈCES")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2006) STRUCTURE DE SUPPORT DU CORPS AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2006) DESSOUS DE CAISSE 1 SCHÉMA DES PIÈCES")
-part-diagram-7.1a3.1.webp "ASTON MARTIN VANQUISH (2006) DESSOUS DE CAISSE 2 SCHÉMA DES PIÈCES")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2006) STRUCTURE D'IMPACT AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2006) MÉCANISME DE VOLET DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2006) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2006) MÉCANISME DE VERROUILLAGE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2006) BONNET SCHÉMA DES PIÈCES")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2006) AILES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2006) COUVERCLE DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2006) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2006) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2006) PARE-CHOCS AVANT ET TABLIER SCHÉMA DES PIÈCES")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2006) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2006) VERRE ET FINITIONS SCHÉMA DES PIÈCES")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2006) VERRE ET CADRES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2006) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2006) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2006) CONSOLE CENTRALE ET GARNITURE, JUSQU'AU VIN 501948 SCHÉMA DES PIÈCES")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2006) CONSOLE CENTRALE ET GARNITURE, VIN 501949 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2006) CAISSONS ET FERRURES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2006) GARNITURE SUPÉRIEURE ET DOUBLURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2006) GARNITURE ARRIÈRE, 2+0 SCHÉMA DES PIÈCES")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2006) GARNITURE ARRIÈRE, 2+2 SCHÉMA DES PIÈCES")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2006) SIÈGES ET CEINTURES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2006) SIÈGES ARRIÈRE, SELON VIN 500515 + 500522-525 SCHÉMA DES PIÈCES")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2006) SIÈGES ARRIÈRE, VIN 500516-21 + 526 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2006) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2006) INSONORISATION SCHÉMA DES PIÈCES")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2006) LES TAPIS SCHÉMA DES PIÈCES")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2006) BOÎTIER ET TAPIS DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2006) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2006) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2006) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2006) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2006) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2006) AMÉNAGEMENT INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2006) MODULES DE CONTRÔLE SCHÉMA DES PIÈCES")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2006) DIVERS SCHÉMA DES PIÈCES")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2006) BLOC-CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2006) VILEBREQUIN, PISTONS ET BIELLES SCHÉMA DES PIÈCES")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2006) TÊTES DE CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2006) CAPOT AVANT, CHAÎNES ET PIGNONS SCHÉMA DES PIÈCES")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2006) COURROIES D'ENTRAÎNEMENT, TENDEURS ET POULIES SCHÉMA DES PIÈCES")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2006) POMPE À HUILE ET CARTER SCHÉMA DES PIÈCES")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME DE REFROIDISSEMENT PAR EAU SCHÉMA DES PIÈCES")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2006) CAPOT DU VENTILATEUR DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2006) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2006) COMPOSANTS ÉLECTRIQUES DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2006) COLLECTEURS D'ADMISSION ET PAPILLONS SCHÉMA DES PIÈCES")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2006) FILTRES À AIR ET CAPTEURS MAF SCHÉMA DES PIÈCES")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2006) RAILS DE CARBURANT ET INJECTEURS SCHÉMA DES PIÈCES")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME D'ÉMISSION PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME DE VIDE, MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2006) TUYAU DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2006) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2006) TUYAU DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2006) TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME DE DÉRIVATION DES GAZ D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2006) BOÎTE DE VITESSES ET EMBRAYAGE ASM SCHÉMA DES PIÈCES")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2006) TRANSMISSION DE REFROIDISSEMENT À L'HUILE SCHÉMA DES PIÈCES")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2006) ESSIEU DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME HYDRAULIQUE ASM SCHÉMA DES PIÈCES")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2006) ENSEMBLE DIFFÉRENTIEL, ENTRAÎNEMENT ET ARBRES DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2006) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2006) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2006) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2006) DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2006) BOOSTER ET MODULATEUR DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2006) FREINS AVANT SCHÉMA DES PIÈCES")
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2006) FREINS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2006) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2006) ÉQUIPEMENT DE PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2006) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2006) LAMPES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2006) LAMPES ET AMPOULES D'INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2006) LAVE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2006) ESSUIE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2006) COMPOSANTS DU SOUS-CAPOT SCHÉMA DES PIÈCES")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2006) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2006) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2006) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2006) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2006) INSTRUMENTS ET COMMANDES, 06MY VIN 501949 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2006) DIVERTISSEMENT EN VOITURE SCHÉMA DES PIÈCES")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2006) DIVERTISSEMENT EN VOITURE SCHÉMA DES PIÈCES")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2006) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2006) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
