7.2A - Raccords de carrosserie

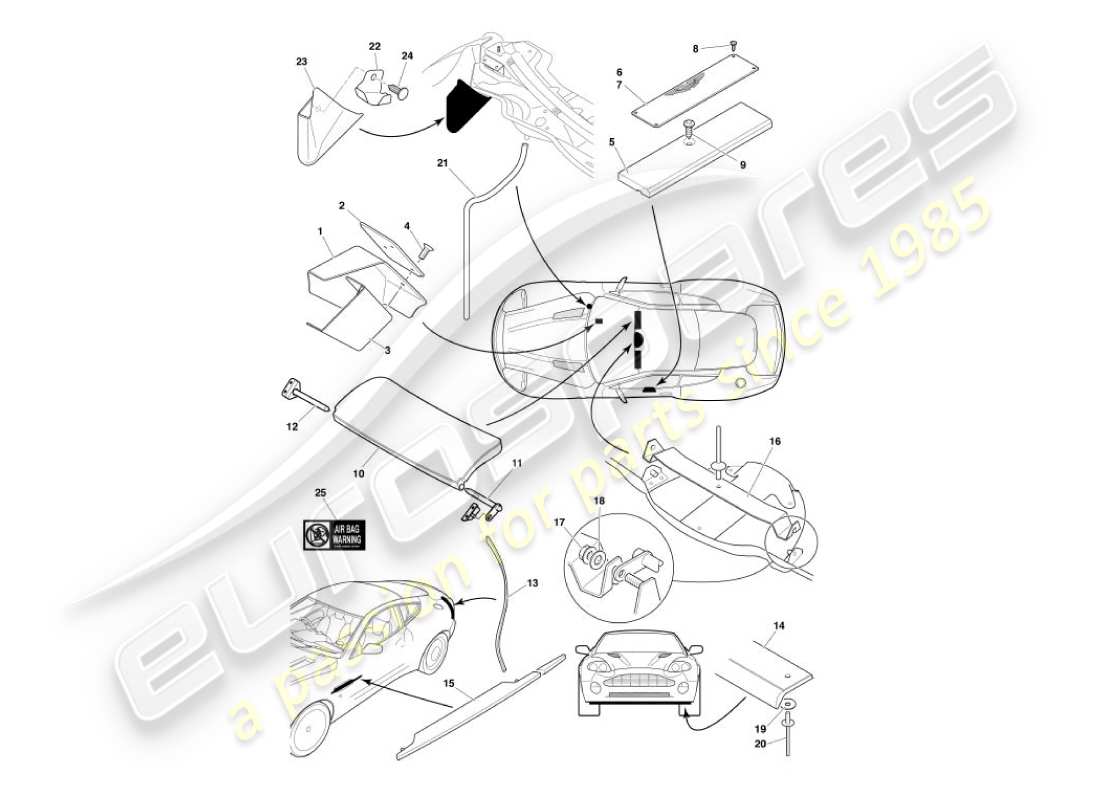

Aston Martin Vanquish (2006) Body Fittings Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
1R12-804558-AAW
ENSEMBLE REPOSE-PIEDS
RHD
depuis
£37,50
depuis
£37,50
#
1
MPN:
1R12-804559-AAW
ENSEMBLE REPOSE-PIEDS
Conduite à gauche
#
2
MPN:
1R12-803600-AB
COUSSIN DE REPOSE-PIEDS
#
3
MPN:
1R12-803328-AA
SUPPORT DE REPOSE-PIEDS
RHD
depuis
£13,07
depuis
£13,07
#
3
MPN:
1R12-803329-AA
SUPPORT DE REPOSE-PIEDS
Conduite à gauche
depuis
£13,07
depuis
£13,07
#
4
MPN:
700448
VIS, M5X30, COUSSIN DE PÉDALE CSK
#
-
-
ÉCROU, FLG, M5 COUSSIN DE PÉDALE
#
5
MPN:
1R12-834478-AB
FIXATION DE PLAQUE DE SEUIL
depuis
£49,96
depuis
£49,96
#
6
MPN:
1R12-830989-AB
ENSEMBLE DE PLAQUE DE SEUIL, NOM DU VÉHICULE
Jusqu'à (V) 501285
depuis
£207,57
depuis
£207,57
#
6
MPN:
4R12-836204-AA
ENSEMBLE DE PLAQUE DE SEUIL, NOM DU VÉHICULE
Paire – À partir de (V) 501286
depuis
£336,24
depuis
£336,24
#
6
MPN:
5R13-132A51-AA
ENSEMBLE DE PLAQUE DE SEUIL, NOM DU VÉHICULE
Vaincre S De (V) 501506
depuis
£149,29
depuis
£149,29
#
7
MPN:
1R12-830988-AB
ENSEMBLE DE PLAQUE DE SEUIL, PERSONNALISÉ
Jusqu'à (V) 501285
#
7
MPN:
4R12-836203-AA
ENSEMBLE DE PLAQUE DE SEUIL, PERSONNALISÉ
De (V) 501286
#
7
MPN:
5R13-132A52-AA
ENSEMBLE DE PLAQUE DE SEUIL, PERSONNALISÉ
Vaincre S De (V) 501506
#
8
MPN:
699108
VIS, N°4X12, CSK
depuis
£0,49
depuis
£0,49
#
9
MPN:
697603
VIS, M6X25 CSK HD
depuis
£0,47
depuis
£0,47
#
10
MPN:
1R12-830226-AEW
PARE-SOLEIL ENSEMBLE, DÉTAILLÉ, DROIT
Jusqu'à (V) 501285
#
10
MPN:
4R12-830226-AAW
PARE-SOLEIL ENSEMBLE, DÉTAILLÉ, DROIT
De (V) 501286
depuis
£766,10
depuis
£766,10
#
10
MPN:
1R12-830225-AEW
ENSEMBLE PARE-SOLEIL, DÉTAILLÉ, LH
Jusqu'à (V) 501285
#
10
MPN:
4R12-830225-AAW
ENSEMBLE PARE-SOLEIL, DÉTAILLÉ, LH
De (V) 501286
depuis
£766,10
depuis
£766,10
#
11
MPN:
1R12-835394-AB
GOUPILLE DE MONTAGE, PARE-SOLEIL INTÉRIEUR
depuis
£13,87
depuis
£13,87
#
11
MPN:
1R12-832496-AC
GOUPILLE DE MONTAGE, PARE-SOLEIL
depuis
£1,71
depuis
£1,71
#
12
MPN:
1R12-833592-AC
FINITION, FEU ARRIÈRE, DROIT
depuis
£128,77
depuis
£128,77
#
13
MPN:
1R12-833593-AC
FINITION, FEU ARRIÈRE, LH
depuis
£128,77
depuis
£128,77
#
14
MPN:
1R12-784295-AB
EXTRUSION, AIRDAM AVANT
depuis
£792,93
depuis
£792,93
#
-
-
ENSEMBLE DE FERMETURE LATÉRALE, DROIT, CHROME BRILLANT
#
-
-
FERMETURE LATÉRALE AVANT, DROIT
#
-
-
FERMETURE LATÉRALE ARRIÈRE, DROIT
#
-
-
RUBAN DOUBLE FACE, 3M5361
#
15
MPN:
1R12-831341-AF
ENSEMBLE DE FERMETURE LATÉRALE, LH, CHROME BRILLANT
depuis
£694,98
depuis
£694,98
#
15
MPN:
1R12-831391-AE
FERMETURE LATÉRALE AVANT GAUCHE
#
15
MPN:
1R12-831393-AE
FERMETURE LATÉRALE ARRIÈRE, LH
#
15
MPN:
5R13-13550-PIA2
RUBAN DOUBLE FACE, 3M5361
depuis
£177,08
depuis
£177,08
#
15
MPN:
1R12-834648-AB
ENSEMBLE DE FERMETURE LATÉRALE, DROIT, CHROME SATINÉ
Facultatif
depuis
£482,13
depuis
£482,13
#
15
MPN:
1R12-834649-AB
ENSEMBLE DE FERMETURE LATÉRALE, GAUCHE, CHROME SATINÉ
Facultatif
depuis
£482,13
depuis
£482,13
#
15
MPN:
1R12-831392-AF
PORTE LATERALE, DROIT, CHROME BRILLANT
depuis
£166,87
depuis
£166,87
#
15
MPN:
1R12-831393-AF
PORTE LATERALE, GAUCHE, CHROME BRILLANT
depuis
£166,87
depuis
£166,87
#
15
MPN:
1R12-835804-AA
PORTE LATÉRAL, DROIT, CHROME SATINÉ
Facultatif
#
15
MPN:
1R12-835805-AA
PORTE LATÉRALE, GAUCHE, CHROME SATINÉ
Facultatif
#
16
MPN:
1R12-835044-AA
BARRE DE RENFORT, COLONNE AVANT
depuis
£12,20
depuis
£12,20
#
17
MPN:
697431
ÉCROU, NYLOC, M4
depuis
£0,47
depuis
£0,47
#
18
MPN:
692054
Rondelle, ORDINAIRE, M4
depuis
£0,47
depuis
£0,47
#
19
MPN:
697517
Rondelle, M6, GRAND OD, NOIRE
Attache de barrage aérien
#
20
MPN:
699969
RIVET R-LOK
Attache de barrage aérien
#
21
MPN:
1R12-632802-AB
TUYAU DE VIDANGE
depuis
£6,86
depuis
£6,86
#
22
MPN:
1R12-634144-AC
GRILLE À FEUILLES, COUPE DE PLÉNUM, DROIT
depuis
£13,07
depuis
£13,07
#
22
MPN:
1R12-634145-AC
GRILLE À FEUILLES, COUPE DE PLÉNUM, GAUCHE
depuis
£13,07
depuis
£13,07
#
23
MPN:
1R12-633944-AA
COUPE, DRAIN DE PLÉNUM, DROIT
#
23
MPN:
1R12-633945-AA
COUPE, DRAIN DE PLÉNUM, LH
#
-
-
TUBE DE VIDANGE, PLÉNUM EXTÉRIEUR
#
-
-
Sangle à nouer, résistante à la chaleur
#
24
MPN:
699508
CLIP, SAPIN
depuis
£0,92
depuis
£0,92
#
25
MPN:
97-90425
ÉTIQUETTE D'AVERTISSEMENT D'AIRBAG, INSTALLATION DE PARE-SOLEIL
États-Unis/Canada uniquement
depuis
£1,53
depuis
£1,53
#
25
MPN:
97-90434
ETIQUETTE D'AVERTISSEMENT D'AIRBAG, POSE DE PARE-SOLEIL FRANÇAIS
Canada seulement
depuis
£1,53
depuis
£1,53
#
25
MPN:
97-90423
ÉTIQUETTE D'AVERTISSEMENT D'AIRBAG, FIXATION DE PARE-SOLEIL ANGLAIS
États-Unis/Canada uniquement
depuis
£2,14
depuis
£2,14
#
25
MPN:
97-90424
ETIQUETTE D'AVERTISSEMENT D'AIRBAG, POSE DE PARE-SOLEIL FRANÇAIS
Canada seulement
depuis
£2,14
depuis
£2,14
#
-
-
DÉFLECTEUR, EAU, DROIT
#
-
-
DÉFLECTEUR, EAU, LH
#
-
-
VIS, FLG, M6X16
#
-
-
ÉCROU, FLG, M6
#
-
-
Rondelle, ORDINAIRE, M6X17
#
-
-
VIS, CSK HD, M6X10
#
-
-
COLLIER, ESPACEMENT DES CHARNIÈRES
#
-
-
ŒILLET, (AVEUGLE)
#
-
-
CLIP DE BOUCLIER THERMIQUE
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2006) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2006) PARE-CHOCS AVANT ET TABLIER SCHÉMA DES PIÈCES")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2006) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2006) VERRE ET FINITIONS SCHÉMA DES PIÈCES")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2006) VERRE ET CADRES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2006) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2006) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2006) CONSOLE CENTRALE ET GARNITURE, JUSQU'AU VIN 501948 SCHÉMA DES PIÈCES")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2006) CONSOLE CENTRALE ET GARNITURE, VIN 501949 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2006) CAISSONS ET FERRURES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2006) GARNITURE SUPÉRIEURE ET DOUBLURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2006) GARNITURE ARRIÈRE, 2+0 SCHÉMA DES PIÈCES")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2006) GARNITURE ARRIÈRE, 2+2 SCHÉMA DES PIÈCES")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2006) SIÈGES ET CEINTURES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2006) SIÈGES ARRIÈRE, SELON VIN 500515 + 500522-525 SCHÉMA DES PIÈCES")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2006) SIÈGES ARRIÈRE, VIN 500516-21 + 526 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2006) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2006) INSONORISATION SCHÉMA DES PIÈCES")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2006) LES TAPIS SCHÉMA DES PIÈCES")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2006) BOÎTIER ET TAPIS DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2006) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2006) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2006) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2006) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2006) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2006) AMÉNAGEMENT INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2006) MODULES DE CONTRÔLE SCHÉMA DES PIÈCES")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2006) DIVERS SCHÉMA DES PIÈCES")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2006) BLOC-CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2006) VILEBREQUIN, PISTONS ET BIELLES SCHÉMA DES PIÈCES")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2006) TÊTES DE CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2006) CAPOT AVANT, CHAÎNES ET PIGNONS SCHÉMA DES PIÈCES")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2006) COURROIES D'ENTRAÎNEMENT, TENDEURS ET POULIES SCHÉMA DES PIÈCES")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2006) POMPE À HUILE ET CARTER SCHÉMA DES PIÈCES")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME DE REFROIDISSEMENT PAR EAU SCHÉMA DES PIÈCES")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2006) CAPOT DU VENTILATEUR DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2006) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2006) COMPOSANTS ÉLECTRIQUES DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2006) COLLECTEURS D'ADMISSION ET PAPILLONS SCHÉMA DES PIÈCES")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2006) FILTRES À AIR ET CAPTEURS MAF SCHÉMA DES PIÈCES")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2006) RAILS DE CARBURANT ET INJECTEURS SCHÉMA DES PIÈCES")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME D'ÉMISSION PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME DE VIDE, MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2006) TUYAU DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2006) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2006) TUYAU DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2006) TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME DE DÉRIVATION DES GAZ D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2006) BOÎTE DE VITESSES ET EMBRAYAGE ASM SCHÉMA DES PIÈCES")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2006) TRANSMISSION DE REFROIDISSEMENT À L'HUILE SCHÉMA DES PIÈCES")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2006) ESSIEU DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2006) SYSTÈME HYDRAULIQUE ASM SCHÉMA DES PIÈCES")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2006) ENSEMBLE DIFFÉRENTIEL, ENTRAÎNEMENT ET ARBRES DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2006) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2006) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2006) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2006) DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2006) BOOSTER ET MODULATEUR DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2006) FREINS AVANT SCHÉMA DES PIÈCES")
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2006) FREINS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2006) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2006) ÉQUIPEMENT DE PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2006) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2006) LAMPES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2006) LAMPES ET AMPOULES D'INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2006) LAVE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2006) ESSUIE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2006) COMPOSANTS DU SOUS-CAPOT SCHÉMA DES PIÈCES")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2006) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2006) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2006) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2006) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2006) INSTRUMENTS ET COMMANDES, 06MY VIN 501949 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2006) DIVERTISSEMENT EN VOITURE SCHÉMA DES PIÈCES")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2006) DIVERTISSEMENT EN VOITURE SCHÉMA DES PIÈCES")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2006) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2006) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2006) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2006) RELAIS SCHÉMA DES PIÈCES")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2006) FUSIBLES SCHÉMA DES PIÈCES")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2006) HARNAIS SCHÉMA DES PIÈCES")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2006) MORPHOLOGIE DU CORPS SCHÉMA DES PIÈCES")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2006) STRUCTURE DE SUPPORT DU CORPS AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2006) DESSOUS DE CAISSE 1 SCHÉMA DES PIÈCES")
-part-diagram-7.1a3.1.webp "ASTON MARTIN VANQUISH (2006) DESSOUS DE CAISSE 2 SCHÉMA DES PIÈCES")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2006) STRUCTURE D'IMPACT AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2006) MÉCANISME DE VOLET DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2006) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2006) MÉCANISME DE VERROUILLAGE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2006) BONNET SCHÉMA DES PIÈCES")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2006) AILES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2006) COUVERCLE DE COFFRE SCHÉMA DES PIÈCES")
