6.7A - Batterie et câbles

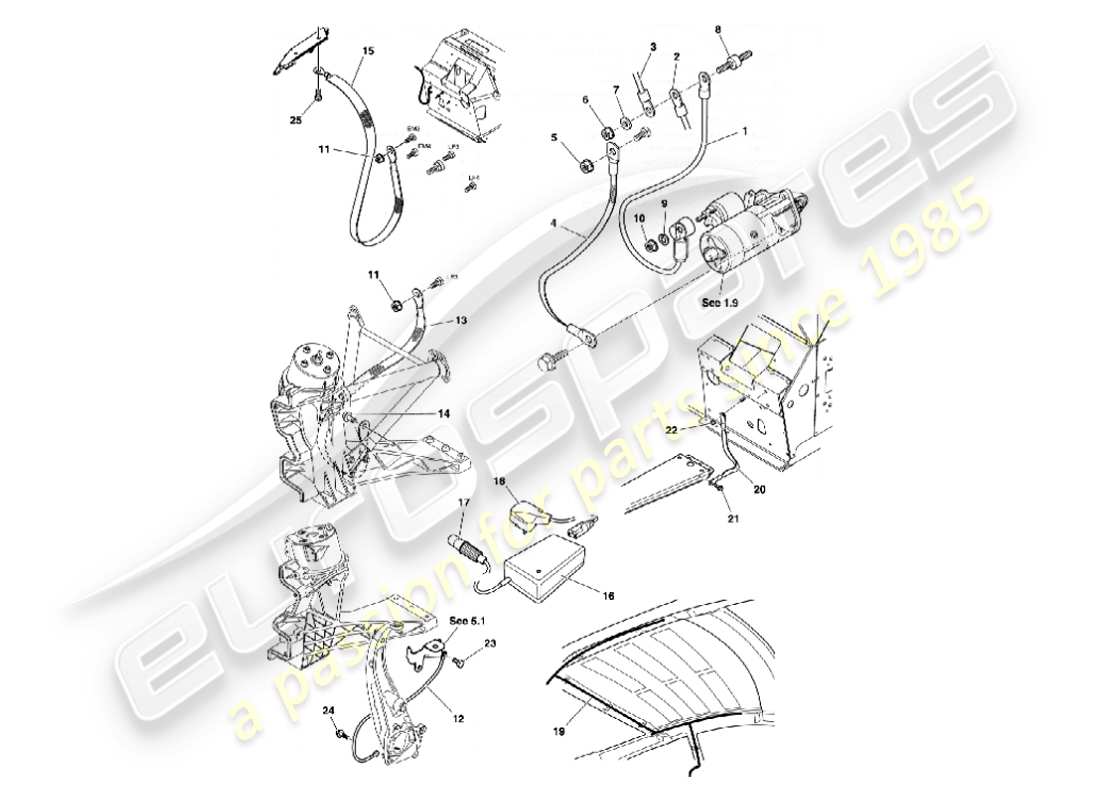

Aston Martin Vanquish (2007) Battery & Cables Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 4R13-14A120-AC
ENSEMBLE DE CÂBLE, GOUJON DE CLOISON AU DÉMARREUR
depuis £117,24
depuis £117,24
# 2
MPN: 4R13-10K337-AA
ENSEMBLE DE CÂBLE, GOUJON DE CLOISON À ALTERNATEUR
# 3
MPN: 1R12-371719-AA
CÂBLE, CLOISON POUR BORNE DE DÉMARRAGE
# 4
MPN: 1R12-371718-AD
CABLE DE MASSE MOTEUR
depuis £24,64
depuis £24,64
# 5
MPN: 702429
ÉCROU, FLG NYLOC, M6
depuis £0,47
depuis £0,47
# 6
MPN: 697418
Noix, M8
depuis £0,47
depuis £0,47
# 7
MPN: 697164
Rondelle, M8
depuis £0,47
depuis £0,47
# 8
MPN: 37-81863
ENSEMBLE DE POST TERMINAL
depuis £12,19
depuis £12,19
# 9
MPN: 697164
Rondelle, M8
depuis £0,47
depuis £0,47
# 10
MPN: 697418
Noix, M8
depuis £0,47
depuis £0,47
# 11
MPN: 702429
ÉCROU, FLG NYLOC, M6
depuis £0,47
depuis £0,47
# 12
MPN: 1R12-37-10180
CONNEXION DE TERRE, MOYEU AU CHÂSSIS
depuis £4,29
depuis £4,29
# -
-
CÂBLE DE LIAISON, CAPTEUR ABS (OPTION SVO)
Pour freins améliorés
# 13
MPN: 1R12-371730-AB
TRESSE DE BERCEAU MOTEUR
# 14
MPN: 700167
BOULON, FLG, M8X12
# 15
MPN: 1R12-371754-AC
TRESSE, TERRE DE CAPOT
depuis £16,58
depuis £16,58
# -
-
VIS, FLG, M6X20
Fixation du fil de terre
# -
-
Rondelle, SPR, M6
Fixation du fil de terre
# -
-
ÉCROU, FLG, M6
Fixation du fil de terre
# 16
MPN: 4G43-10C650-AA
CONDITIONNEUR DE BATTERIE - FICHE I 230-240V 50-60HZ
Australie, Nouvelle-Zélande
# 16
MPN: 4G43-10C650-BA
CONDITIONNEUR DE BATTERIE - FICHE G 230-240V 50-60HZ
Royaume-Uni, Irlande, Hong Kong
# 16
MPN: 4G43-10C650-CA
CONDITIONNEUR DE BATTERIE - FICHE C 230-240V 50-60HZ
RANGÉE
# 16
MPN: 4G43-10C650-DA
CONDITIONNEUR DE BATTERIE - FICHE A 100-120V 50-60HZ
États-Unis, Canada, Japon
# 17
MPN: 37-124124-AA
CÂBLE DE LIAISON, CONDITIONNEUR DE BATTERIE
depuis £14,52
depuis £14,52
# 18
-
CÂBLE D'ALIMENTATION, CONDITIONNEUR DE BATTERIE
Non requis pour le dernier conditionneur
# 19
MPN: 1R12-374780-AA
ENSEMBLE TRESSE DE TERRE, TOIT/CANTRAIL
depuis £53,90
depuis £53,90
# 20
MPN: 1R12-371730-AD
ENSEMBLE TRESSE DE TERRE, BERCEAU MOTEUR
depuis £14,29
depuis £14,29
# 21
MPN: 700167
VIS, FLG, M8X12
# 22
MPN: 700983
ÉCROU, FLG NYLOC, M6
# 23
MPN: 700250
BOULON, M6X16
# 24
MPN: 700608
VIS, FLG, M5X12
# 25
MPN: 1R12-644421-AA
ENSEMBLE VIS ET Rondelle , M8X25
depuis £0,52
depuis £0,52
