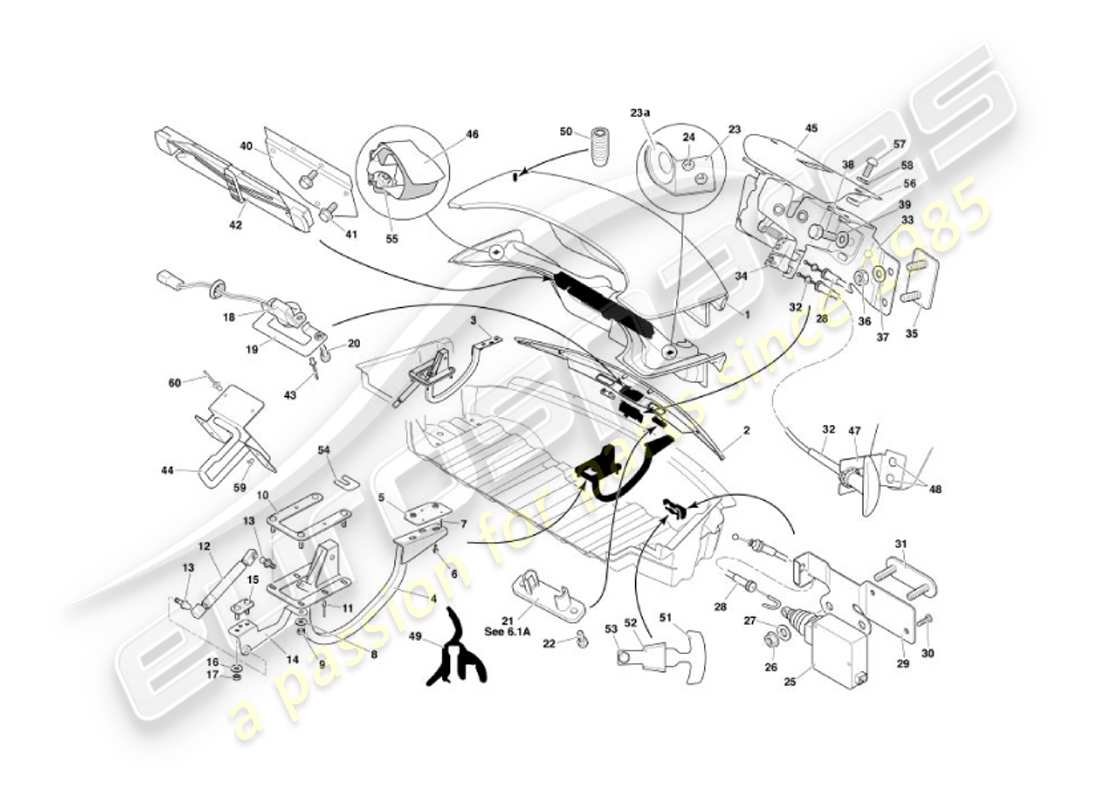

7.1H - COUVERCLE DE COFFRE
Aston Martin Vanquish (2007) Trunk Lid Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
1R12-671162-AD
ENSEMBLE DECKLID, COMPLET
depuis
£3 058,91
depuis
£3 058,91
#
1
MPN:
5R13-40110-AA
ENSEMBLE DECKLID, COMPLET
Vaincre S De (V) 501506
depuis
£4 592,20
depuis
£4 592,20
#
1
MPN:
5R13-40110-BB
ENSEMBLE DECKLID, COMPLET - CANADA
Vaincre S De (V) 501506
#
2
MPN:
1R12-830005-AF
FINITION, COUVERCLE DE COFFRE, CHROME BRILLANT
Jusqu'à (V) 501285. Utilisez 1x 4R12-830005-AA et 1x 4G43-407A74-BB.
#
2
MPN:
1R12-834650-AC
FINITION, COUVERCLE DE COFFRE, CHROME SATINÉ
Jusqu'à (V) 501285
#
2
MPN:
4R12-830005-AA
FINITION, COUVERCLE DE COFFRE, CHROME BRILLANT
De (V) 501286
depuis
£2 096,64
depuis
£2 096,64
#
2
MPN:
4R12-834650-AA
FINITION, COUVERCLE DE COFFRE, CHROME SATINÉ
De (V) 501286
#
2
MPN:
5R13-13550-AB
FINITION, COUVERCLE DE COFFRE
Vaincre S De (V) 501506
depuis
£2 829,30
depuis
£2 829,30
#
-
-
JOINT, FINITION, COUVERCLE DE COFFRE
Vaincre S De (V) 501506
#
-
-
BANDE DE MOUSSE, ANTI HOCHET
Vaincre S De (V) 501506
#
-
-
VIS, M6X19 SQ HD, FIXATION DU FINISSEUR
Vaincre S De (V) 501506
#
-
-
ÉCROU, FLG, M6, FIXATION DU FINISSEUR
Vaincre S De (V) 501506
#
-
-
Rondelle, M6X18 DE
Vaincre S De (V) 501506
#
-
-
RUBAN DOUBLE FACE, FIXATION DE FINITION
Vaincre S De (V) 501506
#
3
MPN:
1R12-670814-AF
ENSEMBLE DE CHARNIÈRE, COUVERCLE DE PONT, DROIT
depuis
£163,97
depuis
£163,97
#
4
MPN:
1R12-670815-AF
ENSEMBLE DE CHARNIÈRE, COUVERCLE DE PONT, LH
depuis
£163,97
depuis
£163,97
#
5
MPN:
1R12-670313-AB
RENFORT, CHARNIÈRE DE COUVERCLE DE PONT
depuis
£16,38
depuis
£16,38
#
6
MPN:
700238
VIS, M6X20
#
7
MPN:
699638
RIVET
depuis
£0,47
depuis
£0,47
#
8
MPN:
697517
Rondelle, ORDINAIRE, 6.4X19
#
9
MPN:
697122
ÉCROU, NYLOC, M6
depuis
£0,47
depuis
£0,47
#
10
MPN:
1R12-674744-AB
PLAQUE DE GOUJON, CHARNIÈRE DE COUVERCLE DE PONT
#
11
MPN:
700013
RIVET
depuis
£2,33
depuis
£2,33
#
12
MPN:
1R12-670813-AB
Vérin à gaz, couvercle de pont
depuis
£37,06
depuis
£37,06
#
13
MPN:
1R12-640101-AA
GOUJON À BILLE
depuis
£3,28
depuis
£3,28
#
14
MPN:
1R12-674296-AA
SUPPORT, VERNIS A GAZ, COUVERCLE DE PONT, DROIT
depuis
£25,03
depuis
£25,03
#
14
MPN:
1R12-674297-AA
SUPPORT, VERNIS A GAZ, COUVERCLE DE PONT, LH
depuis
£25,03
depuis
£25,03
#
15
MPN:
1R12-671706-AB
PLAQUE DE FIXATION, SUPPORT DE VÉRIN À GAZ, LH
depuis
£12,21
depuis
£12,21
#
15
MPN:
1R12-671707-AB
PLAQUE DE FIXATION, SUPPORT DE VÉRIN À GAZ, DROIT
depuis
£12,19
depuis
£12,19
#
16
MPN:
700237
Rondelle, ORDINAIRE, 6.4X19
depuis
£0,66
depuis
£0,66
#
17
MPN:
697122
ÉCROU, NYLOC, M6
depuis
£0,47
depuis
£0,47
#
18
MPN:
1R12-372679-AA
COMMUTATEUR DE DÉVERROUILLAGE DU COUVERCLE DE PONT
Jusqu'à (V) 501285
depuis
£42,20
depuis
£42,20
#
18
MPN:
4X43-32A50-AB
COMMUTATEUR DE DÉVERROUILLAGE DU COUVERCLE DE PONT
De (V) 501286
#
19
MPN:
1R12-671742-AB
SUPPORT, COMMUTATEUR DE DÉVERROUILLAGE DU COUVERCLE DE PONT
depuis
£73,91
depuis
£73,91
#
19
MPN:
5R13-17640-AA
SUPPORT, INTERRUPTEUR DE DÉVERROUILLAGE DU COUVERCLE DE PONT - VANQUISH S
De (V) 501506 Jusqu'à (V) 501948
depuis
£11,52
depuis
£11,52
#
20
MPN:
700241
VIS, M4X10 PAN TORX
#
21
MPN:
1R12-370506-AA
LAMPE DE PLAQUE D'IMMATRICULATION
depuis
£52,19
depuis
£52,19
#
22
MPN:
700055
VIS, M4X16 SKT BTN
depuis
£1,35
depuis
£1,35
#
23
MPN:
1R12-672641-AA
SUPPORT DE PARAPLUIE
depuis
£8,47
depuis
£8,47
#
23a
MPN:
699302
ŒILLET
depuis
£69,14
depuis
£69,14
#
24
MPN:
700242
VIS TORX, M5X16 NOIRE
depuis
£0,52
depuis
£0,52
#
25
MPN:
1R12-67-10147
ACTIONNEUR DE DÉVERROUILLAGE DU COUVERCLE DE PONT
depuis
£36,95
depuis
£36,95
#
26
MPN:
697122
ÉCROU, NYLOC, M6
depuis
£0,47
depuis
£0,47
#
27
MPN:
700236
Rondelle PLATE, 6.4X12
depuis
£0,47
depuis
£0,47
#
28
MPN:
1R12-67-10149
CÂBLE, VERS ACTIONNEUR
depuis
£13,24
depuis
£13,24
#
29
MPN:
1R12-222418-AD
SUPPORT DE LOQUET DE COUVERCLE DE PLATEAU D'ACTIONNEUR
depuis
£26,55
depuis
£26,55
#
30
MPN:
700243
VIS FILETAGE
depuis
£0,92
depuis
£0,92
#
31
MPN:
1R12-222628-AA
PLAQUE DE GOUJON, SUPPORT D'ACTIONNEUR
depuis
£46,99
depuis
£46,99
#
32
MPN:
1R12-672209-AD
CABLE, DEBLOCAGE MANUEL, COUVERCLE DE PONT
2 plus 2
depuis
£112,86
depuis
£112,86
#
32
MPN:
1R12-834795-AB
CABLE, DEBLOCAGE MANUEL, COUVERCLE DE PONT
2 plus 0
depuis
£111,86
depuis
£111,86
#
33
MPN:
1R12-222194-AG
SUPPORT DE LOQUET DE COUVERCLE DE PONT
depuis
£55,33
depuis
£55,33
#
33
MPN:
5R13-43200-AA
SUPPORT DE LOQUET DE COUVERCLE DE PONT - CANADA
Vaincre S De (V) 501506
#
34
MPN:
1R12-67-10148
LOQUET DE COFFRE
depuis
£1 436,39
depuis
£1 436,39
#
35
MPN:
1R12-222195-AA
PLAQUE DE GOUJON, SUPPORT DE VERROU DE COUVERCLE DE PONT
depuis
£11,99
depuis
£11,99
#
-
-
Rondelle, M6, GRAND OD
Utilisé comme entretoises pour le loquet
#
36
MPN:
697122
ÉCROU, NYLOC, M6
depuis
£0,47
depuis
£0,47
#
37
MPN:
700236
Rondelle ORDINAIRE, 6,4X12
depuis
£0,47
depuis
£0,47
#
38
MPN:
700238
VIS, M6X20
#
39
MPN:
700244
Rondelle, ORDINAIRE, 6.4X19
#
40
MPN:
1R12-672657-AC
SUPPORT DE TRIANGLE D'AVERTISSEMENT
depuis
£113,17
depuis
£113,17
#
41
MPN:
700242
VIS TORX, M5X16 NOIRE
depuis
£0,52
depuis
£0,52
#

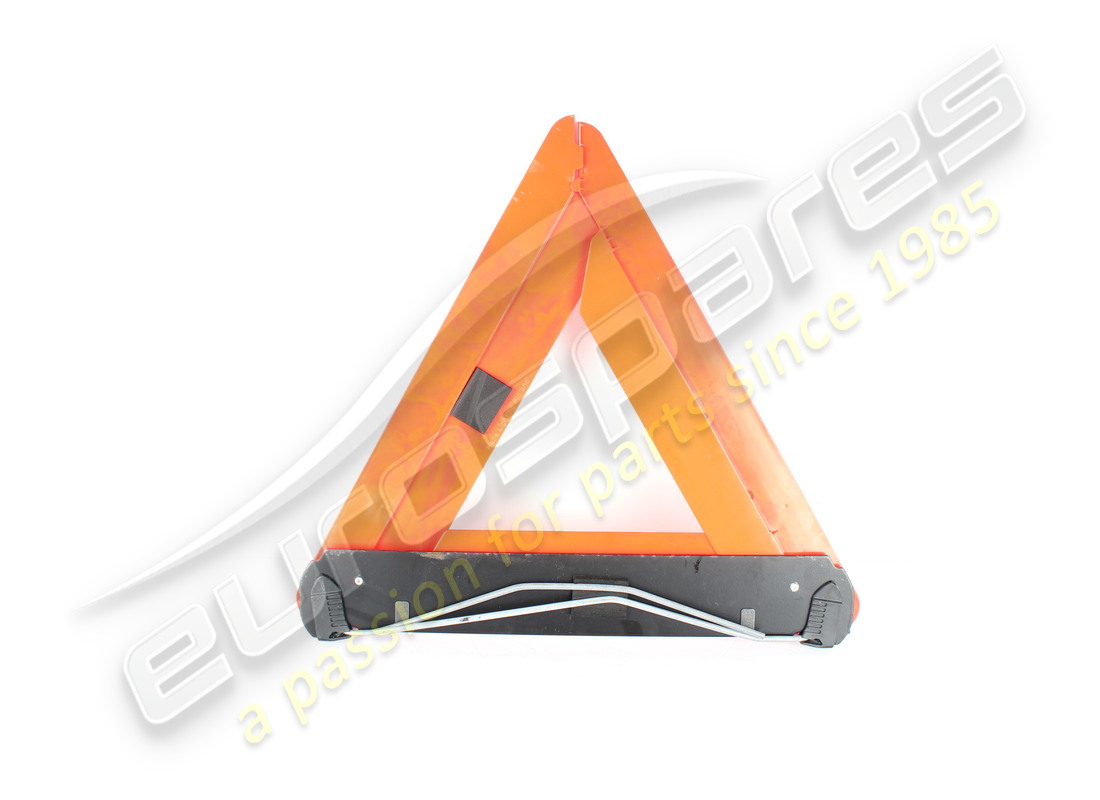

42
MPN:
40-85336
TRIANGLE DE SIGNALISATION
#
42
MPN:
40-85857
TRIANGLE DE SIGNALISATION
depuis
£17,64
depuis
£17,64
#
43
MPN:
700271
RIVET
depuis
£0,54
depuis
£0,54
#
44
MPN:
1R12-672417-AC
ENSEMBLE DE GÂCHE, COUVERCLE DE PONT
depuis
£89,08
depuis
£89,08
#
45
MPN:
1R12-833768-AB
PLAQUE DE RECOUVREMENT, VERROU DE COFFRE
depuis
£76,38
depuis
£76,38
#
-
-
VIS, FLG, M6X20
#
-
-
RIVET 3.2X8.3 ALU
#
-
-
Rondelle, M4X9X0.8
#
-
-
ADHÉSIF, ANTI FLUTTER
#
46
MPN:
83-123578-AA
SUPPORT DE PARAPLUIE
depuis
£2,01
depuis
£2,01
#
47
MPN:
1R12-674331-AA
SUPPORT, DÉGAGEMENT MANUEL, COUVERCLE DE PONT
depuis
£12,36
depuis
£12,36
#
48
MPN:
700163
RIVET
depuis
£0,90
depuis
£0,90
#
-
-
CLIP POUR TUYAU, AUTO-ADHÉSIF
#
49
MPN:
1R12-770120-AB
JOINT DE COFFRE
depuis
£185,43
depuis
£185,43
#
50
MPN:
1X43-16C618-AC
TAMPON, COUVERCLE DE COFFRE
#
-
-
PARAPLUIE, VANQUISH
#
51
MPN:
1R83-5443526-AB
ÉTIQUETTE DE TIRAGE D'URGENCE, COUVERCLE DE PONT
#
52
MPN:
1R12-835157-AB
DISPOSITIF DE RETENUE, DÉMARRAGE D'URGENCE
depuis
£6,54
depuis
£6,54
#
53
MPN:
699969
RIVET R-LOK
#
-
-
CLIP/ATTAQUE, CÂBLE DE DÉGAGEMENT DU CAPOT AU TUYAU PASSAGE
#
-
-
COMMUTATEUR DE DÉMARRAGE ENJARQUÉ
#
-
-
BOUCHON DE TROU, CÂBLE DE DÉMARRAGE
#
54
MPN:
1R12-673964-AA
CALE DE CHARNIÈRE DE COUVERCLE DE PONT
depuis
£2,94
depuis
£2,94
#
55
MPN:
700242
VIS, M5X16 TORX PAN
depuis
£0,52
depuis
£0,52
#
56
MPN:
1R12-744197-AA
ESPACEUR
depuis
£1,46
depuis
£1,46
#
57
MPN:
699305
VIS, M6X20 SKT BTN HD
depuis
£0,47
depuis
£0,47
#
58
MPN:
697517
Rondelle, M6, GRAND OD
#
59
MPN:
700013
RIVET, OVALE, ACIER
depuis
£2,33
depuis
£2,33
#
60
MPN:
700611
RIVET POP, SCELLÉ
#
-
-
ENSEMBLE DE PLAQUE DE SUPPORT, PLAQUE D'IMMATRICULATION ARRIÈRE
Fédéral
#
-
-
ENSEMBLE DE PLAQUE DE SUPPORT, PLAQUE D'IMMATRICULATION ARRIÈRE
Japon
#
-
-
RIVET POP, 1/8X 5/16
Japon
#
-
-
VIS, FLG, M6X12
#
-
-
FILET DE CARGO, COFFRE
#
-
-
VIS, NON.8X19
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2007) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2007) RACCORDS DE CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2007) PARE-CHOCS AVANT ET TABLIER SCHÉMA DES PIÈCES")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2007) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2007) VERRE ET FINITIONS SCHÉMA DES PIÈCES")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2007) VERRE ET CADRES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2007) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2007) FAÇADE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2007) CONSOLE CENTRALE ET GARNITURE, JUSQU'AU VIN 501948 SCHÉMA DES PIÈCES")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2007) CONSOLE CENTRALE ET GARNITURE, VIN 501949 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2007) CAISSONS ET FERRURES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2007) GARNITURE SUPÉRIEURE ET DOUBLURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2007) GARNITURE ARRIÈRE, 2+0 SCHÉMA DES PIÈCES")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2007) GARNITURE ARRIÈRE, 2+2 SCHÉMA DES PIÈCES")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2007) SIÈGES ET CEINTURES AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2007) SIÈGES ARRIÈRE, SELON VIN 500515 + 500522-525 SCHÉMA DES PIÈCES")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2007) SIÈGES ARRIÈRE, VIN 500516-21 + 526 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2007) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2007) INSONORISATION SCHÉMA DES PIÈCES")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2007) LES TAPIS SCHÉMA DES PIÈCES")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2007) BOÎTIER ET TAPIS DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2007) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2007) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2007) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2007) DÉFLECTEURS ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2007) INSTALLATION DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2007) AMÉNAGEMENT INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2007) MODULES DE CONTRÔLE SCHÉMA DES PIÈCES")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2007) DIVERS SCHÉMA DES PIÈCES")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2007) BLOC-CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2007) VILEBREQUIN, PISTONS ET BIELLES SCHÉMA DES PIÈCES")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2007) TÊTES DE CYLINDRES SCHÉMA DES PIÈCES")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2007) CAPOT AVANT, CHAÎNES ET PIGNONS SCHÉMA DES PIÈCES")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2007) COURROIES D'ENTRAÎNEMENT, TENDEURS ET POULIES SCHÉMA DES PIÈCES")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2007) POMPE À HUILE ET CARTER SCHÉMA DES PIÈCES")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2007) SYSTÈME DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2007) SYSTÈME DE REFROIDISSEMENT PAR EAU SCHÉMA DES PIÈCES")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2007) CAPOT DU VENTILATEUR DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2007) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2007) COMPOSANTS ÉLECTRIQUES DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2007) COLLECTEURS D'ADMISSION ET PAPILLONS SCHÉMA DES PIÈCES")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2007) FILTRES À AIR ET CAPTEURS MAF SCHÉMA DES PIÈCES")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2007) RAILS DE CARBURANT ET INJECTEURS SCHÉMA DES PIÈCES")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2007) SYSTÈME D'ÉMISSION PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2007) SYSTÈME DE VIDE, MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2007) TUYAU DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2007) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2007) TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2007) TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2007) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2007) SYSTÈME DE DÉRIVATION DES GAZ D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2007) BOÎTE DE VITESSES ET EMBRAYAGE ASM SCHÉMA DES PIÈCES")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2007) TRANSMISSION DE REFROIDISSEMENT À L'HUILE SCHÉMA DES PIÈCES")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2007) ESSIEU DE REFROIDISSEMENT D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2007) SYSTÈME HYDRAULIQUE ASM SCHÉMA DES PIÈCES")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2007) ENSEMBLE DIFFÉRENTIEL, ENTRAÎNEMENT ET ARBRES DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2007) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2007) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2007) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2007) DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2007) BOOSTER ET MODULATEUR DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2007) FREINS AVANT SCHÉMA DES PIÈCES")
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2007) FREINS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2007) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2007) ÉQUIPEMENT DE PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2007) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2007) LAMPES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2007) LAMPES ET AMPOULES D'INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2007) LAVE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2007) ESSUIE-GLACES SCHÉMA DES PIÈCES")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2007) COMPOSANTS DU SOUS-CAPOT SCHÉMA DES PIÈCES")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2007) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2007) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2007) MODULES DE CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2007) INSTRUMENTS ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2007) INSTRUMENTS ET COMMANDES, 06MY VIN 501949 ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2007) DIVERTISSEMENT EN VOITURE SCHÉMA DES PIÈCES")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2007) DIVERTISSEMENT EN VOITURE SCHÉMA DES PIÈCES")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2007) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2007) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2007) BATTERIE ET CÂBLES SCHÉMA DES PIÈCES")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2007) RELAIS SCHÉMA DES PIÈCES")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2007) FUSIBLES SCHÉMA DES PIÈCES")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2007) HARNAIS SCHÉMA DES PIÈCES")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2007) MORPHOLOGIE DU CORPS SCHÉMA DES PIÈCES")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2007) STRUCTURE DE SUPPORT DU CORPS AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2007) UNDERBODY1 SCHÉMA DES PIÈCES")
-part-diagram-7.1a3.1.webp "ASTON MARTIN VANQUISH (2007) UNDERBODY2 SCHÉMA DES PIÈCES")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2007) STRUCTURE D'IMPACT AVANT SCHÉMA DES PIÈCES")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2007) MÉCANISME DE VOLET DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2007) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2007) MÉCANISME DE VERROUILLAGE DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2007) BONNET SCHÉMA DES PIÈCES")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2007) AILES AVANT SCHÉMA DES PIÈCES")
