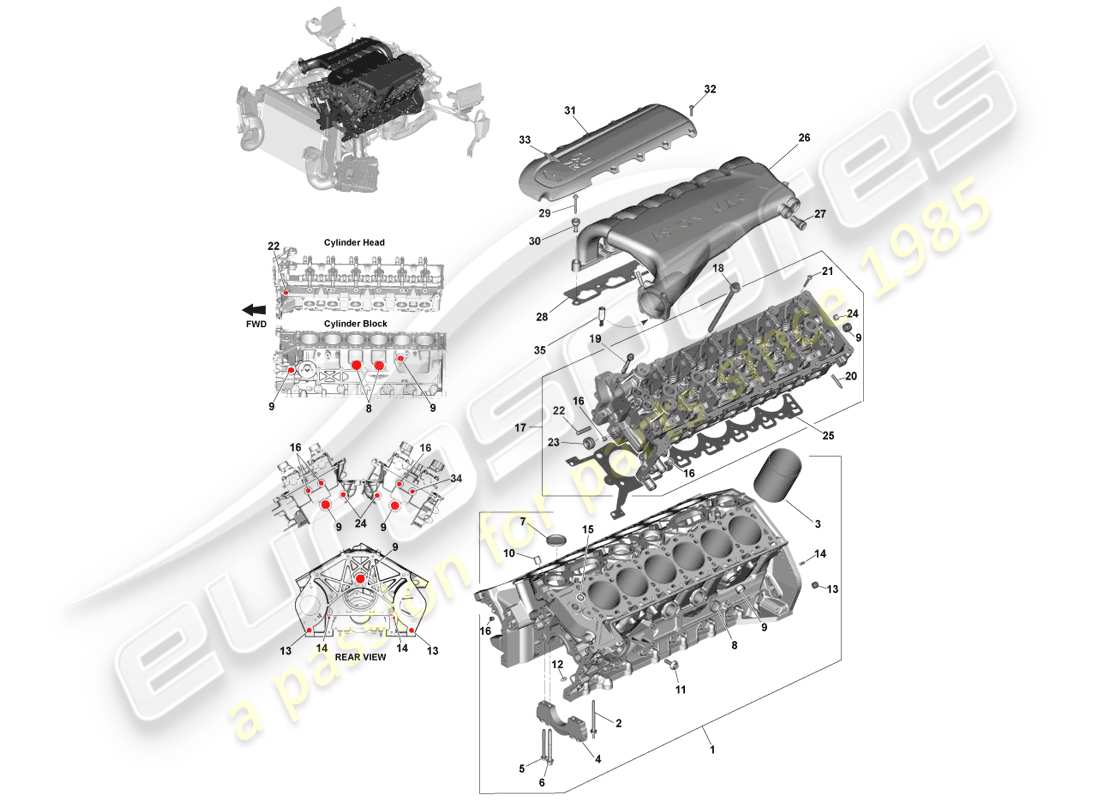

03-0100-E1 - Structure du moteur
Aston Martin Vanquish (2013) Engine Structure Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# -
MPN: CD33-6007-AA
ENSEMBLE MOTEUR, AM11
Jusqu'à 15MY
depuis £21 066,11
depuis £21 066,11
# -
MPN: FD43-6007-AA
ENSEMBLE MOTEUR, AM29
De 15MY->17.5MY
# -
MPN: HD33-6007-AA
ENSEMBLE MOTEUR, AM27
À partir de 17.5MY, vaincre S
depuis £34 381,27
depuis £34 381,27
# -
-
LES MOTEURS NE SONT PAS FOURNIS AVEC ROULEMENT PILOTE. VEUILLEZ COMMANDER SÉPARÉMENT
# 1
MPN: CD33-6010-AE
ENSEMBLE BLOC-CYLINDRES
depuis £12 792,81
depuis £12 792,81
# 1
MPN: ED23-6010-AC
ENSEMBLE BLOC-CYLINDRES
AM27
depuis £8 769,79
depuis £8 769,79
# 2
MPN: 01-85133
GOUJON DE CHAPEAU DE ROULEMENT
depuis £16,76
depuis £16,76
# 3
MPN: 7G43-6055-AA
CHEMISE DE CYLINDRE, V12
depuis £36,27
depuis £36,27
# 4
MPN: 1R12-01-10678
CHAPEAU DE ROULEMENT PRINCIPAL DE VILEBREQUIN
depuis £51,98
depuis £51,98
# 5
MPN: 34G43-01-10202
BOULON, M8X1.25X82, TÊTE HEXAGONALE
# 6
MPN: 4G43-01-10203
BOULON, M10X1.5X91
depuis £9,04
depuis £9,04
# 7
MPN: 01-85000
BOUCHON, COUPE
depuis £9,78
depuis £9,78
# 8
MPN: 01-84997
BOUCHON, TASSE, 1.25
depuis £3,01
depuis £3,01
# 9
MPN: 01-84998
BRANCHE, 3/4X14
depuis £0,96
depuis £0,96
# 10
MPN: W701202-S300
Code : 8X18.25
# 11
MPN: 4G43-01-10819
BOULON DE CHAPEAU DE PALIER PRINCIPAL
depuis £22,85
depuis £22,85
# 12
MPN: W701228-S300
Code : 8X18.25
# 13
MPN: 699134
CHEVILLE CREUSE
depuis £10,82
depuis £10,82
# 14
MPN: W701500-S300
Code : 6X16
# 15
MPN: 704775
BOUCHON, 19.35, COUPE EXP
depuis £0,74
depuis £0,74
# 16
MPN: 01-86452
PRISE, 1/4-18 X10.8
depuis £9,78
depuis £9,78
# 17
MPN: CD33-6M099-AA
ENSEMBLE DE CULASSE, LH
AM11/29, avec soupapes, régleurs et ressorts, moins d'arbres à cames
depuis £9 185,03
depuis £9 185,03
# 17
MPN: FD33-6M099-AA
ENSEMBLE DE CULASSE, LH
AM27. Avec soupapes, ajusteurs et ressorts, moins d'arbres à cames
# 17
MPN: CD33-6F093-AA
ENSEMBLE DE CULASSE, DROIT
AM11/29, avec soupapes, régleurs et ressorts, moins d'arbres à cames
# 17
MPN: ED23-6F093-AA
ENSEMBLE DE CULASSE, DROIT
AM27. Avec soupapes, ajusteurs et ressorts, moins d'arbres à cames
# 17
MPN: CD33-6050-BB
CULASSE, LH
AM11/29, nu
# 17
MPN: FD33-6050-BB
CULASSE, LH
AM27. Nu
# 17
MPN: CD33-6049-BB
CULASSE DROIT
AM11/29, nu
depuis £4 523,37
depuis £4 523,37
# 17
MPN: ED23-6049-AB
CULASSE DROIT
AM27. Nu
depuis £7 662,01
depuis £7 662,01
# 18
MPN: 06-86044
BOULON, M10X1.5X151.5, TÊTE À BRIDE HEXAGONALE
depuis £12,19
depuis £12,19
# 19
MPN: 703690
BOULON, M8X63, TÊTE À BRIDE HEXAGONALE
depuis £17,32
depuis £17,32
# 20
MPN: 703704
GOUJON, M8X13.6+16, TÊTE HEXAGONALE
depuis £6,28
depuis £6,28
# 21
MPN: W500302-S430
BOULON, M6X1.06 X 40 TÊTE HEXAGONALE
# 22
MPN: W701501-S300
PIN, 10X49.25, CHEVILLE
# 23
MPN: W701518-S900
FICHE, 1X 1.5, PRISE HEX HD
# 24
MPN: 06-86441
BRANCHE, 3/8-18X10.8
depuis £0,52
depuis £0,52
# 25
MPN: CD33-6083-AA
JOINT DE CULASSE, LH
depuis £231,89
depuis £231,89
Cette pièce remplace le numéro de pièce 1R12-06-10469
# 25
MPN: CD33-6051-AA
JOINT DE CULASSE, DROIT
depuis £231,89
depuis £231,89
Cette pièce remplace le numéro de pièce 1R12-06-10468
# 26
MPN: CD33-9424-BD
ENSEMBLE COLLECTEUR D'ADMISSION, LH
->15MY, AM11(Argent), inclut l'élément 27
depuis £1 357,01
depuis £1 357,01
# 26
MPN: JD33-9424-BA
ENSEMBLE COLLECTEUR D'ADMISSION, LH
15MY->17.5MY, AM29 (blanc), comprend l'article 27
depuis £2 230,57
depuis £2 230,57
# 26
MPN: HD33-9424-BC
ENSEMBLE COLLECTEUR D'ADMISSION, LH
17.5MY->, AM27(Noir), comprend l'article 27
depuis £2 100,96
depuis £2 100,96
# 26
MPN: CD33-9424-AC
COLLECTEUR D'ADMISSION, ENSEMBLE, DROIT
->15MY, AM11(Argent), comprend l'article 27 et le capteur de température de l'air
depuis £1 458,52
depuis £1 458,52
# 26
MPN: JD33-9424-AA
COLLECTEUR D'ADMISSION, ENSEMBLE, DROIT
15MY->17.5MY, AM29 (blanc), comprend l'article 27 et le capteur de température de l'air
depuis £2 230,57
depuis £2 230,57
# 26
MPN: HD33-9424-AC
COLLECTEUR D'ADMISSION, ENSEMBLE, DROIT
17.5MY->, AM27(Noir), comprend l'article 27 et le capteur de température de l'air
# 27
MPN: 705136
ENSEMBLE DE CARTOUCHE
Remplacement
Remplacement
# 28
MPN: 1R12-08-10077-PK

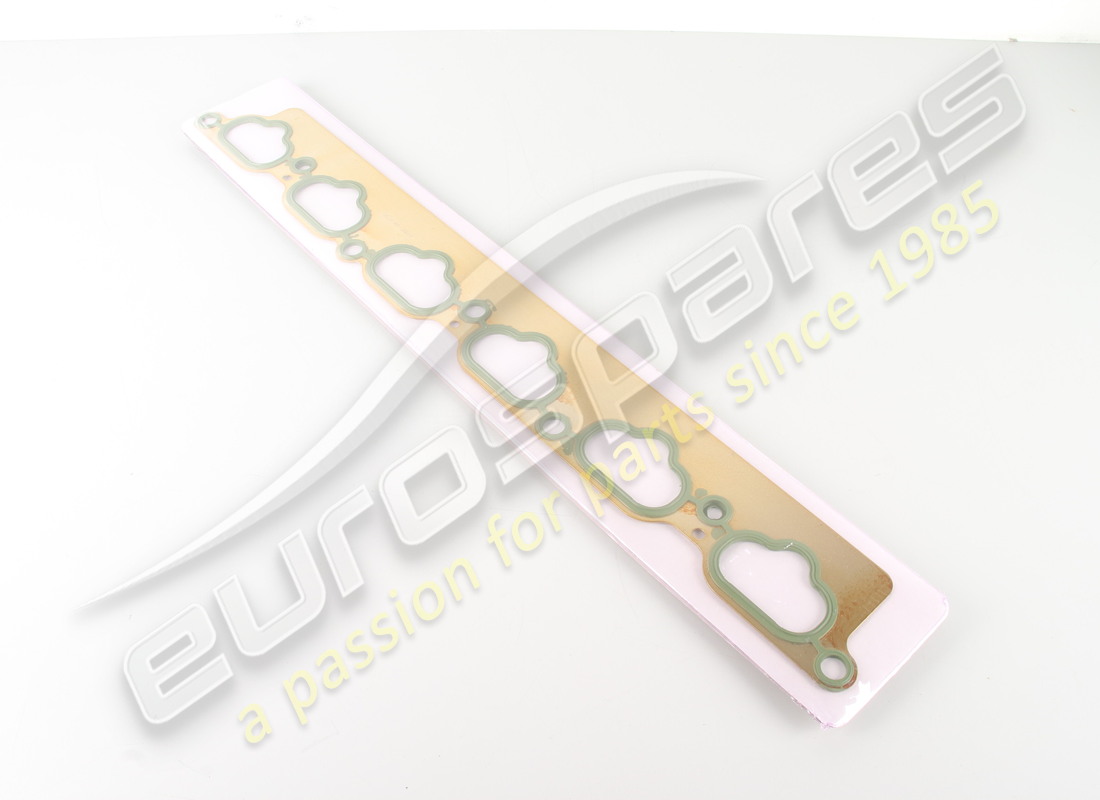

JOINT DE COLLECTEUR D'ADMISSION
Paquet de 2
depuis £164,10
depuis £164,10
Cette pièce remplace le numéro de pièce 1R13-08-10077-PK
# 29
MPN: 702852
BOULON, M6X53, TÊTE À BRIDE HEXAGONALE
depuis £8,31
depuis £8,31
# 30
MPN: 4G43-08-10002
ISOLATEUR DE COLLECTEUR D'ADMISSION
depuis £17,07
depuis £17,07
# 31
MPN: CD33-9J444-AB
RENFORT DE SUPPORT, COLLECTEUR D'ADMISSION
->16MY
# 31
MPN: CD33-9J444-AD
RENFORT DE SUPPORT, COLLECTEUR D'ADMISSION
16MY->
# 32
MPN: 699842
VIS, M6X25, TETE CYLINDRIQUE
# 33
MPN: 8D33-001B46-BB
INSIGNE D'AILE, COLLECTEUR MOTEUR
Jusqu'à 16MY
depuis £72,76
depuis £72,76
# 34
MPN: 06-85664
ADAPTATEUR, PRESSOSTAT D'HUILE
# 35
MPN: CD33-9J446-AA
ENSEMBLE DE BOUCHON, ADMISSION DE PORT VAC
depuis £1,87
depuis £1,87
