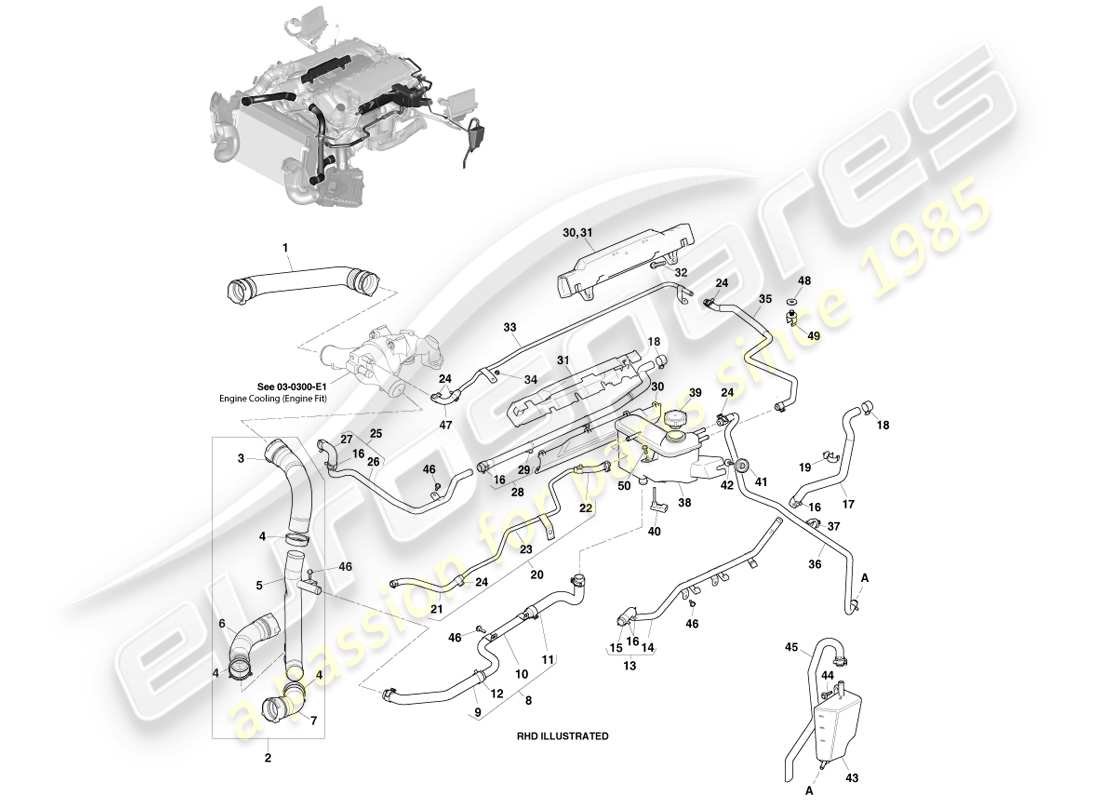

03-0304-02 - Réservoir et tuyaux de liquide de refroidissement
Aston Martin Vanquish (2013) Coolant Reservoir & Hoses Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 8D33-8333-AA
TUYAU DE RADIATEUR
depuis £74,59
depuis £74,59
# 2
MPN: CD33-8556-AB
ASSEMBLAGE DE TUBE DE DÉRIVATION
# 2
MPN: CD33-8556-AC
ASSEMBLAGE DE TUBE DE DÉRIVATION
À PARTIR DU NIV J03021
depuis £611,46
depuis £611,46
# 3
MPN: CD33-8555-EB
TUYAU, TUBE DE DÉRIVATION VERS THERMOSTAT
# 4
MPN: 702903
PINCE, ROBUSTE, 55X15
depuis £2,73
depuis £2,73
# 5
MPN: CD33-8555-FB
ASSEMBLAGE DE TUBES
# 6
MPN: CD33-8555-BB
ENSEMBLE DE TUYAU, TUBE DE DÉRIVATION VERS POMPE À EAU
depuis £28,46
depuis £28,46
# 7
-
TUBE DE DÉRIVATION D'EAU
Utiliser l'élément 2
# 8
MPN: CD33-8C350-AB
ENSEMBLE DE TUYAU, RÉSERVOIR DE LIQUIDE DE REFROIDISSEMENT MOTEUR
depuis £88,61
depuis £88,61
# 9
MPN: 4G43-8C350-CA
Tuyau, tube d'appoint au tube de dérivation
depuis £19,81
depuis £19,81
# 10
-
TUBE DE MAQUILLAGE
Utiliser l'élément 8
# 11
-
tuyau
Utiliser l'élément 8
# 12
MPN: 702902
PINCE, ROBUSTE, 27X15
depuis £1,33
depuis £1,33
# 13
MPN: AD23-18674-AB
ENSEMBLE DE TUBES, SORTIE DE CHAUFFAGE
depuis £268,03
depuis £268,03
# 14
-
TUBE DE RETOUR D'EAU
Utiliser l'élément 13
# 15
-
TUYAU DE RETOUR DE CHAUFFAGE
Utiliser l'élément 13
# 16
MPN: 702901
PINCE, ROBUSTE, 23X15
depuis £1,27
depuis £1,27
# 17
MPN: CD33-18D359-BA
ENSEMBLE DE TUYAU, SORTIE DE CHAUFFAGE
RHD, comprend l'article 16
depuis £24,64
depuis £24,64
# 17
MPN: CD33-18D359-AA
ENSEMBLE DE TUYAU, SORTIE DE CHAUFFAGE
LHD, comprend l'article 16
depuis £55,39
depuis £55,39
# -
-
SUPPORT, CLIP DE TUYAU, SORTIE DE CHAUFFAGE
Conduite à gauche
# 18
MPN: 701335
CLIP, RESSORT DE TUYAU, 20X15
depuis £0,70
depuis £0,70
# 19
MPN: 701570
CLIP, 20 - 24.5 DIAMÈTRE
depuis £0,47
depuis £0,47
# 20
MPN: CD33-8C363-AC
ENSEMBLE DE TUYAU, DÉGAZ DE RADIATEUR
depuis £81,80
depuis £81,80
# 21
-
TUYAU DE DÉGAZ DE RADIATEUR
Utiliser l'élément 20
# 22
MPN: 4G43-8C363-DA
TUYAU DE DÉGAZ DE RADIATEUR
depuis £11,01
depuis £11,01
# 23
MPN: CD33-8C363-AA
TUYAU DE DÉGAZ DE RADIATEUR
# 24
MPN: 702904
COLLIER DE TUYAU, RESSORT, 17X15
depuis £1,16
depuis £1,16
# 25
MPN: CD33-8584-AA
TUBE D'ALIMENTATION DE CHAUFFAGE
# 26
-
TUBE
Utiliser l'élément 25
# 27
-
tuyau
Utiliser l'élément 25
# 28
MPN: 4G43-18D334-BC
TUYAU D'ENTRÉE DE CHAUFFAGE
RHD
depuis £38,69
depuis £38,69
# 28
MPN: CD33-18D334-AA
TUYAU D'ENTRÉE DE CHAUFFAGE
Conduite à gauche
depuis £55,39
depuis £55,39
# 29
MPN: 4G43-55-BA
cravate
# 30
MPN: 4G43-6793-BB
COUVERCLE SUPÉRIEUR DE FAISCEAU DE MOTEUR
depuis £8,56
depuis £8,56
# 31
MPN: 4G43-4867-BC
COUVERCLE INFÉRIEUR DE FAISCEAU DE MOTEUR
depuis £11,63
depuis £11,63
# 32
MPN: 703731
BOULON, M8X35
depuis £0,47
depuis £0,47
# 33
MPN: 4G43-8003-EA
TUYAU, CROISEMENT, PURGE
# 34
MPN: 702295
ÉCROU, M5, BRIDE HEXAGONALE HD
depuis £0,47
depuis £0,47
# 35
MPN: 4G43-8063-AE
TUYAU MOTEUR AU RÉSERVOIR D'ALIMENTATION
Comprend l'article 24
depuis £53,57
depuis £53,57
# 36
MPN: 4G43-8B081-AG
TUYAU DE TROP-PLEIN DU RÉSERVOIR D'ALIMENTATION DE RADIATEUR
Comprend les éléments 24 et 37
depuis £17,47
depuis £17,47
# 37
MPN: 701181
CLIP, 16X6.5X1.5-6
depuis £1,85
depuis £1,85
# 38
MPN: 4G43-19B518-BC
ENSEMBLE DE RÉSERVOIR D'EXPANSION
Comprend les éléments 39 et 40
Remplacement
Remplacement
# 39
MPN: 4G43-8101-BA
BOUCHON À PRESSION
Comprend le sceau
Remplacement
Remplacement
# 40
MPN: 1R12-37-10166
COMMUTATEUR DE NIVEAU DU LIQUIDE DE REFROIDISSEMENT
depuis £47,49
depuis £47,49
# 41
MPN: CD33-1660-AA
ESPACEUR, ENSEMBLE DE RESERVOIR DE LIQUIDE DE REFROIDISSEMENT
depuis £18,48
depuis £18,48
# 42
MPN: 703145
BOULON ET Rondelle, M6X30
depuis £0,47
depuis £0,47
# 43
MPN: 6G33-TBD2-BA
ENSEMBLE DE BOUTEILLE DE DÉBORDEMENT
depuis £36,92
depuis £36,92
Cette pièce remplace la référence 6G33-TBD2-AA que nous avons en stock.
# 44
MPN: 703734
BOULON ET Rondelle, M6X25
depuis £0,74
depuis £0,74
# 45
MPN: 4G43-8N029-AG
ENSEMBLE DE TUYAU DE TROP-PLEIN
Comprend un clip
depuis £8,77
depuis £8,77
# 46
MPN: 703264
VIS M6X14 À TÊTE À BRIDE HEXAGONALE
# 47
MPN: 4G43-8003-CA
TUYAU, BOÎTIER THERMO, PURGE CROISÉE
depuis £41,86
depuis £41,86
# 48
MPN: 4G43-16C694-AB
Rondelle, NYLON
# 49
MPN: 701181
CLIP CLIMATISATION 16X6.5X1.5-6
depuis £1,85
depuis £1,85
# 50
MPN: 702514
VIS, M6X14 PATCH PAN
depuis £0,56
depuis £0,56
