03-1200-00 - Chargement d'air

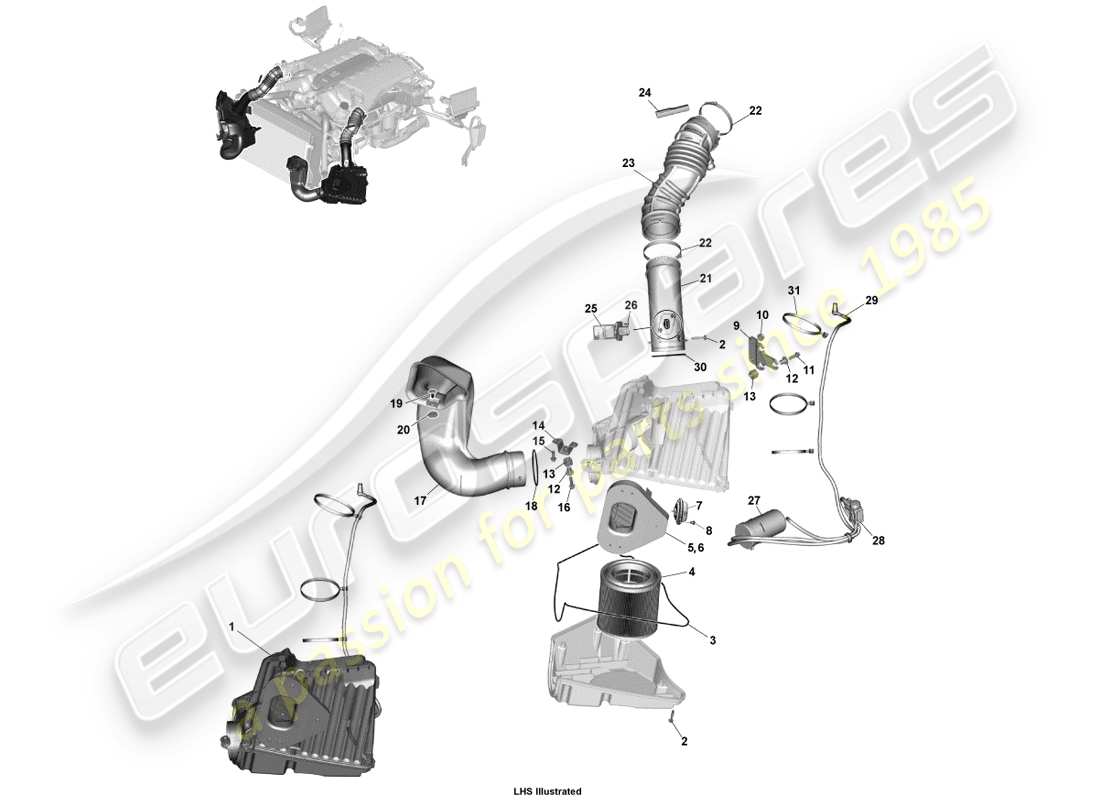

Aston Martin Vanquish (2013) Air Charging Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
8D33-9600-CA
ENSEMBLE BOITE A AIR, LHS
depuis
£681,55
depuis
£681,55
#
1
MPN:
8D33-9600-BA
ENSEMBLE BOITE A AIR, RHS
depuis
£681,55
depuis
£681,55
#
2
MPN:
4G43-0410-AA
VIS AUTOTARAUDEUSE
depuis
£1,37
depuis
£1,37
#
3
MPN:
4G43-9C664-AB
JOINT DE FILTRE À AIR
depuis
£11,32
depuis
£11,32
#
4
MPN:

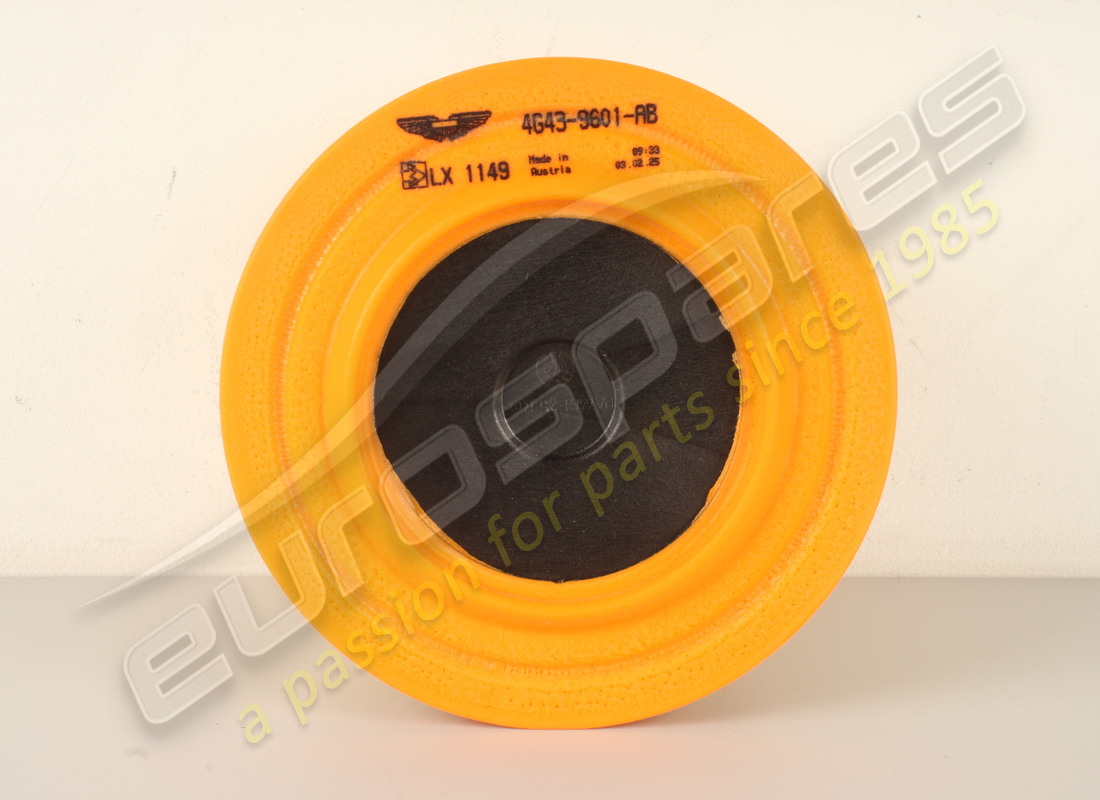

4G43-9601-AB-PK
FILTRE, FILTRE À AIR
Paquet de 2
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 4G43-9601-AB
- et 1 plus. Cliquez pour voir les détails
#
5
MPN:
8D33-3N731-AA
BOÎTIER, ENSEMBLE DE SOUPAPE
depuis
£149,79
depuis
£149,79
#
6
MPN:
8D33-5F006-AA
RIVET
depuis
£2,06
depuis
£2,06
#
7
MPN:
8D33-7L576-AA
ACTIONNEUR, SOUPAPE DE COMMANDE
depuis
£188,45
depuis
£188,45
#
8
MPN:
W506941-S437
VIS, M4 X 8, PAN HD
#
9
MPN:
4G43-9B609-AC
SUPPORT, FILTRE A AIR EXTERIEUR
depuis
£52,09
depuis
£52,09
#
10
MPN:
703161
ÉCROU, M8, TÊTE À BRIDE HEXAGONALE
depuis
£0,54
depuis
£0,54
#
11
MPN:
703025
VIS, M6 X 25, TETE A BRIDE HEXAGONALE
depuis
£0,47
depuis
£0,47
#
12
MPN:
4G43-5144-AA
ESPACEUR
depuis
£8,47
depuis
£8,47
#
13
MPN:
4G43-9697-CA
ŒILLET
depuis
£7,84
depuis
£7,84
#
14
MPN:
CD33-9B609-FA
SUPPORT, FILTRE A AIR EXTERIEUR
depuis
£16,68
depuis
£16,68
#
15
MPN:
703203
VIS, M6 X 20, TETE A BRIDE HEXAGONALE
depuis
£0,47
depuis
£0,47
#
16
MPN:
703199
BOULON, M6 X 30, TÊTE À BRIDE HEXAGONALE
depuis
£0,47
depuis
£0,47
#
17
MPN:
4G43-9A675-CD
CONDUIT D'ADMISSION D'AIR, LH
Comprend les éléments 18 et 20
depuis
£51,02
depuis
£51,02
#
17
MPN:
4G43-9A675-BD
CONDUIT D'ADMISSION D'AIR, DROIT
Comprend les éléments 18 et 20
depuis
£51,02
depuis
£51,02
#
18
MPN:
4G43-6C704-AA
JOINT TORIQUE, CONDUIT DE MOTEUR
depuis
£13,09
depuis
£13,09
#
19
MPN:
4G43-MXC1800-AA-PK
FIXATION, SAPIN
Paquet de 20
Remplacement
Remplacement
Cette pièce remplace la référence 4G43-MXC1800-AA que nous avons en stock.
#
20
MPN:
4G43-9N967-AA
ŒILLET, FILTRE À AIR
depuis
£63,01
depuis
£63,01
#
21
MPN:
4G43-12B612-AB
CONDUIT D'ADMISSION D'AIR
Jusqu'à 15MY, inclut l'article 30
depuis
£5,61
depuis
£5,61
#
21
MPN:
ED23-12B612-AA
CONDUIT D'ADMISSION D'AIR
À partir de 15MY, inclut l'article 30
depuis
£15,87
depuis
£15,87
#
22
MPN:
4G43-9N832-BB
COLLIER DE CONDUIT
depuis
£8,09
depuis
£8,09
#
23
MPN:
CD33-9C623-AB
ENSEMBLE DE CONDUIT, FILTRE À AIR AU MOTEUR LH
Comprend l'article 22
depuis
£252,06
depuis
£252,06
#
23
MPN:
CD33-9C623-BB
ENSEMBLE DE CONDUIT, FILTRE À AIR AU MOTEUR DROIT
Comprend l'article 22
depuis
£252,10
depuis
£252,10
#
24
MPN:
4G43-18K261-AA
BANDE DE PROTECTION DE BORD
depuis
£3,49
depuis
£3,49
#
25
MPN:
4G43-08-10933
ENSEMBLE DE CAPTEUR, DÉBIT D'AIR MASSIQUE DU MOTEUR
Jusqu'à 15MY
depuis
£84,38
depuis
£84,38
#
25
MPN:
ED23-12B579-AA
ENSEMBLE DE CAPTEUR, DÉBIT D'AIR MASSIQUE DU MOTEUR
À partir de 15MY
depuis
£153,61
depuis
£153,61
#
26
MPN:
4G43-0410-BB
VIS AUTOTARAUDEUSE
depuis
£3,88
depuis
£3,88
#
27
MPN:
8D33-2K061-AA
RÉSERVOIR VAC
depuis
£94,57
depuis
£94,57
#
28
MPN:
6L34-9H465-BA
SOLÉNOÏDE VCA
depuis
£57,83
depuis
£57,83
#
29
MPN:
8D33-43836-AA
ENSEMBLE DE TUYAU, VAC
depuis
£111,92
depuis
£111,92
#
30
MPN:
4G43-6C704-BA
JOINT TORIQUE, CONDUIT DE MOTEUR
depuis
£14,55
depuis
£14,55
#
31
MPN:
8D33-ANR1350-AA
ATTACHE-CÂBLE ET CLIP
depuis
£4,38
depuis
£4,38
