01-0201-01 - Panneau d'ouverture de grille

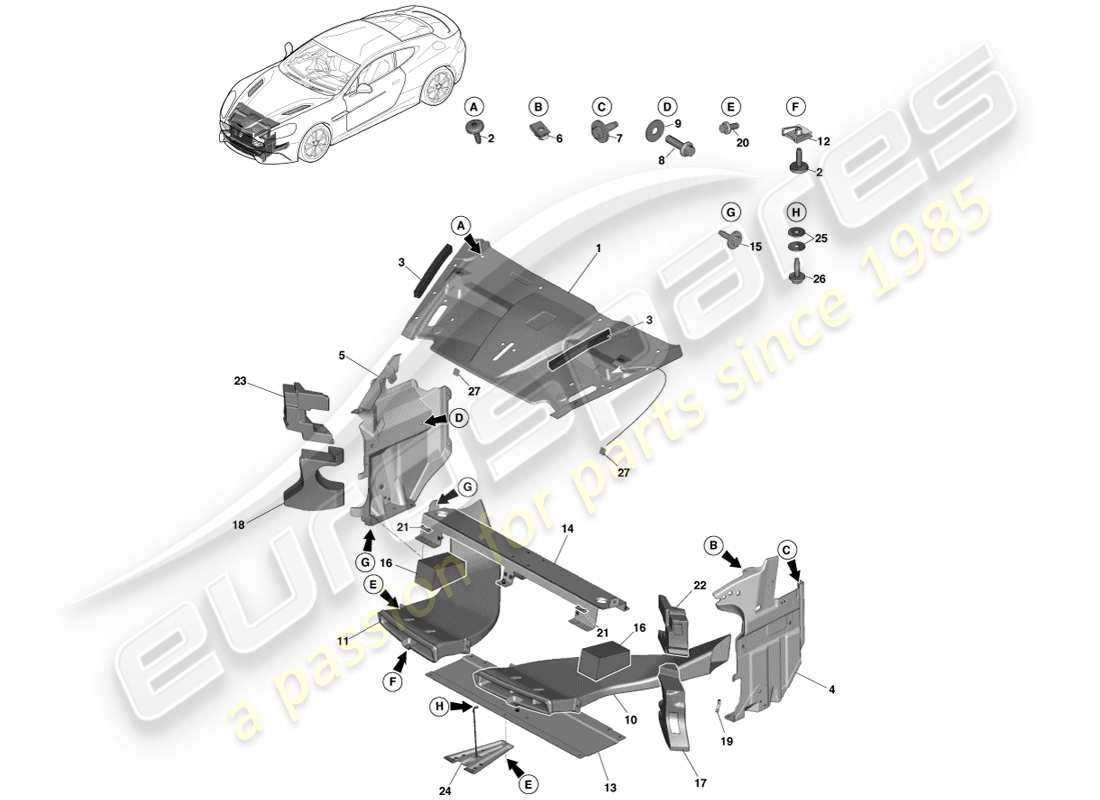

Aston Martin Vanquish (2014) Grille Opening Panel Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
CD33-8136-BA
ASSEMBLAGE DE GRILLE, RAD CENTRE
Jusqu'à et incluant le VIN J02445
#
1
MPN:
CD33-8136-BB
ASSEMBLAGE DE GRILLE, RAD CENTRE
À PARTIR DU NIV J02446
Remplacement
Remplacement
#
2
MPN:
6G33-FA0115-AB-PK
VIS, M6X20, SKT HD
Paquet de 20
depuis
£12,00
depuis
£12,00
Cette pièce remplace le numéro de pièce 6G33-FA0115-AB
#
3
MPN:
CG43-403D62-AA
JOINT, PANNEAU SUPÉRIEUR, ÉVENT
depuis
£2,75
depuis
£2,75
#
4
MPN:
DG43-F01991-AC
PANNEAU D'ÉVENT, GAUCHE
Jusqu'à 15MY
#
4
MPN:
FD33-F01991-AA
PANNEAU D'ÉVENT, GAUCHE
À partir de 15MY
depuis
£129,69
depuis
£129,69
#
5
MPN:
DG43-F01990-AC
PANNEAU D'ÉVENT, DROIT
depuis
£140,69
depuis
£140,69
#
6
MPN:
703740
ÉCROU, M6, RESSORT COURT TYPE U
depuis
£2,17
depuis
£2,17
#
7
MPN:
703139
VIS ET Rondelle, M8X20
depuis
£1,90
depuis
£1,90
#
8
MPN:
703201
VIS, M8X30, BRIDE HEXAGONALE HD
depuis
£0,47
depuis
£0,47
#
8
MPN:
707269
VIS, M8X30, BRIDE HEXAGONALE NOIRE
17MY le
depuis
£0,51
depuis
£0,51
#
9
MPN:
697452
Rondelle, M8X24X1.8, NOIRE
depuis
£4,39
depuis
£4,39
#
10
MPN:
8D33-2D207-AB
CONDUIT, LH
depuis
£103,27
depuis
£103,27
#
11
MPN:
8D33-2D206-AB
CONDUIT, DROIT
depuis
£103,27
depuis
£103,27
#
12
MPN:
7G43-10609E-AA-PK
CLIP À RESSORT, M6, TYPE U
Paquet de 10
depuis
£5,08
depuis
£5,08
#
13
MPN:
8G43-2943751-AB
POUTRE DE SUPPORT DE RADIATEUR INFERIEURE
depuis
£41,30
depuis
£41,30
#
14
MPN:
DG43-8052-AA
ENSEMBLE COUVERCLE, SUPPORT DE RADIATEUR INFERIEUR
depuis
£179,23
depuis
£179,23
#
15
MPN:
703152-PK
VIS ET Rondelle, M6X20
Paquet de 10
depuis
£3,17
depuis
£3,17
#
16
MPN:
8D33-42761-AA
MOUSSE, ENSEMBLE COUVERCLE, SUPPORT DE RADIATEUR
depuis
£44,30
depuis
£44,30
#
17
MPN:
CD33-334611-AA
MOUSSE DE PARE-CHOCS, GA
depuis
£38,88
depuis
£38,88
#
18
MPN:
CD33-334610-AA
MOUSSE DE PARE-CHOC, DROIT
depuis
£38,88
depuis
£38,88
#
19
MPN:
4G43-L41041-AA
BANDE DE BORDURE, NOIRE
depuis
£6,27
depuis
£6,27
#
20
MPN:
703729
VIS, M6X16, BRIDE HEXAGONALE HD
Brillant
depuis
£0,47
depuis
£0,47
#
20
MPN:
703069
VIS, M6X16, BRIDE HEXAGONALE HD
noir
depuis
£0,47
depuis
£0,47
#
21
MPN:
CD33-8K070-AA
PLAQUE D'ECROU, SUPPORT DE RADIATEUR INFERIEUR
depuis
£34,33
depuis
£34,33
#
22
MPN:
CD33-17E671-AA
MOUSSE, PARE-CHOC, SUPÉRIEUR, gauche
depuis
£100,72
depuis
£100,72
#
23
MPN:
CD33-17E670-AA
MOUSSE, PARE-CHOC, SUPÉRIEUR, DROIT
depuis
£100,72
depuis
£100,72
#
24
MPN:
DG43-38B30-AB
RAIDISSEUR MENTON CENTRAL
#
25
MPN:
697517-PK
Rondelle, M6, GRAND OD, NOIRE
Paquet de 20
depuis
£13,07
depuis
£13,07
#
26
MPN:
702839-PK
VIS ET Rondelle, M6X20, HEX HD
Paquet de 10
depuis
£3,14
depuis
£3,14
#
27
MPN:
DG43-18B944-AA
COUSSIN ANTI HOCHET, 20X20
depuis
£6,04
depuis
£6,04
