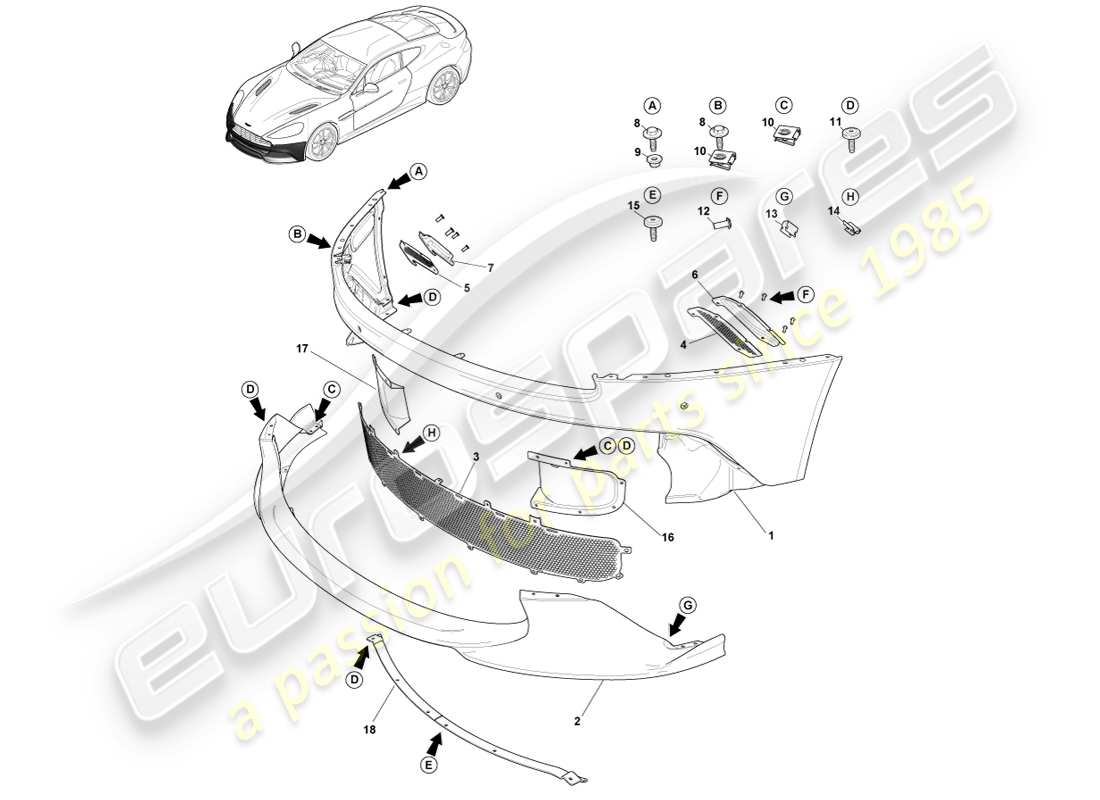

01-1901-10 - Pare-chocs avant, S
Aston Martin Vanquish (2014) Front Bumper, S Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
HD33-17D957-AA
ENSEMBLE DE COUVERCLE, PARE-CHOCS AVANT
depuis
£1 698,34
depuis
£1 698,34
#
2
MPN:
HD33-17B968-AB
SPLITTER AVANT, CARBONE
depuis
£5 043,10
depuis
£5 043,10
#
3
MPN:
HD33-8156-AA
GRILLE, GRILLE AVANT INFÉRIEURE
depuis
£349,53
depuis
£349,53
#
4
MPN:
CD33-17E811-AB
GRILLE, PARE-CHOCS AVANT, LH
depuis
£38,95
depuis
£38,95
#
5
MPN:
CD33-17E810-AB
GRILLE, PARE-CHOCS AVANT, DROIT
depuis
£38,95
depuis
£38,95
#
6
MPN:
CD33-17E813-AA
PLAQUE D'OBTURATION, AVANT EN MAILLE, LH
depuis
£13,94
depuis
£13,94
#
7
MPN:
CD33-17E812-AA
PLAQUE D'OBTURATION, AVANT EN MAILLE, DROIT
depuis
£13,94
depuis
£13,94
#
8
MPN:
703152-PK
VIS ET Rondelle, M6X20, HEX
Paquet de 10
depuis
£3,17
depuis
£3,17
#
9
MPN:
703749
ÉCROU, M6, HEX FLG
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 699877
#
10
MPN:
7G43-10609E-AA-PK
ÉCROU, M6, TYPE U
Paquet de 10
depuis
£5,08
depuis
£5,08
#
11
MPN:
6G33-FA0115-AB-PK
VIS, M6X20
Paquet de 20
depuis
£12,00
depuis
£12,00
Cette pièce remplace le numéro de pièce 6G33-FA0115-AB
#
12
MPN:
4G43-2705-AA
RIVET
depuis
£0,47
depuis
£0,47
#
13
MPN:
704383
CLIP DE BORD
depuis
£0,87
depuis
£0,87
#
14
MPN:
4G43-17F773-AB-PK
DISPOSITIF DE RETENUE, GRILLE DE PARE-CHOC
Paquet de 10
depuis
£2,24
depuis
£2,24
Cette pièce remplace le numéro de pièce 4G43-17F773-AB
#
15
MPN:
702514
VIS, M6X14 PAN HD
depuis
£0,56
depuis
£0,56
#
16
MPN:
HD33-F7081-AB
COUVERCLE D'OBTURATION, GRILLE DE PARE-CHOCS, LH
depuis
£251,41
depuis
£251,41
#
17
MPN:
HD33-F7080-AB
COUVERCLE, GRILLE DE PARE-CHOC, DROIT
depuis
£251,41
depuis
£251,41
#
18
MPN:
HD33-5E206-BB
GURNEY INFÉRIEUR AVANT
depuis
£74,46
depuis
£74,46
