01-1902-01-2 - Pare-chocs arrière, S

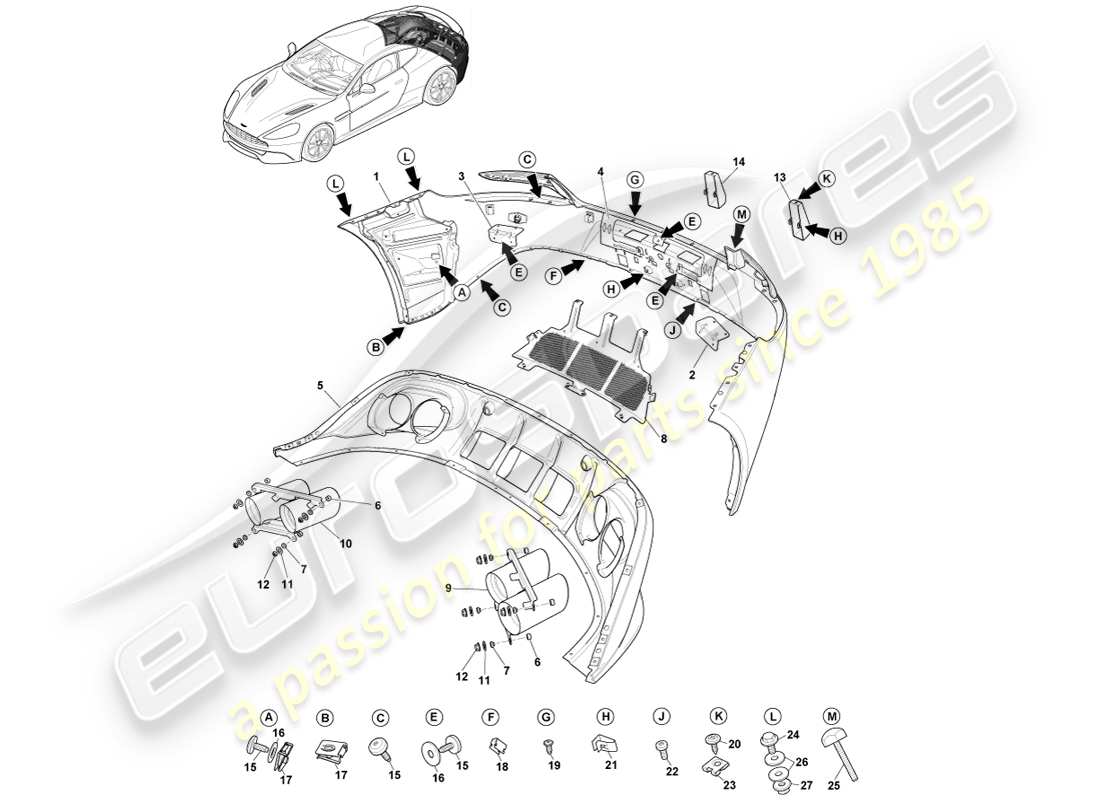

Aston Martin Vanquish (2014) Rear Bumper, S Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
CD33-17K835-CG
ENSEMBLE DE COUVERCLE DE PARE-CHOC ARRIÈRE
RANGÉE
depuis
£1 625,43
depuis
£1 625,43
#
1
MPN:
CD33-17K835-DG
ENSEMBLE DE COUVERCLE DE PARE-CHOC ARRIÈRE
Fédéral
depuis
£1 625,43
depuis
£1 625,43
#
2
MPN:
CD33-17B931-AA
SUPPORT, FIXATION DE PARE-CHOCS ARRIÈRE, LH
depuis
£53,83
depuis
£53,83
#
3
MPN:
CD33-17B930-AA
SUPPORT, FIXATION DE PARE-CHOCS ARRIÈRE, DROIT
depuis
£53,83
depuis
£53,83
#
4
MPN:
CD33-F17B681-AB
SUPPORT DE FIXATION DE PARE-CHOC ARRIÈRE, CENTRE
depuis
£87,21
depuis
£87,21
#
5
MPN:
HD33-17E955-AC
DIFFUSEUR DE PARE-CHOC ARRIÈRE
depuis
£7 243,42
depuis
£7 243,42
#
6
MPN:
6G33-5K239-CA-PK
ESPACEUR EN CÉRAMIQUE, EXTÉRIEUR
Paquet de 10
depuis
£63,33
depuis
£63,33
#
7
MPN:
6G33-5K239-BA-PK
ESPACEUR EN CÉRAMIQUE, INTERNE
Paquet de 10
depuis
£43,51
depuis
£43,51
Cette pièce remplace le numéro de pièce 6G33-5K239-BA-KIT
#
8
MPN:
HD33-501T2-AA
GRILLE, ARRIÈRE INFÉRIEURE, CENTRE
depuis
£326,31
depuis
£326,31
#
9
MPN:
HD33-5K239-AB
FINITION D'ÉCHAPPEMENT, LH
Brillant
depuis
£550,37
depuis
£550,37
#
9
MPN:
HD33-5K239-BB
FINITION D'ÉCHAPPEMENT, LH
Zircotec
depuis
£655,41
depuis
£655,41
#
10
MPN:
HD33-5K238-AB
FINITION D'ÉCHAPPEMENT, DROIT
Brillant
depuis
£550,37
depuis
£550,37
#
10
MPN:
HD33-5K238-BB
FINITION D'ÉCHAPPEMENT, DROIT
Zircotec
depuis
£655,41
depuis
£655,41
#
11
MPN:
8G43-8979-AA
Rondelle, M5X20X1.5 NOIRE
depuis
£0,47
depuis
£0,47
#
12
MPN:
702295
ÉCROU, M5 HEX FLG
depuis
£0,47
depuis
£0,47
#
13
MPN:
CD33-17C773-AB
MOULURE DE PARE-CHOCS ARRIÈRE, LH
Fédéral
depuis
£97,47
depuis
£97,47
#
14
MPN:
CD33-17C772-AB
MOULURE DE PARE-CHOCS ARRIÈRE, DROIT
Fédéral
depuis
£16,19
depuis
£16,19
#
15
MPN:
6G33-FA0115-AB-PK
VIS, M6X20, SKT HD
Paquet de 20
depuis
£12,00
depuis
£12,00
Cette pièce remplace le numéro de pièce 6G33-FA0115-AB
#
16
MPN:
6G33-28614-AA
JOINT
depuis
£0,73
depuis
£0,73
#
17
MPN:
7G43-10609E-AA-PK
ÉCROU, M6, TYPE U
Paquet de 10
depuis
£5,08
depuis
£5,08
#
18
MPN:
704383
CLIP DE BORD
depuis
£0,87
depuis
£0,87
#
19
MPN:
6G33-51756-AA-PK
VIS, M5X13, PAN HD
Paquet de 10
depuis
£2,62
depuis
£2,62
#
20
MPN:
701157-PK
VIS ET Rondelle, 4.2X16
Fédéral, Pack de 10
depuis
£1,59
depuis
£1,59
#
21
MPN:
6G43-72-10059
CLIP DE SUR-RIDER
Fédéral
depuis
£0,47
depuis
£0,47
#
22
MPN:
701553
VIS, M6X16, PAN HD
depuis
£0,47
depuis
£0,47
#
23
MPN:
701448
ÉCROU, TYPE U
Fédéral
depuis
£0,47
depuis
£0,47
#
24
MPN:
703151
VIS, M6X16, SIX PANS TETE
depuis
£0,47
depuis
£0,47
#
25
MPN:
CD33-7J290-AA
VIS, M6X45, À TÊTE EN CAOUTCHOUC
depuis
£0,67
depuis
£0,67
#
26
MPN:
697810-PK
Rondelle, M6X25X1.6 S/STL NOIRE
Paquet de 10
#
27
MPN:
703749
ÉCROU M6, BRIDE HEXAGONALE HD
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 699877
