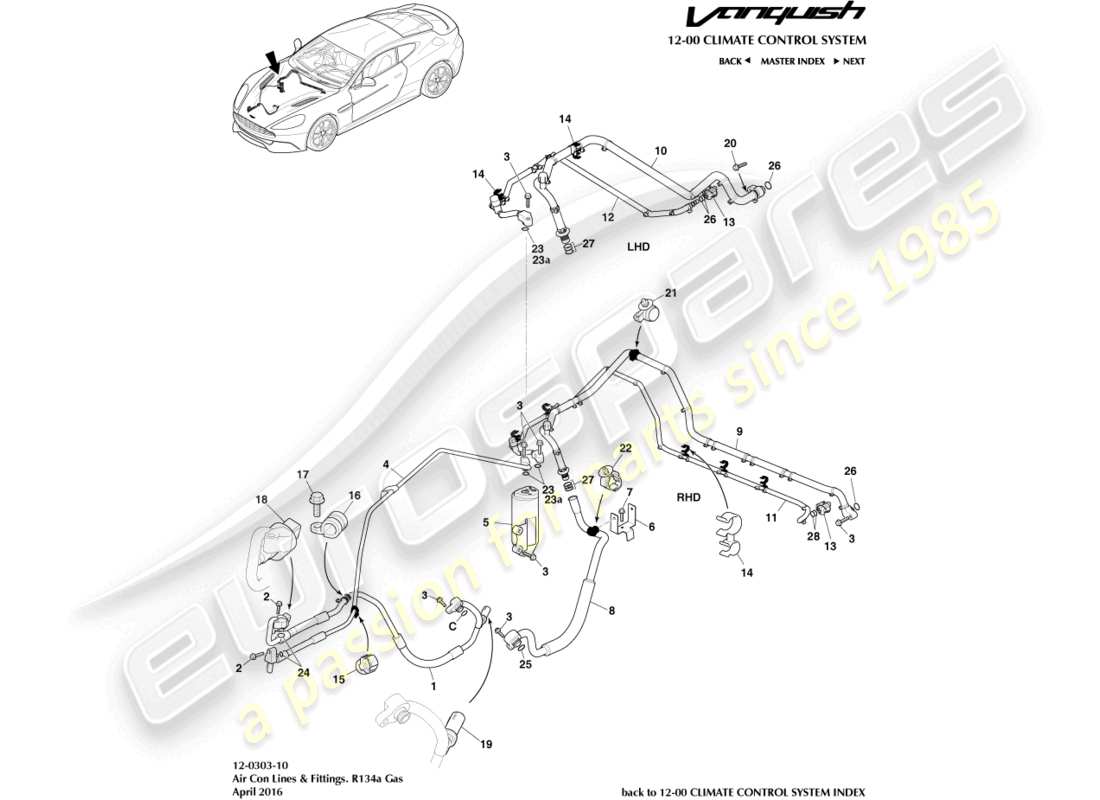

12-0303-10 - Conduites de climatisation, R134a gaz
Aston Martin Vanquish (2015) Air Con Lines, R134a Gas Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
1
MPN:
CD33-19972-AC
ENSEMBLE DE TUBES, COMPRESSEUR À CONDENSEUR
Jusqu'à 17MY
depuis
£381,65
depuis
£381,65
#
1
MPN:
HD33-19972-AA
ENSEMBLE DE TUBES, COMPRESSEUR À CONDENSEUR
À partir de 17MY, avec R134 essence
depuis
£368,05
depuis
£368,05
#
2
MPN:
703201
VIS, M8X30, TETE A BRIDE HEXAGONALE
depuis
£0,47
depuis
£0,47
#
3
MPN:
703199
BOULON, M6X30, TÊTE À BRIDE HEXAGONALE
depuis
£0,47
depuis
£0,47
#
4
MPN:
CD33-19D719-AC
ENSEMBLE DE TUBES, CONDENSEUR À RÉCEPTEUR/SÉCHEUR
Jusqu'à 17MY
depuis
£81,64
depuis
£81,64
#
4
MPN:
HD33-19D719-AA
ENSEMBLE DE TUBES, CONDENSEUR À RÉCEPTEUR/SÉCHEUR
À partir de 17MY, avec R134 essence
depuis
£153,35
depuis
£153,35
#
5
MPN:
4G43-19E891-AD
RÉCEPTEUR/SÉCHOIR
depuis
£253,98
depuis
£253,98
Cette pièce remplace la référence 4G43-19E891-AC que nous avons en stock.
#
6
MPN:
4G43-6147X-AD
support
RHD
depuis
£23,69
depuis
£23,69
#
7
MPN:
703151
VIS, M6 X 16, Rondelle HEXAGONALE
RHD
depuis
£0,47
depuis
£0,47
#
8
MPN:
CD33-19A705-AA
ENSEMBLE DE TUBE, SORTIE D'ÉVAPORATEUR, INFÉRIEUR
Jusqu'à 17MY
depuis
£103,91
depuis
£103,91
#
8
MPN:
HD33-19A705-AA
ENSEMBLE DE TUBE, SORTIE D'ÉVAPORATEUR, INFÉRIEUR
À partir de 17MY, avec R134 essence
depuis
£239,72
depuis
£239,72
#
9
MPN:
AG43-19A705-CA
ENSEMBLE DE TUBE, SORTIE D'ÉVAPORATEUR, SUPÉRIEUR
Jusqu'à 17MY, RHD
depuis
£205,01
depuis
£205,01
#
9
MPN:
HG43-19A705-CA
ENSEMBLE DE TUBE, SORTIE D'ÉVAPORATEUR, SUPÉRIEUR
À partir de 17MY, conduite à droite, avec R134 essence
depuis
£208,35
depuis
£208,35
#
10
MPN:
AG43-19A705-BA
ENSEMBLE DE TUBE, SORTIE D'ÉVAPORATEUR, SUPÉRIEUR
Jusqu'à 17MY, conduite à gauche
depuis
£113,87
depuis
£113,87
#
10
MPN:
HG43-19A705-BA
ENSEMBLE DE TUBE, SORTIE D'ÉVAPORATEUR, SUPÉRIEUR
À partir de 17MY, conduite à gauche, avec R134 essence
depuis
£130,83
depuis
£130,83
#
11
MPN:
AG43-19835-CA
TUBE, RÉCEPTEUR/SÉCHOIR VERS ÉVAPORATEUR
Jusqu'à 17MY, RHD
depuis
£167,01
depuis
£167,01
Cette pièce remplace la référence 4G43-19835-CF que nous avons en stock.
#
11
MPN:
HG43-19835-CA
TUBE, RÉCEPTEUR/SÉCHOIR VERS ÉVAPORATEUR
À partir de 17MY, conduite à droite, avec R134 essence
depuis
£173,22
depuis
£173,22
#
12
MPN:
AG43-19835-BA
TUBE, RÉCEPTEUR/SÉCHOIR VERS ÉVAPORATEUR
Jusqu'à 17MY, conduite à gauche
depuis
£443,85
depuis
£443,85
#
12
MPN:
HG43-19835-BA
TUBE, RÉCEPTEUR/SÉCHOIR VERS ÉVAPORATEUR
À partir de 17MY, conduite à gauche, avec R134 essence
depuis
£179,95
depuis
£179,95
#
13
MPN:
4G43-4073A-AA
SERRER
depuis
£3,00
depuis
£3,00
#
14
MPN:
701182
CLIP, TUYAU, PIVOTANT
Quantité à droite 5, quantité à gauche 2
depuis
£1,16
depuis
£1,16
#
15
MPN:
701180
CLIP, 14MM, APPUYER
depuis
£0,79
depuis
£0,79
#
16
MPN:
699634
P-CLIP, 13MM
depuis
£1,27
depuis
£1,27
#
17
MPN:
703203
VIS, M6X20, À BRIDE HEXAGONALE
depuis
£0,47
depuis
£0,47
#
18
MPN:
1R12-89-10192
COMMUTATEUR HAUTE PRESSION
depuis
£177,66
depuis
£177,66
#
19
MPN:
6F93-19D594-AA
ENSEMBLE COMMUTATEUR, COUPURE DE PRESSION
#
20
MPN:
703025
VIS, M6X25, À BRIDE HEXAGONALE
Conduite à gauche
depuis
£0,47
depuis
£0,47
#
21
MPN:
4G43-65-10059-PK
CLIP – SAPIN, 5X6.5X2
Paquet de 100
depuis
£38,52
depuis
£38,52
#
22
MPN:
702291
CLIP, 11-18X6.5X7
RHD
depuis
£0,92
depuis
£0,92
#
23
MPN:
4G43-89-10908-PK
JOINTS TORIQUES, RÉCEPTEUR / SÉCHOIR
Jusqu'à 17MY, kit de 2
depuis
£3,36
depuis
£3,36
#
23
MPN:
HD23-87056-AA
JOINTS TORIQUES, RÉCEPTEUR / SÉCHOIR
À partir de 17MY
depuis
£4,05
depuis
£4,05
#
23a
MPN:
HD23-87071-AA
JOINT TORIQUE, RÉCEPTEUR/SÉCHOIR
À partir de 17MY
depuis
£4,05
depuis
£4,05
#
24
MPN:
4G43-89-10910-PK
JOINTS TORIQUES, CONDENSEUR
Jusqu'à 17MY, kit de 2
depuis
£3,43
depuis
£3,43
#
24
MPN:
HD23-87024-AA
JOINTS TORIQUES, CONDENSEUR
À partir de 17MY
depuis
£4,05
depuis
£4,05
#
25
MPN:
4G43-89-10909-PK
JOINTS TORIQUES, COMPRESSEUR
Jusqu'à 17MY, kit de 2
depuis
£3,43
depuis
£3,43
#
25
MPN:
HD23-19394-AA
JOINT TORIQUE, COMPRESSEUR
À partir de 17MY
depuis
£5,01
depuis
£5,01
#
26
MPN:
4G43-89-10911-PK
JOINTS TORIQUES, ÉVAPORATEUR
Jusqu'à 17MY
depuis
£8,45
depuis
£8,45
#
26
MPN:
HD23-32117-AA
JOINT TORIQUE EPDM, 13.40X2.40
À partir de 17MY
depuis
£3,42
depuis
£3,42
#
27
MPN:
4G43-89-10912-PK
KIT DE JOINTS TORIQUES
Jusqu'à 17MY, kit de 3
depuis
£4,72
depuis
£4,72
#
27
MPN:
HD23-49745-AA
JOINT TORIQUE EPDM, 12.93X1.86
À partir de 17MY
depuis
£4,90
depuis
£4,90
#
28
MPN:
HD23-874024-AA
JOINT TORIQUE
À partir de 17MY
-part-diagram-12-0303-20.webp "ASTON MARTIN VANQUISH (2015) CONDUITES DE CLIMATISATION, HFO1234YF GAZ SCHÉMA DES PIÈCES")
-part-diagram-12-0305-02.webp "ASTON MARTIN VANQUISH (2015) UNITÉ CVC SCHÉMA DES PIÈCES")
-part-diagram-12-0404-02.webp "ASTON MARTIN VANQUISH (2015) SCHÉMA DES PIÈCES DES CAPTEURS")
-part-diagram-13-0101-02.webp "ASTON MARTIN VANQUISH (2015) GROUPE D'INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-13-0102-01.webp "ASTON MARTIN VANQUISH (2015) ASSEMBLAGE DE NAVIGATION PAR SATELLITE SCHÉMA DES PIÈCES")
-part-diagram-13-0102-02.webp "ASTON MARTIN VANQUISH (2015) SCHÉMA DES PIÈCES DE L'AFFICHAGE DE LA NAVIGATION PAR SATELLITE")
-part-diagram-13-0601-01.webp "ASTON MARTIN VANQUISH (2015) SCHÉMA DES PIÈCES DU KLAXON")
-part-diagram-13-1300-00.webp "ASTON MARTIN VANQUISH (2015) AIDE AU STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-13-1400-00.webp "ASTON MARTIN VANQUISH (2015) MODULE DE PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-14-0100-00.webp "ASTON MARTIN VANQUISH (2015) SCHÉMA DES PIÈCES DE LA BATTERIE")
-part-diagram-15-0101-01.webp "ASTON MARTIN VANQUISH (2015) UNITÉ PRINCIPALE D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-15-0101-02.webp "ASTON MARTIN VANQUISH (2015) CHANGEUR MULTIPLE CD, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-15-0101-02a.webp "ASTON MARTIN VANQUISH (2015) CHANGEUR MULTIPLE CD, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-15-0102-01.webp "ASTON MARTIN VANQUISH (2015) LECTEUR MULTIMÉDIA SCHÉMA DES PIÈCES")
-part-diagram-15-0104-01.webp "ASTON MARTIN VANQUISH (2015) COMMANDES D'INFODIVERTISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-15-0201-02.webp "ASTON MARTIN VANQUISH (2015) ANTENNE RADIO SCHÉMA DES PIÈCES")
-part-diagram-15-0201-02a.webp "ASTON MARTIN VANQUISH (2015) ANTENNE RADIO, 14.5MY SCHÉMA DES PIÈCES")
-part-diagram-15-0202-02.webp "ASTON MARTIN VANQUISH (2015) TUNER SDARS, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-15-0202-02a.webp "ASTON MARTIN VANQUISH (2015) ACCORDEUR SDARS, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-15-0205-03.webp "ASTON MARTIN VANQUISH (2015) ANTENNE WI-FI SCHÉMA DES PIÈCES")
-part-diagram-15-0301-01.webp "ASTON MARTIN VANQUISH (2015) HAUT-PARLEURS, B&O SCHÉMA DES PIÈCES")
-part-diagram-15-0302-02.webp "ASTON MARTIN VANQUISH (2015) AMPLIFICATEURS, B&O, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-15-0302-04.webp "ASTON MARTIN VANQUISH (2015) AMPLIFICATEURS, B&O, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-17-0101-01.webp "ASTON MARTIN VANQUISH (2015) PHARES SCHÉMA DES PIÈCES")
-part-diagram-17-0104-01.webp "ASTON MARTIN VANQUISH (2015) RÉPÉTITEURS LATÉRAUX SCHÉMA DES PIÈCES")
-part-diagram-17-0201.webp "ASTON MARTIN VANQUISH (2015) ÉCLAIRAGE DE COURTOISIE SCHÉMA DES PIÈCES")
-part-diagram-17-0301-01.webp "ASTON MARTIN VANQUISH (2015) FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-17-0304-01.webp "ASTON MARTIN VANQUISH (2015) FEU STOP SURÉLEVÉ, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-17-0304-01a.webp "ASTON MARTIN VANQUISH (2015) FEU STOP SURÉLEVÉ, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-17-0308-01.webp "ASTON MARTIN VANQUISH (2015) LAMPES DE PLAQUE D'IMMATRICULATION SCHÉMA DES PIÈCES")
-part-diagram-17-0400-00.webp "ASTON MARTIN VANQUISH (2015) CAPTEUR DE PLUIE ET DE LUMIÈRE DU JOUR SCHÉMA DES PIÈCES")
-part-diagram-18-0101-02.webp "ASTON MARTIN VANQUISH (2015) FAISCEAU AVANT ET COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-18-0102-02.webp "ASTON MARTIN VANQUISH (2015) HARNAIS IP SCHÉMA DES PIÈCES")
-part-diagram-18-0103-02.webp "ASTON MARTIN VANQUISH (2015) FAISCEAU DE CARROSSERIE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-18-0103-02a.webp "ASTON MARTIN VANQUISH (2015) HARNAIS DE SÉCURITÉ, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-18-0103-03.webp "ASTON MARTIN VANQUISH (2015) FAISCEAU DE LIAISON CD/DVD SCHÉMA DES PIÈCES")
-part-diagram-18-0104-01.webp "ASTON MARTIN VANQUISH (2015) FAISCEAU ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-18-0104-01a.webp "ASTON MARTIN VANQUISH (2015) HARNAIS ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-18-0106-02.webp "ASTON MARTIN VANQUISH (2015) BOÎTE À FUSIBLES DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-18-0108-06.webp "ASTON MARTIN VANQUISH (2015) CÂBLES DE BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-18-0109-02.webp "ASTON MARTIN VANQUISH (2015) BOÎTE À FUSIBLES HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-18-0110-02.webp "ASTON MARTIN VANQUISH (2015) BOÎTE À FUSIBLES DU COMPARTIMENT DE CHARGEMENT SCHÉMA DES PIÈCES")
-part-diagram-18-0111-01.webp "ASTON MARTIN VANQUISH (2015) FAISCEAU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-18-0112-01.webp "ASTON MARTIN VANQUISH (2015) HARNAIS DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-18-0114-02.webp "ASTON MARTIN VANQUISH (2015) HARNAIS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-18-0301-02.webp "ASTON MARTIN VANQUISH (2015) COMMUTATEURS IP SCHÉMA DES PIÈCES")
-part-diagram-18-0302-02.webp "ASTON MARTIN VANQUISH (2015) INTERRUPTEURS MONTÉS SUR PORTE SCHÉMA DES PIÈCES")
-part-diagram-18-0303-02.webp "ASTON MARTIN VANQUISH (2015) COMMUTATEURS DE RÉGLAGE DU SIÈGE SCHÉMA DES PIÈCES")
-part-diagram-18-0304-02.webp "ASTON MARTIN VANQUISH (2015) COMMUTATEURS DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-18-0311-01.webp "ASTON MARTIN VANQUISH (2015) INTERRUPTEUR DU COUVERCLE DE PONT EXTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-18-0401-01.webp "ASTON MARTIN VANQUISH (2015) PRISE DE COURANT SCHÉMA DES PIÈCES")
-part-diagram-19-0101-01.webp "ASTON MARTIN VANQUISH (2015) CAPTEURS D'ALARME SCHÉMA DES PIÈCES")
-part-diagram-19-0102-01.webp "ASTON MARTIN VANQUISH (2015) KLAXONS ET SIRÈNES D'ALARME SCHÉMA DES PIÈCES")
-part-diagram-19-0102-02.webp "ASTON MARTIN VANQUISH (2015) CAT-5 SUIVI, 14.5MY SCHÉMA DES PIÈCES")
-part-diagram-19-0103-02.webp "ASTON MARTIN VANQUISH (2015) CAT-5 SUIVI SCHÉMA DES PIÈCES")
-part-diagram-19-0201-02.webp "ASTON MARTIN VANQUISH (2015) SCHÉMA DES PIÈCES RKE")
-part-diagram-19-0700-01.webp "ASTON MARTIN VANQUISH (2015) MODULE DE NAVIGATION, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-19-0701-01.webp "ASTON MARTIN VANQUISH (2015) MODULE DE NAVIGATION, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-19-0702-02.webp "ASTON MARTIN VANQUISH (2015) ANTENNE GPS, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-19-0702-02a.webp "ASTON MARTIN VANQUISH (2015) ANTENNE GPS, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-19-0803-01.webp "ASTON MARTIN VANQUISH (2015) MICROPHONE SCHÉMA DES PIÈCES")
-part-diagram-19-1001-01.webp "ASTON MARTIN VANQUISH (2015) MODULE DE PORTE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-19-1800-00.webp "ASTON MARTIN VANQUISH (2015) CONTRÔLEUR DE VERROUILLAGE DE DÉMARRAGE SCHÉMA DES PIÈCES")
-part-diagram-00-0101-10.webp "ASTON MARTIN VANQUISH (2015) ÉTIQUETTES D'AVERTISSEMENT CONCERNANT LES AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-00-0101-20.webp "ASTON MARTIN VANQUISH (2015) ÉTIQUETTES D'AVERTISSEMENT CONCERNANT LES AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-00-0101-30.webp "ASTON MARTIN VANQUISH (2015) ÉTIQUETTES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-00-0101-40.webp "ASTON MARTIN VANQUISH (2015) ÉTIQUETTES SOUS LE CAPOT SCHÉMA DES PIÈCES")
-part-diagram-00-0103-01.webp "ASTON MARTIN VANQUISH (2015) GUIDE DU PROPRIÉTAIRE SCHÉMA DES PIÈCES")
-part-diagram-00-0201-01.webp "ASTON MARTIN VANQUISH (2015) ÉQUIPEMENT D'URGENCE, 14.5 MY SCHÉMA DES PIÈCES")
-part-diagram-00-0201-04.webp "ASTON MARTIN VANQUISH (2015) ÉQUIPEMENT D'URGENCE SCHÉMA DES PIÈCES")
-part-diagram-01-0100-00.webp "ASTON MARTIN VANQUISH (2015) CORPS EN BLANC SCHÉMA DES PIÈCES")
-part-diagram-01-0101-04.webp "ASTON MARTIN VANQUISH (2015) BAS DE CAISSE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0101-05.webp "ASTON MARTIN VANQUISH (2015) DESSOUS DE CAISSE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0102-10.webp "ASTON MARTIN VANQUISH (2015) CADRE DE CARROSSERIE, AVANT SCHÉMA DES PIÈCES")
-part-diagram-01-0102-20.webp "ASTON MARTIN VANQUISH (2015) CARROSSERIE, TABLEAU DE BORD ET CAPOT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0102-30.webp "ASTON MARTIN VANQUISH (2015) BODY DASH & COWL, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0103-01.webp "ASTON MARTIN VANQUISH (2015) STRUCTURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-01-0104-01.webp "ASTON MARTIN VANQUISH (2015) TOIT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0105-01.webp "ASTON MARTIN VANQUISH (2015) CÔTÉ CARROSSERIE, SCHÉMA DES PIÈCES DU COUPÉ")
-part-diagram-01-0105-02.webp "ASTON MARTIN VANQUISH (2015) CÔTÉ CARROSSERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0108-01.webp "ASTON MARTIN VANQUISH (2015) CARROSSERIE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0108-02.webp "ASTON MARTIN VANQUISH (2015) PARTIE ARRIÈRE DE LA CARROSSERIE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0110-01.webp "ASTON MARTIN VANQUISH (2015) PIÈCES AUXILIAIRES, VOLANTE, PAGE 1 SCHÉMA DES PIÈCES")
-part-diagram-01-0110-01-2.webp "ASTON MARTIN VANQUISH (2015) PIÈCES AUXILIAIRES, VOLANTE, PAGE 2 SCHÉMA DES PIÈCES")
-part-diagram-01-0110-04.webp "ASTON MARTIN VANQUISH (2015) PIÈCES AUXILIAIRES, COUPÉ, PAGE 1 SCHÉMA DES PIÈCES")
-part-diagram-01-0110-04-2.webp "ASTON MARTIN VANQUISH (2015) PIÈCES AUXILIAIRES, COUPÉ, PAGE 2 SCHÉMA DES PIÈCES")
-part-diagram-01-0110-04a.webp "ASTON MARTIN VANQUISH (2015) PIÈCES AUXILIAIRES, COUPÉ 14.5MY, PAGE 1 SCHÉMA DES PIÈCES")
-part-diagram-01-0111-01.webp "ASTON MARTIN VANQUISH (2015) STRUCTURE DE PARE-CHOCS AVANT, RANGÉE DU MONDE SCHÉMA DES PIÈCES")
-part-diagram-01-0111-02.webp "ASTON MARTIN VANQUISH (2015) STRUCTURE DE PARE-CHOCS AVANT, FÉDÉRAL SCHÉMA DES PIÈCES")
-part-diagram-01-0112-01.webp "ASTON MARTIN VANQUISH (2015) STRUCTURE DE PARE-CHOCS ARRIÈRE, RANGÉE DU MONDE SCHÉMA DES PIÈCES")
-part-diagram-01-0112-02.webp "ASTON MARTIN VANQUISH (2015) STRUCTURE DE PARE-CHOCS ARRIÈRE, FED, CCG, CHINE SCHÉMA DES PIÈCES")
-part-diagram-01-0201-01.webp "ASTON MARTIN VANQUISH (2015) PANNEAU D'OUVERTURE DE GRILLE SCHÉMA DES PIÈCES")
-part-diagram-01-0202-b1.webp "ASTON MARTIN VANQUISH (2015) AILES AVANT SCHÉMA DES PIÈCES")
-part-diagram-01-0203-b1.webp "ASTON MARTIN VANQUISH (2015) CAPOT ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-01-0301-01.webp "ASTON MARTIN VANQUISH (2015) ASSEMBLAGE DE LA PORTE D'ENTRÉE SCHÉMA DES PIÈCES")
-part-diagram-01-0303-01.webp "ASTON MARTIN VANQUISH (2015) ENSEMBLE DE HAYON, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0303-b2.webp "ASTON MARTIN VANQUISH (2015) ENSEMBLE DE COUVERCLE DE PONT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0304-01.webp "ASTON MARTIN VANQUISH (2015) ASSEMBLAGE DE CHARNIÈRES DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-01-0305-01.webp "ASTON MARTIN VANQUISH (2015) CHARNIÈRES DE COUVERCLE DE COFFRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0305-b2.webp "ASTON MARTIN VANQUISH (2015) CHARNIÈRES DU COUVERCLE DE PONT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0501-02.webp "ASTON MARTIN VANQUISH (2015) GARNITURE DE PLANCHER PRINCIPAL, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-01-0501-03.webp "ASTON MARTIN VANQUISH (2015) GARNITURE DE PLANCHER PRINCIPAL, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01-0502-06.webp "ASTON MARTIN VANQUISH (2015) COUSSINETS NVH, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0502-b2.webp "ASTON MARTIN VANQUISH (2015) COUSSINETS NVH, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0503-01.webp "ASTON MARTIN VANQUISH (2015) ASSEMBLAGE DE LA GARNITURE DE PAVILLON SCHÉMA DES PIÈCES")
-part-diagram-01-0504-b1.webp "ASTON MARTIN VANQUISH (2015) GARNITURE DE LINTEAU AVANT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0504-b1a.webp "ASTON MARTIN VANQUISH (2015) GARNITURE DE TOIT AVANT, COUPÉ 14.5MY SCHÉMA DES PIÈCES")
-part-diagram-01-0504-b3.webp "ASTON MARTIN VANQUISH (2015) GARNITURE DE LINTEAU AVANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0505-01.webp "ASTON MARTIN VANQUISH (2015) PANNEAU DE GARNITURE DE PORTE AVANT SCHÉMA DES PIÈCES")
-part-diagram-01-0505-02.webp "ASTON MARTIN VANQUISH (2015) ROULEAU SUPÉRIEUR DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-01-0506-01.webp "ASTON MARTIN VANQUISH (2015) VISIÈRES DE SOLEIL SCHÉMA DES PIÈCES")
-part-diagram-01-0508-01.webp "ASTON MARTIN VANQUISH (2015) GARNITURE DU COMPARTIMENT DE CHARGEMENT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0508-b5.webp "ASTON MARTIN VANQUISH (2015) GARNITURE D'OUVERTURE DE TOIT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0510-01.webp "ASTON MARTIN VANQUISH (2015) GARNITURE ET ORNEMENTATION DES SEUILS SCHÉMA DES PIÈCES")
-part-diagram-01-0511-01.webp "ASTON MARTIN VANQUISH (2015) PANNEAU DE GARNITURE DE CUSTODE ARRIÈRE 2+2 COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0511-01a.webp "ASTON MARTIN VANQUISH (2015) PANNEAU DE GARNITURE DE CUSTODE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0511-02.webp "ASTON MARTIN VANQUISH (2015) PANNEAU DE GARNITURE DE CUSTODE, 2+0 COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0512-01.webp "ASTON MARTIN VANQUISH (2015) GARNITURE DE PILIER, INFÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-01-0513-04.webp "ASTON MARTIN VANQUISH (2015) GARNITURE DE MONTANT SUPÉRIEUR, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0514-01.webp "ASTON MARTIN VANQUISH (2015) GARNITURE ARRIÈRE DE L'HABITACLE, 2+0 COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0515-b16.webp "ASTON MARTIN VANQUISH (2015) PANNEAU DE GARNITURE DE PLAGE ARRIÈRE, COUPÉ 2+0 SCHÉMA DES PIÈCES")
-part-diagram-01-0515-b4.webp "ASTON MARTIN VANQUISH (2015) PANNEAU DE GARNITURE DE PLAGE ARRIÈRE, COUPÉ 2+2 SCHÉMA DES PIÈCES")
-part-diagram-01-0516-01.webp "ASTON MARTIN VANQUISH (2015) PANNEAU DE GARNITURE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0516-02.webp "ASTON MARTIN VANQUISH (2015) PANNEAU DE GARNITURE DE HAYON, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0517-06.webp "ASTON MARTIN VANQUISH (2015) GARNITURE DU COMPARTIMENT DE CHARGEMENT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0517-06a.webp "ASTON MARTIN VANQUISH (2015) GARNITURE DU COMPARTIMENT DE CHARGEMENT, COUPÉ 14.5MY SCHÉMA DES PIÈCES")
-part-diagram-01-0601-01.webp "ASTON MARTIN VANQUISH (2015) ISOLATION THERMIQUE, AJUSTEMENT DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-01-0602-10.webp "ASTON MARTIN VANQUISH (2015) ISOLATION PHONIQUE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0602-20.webp "ASTON MARTIN VANQUISH (2015) ISOLATION PHONIQUE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0603-01.webp "ASTON MARTIN VANQUISH (2015) GARNITURE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01-0604-02.webp "ASTON MARTIN VANQUISH (2015) COUSSINETS ANTI-CANETTES, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0604-02a.webp "ASTON MARTIN VANQUISH (2015) TAMPONS ANTI-CANETTES, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0701-01.webp "ASTON MARTIN VANQUISH (2015) COUPE-FROID DE PORTE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0701-01a.webp "ASTON MARTIN VANQUISH (2015) COUPE-FROID DE PORTE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0702-06.webp "ASTON MARTIN VANQUISH (2015) ÉTANCHÉITÉ STATIQUE SCHÉMA DES PIÈCES")
-part-diagram-01-0704-01.webp "ASTON MARTIN VANQUISH (2015) COUPE-FROID DE FERMETURE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0704-01a.webp "ASTON MARTIN VANQUISH (2015) COUPE-FROID DE FERMETURE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0705-01.webp "ASTON MARTIN VANQUISH (2015) COUPE-FROID POUR CAPOT SCHÉMA DES PIÈCES")
-part-diagram-01-0706-01.webp "ASTON MARTIN VANQUISH (2015) COUPE-FROID D'OUVERTURE DE TOIT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0801-01.webp "ASTON MARTIN VANQUISH (2015) GRILLE DE RADIATEUR SCHÉMA DES PIÈCES")
-part-diagram-01-0801-10.webp "ASTON MARTIN VANQUISH (2015) GRILLE DE RADIATEUR, S SCHÉMA DES PIÈCES")
-part-diagram-01-0802-01.webp "ASTON MARTIN VANQUISH (2015) FINITIONS EXTÉRIEURES INFÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-01-0803-01.webp "ASTON MARTIN VANQUISH (2015) FINITIONS EXTÉRIEURES SUPÉRIEURES, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-0803-01a.webp "ASTON MARTIN VANQUISH (2015) FINITIONS EXTÉRIEURES SUPÉRIEURES, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-0804-01.webp "ASTON MARTIN VANQUISH (2015) DOUBLURES DE PASSAGE DE ROUE AVANT SCHÉMA DES PIÈCES")
-part-diagram-01-0805-01.webp "ASTON MARTIN VANQUISH (2015) DOUBLURES DE PASSAGE DE ROUE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-01-0809-01.webp "ASTON MARTIN VANQUISH (2015) INSIGNE SCHÉMA DES PIÈCES")
-part-diagram-01-0812-02.webp "ASTON MARTIN VANQUISH (2015) ASSEMBLAGE DE L'ÉCRAN À FEUILLES SCHÉMA DES PIÈCES")
-part-diagram-01-0901-02.webp "ASTON MARTIN VANQUISH (2015) MIROIR INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-01-0904-01.webp "ASTON MARTIN VANQUISH (2015) RÉTROVISEURS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-01-1001-b3.webp "ASTON MARTIN VANQUISH (2015) SIÈGES AVANT LÉGERS SCHÉMA DES PIÈCES")
-part-diagram-01-1003-b4.webp "ASTON MARTIN VANQUISH (2015) SIÈGES ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-1009-b1.webp "ASTON MARTIN VANQUISH (2015) SIÈGES AVANT SCHÉMA DES PIÈCES")
-part-diagram-01-1010-01.webp "ASTON MARTIN VANQUISH (2015) SIÈGES ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-1101-02.webp "ASTON MARTIN VANQUISH (2015) PARE-BRISE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-1101-02a.webp "ASTON MARTIN VANQUISH (2015) PARE-BRISE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-1103-01.webp "ASTON MARTIN VANQUISH (2015) VERRE DE PORTE D'ENTRÉE SCHÉMA DES PIÈCES")
-part-diagram-01-1104-01.webp "ASTON MARTIN VANQUISH (2015) VITRE DE CUSTODE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-1105-01.webp "ASTON MARTIN VANQUISH (2015) SCHÉMA DES PIÈCES DU LÈVE-VITRE AVANT")
-part-diagram-01-1108-01.webp "ASTON MARTIN VANQUISH (2015) LÈVE-VITRE DE CUSTODE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-1110-01.webp "ASTON MARTIN VANQUISH (2015) VITRE DE CUSTODE ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-1113-01.webp "ASTON MARTIN VANQUISH (2015) PARE-BRISE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-01-1201-02.webp "ASTON MARTIN VANQUISH (2015) POUTRE TRANSVERSALE IP SCHÉMA DES PIÈCES")
-part-diagram-01-1202-01.webp "ASTON MARTIN VANQUISH (2015) ACCOUDOIR DE LA CONSOLE CENTRALE, PAGE 1 SCHÉMA DES PIÈCES")
-part-diagram-01-1202-01-2.webp "ASTON MARTIN VANQUISH (2015) ACCOUDOIR DE LA CONSOLE CENTRALE, PAGE 2 SCHÉMA DES PIÈCES")
-part-diagram-01-1202-02.webp "ASTON MARTIN VANQUISH (2015) SUBSTRAT IP SCHÉMA DES PIÈCES")
-part-diagram-01-1203-02.webp "ASTON MARTIN VANQUISH (2015) SCHÉMA DES PIÈCES DES PANNEAUX DÉCOUPÉS IP")
-part-diagram-01-1204-10.webp "ASTON MARTIN VANQUISH (2015) PANNEAU INFÉRIEUR PASSAGER SCHÉMA DES PIÈCES")
-part-diagram-01-1206-02.webp "ASTON MARTIN VANQUISH (2015) PIÈCES APPLIQUÉES SCHÉMA DES PIÈCES")
-part-diagram-01-1220-01.webp "ASTON MARTIN VANQUISH (2015) SCHÉMA DES PIÈCES MOULÉES DE LA CONSOLE CENTRALE")
-part-diagram-01-1222-b1.webp "ASTON MARTIN VANQUISH (2015) SCHÉMA DES PIÈCES DU PANNEAU DE GARNITURE DE LA CONSOLE CENTRALE")
-part-diagram-01-1241-01.webp "ASTON MARTIN VANQUISH (2015) CONSOLE ARRIÈRE, COUPÉ 2+2 SCHÉMA DES PIÈCES")
-part-diagram-01-1241-02.webp "ASTON MARTIN VANQUISH (2015) CONSOLE ARRIÈRE, COUPÉ 2+0 SCHÉMA DES PIÈCES")
-part-diagram-01-1241-03.webp "ASTON MARTIN VANQUISH (2015) CONSOLE ARRIÈRE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-1401-b1.webp "ASTON MARTIN VANQUISH (2015) MÉCANISMES DE POIGNÉES ET DE SERRURES SCHÉMA DES PIÈCES")
-part-diagram-01-1402-01.webp "ASTON MARTIN VANQUISH (2015) ÉMETTEUR RKE SCHÉMA DES PIÈCES")
-part-diagram-01-1403-01.webp "ASTON MARTIN VANQUISH (2015) POIGNÉES INTÉRIEURES ET ACTIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-01-1404.webp "ASTON MARTIN VANQUISH (2015) POIGNÉES EXTÉRIEURES ET ACTIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-01-1405-b1.webp "ASTON MARTIN VANQUISH (2015) LOQUET ET ACTIONNEMENT DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-01-1409-01.webp "ASTON MARTIN VANQUISH (2015) LOQUETS DE FERMETURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-01-1410-b2.webp "ASTON MARTIN VANQUISH (2015) MÉCANISME DE REMPLISSAGE DE CARBURANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-011411-01.webp "ASTON MARTIN VANQUISH (2015) LOQUETS DE TONNEAU SCHÉMA DES PIÈCES")
-part-diagram-01-1415-01.webp "ASTON MARTIN VANQUISH (2015) MÉCANISME DE REMPLISSAGE DE CARBURANT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-1601-02.webp "ASTON MARTIN VANQUISH (2015) ENSEMBLE DE BALAIS D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-01-1601-04.webp "ASTON MARTIN VANQUISH (2015) TRINGLERIE D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-01-1604-10.webp "ASTON MARTIN VANQUISH (2015) BOUTEILLE DE RONDELLE SCHÉMA DES PIÈCES")
-part-diagram-01-1604-20.webp "ASTON MARTIN VANQUISH (2015) LAVAGE DE PARE-BRISE SCHÉMA DES PIÈCES")
-part-diagram-01-1604-30.webp "ASTON MARTIN VANQUISH (2015) LAVAGE DES PHARES SCHÉMA DES PIÈCES")
-part-diagram-01-1700-01.webp "ASTON MARTIN VANQUISH (2015) ASSEMBLAGE DE TOIT VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-1702-05.webp "ASTON MARTIN VANQUISH (2015) DÉFLECTEUR DE VENT SCHÉMA DES PIÈCES")
-part-diagram-01-1703-b1.webp "ASTON MARTIN VANQUISH (2015) PANNEAU D'OUVERTURE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-01-1708-05.webp "ASTON MARTIN VANQUISH (2015) MODULE DE COMMANDE DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-01-1901-01.webp "ASTON MARTIN VANQUISH (2015) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-01-1901-10.webp "ASTON MARTIN VANQUISH (2015) PARE-CHOCS AVANT, S SCHÉMA DES PIÈCES")
-part-diagram-01-1902-01.webp "ASTON MARTIN VANQUISH (2015) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-01-1902-01-2.webp "ASTON MARTIN VANQUISH (2015) PARE-CHOCS ARRIÈRE, S SCHÉMA DES PIÈCES")
-part-diagram-01-1903.webp "ASTON MARTIN VANQUISH (2015) SOCLES DE PLAQUE D'IMMATRICULATION SCHÉMA DES PIÈCES")
-part-diagram-01-2001.webp "ASTON MARTIN VANQUISH (2015) CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-part-diagram-01-2002.webp "ASTON MARTIN VANQUISH (2015) AIRBAG, PASSAGER SCHÉMA DES PIÈCES")
-part-diagram-01-2004-01.webp "ASTON MARTIN VANQUISH (2015) ÉLECTRONIQUE DE RETENUE SCHÉMA DES PIÈCES")
-part-diagram-01-2005-04.webp "ASTON MARTIN VANQUISH (2015) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-01-2007-01.webp "ASTON MARTIN VANQUISH (2015) COUSSIN GONFLABLE DU SIÈGE AVANT SCHÉMA DES PIÈCES")
-part-diagram-01-2009-01.webp "ASTON MARTIN VANQUISH (2015) AIRBAG RIDEAU, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-2009-01-2.webp "ASTON MARTIN VANQUISH (2015) AIRBAG RIDEAU, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-2010-05.webp "ASTON MARTIN VANQUISH (2015) ARCEAU DE SÉCURITÉ DÉPLOYABLE, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-2012-01.webp "ASTON MARTIN VANQUISH (2015) SUPPORTS D'ATTACHE ISOFIX SCHÉMA DES PIÈCES")
-part-diagram-01-3401-01.webp "ASTON MARTIN VANQUISH (2015) SOUS-PLATEAU AVANT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-01-3401-05.webp "ASTON MARTIN VANQUISH (2015) SOUS-PLATEAU AVANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-01-3402-04.webp "ASTON MARTIN VANQUISH (2015) SOUS-PLATEAU ARRIÈRE, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-02-0103-01.webp "ASTON MARTIN VANQUISH (2015) SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
-part-diagram-02-0104-01.webp "ASTON MARTIN VANQUISH (2015) SOUS-CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-02-0301.webp "ASTON MARTIN VANQUISH (2015) SUPPORTS MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-02-0301-01.webp "ASTON MARTIN VANQUISH (2015) SUPPORTS DU GROUPE MOTOPROPULSEUR SCHÉMA DES PIÈCES")
-part-diagram-03-0100-e1.webp "ASTON MARTIN VANQUISH (2015) STRUCTURE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-0100-e2.webp "ASTON MARTIN VANQUISH (2015) COLLECTEURS D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-03-0200-e1.webp "ASTON MARTIN VANQUISH (2015) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-0300-e1.webp "ASTON MARTIN VANQUISH (2015) REFROIDISSEMENT DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-0304-02.webp "ASTON MARTIN VANQUISH (2015) RÉSERVOIR ET TUYAUX DE LIQUIDE DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-03-0400-e1.webp "ASTON MARTIN VANQUISH (2015) CHARGEMENT ET CONTRÔLES DU CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-03-0500-e1.webp "ASTON MARTIN VANQUISH (2015) ENTRAÎNEMENT ACCESSOIRE SCHÉMA DES PIÈCES")
-part-diagram-03-0600-02.webp "ASTON MARTIN VANQUISH (2015) DÉMARRAGE DU MOTEUR, SCHÉMA DES PIÈCES AUTOMOBILES")
-part-diagram-03-0700-e1.webp "ASTON MARTIN VANQUISH (2015) ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-03-0800-e1.webp "ASTON MARTIN VANQUISH (2015) CONTRÔLE DES ÉMISSIONS SCHÉMA DES PIÈCES")
-part-diagram-03-0900-e1.webp "ASTON MARTIN VANQUISH (2015) TRAIN DE SOUPAPES SCHÉMA DES PIÈCES")
-part-diagram-03-1000-e1.webp "ASTON MARTIN VANQUISH (2015) ETANCHÉITÉ MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-1100-e1.webp "ASTON MARTIN VANQUISH (2015) CONVERSION DE PUISSANCE SCHÉMA DES PIÈCES")
-part-diagram-03-1200-00.webp "ASTON MARTIN VANQUISH (2015) SCHÉMA DES PIÈCES DE CHARGEMENT D'AIR")
-part-diagram-03-1300-00.webp "ASTON MARTIN VANQUISH (2015) ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-03-1300-01.webp "ASTON MARTIN VANQUISH (2015) ÉMISSIONS PAR ÉVAPORATION, 15MY SCHÉMA DES PIÈCES")
-part-diagram-03-1400-01.webp "ASTON MARTIN VANQUISH (2015) COMMANDE ÉLECTRONIQUE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03-1400-02.webp "ASTON MARTIN VANQUISH (2015) COMMANDE ÉLECTRONIQUE DU MOTEUR, BOSCH SCHÉMA DES PIÈCES")
-part-diagram-03-1403-01.webp "ASTON MARTIN VANQUISH (2015) CAPTEUR BAROMÉTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-03-1801-01.webp "ASTON MARTIN VANQUISH (2015) COMMANDE DES GAZ SCHÉMA DES PIÈCES")
-part-diagram-03-2201-01.webp "ASTON MARTIN VANQUISH (2015) REFROIDISSEMENT DU MOTEUR, AJUSTEMENT DE LIGNE SCHÉMA DES PIÈCES")
-part-diagram-04-0102-01.webp "ASTON MARTIN VANQUISH (2015) ENSEMBLE DE SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-04-0104-01.webp "ASTON MARTIN VANQUISH (2015) BARRE STABILISATRICE AVANT SCHÉMA DES PIÈCES")
-part-diagram-04-0202-01.webp "ASTON MARTIN VANQUISH (2015) ENSEMBLE DE SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04-0204-01.webp "ASTON MARTIN VANQUISH (2015) BARRE STABILISATRICE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04-0301-01.webp "ASTON MARTIN VANQUISH (2015) RESSORT ET AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-04-0302-01.webp "ASTON MARTIN VANQUISH (2015) RESSORT ET AMORTISSEUR ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04-0303-01.webp "ASTON MARTIN VANQUISH (2015) MODULE D'AMORTISSEMENT ACTIF SCHÉMA DES PIÈCES")
-part-diagram-04-0400-00.webp "ASTON MARTIN VANQUISH (2015) ROUES ET PNEUS, AVANT SCHÉMA DES PIÈCES")
-part-diagram-04-0400-01.webp "ASTON MARTIN VANQUISH (2015) ROUES ET PNEUS, ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-05-0102-02.webp "ASTON MARTIN VANQUISH (2015) ENSEMBLE TUBE DE COUPLE, 6 VITESSE SCHÉMA DES PIÈCES")
-part-diagram-05-0102-03.webp "ASTON MARTIN VANQUISH (2015) ENSEMBLE TUBE DE COUPLE, 8 VITESSE SCHÉMA DES PIÈCES")
-part-diagram-05-0501-01.webp "ASTON MARTIN VANQUISH (2015) ENSEMBLE DEMI-ARBRE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06-0300-01.webp "ASTON MARTIN VANQUISH (2015) SYSTÈME DE FREINAGE AVANT SCHÉMA DES PIÈCES")
-part-diagram-06-0400-01.webp "ASTON MARTIN VANQUISH (2015) SYSTÈME DE FREINAGE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06-0502-02.webp "ASTON MARTIN VANQUISH (2015) FREIN DE STATIONNEMENT, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-06-0502-03.webp "ASTON MARTIN VANQUISH (2015) FREIN DE STATIONNEMENT, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-06-0601-02.webp "ASTON MARTIN VANQUISH (2015) MAÎTRE-CYLINDRE ET RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-06-0602-02.webp "ASTON MARTIN VANQUISH (2015) ENSEMBLE D'ACTIONNEUR DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-06-0603-02.webp "ASTON MARTIN VANQUISH (2015) CONDUITES ET FLEXIBLES DE FREIN, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-06-0603-03.webp "ASTON MARTIN VANQUISH (2015) CONDUITES ET FLEXIBLES DE FREIN, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-06-0704-02.webp "ASTON MARTIN VANQUISH (2015) TUYAU DE RÉSERVOIR À VIDE SCHÉMA DES PIÈCES")
-part-diagram-06-0901-01.webp "ASTON MARTIN VANQUISH (2015) MODULE DE FREINAGE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-06-0902-01.webp "ASTON MARTIN VANQUISH (2015) CAPTEUR DE VITESSE DE ROUE SCHÉMA DES PIÈCES")
-part-diagram-07-0101-01.webp "ASTON MARTIN VANQUISH (2015) TRANSMISSION, 6 VITESSE SCHÉMA DES PIÈCES")
-part-diagram-07-0101-02.webp "ASTON MARTIN VANQUISH (2015) TRANSMISSION, 8 VITESSE SCHÉMA DES PIÈCES")
-part-diagram-07-0101-03.webp "ASTON MARTIN VANQUISH (2015) KITS DE TRANSMISSION, 8 VITESSE SCHÉMA DES PIÈCES")
-part-diagram-07-0110-10.webp "ASTON MARTIN VANQUISH (2015) DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-07-0201-01.webp "ASTON MARTIN VANQUISH (2015) REFROIDISSEUR D'HUILE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-07-0202-01.webp "ASTON MARTIN VANQUISH (2015) TUYAUX DE REFROIDISSEUR D'HUILE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-07-0501-02.webp "ASTON MARTIN VANQUISH (2015) LEVIER DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-09-0101-01.webp "ASTON MARTIN VANQUISH (2015) CONTRÔLE ACOUSTIQUE SCHÉMA DES PIÈCES")
-part-diagram-09-0500-00.webp "ASTON MARTIN VANQUISH (2015) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-09-0500-10.webp "ASTON MARTIN VANQUISH (2015) LES SYSTÈMES D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-10-0101-s1.webp "ASTON MARTIN VANQUISH (2015) ENSEMBLE DE RÉSERVOIR DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-10-0102-01.webp "ASTON MARTIN VANQUISH (2015) DISTRIBUTION DE CARBURANT, À 15MY SCHÉMA DES PIÈCES")
-part-diagram-10-0102-02.webp "ASTON MARTIN VANQUISH (2015) DISTRIBUTION DE CARBURANT, 15MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-10-0103-02.webp "ASTON MARTIN VANQUISH (2015) ENSEMBLE DE REMPLISSAGE DE CARBURANT, VOLANTE SCHÉMA DES PIÈCES")
-part-diagram-10-0103-04.webp "ASTON MARTIN VANQUISH (2015) ENSEMBLE DE REMPLISSAGE DE CARBURANT, COUPÉ SCHÉMA DES PIÈCES")
-part-diagram-10-0105-01.webp "ASTON MARTIN VANQUISH (2015) MODULE DE POMPE À CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-11-0101-02.webp "ASTON MARTIN VANQUISH (2015) CRÉMAILLÈRE DE DIRECTION, CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-11-0101-03.webp "ASTON MARTIN VANQUISH (2015) CRÉMAILLÈRE DE DIRECTION, CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-11-0201-10.webp "ASTON MARTIN VANQUISH (2015) TUYAUX PAS, RHD À 15MY SCHÉMA DES PIÈCES")
-part-diagram-11-0201-20.webp "ASTON MARTIN VANQUISH (2015) TUYAUX PAS, RHD 15MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-11-0201-30.webp "ASTON MARTIN VANQUISH (2015) TUYAUX PAS, LHD À 15MY SCHÉMA DES PIÈCES")
-part-diagram-11-0201-40.webp "ASTON MARTIN VANQUISH (2015) TUYAUX PAS, LHD 15MY ACTIVÉ SCHÉMA DES PIÈCES")
-part-diagram-11-0202-02.webp "ASTON MARTIN VANQUISH (2015) MODULE DE PILOTAGE SCHÉMA DES PIÈCES")
-part-diagram-11-0401-02.webp "ASTON MARTIN VANQUISH (2015) ASSEMBLAGE DE COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-11-0404-02.webp "ASTON MARTIN VANQUISH (2015) ENVELOPPE DE COLONNE SCHÉMA DES PIÈCES")
-part-diagram-11-0601-04.webp "ASTON MARTIN VANQUISH (2015) SCHÉMA DES PIÈCES DU VOLANT")
-part-diagram-11-0601-05.webp "ASTON MARTIN VANQUISH (2015) VOLANT, SCHÉMA DES PIÈCES EN OPTION")
-part-diagram-11-0601-10.webp "ASTON MARTIN VANQUISH (2015) ENSEMBLE DE COMMUTATEUR DE COLONNE SCHÉMA DES PIÈCES")
-part-diagram-12-0101-02.webp "ASTON MARTIN VANQUISH (2015) COMPOSANTS D'ADMISSION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-12-0102-03.webp "ASTON MARTIN VANQUISH (2015) COMPOSANTS DE DISTRIBUTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-12-0103-04.webp "ASTON MARTIN VANQUISH (2015) COMPOSANTS D'EXTRACTION D'AIR SCHÉMA DES PIÈCES")
