006 - Horaire

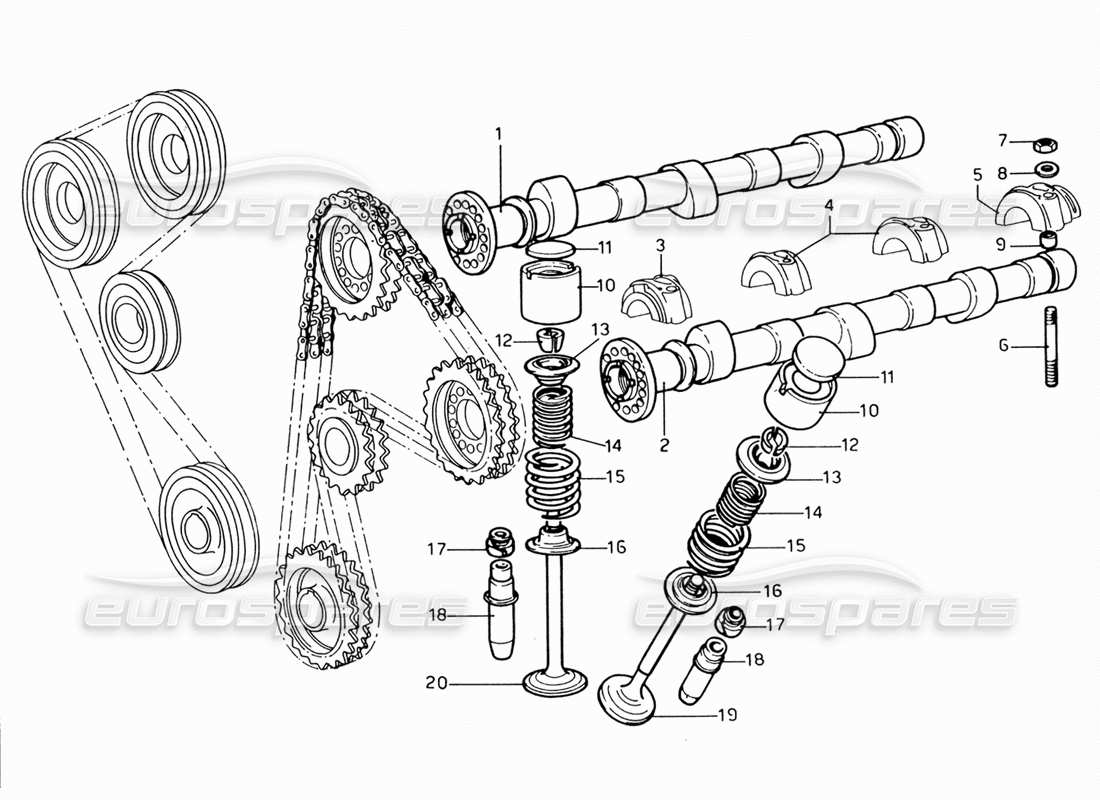

Ferrari 206 GT Dino (1969) Timing Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 4173870
TÊTE DROITE : ARBRE DE DISTRIBUTION COMPLET AVEC ADMISSION
DÉCRET
Remplacement
Remplacement
# 001
MPN: 4173871
TÊTE DROITE : ARBRE DE DISTRIBUTION COMPLET AVEC ÉCHAPPEMENT
DÉCRET
Remplacement
Remplacement
# 002
MPN: 4173872
TÊTE GAUCHE : ARBRE DE DISTRIBUTION COMPLET AVEC ADMISSION
DÉCRET
Remplacement
Remplacement
# 002
MPN: 4173873
TÊTE GAUCHE : ARBRE DE DISTRIBUTION COMPLET AVEC ÉCHAPPEMENT
DÉCRET
Remplacement
Remplacement
# 003
MPN: 4146772
CHAPEAU DE ROULEMENT AVANT
DÉCRET
depuis £96,17
depuis £96,17
# 004
MPN: 4146773
CHAPEAU DE ROULEMENT INTERMÉDIAIRE
DÉCRET
depuis £118,70
depuis £118,70
# 005
MPN: 4146774
CHAPEAU ARRIÈRE
DÉCRET
depuis £116,43
depuis £116,43
# 006
MPN: 4146790
GOUJON
DÉCRET
# 007
MPN: 19896211
NOIX
DÉCRET
# 008
MPN: 11197777
Rondelle
DÉCRET
depuis £0,48
depuis £0,48
# 009
MPN: 4146791
CHEVILLE DE CENTRAGE
DÉCRET
# 010
MPN: 100232
GODET À POUSSOIR
depuis £46,83
depuis £46,83
Cette pièce remplace le numéro de pièce 9161340 - et 1 plus. Cliquez pour voir les détails
# 011
MPN: 102836
TOUS DE POUSSOIR 3.65MM
depuis £9,13
depuis £9,13
Cette pièce remplace le numéro de pièce 108680
# 011
MPN: 4152448
PLAQUE POUR RÉGLAGE DE LA VANNE ÉPAISSEUR MM. 4
DÉCRET
Remplacement
Remplacement
# 011
MPN: 4152449
IDEM-SPESSORE MM. 3,50
DÉCRET
Remplacement
Remplacement
# 011
MPN: 4152450
IDEM-SPESSORE MM. 3,55
DÉCRET
depuis £6,65
depuis £6,65
# 011
MPN: 4152451
IDEM-SPESSORE MM. 3,60
DÉCRET
Remplacement
Remplacement
# 011
MPN: 4152453
IDEM-SPESSORE MM. 3,70
DÉCRET
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 102837 que nous avons en stock
# 011
MPN: 4152454
IDEM-SPESSORE MM. 3,75
DÉCRET
depuis £3,05
depuis £3,05
# 011
MPN: 4152455
IDEM-SPESSORE MM. 3,80
DÉCRET
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 102839 que nous avons en stock
# 011
MPN: 4152456
IDEM-SPESSORE MM. 3,85
DÉCRET
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 102840 que nous avons en stock
# 011
MPN: 4152457
IDEM-SPESSORE MM. 3,90
DÉCRET
Remplacement
Remplacement
# 011
MPN: 4152458
IDEM-SPESSORE MM. 3,95
DÉCRET
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 102842 que nous avons en stock
# 011
MPN: 4152459
IDEM-SPESSORE MM. 4,05
DÉCRET
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 102844 que nous avons en stock
# 011
MPN: 4152460
IDEM-SPESSORE MM. 4,10
DÉCRET
Remplacement
Remplacement
# 011
MPN: 4152461
ICIEM-SPESSORE MM. 4,15
DÉCRET
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 102846 que nous avons en stock
# 011
MPN: 4152462
IDEM-SPESSORE MM. 4,20
DÉCRET
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 102847 que nous avons en stock
# 011
MPN: 4152463
TOUS DE POUSSOIR 4.25MM
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 102848 que nous avons en stock
# 011
MPN: 4152464
IDEM-SPESSORE MM. 4,30
DÉCRET
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 102849 que nous avons en stock
# 011
MPN: 4152465
IDEM-SPESSORE MM. 4,35
DÉCRET
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 102850 que nous avons en stock
# 011
MPN: 4152466
IDEM-SPESSORE MM. 4,40
DÉCRET
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 102851 que nous avons en stock
# 011
MPN: 4152467
IDEM-SPESSORE MM. 4,45
DÉCRET
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 102852
# 011
MPN: 4152468
IDEM-SPESSORE MM. 4,50
DÉCRET
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 102853 que nous avons en stock
# 011
MPN: 4162888
IDEM-SPESSORE MM. 4,55
DÉCRET
depuis £2,37
depuis £2,37
Cette pièce remplace la pièce numéro 102854 que nous avons en stock
# 011
MPN: 4162889
IDEM-SPESSORE MM. 4,60
DÉCRET
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 104347
# 011
MPN: 4162890
IDEM-SPESSORE MM. 4,65
DÉCRET
depuis £6,65
depuis £6,65
# 011
MPN: 4162891
IDEM-SPESSORE MM. 4,70
DÉCRET
depuis £6,33
depuis £6,33
# 011
MPN: 4181790
IDEM-SPESSORE MM. 3,67
DÉCRET
Remplacement
Remplacement
# 011
MPN: 4181791
IDEM-SPESSORE MM. 3,72
DÉCRET
Remplacement
Remplacement
# 011
MPN: 4181792
IDEM-SPESSORE MM. 3,77
DÉCRET
# 011
MPN: 4181793
IDEM-SPESSORE MM. 3,82
DÉCRET
Remplacement
Remplacement
# 011
MPN: 4181794
IDEM-SPESSORE MM. 3,87
DÉCRET
Remplacement
Remplacement
# 011
MPN: 4181795
IDEM-SPESSORE MM. 3,92
DÉCRET
Remplacement
Remplacement
# 011
MPN: 4181796
IDEM-SPESSORE MM. 3,97
DÉCRET
Remplacement
Remplacement
# 011
MPN: 4181797
IDEM-SPESSORE MM. 4,02
DÉCRET
Remplacement
Remplacement
# 011
MPN: 4181798
IDEM-SPESSORE MM. 4,07
DÉCRET
Remplacement
Remplacement
# 011
MPN: 4181799
IDEM-SPESSORE MM. 4,12
DÉCRET
Remplacement
Remplacement
# 011
MPN: 4181800
IDEM-SPESSORE MM. 4,17
DÉCRET
Remplacement
Remplacement
# 011
MPN: 4181801
IDEM-SPESSORE MM. 4,22
DÉCRET
# 011
MPN: 4181802
IDEM-SPESSORE MM. 4,27
DÉCRET
# 011
MPN: 4181803
IDEM-SPESSORE MM. 4,32
DÉCRET
# 011
MPN: 4181804
IDEM-SPESSORE MM. 4,37
DÉCRET
# 011
MPN: 4181805
IDEM-SPESSORE MM. 4,42
DÉCRET
# 011
MPN: 4181806
IDEM-SPESSORE MM. 4,47
DÉCRET
# 011
MPN: 4181807
IDEM-SPESSORE MM. 4,52
DÉCRET
depuis £6,33
depuis £6,33
# 011
MPN: 4181808
IDEM-SPESSORE MM. 4,57
DÉCRET
# 011
MPN: 4181809
IDEM-SPESSORE MM. 4,62
DÉCRET
# 011
MPN: 4181810
IDEM-SPESSORE MM. 4,67
DÉCRET
# 011
MPN: 4181811
IDEM-SPESSORE MM. 4,72
DÉCRET
depuis £6,65
depuis £6,65
# 011
MPN: 4181812
IDEM-SPESSORE MM. 4,75
DÉCRET
depuis £6,65
depuis £6,65
# 011
MPN: 4181813
IDEM-SPESSORE MM. 4,77
DÉCRET
depuis £6,65
depuis £6,65
# 011
MPN: 4181814
IDEM-SPESSORE MM. 4,80
DÉCRET
depuis £6,33
depuis £6,33
# 011
MPN: 4181815
IDEM-SPESSORE MM. 4,82
DÉCRET
depuis £6,65
depuis £6,65
# 011
MPN: 4181816
IDEM-SPESSORE MM. 4,85
DÉCRET
depuis £6,65
depuis £6,65
# 011
MPN: 4181817
IDEM-SPESSORE MM. 4,87
DÉCRET
depuis £6,65
depuis £6,65
# 011
MPN: 4204141
IDEM-SPESSORE MM. 3,25
DÉCRET
Remplacement
Remplacement
# 011
MPN: 4204142
TOUS DE POUSSOIR 3.30MM
depuis £6,65
depuis £6,65
Cette pièce remplace le numéro de pièce 108668
# 011
MPN: 4204143
TOUS DE POUSSOIR 3.35MM
depuis £6,33
depuis £6,33
Cette pièce remplace le numéro de pièce 108669
# 011
MPN: 4204144
TOUS DE POUSSOIR 3.40MM
depuis £6,65
depuis £6,65
Cette pièce remplace le numéro de pièce 108670
# 011
MPN: 4204145
TOUS DE POUSSOIR 3.45MM
depuis £6,65
depuis £6,65
Cette pièce remplace le numéro de pièce 108671
# 012
MPN: 4149118
SEMICONO RITEGNO SCODELLINO
DÉCRET
Remplacement
Remplacement
# 013
MPN: 4178524
SCODELLINO SUPÉRIEUR
DÉCRET
depuis £10,52
depuis £10,52
# 014
MPN: 100239
PRINTEMPS
DÉCRET
depuis £6,51
depuis £6,51
# 015
MPN: 4146799
PRINTEMPS
DÉCRET
Remplacement
Remplacement
# 016
MPN: 4178525
SCODELLINO INFÉRIEUR
DÉCRET
Remplacement
Remplacement
# 017
MPN: 4174355
JOINT D'HUILE POUR SOUPAPE
DÉCRET
depuis £8,02
depuis £8,02
# 018
MPN: 102857
GUIDE DE SOUPAPE NORME
depuis £36,52
depuis £36,52
# 019
MPN: 4179984
VALVE D'ASPIRATION
DÉCRET
depuis £54,34
depuis £54,34
# 020
MPN: 4195792
SOUPAPE DE VIDANGE DE SODIUM
DÉCRET
depuis £51,38
depuis £51,38
-part-diagram-007.webp "FERRARI 206 GT DINO (1969) RÉSERVOIRS DE CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 206 GT DINO (1969) POMPES ET TUYAUX D'ALIMENTATION SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 206 GT DINO (1969) FILTRE À AIR ET COLLECTEURS SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 206 GT DINO (1969) WEBER 40 DCNF-1 CARBURATEUR SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 206 GT DINO (1969) TABLEAU DE COMMANDE DES GAZ SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 206 GT DINO (1969) SOUFFLER SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 206 GT DINO (1969) ENSEMBLE DE TUYAUX D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 206 GT DINO (1969) LUBRIFICATION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 206 GT DINO (1969) REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 206 GT DINO (1969) POMPE À EAU ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI 206 GT DINO (1969) PÉDALIER - COMMANDE D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI 206 GT DINO (1969) DÉSENGAGEMENT DE L'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI 206 GT DINO (1969) UNITÉ D'EMBRAYAGE ET COUVERCLE SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 206 GT DINO (1969) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 206 GT DINO (1969) ENGRENAGE DE L'ARBRE DE SORTIE SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 206 GT DINO (1969) ENGRENAGE D'ARBRE INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 206 GT DINO (1969) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 206 GT DINO (1969) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 206 GT DINO (1969) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 206 GT DINO (1969) COMMANDE HYDRAULIQUE DES FREINS SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 206 GT DINO (1969) COMMANDE HYDRAULIQUE DE FREINAGE SUR ROUES SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 206 GT DINO (1969) FREIN À MAIN ET FREINS ÉTRIER AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 206 GT DINO (1969) CONTRÔLE DES FREINS À MAIN SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 206 GT DINO (1969) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 206 GT DINO (1969) BOÎTIER DE DIRECTION ET CONNEXIONS DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 206 GT DINO (1969) SUSPENSION AVANT - AMORTISSEUR SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 206 GT DINO (1969) SUSPENSION AVANT - LEVIERS SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 206 GT DINO (1969) SUSPENSION ARRIÈRE - AMORTISSEUR SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 206 GT DINO (1969) SUSPENSION ARRIÈRE - LEVIERS SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 206 GT DINO (1969) ROUES - DISQUE DE FREIN ET MOYEU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 206 GT DINO (1969) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 206 GT DINO (1969) SORTIE COURANT - DÉMARRAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 206 GT DINO (1969) OUTIL - TROUSSE SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 206 GT DINO (1969) CARTERS ET CULASSES SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 206 GT DINO (1969) CARTER D'HUILE - BOÎTE DE VITESSES ET DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI 206 GT DINO (1969) VILEBREQUIN, BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI 206 GT DINO (1969) VOLANT MOTEUR ET CARTER DE BOÎTE DE VITESSES INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI 206 GT DINO (1969) CONTRÔLE DU TIMING SCHÉMA DES PIÈCES")
