008 - Pompes et tuyaux d'alimentation

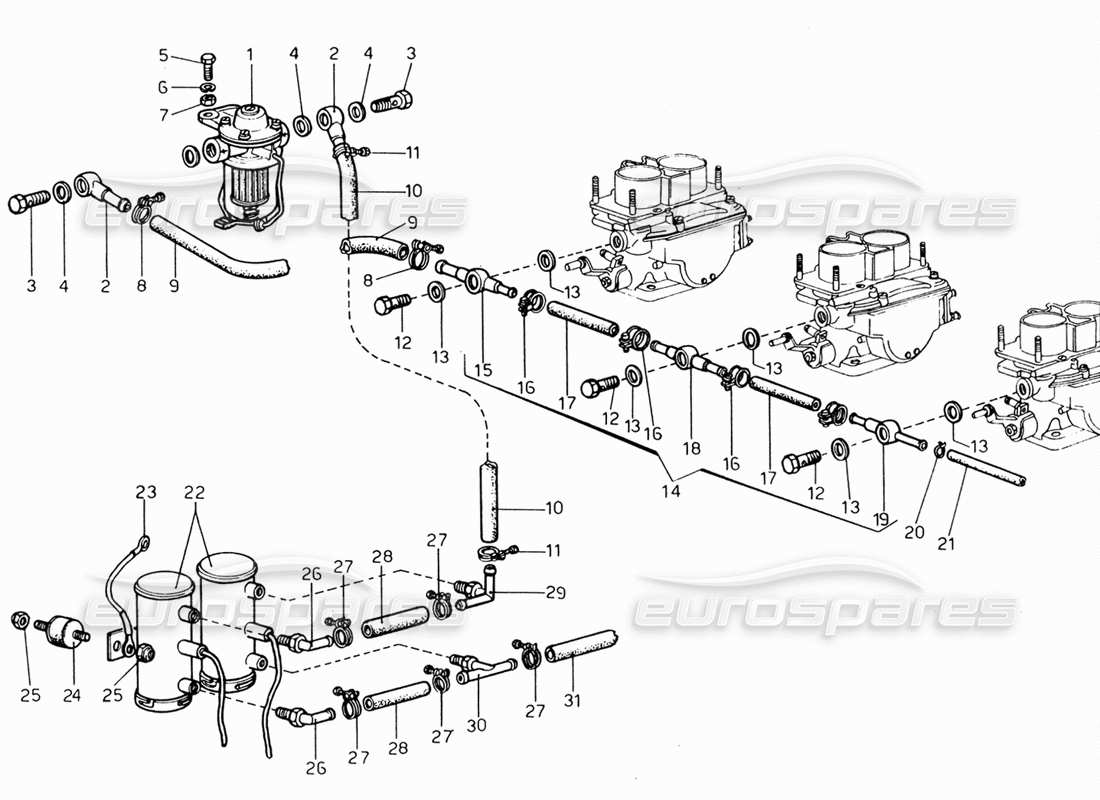

Ferrari 206 GT Dino (1969) Feeding Pumps and Pipes Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 95340001

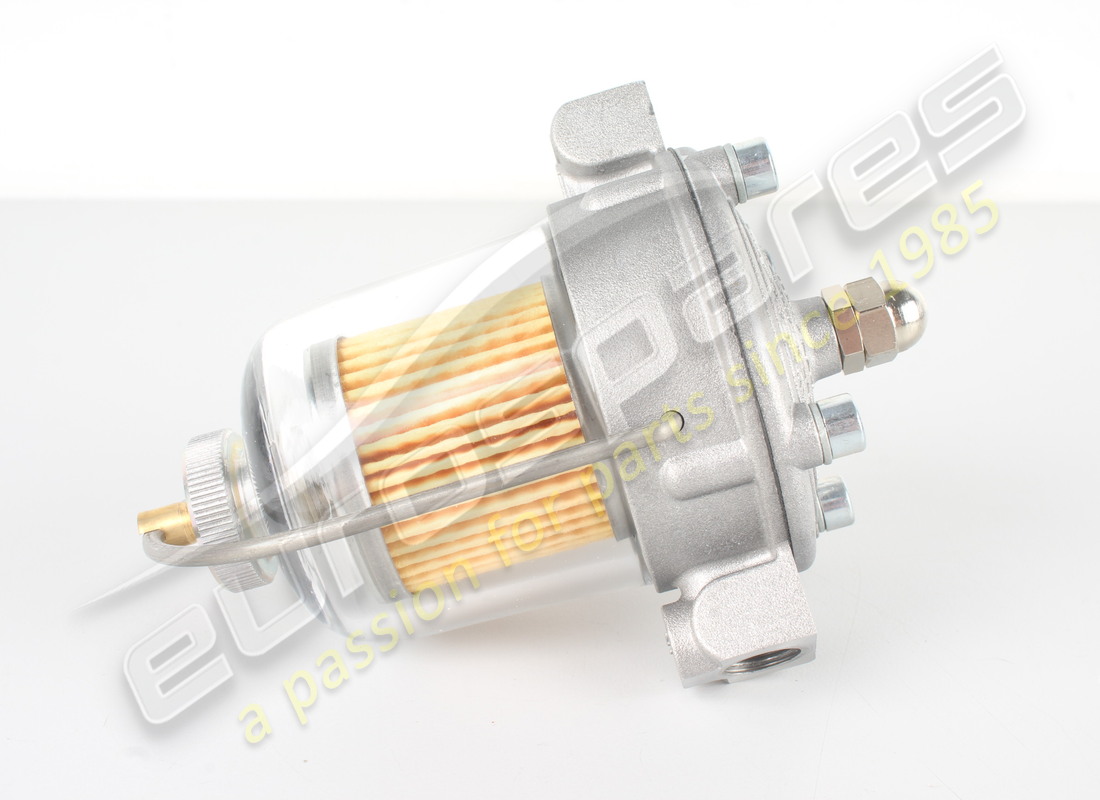

FISPA ENSEMBLE PRES/REG/FILTRE À CARBURANT
depuis £365,22
depuis £365,22
Cette pièce remplace le numéro de pièce 3064.02
# 002
MPN: 95369
ANNEAU
depuis £6,13
depuis £6,13
# 003
MPN: 94660
SYNDICAT
depuis £17,74
depuis £17,74
# 004
MPN: 93353
JOINT OU JOINT
Remplacement
Remplacement
# 005
MPN: M6x16-UNI 5739
BOULON
LOBO 8G
# 006
MPN: REG - 6
Rondelle
CEO
# 007
MPN: 6 x 1 - UNI 5588
NOIX
LOBO 8G
# 008
MPN: tipo C 0 13-14
COLLIER DE SERRAGE .
ANGST-PH
# 009
MPN: Aeroquip - x mm. 450
Tuyau en caoutchouc du filtre régulateur aux carburateurs
2556/6 - F i 3/8
# 010
MPN: Aeroquip - x mm. 500
TUYAU DES POMPES BENDIX AU FILTRE RÉGULATEUR
2556/6 - F i 3/8
# 011
MPN: tipo C 0 13-14
CLIP DU JUBILÉ
ANGST-PH
# 012
MPN: 10181711
SYNDICAT
DÉCRET
depuis £4,07
depuis £4,07
# 013
MPN: 41530.001
JOINT OU JOINT
DÉCRET
depuis £1,37
depuis £1,37
Cette pièce remplace le numéro de pièce 10281285 - et 1 plus. Cliquez pour voir les détails
# 014
MPN: 9180841
ENSEMBLE DE TUYAU D'ALIMENTATION DE CARBURATEUR
236 B
# 015
MPN: 180902
ANNEAU
236 B
# 016
MPN: 10168590
CLIP DU JUBILÉ
DÉCRET
Remplacement
Remplacement
# 017
MPN: 0.16.022
MANCHE
DÉCRET
# 018
MPN: 0.16.013
ANNEAU
DÉCRET
# 019
MPN: 180840
AN,ELLO A 2 VIE COMPLETO
236 B
depuis £35,85
depuis £35,85
# 020
MPN: 94951
PRINTEMPS
# 021
MPN: PRESS - x mm. 750
TUYAU EN CAOUTCHOUC DU TUYAU DE CARBURANT AU RÉSERVOIR DE CARBURANT
CARBONE – 5 x 12
# 022
MPN: Mod.476087
Pompes à carburant
1 BENDIXI2V
# 023
MPN: 34403
TRESSE POUR LA MASSE
Remplacement
Remplacement
# 024
MPN: 102947
SOUTIEN
depuis £7,25
depuis £7,25
Cette pièce remplace le numéro de pièce 102007 - et 14 plus. Cliquez pour voir les détails
# 025
MPN: 106M
ÉCROU AUTO-BLOQUANT
# 026
MPN: 95228
SYNDICAT
Remplacement
Remplacement
# 027
MPN: Tipo C. 15/16
CLIP DU JUBILÉ
ANGST-PH
# 028
MPN: Aeroquip
MANCHON EN CAOUTCHOUC FI 3/8 X 55
2556/6
# 029
MPN: 95385
SYNDICAT
# 030
MPN: 95381
SYNDICAT
# 031
MPN: Aeroquip - mm. 180
Tuyau en caoutchouc du filtre principal aux pompes
2556/6 – FI 3/8
