010 - Weber 40 DCNF-1 Carburateur

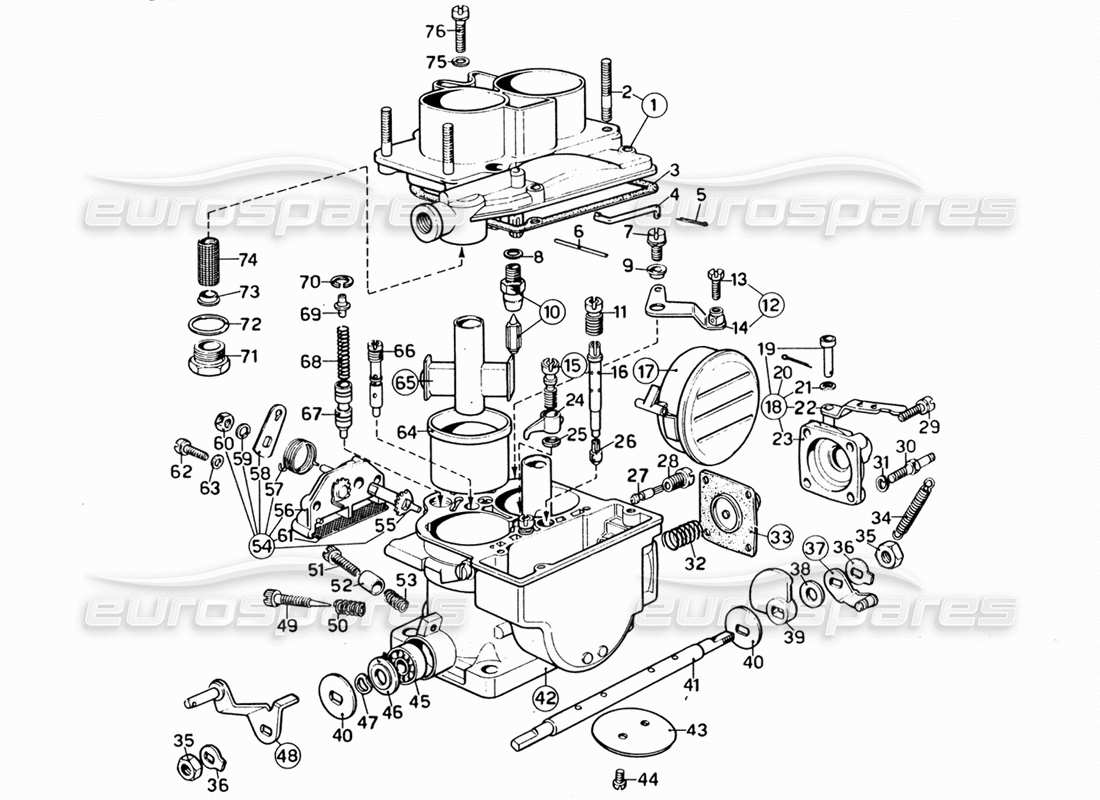

Ferrari 206 GT Dino (1969) Weber 40 DCNF-1 Carburettor Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: K775SE
JEU DE JOINTS DE RECONSTRUCTION DE CARBURATEUR
40DCNF
depuis £260,82
depuis £260,82
# 001
MPN: 9918767
COUVERTURE
# 002
MPN: 9909525
VIS
# 003
MPN: 9918747
JOINT OU JOINT
# 004
MPN: 9918748
TIRANTINO COMANDO AVVIAMENTO
# 005
MPN: 9914495
GOUPILLE FENDUE
# 006
MPN: 9904710
FIXATION PAR PIVOT
# 007
MPN: 9908650
VIS
# 008
MPN: 9906837
JOINT OU JOINT
# 009
MPN: 9916275
BUISSON
# 010
MPN: 9917872
Valvola à renverser
# 011
MPN: 9918749
JET
# 012
MPN: 45096.020
LEVIER
# 013
MPN: 9914500
VIS
# 014
MPN: 9918750
LEVIER
45.096.019
# 015
MPN: 9916276
SOUPAPE
# 016
MPN: 9918751
TUBETTO ÉMULSIONNATEUR
# 017
MPN: 9918752
FLOTTER
# 018
MPN: 32486.013
COUVERTURE
# 019
MPN: 9916302
PIVOT
# 020
MPN: 9914495
COPPIGLIE
# 021
MPN: 9916334
Rondelle
# 022
MPN: 9916335
LEVIER
# 023
MPN: 9916336
COUVERTURE
# 024
MPN: 9916287
JET
# 025
MPN: 9904983
JOINT OU JOINT
# 026
MPN: 9918753
JET
# 027
MPN: 9918754
JET
# 028
MPN: 9907257
PORTAGETTO MINIMO
# 029
MPN: 9909139
VIS
64700-004
# 030
MPN: 9916337
PIVOT
# 031
MPN: 9907260
Rondelle
# 032
MPN: 9914510
PRINTEMPS
# 033
MPN: 9916280
MEMBRANE POMPE
# 034
MPN: 9916338
PRINTEMPS
# 035
MPN: 9905045
NOIX
34.710.003
# 036
MPN: 9911674
Rondelle
# 037
MPN: 9916339
LEVIER
# 038
MPN: 9916340
Rondelle
# 039
MPN: 9916341
CAMMA COMANDO POMPE
# 040
MPN: 9916342
Rondelle
# 041
MPN: 9918755
ALBERINO
# 042
-
CORPO CARBURATEUR
non ha ricambique
# 043
MPN: 9917875
VALVOLA À FARFALLA
64.005.020
# 044
MPN: 9917876
VIS
64.520.027
# 045
MPN: 9911682
CUSCINETTO A SFERE
# 046
MPN: 9916346
SCODELLINO PREMI CUSCINETTO
# 047
MPN: 9916347
Rondelle
# 048
MPN: 9918756
LEVIER
# 049
MPN: 9918757
VIS
# 050
MPN: 9904577
MOIIA
# 051
MPN: 9904616
VIS
# 052
MPN: 9916352
BUISSON
# 053
MPN: 9904577
MOIIA
# 054
MPN: 32556.013
COUVERTURE
depuis £11,86
depuis £11,86
# 055
MPN: 9911693
Arbre
# 056
MPN: 9918758
COUVERTURE
# 057
MPN: 9914788
PRINTEMPS
# 058
MPN: 9917859
LEVIER
# 059
MPN: 9911865
Rondelle
# 060
MPN: 9904660
NOIX
# 061
MPN: 9911692
ÉLÉMENT FILTRANT
# 062
MPN: 9909139
VIS
E4700.004
# 063
MPN: 9904923
Rondelle
# 064
MPN: 9916353
DIFFUSEUR
# 065
MPN: 9916354
CENTRATEUR
# 066
MPN: 9918760
JET
# 067
MPN: 9918761
VALVOLA AVVIAMENTO
# 068
MPN: 9918762
PRINTEMPS
# 069
MPN: 9918763
BUISSON
# 070
MPN: 9918764
ANELTO ELASTICO DI RITEGNO
# 071
MPN: 9907813
BOUCHON DE FILTRE
# 072
MPN: 99078014
JOINT OU JOINT
# 073
MPN: 9917874
TAPPO POUR ÉLÉMENT FILTRANT
# 074
MPN: 9917873
ÉLÉMENT FILTRANT
# 075
MPN: 9904941
Rondelle
# 076
MPN: 9904687
VIS
