012 - Souffler

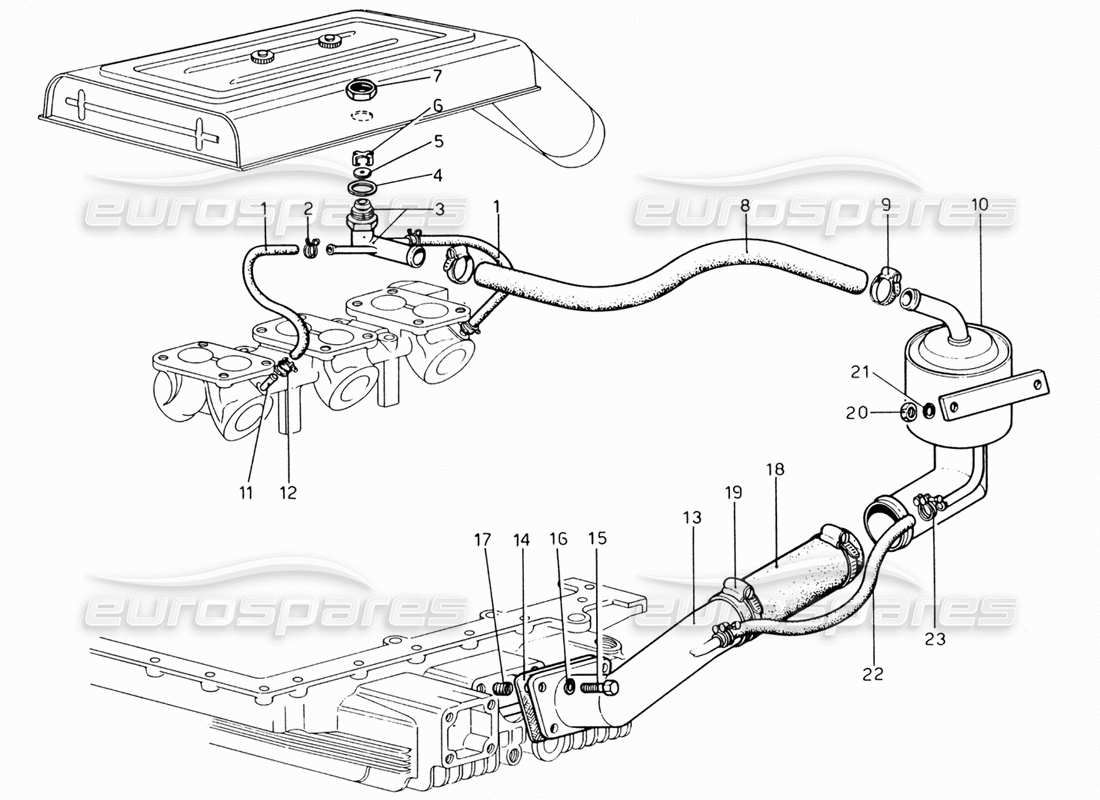

Ferrari 206 GT Dino (1969) Blow - By Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: F 5x9xaoo
TUYAU DE RACCORDEMENT
PIRELLI
# 001
MPN: Reslvite
COLLECTEURS SUR LE RACCORD D'ADMISSION D'AIR BLOW-BY
Benzo
# 002
MPN: Upo A F 10
FASCETTA STRINGITUBO ..
ANGST-PH
# 003
MPN: 21110
ASSIEME TUBO ET VALVOLA BLOW-BY
depuis £354,30
depuis £354,30
# 004
MPN: 95248
joint
depuis £1,89
depuis £1,89
# 005
MPN: 21080
DISQUE
# 006
MPN: 106755
MOTTETTA
depuis £4,56
depuis £4,56
Cette pièce remplace le numéro de pièce 21062
# 007
MPN: 21064
CONTRE-ÉCROU
depuis £4,55
depuis £4,55
# 008
MPN: 95389
MANCHE
depuis £95,00
depuis £95,00
# 009
MPN: tipo C. 29/30
CLIP DU JUBILÉ
ANGST-PH
# 010
MPN: 21105
ASSIEME SFIATO E BLOW-BY
236 B
# 011
MPN: 4159621
SYNDICAT
DÉCRET
depuis £3,30
depuis £3,30
# 012
MPN: 10170990
CLIP DU JUBILÉ
DÉCRET
# 013
MPN: 21106
ENSEMBLE DE TUYAU DE VIDANGE D'HUILE
236 B
depuis £109,15
depuis £109,15
# 014
MPN: 21091
joint
depuis £17,80
depuis £17,80
# 015
MPN: 8x18-UNI 5739
BOULON
LOBO 8G
# 016
MPN: 127496
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
Alternative (#EAP1469019) Ferrari 575 Kit de conversion manuelle LHD Eurospares Pièce approuvée - Nouveau (commander)
Certaines F1 pièces nécessitent des modifications pour s'adapter.
Certaines F1 pièces nécessitent des modifications pour s'adapter.
# 017
MPN: 8x1,25x12
FIL RAPPORTÉ....
Bobine de l'enfer
# 018
MPN: 95342
MANCHON D'ÉVENT ..
depuis £20,49
depuis £20,49
# 019
MPN: tipoC.63/65
CLIP DU JUBILÉ
ANGST-PH
# 020
MPN: MB1.25 UNl - 5588
NOIX
Loeos G
# 021
-
Rondelle
CEO
# 022
MPN: F 3/8 x mm . 250
TUBO GOMME
2256/6
# 023
MPN: Tipo C. 15/16
CLIP DU JUBILÉ
ANGST-PH
