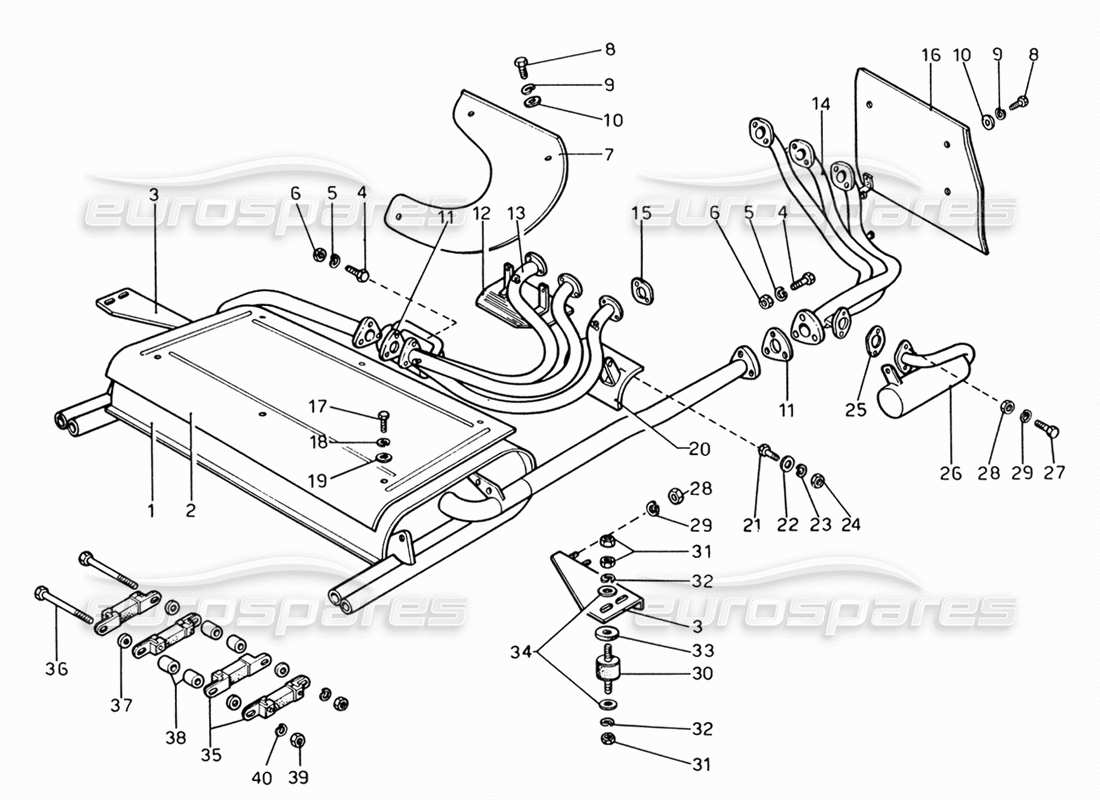

013 - Ensemble de tuyaux d'échappement
Ferrari 206 GT Dino (1969) Exhaust Pipes Assembly Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 95200126

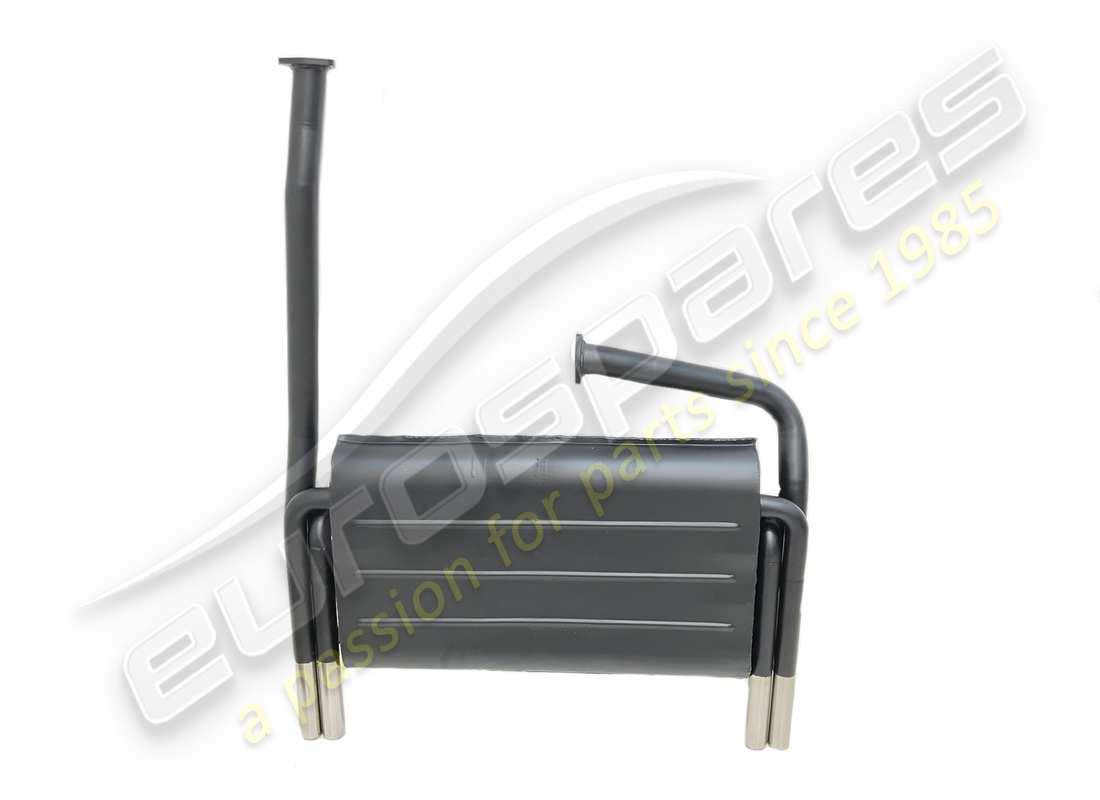

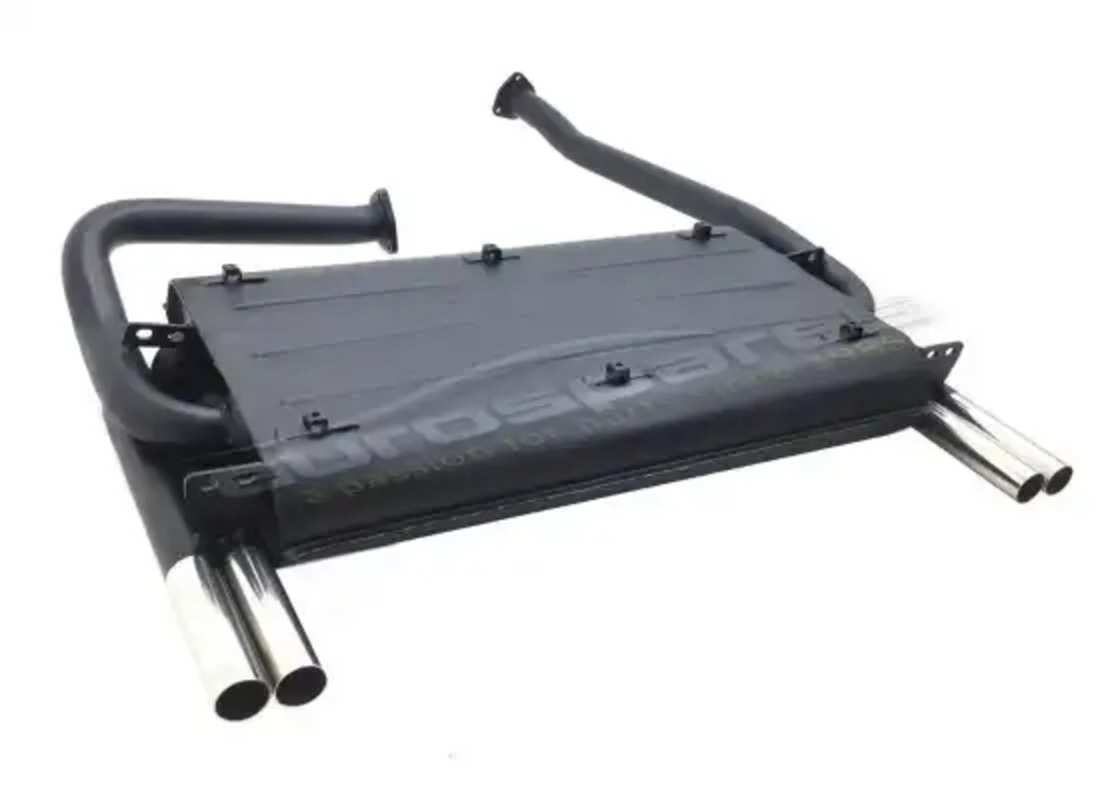

ÉCHAPPEMENT ARRIÈRE (ANSA)
depuis £3 278,26
depuis £3 278,26
Cette pièce remplace le numéro de pièce 20393
# 002
MPN: 20395
CLOISON POUR SILENCIEUX
236 B
# 003
MPN: 20408
SUPPORT / SUPPORT
236 B
depuis £65,33
depuis £65,33
# 004
MPN: 8X30-UNI 5738
BOULON
LOBO 8G
# 005
MPN: REG. 8
Rondelle
CEO
Remplacement
Remplacement
# 006
MPN: 94803
NOIX
depuis £8,34
depuis £8,34
# 007
MPN: 20404
CLOISON COLLECTEUR ARRIÈRE
236 B
# 008
MPN: 6X16-UNI 5738
BOULON
LOBO 8G
# 009
MPN: 6 R 4
Rondelle
Remplacement
Remplacement
# 010
MPN: 12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704 - et 1 plus. Cliquez pour voir les détails
# 011
MPN: 20268
joint
55 mm Trou à Trou
depuis £20,94
depuis £20,94
# 012
MPN: 13237
PARATIA PROTEZIONE MOTORINO
236 B
depuis £53,50
depuis £53,50
# 013
MPN: 20421
COLLETTORE SCARICO POSTERIORE
236 L
depuis £2 504,34
depuis £2 504,34
# 014
MPN: 20422
COLLETTORE SCARICO ANTÉRIEUR
236 L
depuis £2 156,92
depuis £2 156,92
# 015
MPN: 106125
JOINTS POUR COLLECTEURS
depuis £11,30
depuis £11,30
Cette pièce remplace le numéro de pièce 105942 - et 1 plus. Cliquez pour voir les détails
# 016
MPN: 20405
CLOISON COLLECTEUR AVANT
236 B
# 017
MPN: 6X10-UNI 5739
BOULON
LOBO 8G
# 018
MPN: REG - 6
Rondelle
CEO
# 019
MPN: 92330
Rondelle
# 020
MPN: 13219
PARATIA PROTEZIONE SEMIASSE
depuis £52,52
depuis £52,52
# 021
MPN: 6X14-UN1 5739
BOULON
LOBO 8G
# 022
MPN: 12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704 - et 1 plus. Cliquez pour voir les détails
# 023
MPN: 6 R 4
Rondelle
Remplacement
Remplacement
# 024
MPN: 6 x 1 - UNI 5588
NOIX
LOBO 8G
# 025
MPN: 20389
joint
depuis £1 561,07
depuis £1 561,07
# 026
MPN: 20423
COMPENSATEURS TUBO
236 B
depuis £104,60
depuis £104,60
# 027
MPN: M8x25 UNI - 5740
BOULON
236 B
# 028
MPN: 94803
NOIX
LOBO 8GM
depuis £8,34
depuis £8,34
# 029
MPN: 8R4
Rondelle
Remplacement
Remplacement
# 030
MPN: 20410
SOUTIEN
Remplacement
Remplacement
# 031
MPN: 6 x 1 - UNI 5588
NOIX
LOBO 8G
# 032
MPN: 6 R 4
Rondelle
Remplacement
Remplacement
# 033
MPN: 95403
JOINT OU JOINT
# 034
MPN: 12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704 - et 1 plus. Cliquez pour voir les détails
# 035
MPN: 101497
SANGLE D'ÉCHAPPEMENT
pas comme pièce de rechange - utilisez le numéro de pièce : 101497
depuis £6,61
depuis £6,61
Cette pièce remplace le numéro de pièce 20180 - et 1 plus. Cliquez pour voir les détails
# 036
MPN: 6x60-UNI 5737
BOULON
LOBO 8G
# 037
MPN: 104339
ESPACEUR
depuis £3,29
depuis £3,29
# 038
MPN: 20403
ESPACEUR
236 B
# 039
MPN: 134041
NOIX
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 15896221
# 040
MPN: 6 R 4
Rondelle
Remplacement
Remplacement
