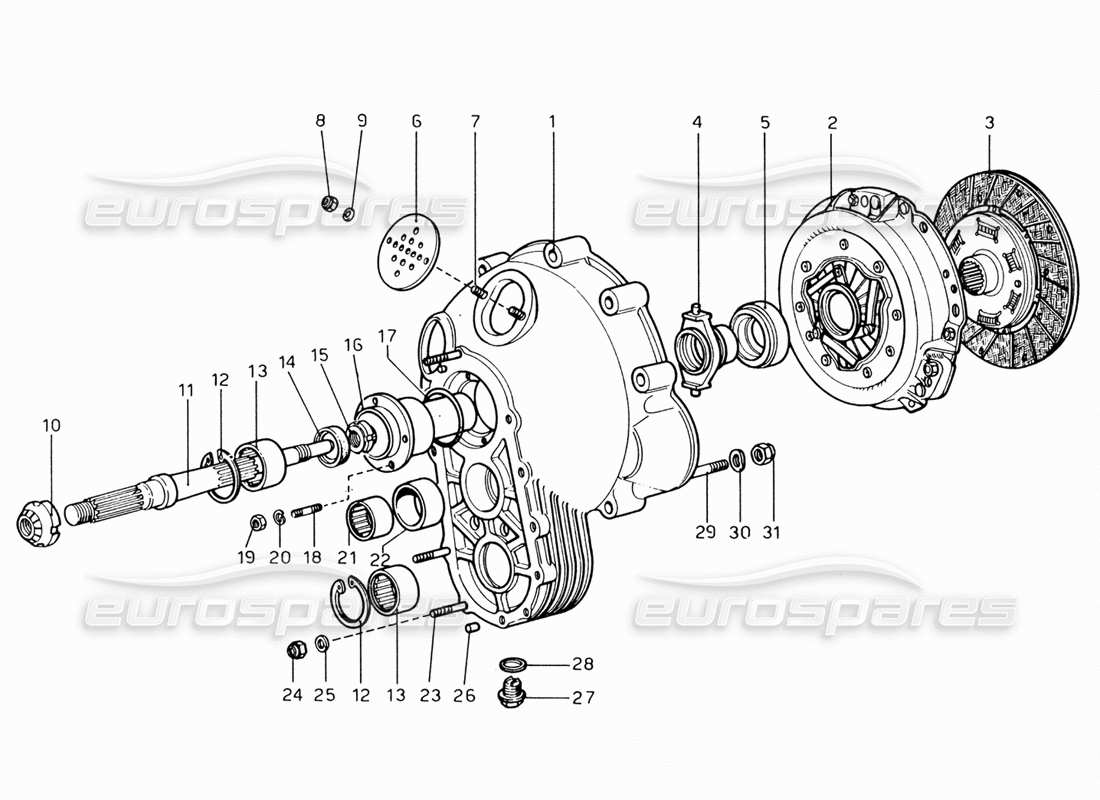

019 - Unité d'embrayage et couvercle
Ferrari 206 GT Dino (1969) Clutch Unit and Cover Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
500509
CAMPANA FRIZIONE
#
002
MPN:
4149105
PLATEAU DE PRESSION D'EMBRAYAGE
FIAT-135 AC100
#
003
MPN:
4166899
DISQUE ENTRAÎNÉ
FIAT-135 AC700
#
004
MPN:
500518

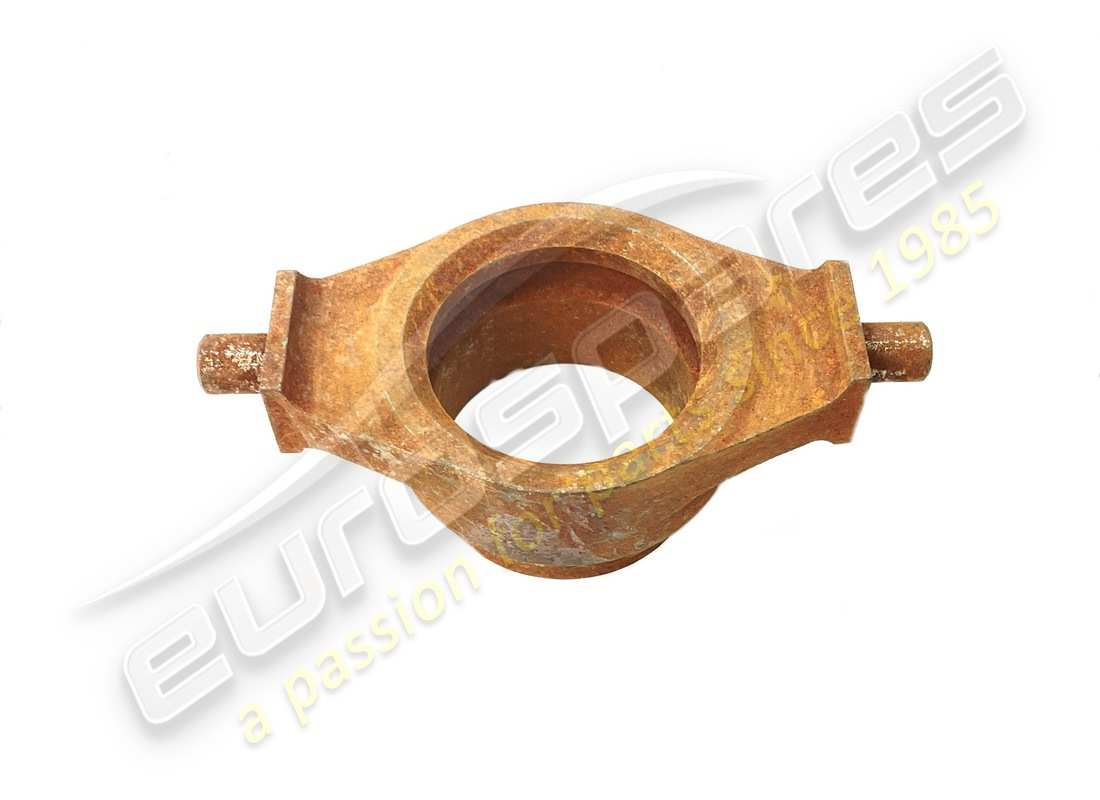

ROULEMENT GLISSIÈRE
depuis
£262,50
depuis
£262,50
#
005
MPN:
4128752
CUSCINETTO COM. DISINNESTO FRIZIONE
FIAT-135 AC100
Remplacement
Remplacement
#
006
MPN:
500521
COPERCHIETTO
depuis
£45,35
depuis
£45,35
#
007
MPN:
95920107
GOUJON FILETÉ
5x10
depuis
£1,50
depuis
£1,50
#
008
MPN:
205 MA
NOIX
US/B70
#
009
MPN:
5R2
Rondelle
#
010
MPN:
500517
ÉCROU DE BLOCAGE
depuis
£82,78
depuis
£82,78
#
011
MPN:
500512
ALBERO FRIZIONE
#
012
MPN:
BR 45
JOINT
DANS UN
#
013
MPN:
HK 35/20

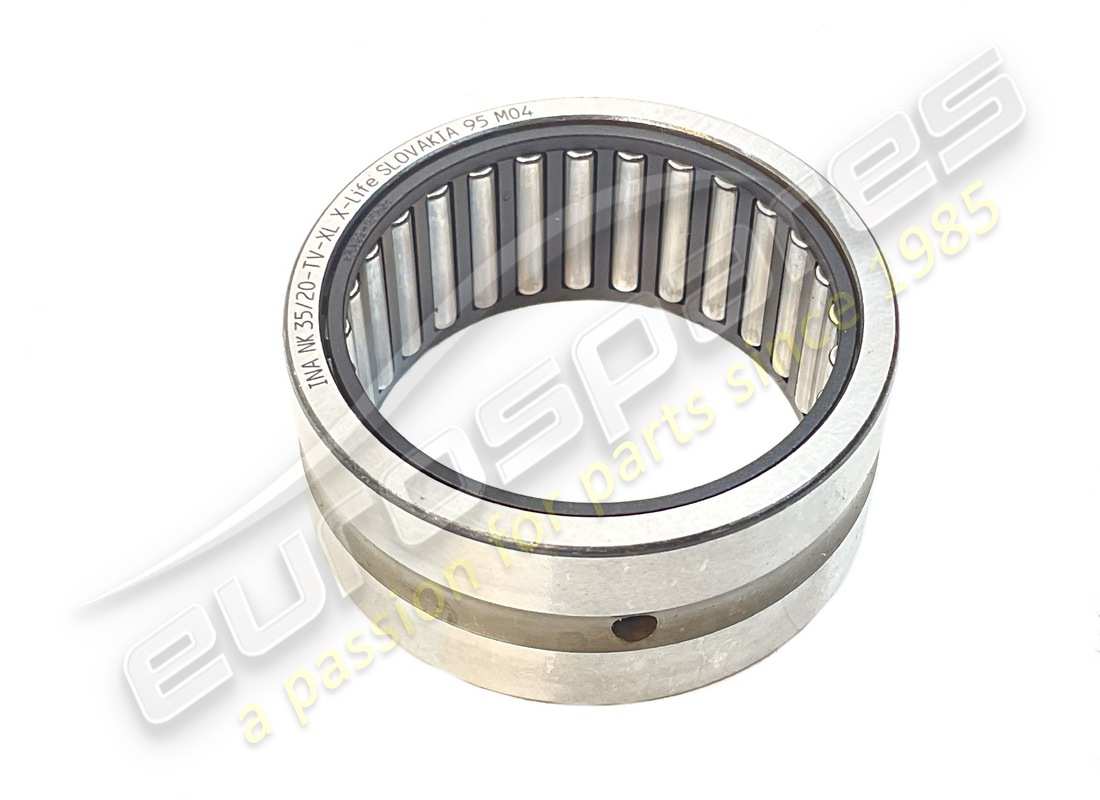

CUSCINETTO À RULLINI
DANS UN
depuis
£35,00
depuis
£35,00
#
014
MPN:
95850206
BAGUE D'ÉTANCHÉITÉ
MAMAN
depuis
£12,29
depuis
£12,29
#
015
MPN:
95910200
ANNEAU
depuis
£9,74
depuis
£9,74
#
016
MPN:
500514
FLANGIA AVEC MANICOTTO
depuis
£1,26
depuis
£1,26
#
017
MPN:
101024
BAGUE D'ÉTANCHÉITÉ
depuis
£1,41
depuis
£1,41
Cette pièce remplace le numéro de pièce 95860020
#
018
MPN:
95920110
GOUJON FILETÉ
6x12
depuis
£1,97
depuis
£1,97
#
019
MPN:
6 x 1 - UNI 5588
NOIX
LOBO 8G
#
020
MPN:
REG - 6
Rondelle
CEO
#
021
MPN:
HK 30/20

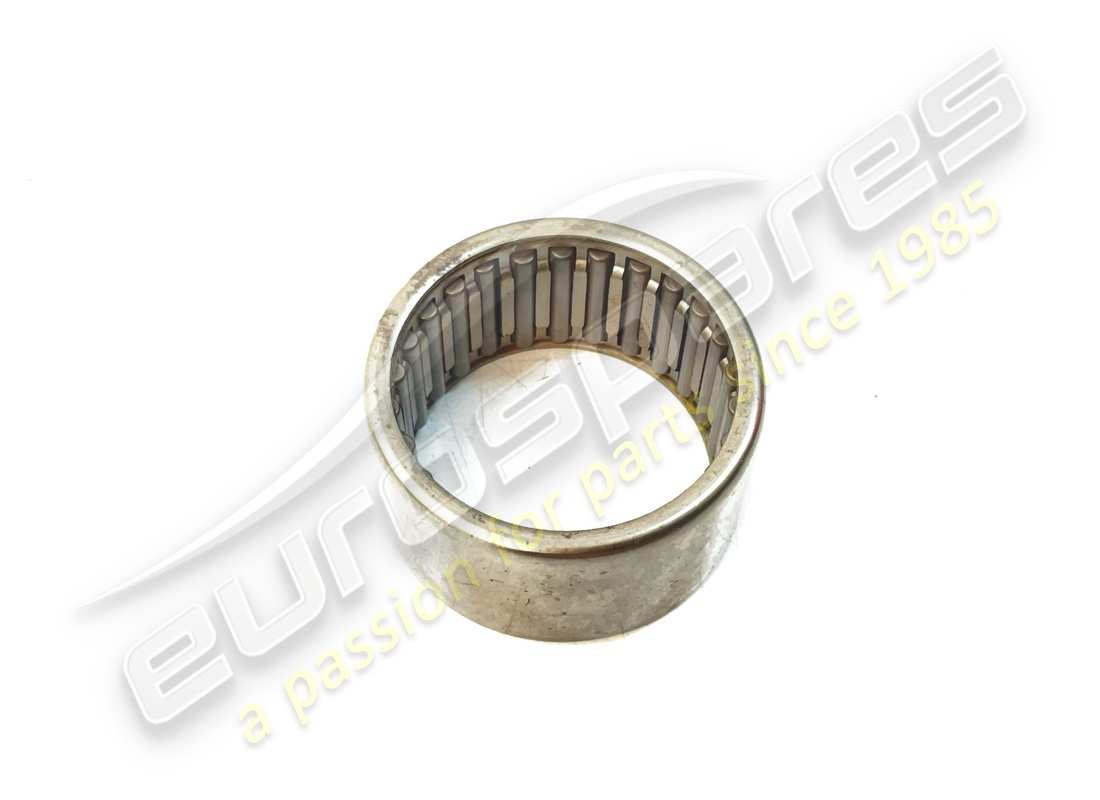

CUSCINETTO À RULLINI
DANS UN
depuis
£19,06
depuis
£19,06
#
022
MPN:
500519
ESPACEUR
depuis
£61,58
depuis
£61,58
#
023
MPN:
P 2
GOUJON FILETÉ
8x50
Remplacement
Remplacement
#
024
MPN:
95900603
NOIX
depuis
£0,77
depuis
£0,77
#
025
MPN:
REO - 8
Rondelle
CEO
Remplacement
Remplacement
#
026
MPN:
GC2
CHEVILLE DE CENTRAGE
8x12
#
027
MPN:
183962
BOUCHON D'HUILE
depuis
£14,38
depuis
£14,38
Cette pièce remplace le numéro de pièce 182116
#
028
MPN:
95119
Rondelle
Remplacement
Remplacement
#
029
MPN:
95290
GOUJON
#
030
MPN:
12601474
Rondelle
depuis
£0,54
depuis
£0,54
Cette pièce remplace la pièce numéro 12601471 que nous avons en stock
- et 2 plus. Cliquez pour voir les détails
#
031
MPN:
95900604
NOIX
US/N70
depuis
£1,71
depuis
£1,71
Cette pièce remplace le numéro de pièce 110MB
