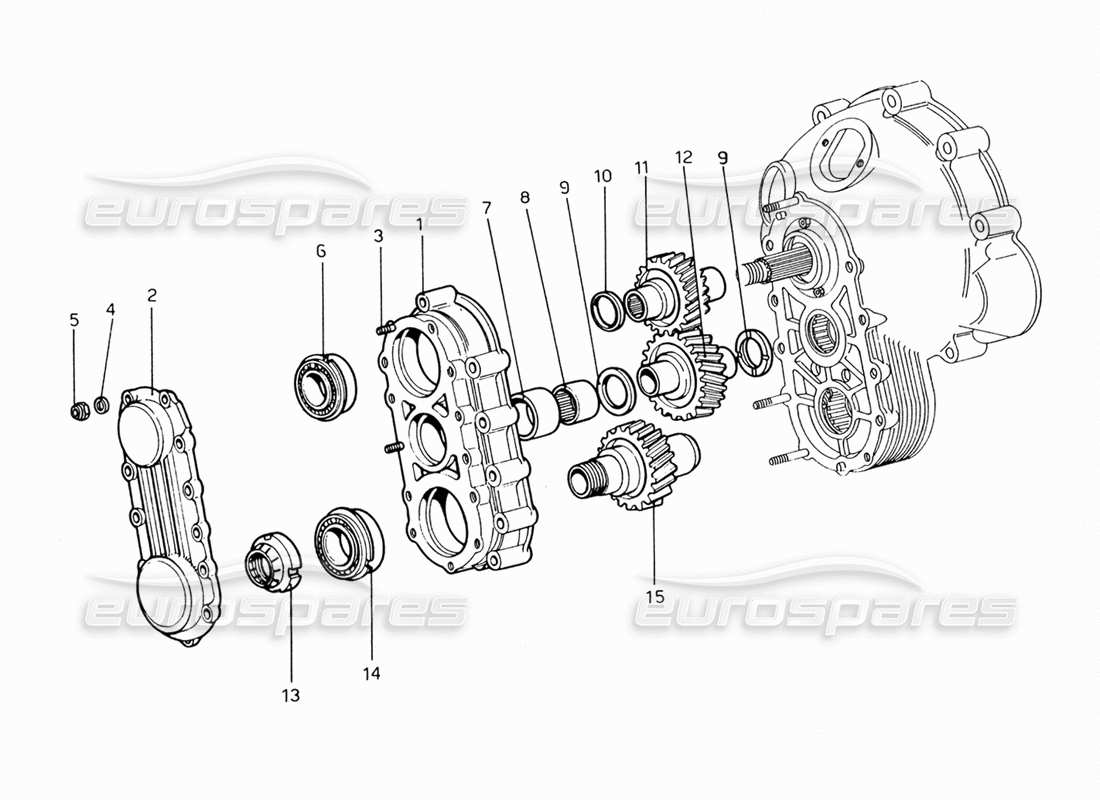

020 - Boîte de vitesses
Ferrari 206 GT Dino (1969) Gear Box Transmission Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: FIADINBOX
SÉRIE 1 BOÎTE DE VITESSES FIAT DINO
2.0 (4 Vitesse) 15,000 Milles
# 001
MPN: 500510
BOITE DE SUPPORT DE TRANSFERT
depuis £0,67
depuis £0,67
# 002
MPN: 500511
COUVERTURE
depuis £1,29
depuis £1,29
# 003
MPN: 95920110
GOUJON FILETÉ
6x22
depuis £1,97
depuis £1,97
# 004
MPN: REO6
GOUJON
CEO
Remplacement
Remplacement
# 005
MPN: 101239
NOIX
depuis £1,60
depuis £1,60
Cette pièce remplace le numéro de pièce 92310
# 006
MPN: 3 ADY 32
PALIER
RVI
depuis £67,91
depuis £67,91
# 007
MPN: 500519
ESPACEUR
depuis £61,58
depuis £61,58
# 008
MPN: HK 30/20
CUSCINETTO À RULLINI
DANS UN
depuis £19,06
depuis £19,06
# 009
MPN: 500470
Rondelle
depuis £82,80
depuis £82,80
# 010
MPN: 500516
DISYANZIALE
depuis £21,09
depuis £21,09
# 011
MPN: 500513
ÉQUIPEMENT DE CONDUITE
depuis £192,63
depuis £192,63
# 012
MPN: 500454
INGRANAGGIO INTERMÉDIAIRE
depuis £254,02
depuis £254,02
# 013
MPN: 500471
ÉCROU DE BLOCAGE
depuis £103,74
depuis £103,74
# 014
MPN: 4 ADY
CUSCINETTO (35 - 72 - 17)
RVI
# 015
MPN: 500520
ENGRENAGES ENTRAÎNÉS
depuis £451,50
depuis £451,50
