021 - Engrenage de l'arbre de sortie

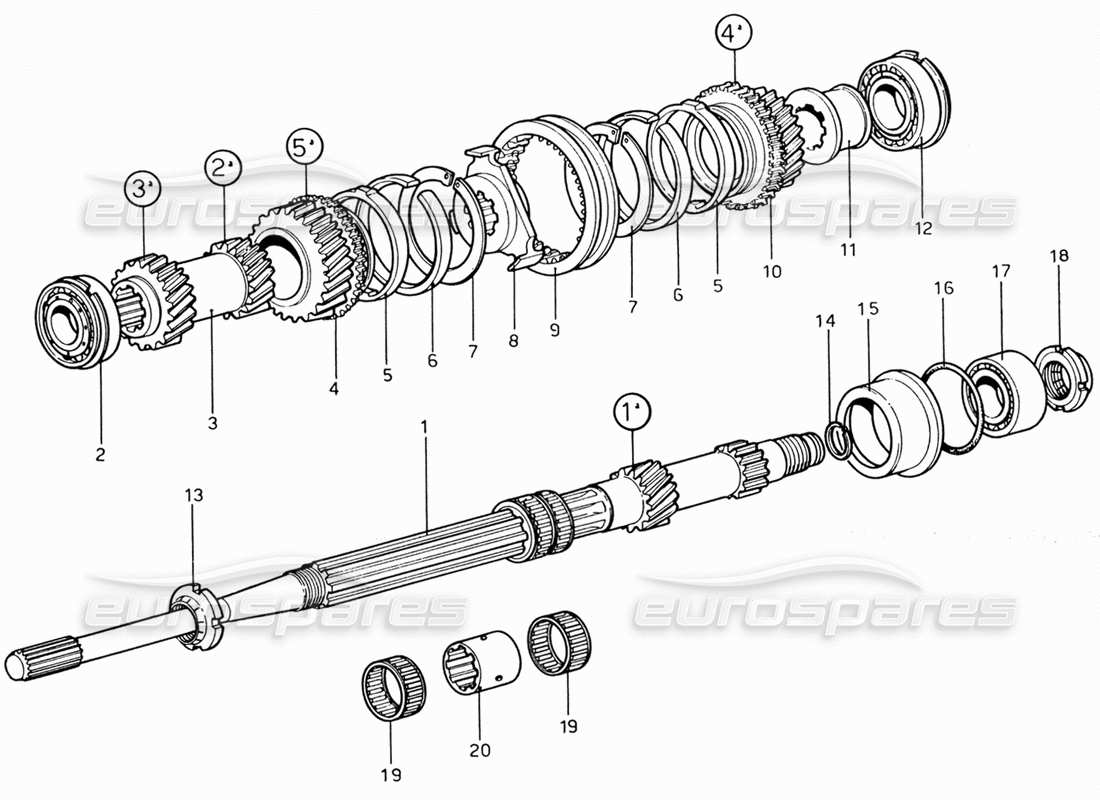

Ferrari 206 GT Dino (1969) Output Shaft Gearing Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001

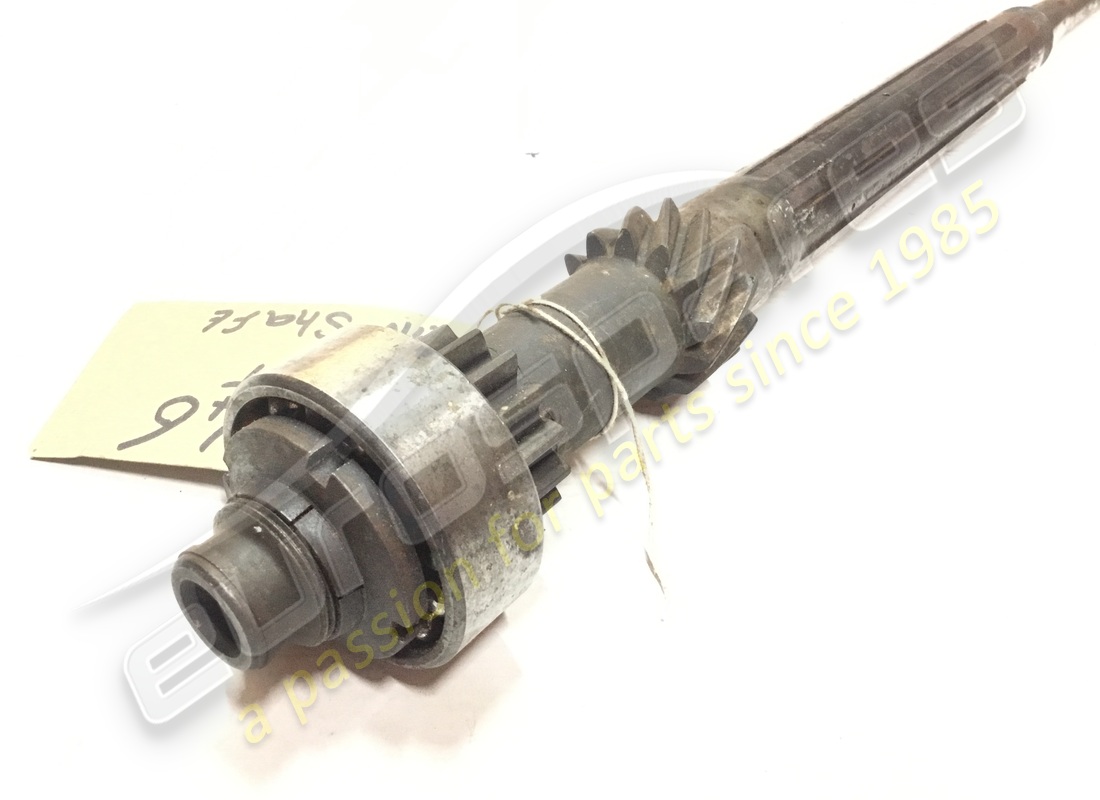

MPN: 522446
ALBERO PRIMARIO
depuis £267,58
depuis £267,58
# 002
MPN: 3DAAPV/32
Cuscinetto esterno (32.65.21)
RVI
depuis £720,00
depuis £720,00
# 003
MPN: 522742
INGRANAGGIO 2' E 3 VITESSE
depuis £491,56
depuis £491,56
# 004
MPN: 523338
ENSEMBLE D'ENGRENAGES 5 BAGUE DE VITESSE ET D'ENTRAÎNEMENT
depuis £1 163,35
depuis £1 163,35
Cette pièce remplace le numéro de pièce 522745
# 005
MPN: 522952
ANNEAU
depuis £513,41
depuis £513,41
# 006
MPN: 521767
BAGUE SEEGER
93.5 mm
Remplacement
Remplacement
# 007
MPN: 53514
ANNEAU
depuis £85,61
depuis £85,61
# 008
MPN: 522460
NOYAU DE CONDUITE POUR LA VITESSE 4 ET 5
depuis £595,00
depuis £595,00
# 009
MPN: 522739
MANICOTTE DU COMANDO
depuis £624,80
depuis £624,80
Cette pièce remplace le numéro de pièce 522457
# 010
MPN: 523337
ENSEMBLE D'ENGRENAGES 4 BAGUE DE VITESSE ET D'ENTRAÎNEMENT
depuis £489,99
depuis £489,99
Cette pièce remplace le numéro de pièce 522744
# 011
MPN: 522505
ESPACEUR
depuis £92,88
depuis £92,88
# 012
MPN: 4DAAPV
Cuscinetto interno (35-72-23)
RVI
Remplacement
Remplacement
# 013
MPN: 522507
ÉCROU DE BLOCAGE
depuis £94,34
depuis £94,34
# 014
MPN: 113087
JOINT HUILE
depuis £40,57
depuis £40,57
Cette pièce remplace le numéro de pièce 22804
# 015
MPN: 522464
PORCE IL ROULEMENT
depuis £78,35
depuis £78,35
# 016
MPN: 95860086
BAGUE D'ÉTANCHÉITÉ
depuis £2,71
depuis £2,71
# 017
MPN: 3AA NOn 32
CUSCINETTO REGGISPINTA (32-65-25)
RVI
depuis £154,68
depuis £154,68
# 018
MPN: 522506
ÉCROU DE BLOCAGE
depuis £100,46
depuis £100,46
# 019
MPN: K 42/17 - 2-4
Cage à rouleaux pour les vitesses 4 et 5
INA - Selezlone
# 020
MPN: 521122
VOIE À ROULEAUX POUR LES ENGRENAGES 4 ET 5 VITESSE
depuis £144,34
depuis £144,34
