022 - Engrenage d'arbre intermédiaire

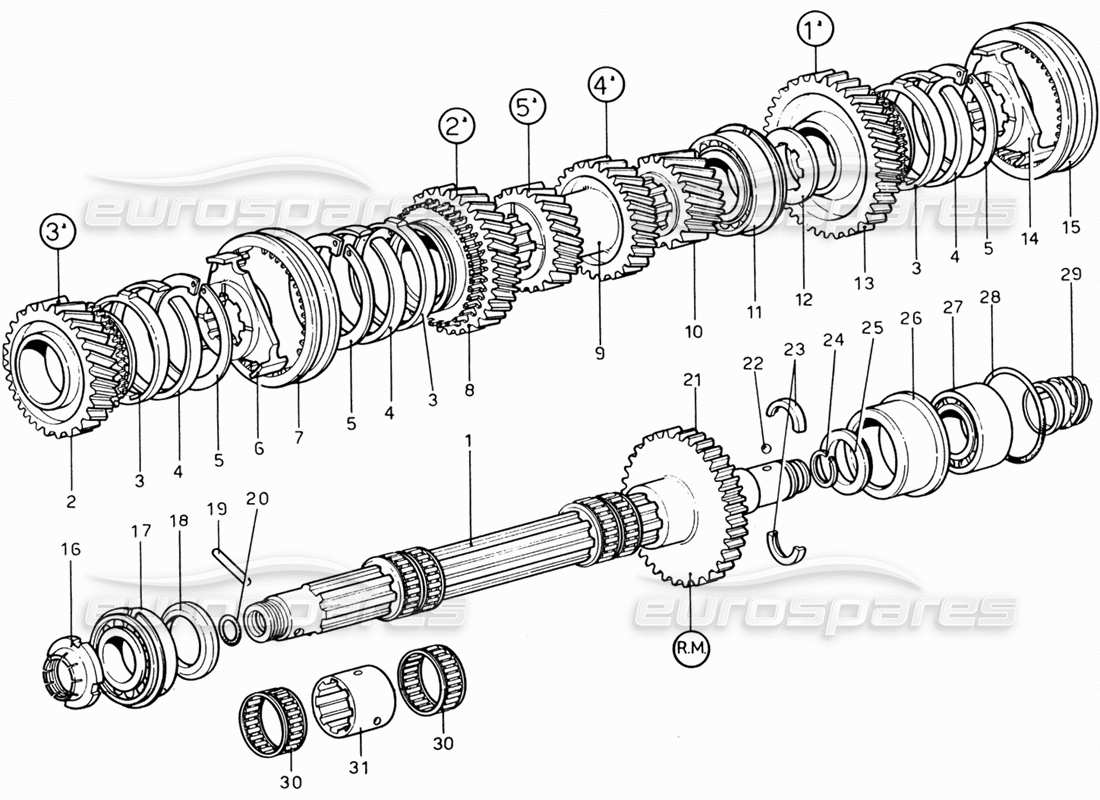

Ferrari 206 GT Dino (1969) Counter Shaft Gearing Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 522439
ALBERO SECONDAIRE
depuis £452,37
depuis £452,37
# 002
MPN: 523336
ASSIEME INGRANAGGIO 3* VITESSE ET ANELLO DI TRASCINAMENTO
Cette pièce remplace le numéro de pièce 522743
# 003
MPN: 522952
ANNEAU
depuis £513,41
depuis £513,41
# 004
MPN: 521767
BAGUE SEEGER
93.5 mm
Remplacement
Remplacement
# 005
MPN: 53514
ANNEAU
depuis £93,49
depuis £93,49
# 006
MPN: 522459
NUCLEO DI GUIDA PER 2 E 3' VELOCITA
depuis £388,86
depuis £388,86
# 007
MPN: 522739
MANICOTTE DU COMANDO
depuis £656,04
depuis £656,04
Cette pièce remplace le numéro de pièce 522457
# 008
MPN: 523335
ENSEMBLE D'ENGRENAGES 2 BAGUE DE VITESSE ET D'ENTRAÎNEMENT
depuis £733,34
depuis £733,34
Cette pièce remplace le numéro de pièce 522450
# 009
MPN: 522746
INGRANAGGIO SUL SECONDARIO 4 E 5' VELOCITA
# 010
MPN: 522691
PIGNONE COMANDO DIFFERENZIALE
Remplacement
Remplacement
# 011
MPN: 5 DAAPV
CUSCINETTO INTERMÉDIAIRE (40-80-23)
RVI
depuis £343,70
depuis £343,70
# 012
MPN: 522510
DISTANZIALE TRA 1° VELOCITA E CUSCINETTO
depuis £52,69
depuis £52,69
# 013
MPN: 523334
ENSEMBLE D'ENGRENAGES 1 BAGUE DE VITESSE ET D'ENTRAÎNEMENT
depuis £1 376,75
depuis £1 376,75
Cette pièce remplace le numéro de pièce 522449
# 014
MPN: 522458
LE NOYAU DE GUIDAGE POUR 1 ET RM
depuis £396,69
depuis £396,69
# 015
MPN: 522846
MANICOTTO DI COMANDO 1 VITESSE
# 016
MPN: 522508
ÉCROU DE BLOCAGE
depuis £127,74
depuis £127,74
# 017
MPN: 4DAAPV
CUSCINETTO ESTERNO (35-72-23)
RVI
Remplacement
Remplacement
# 018
MPN: 522511
DISTANCE PAR INGRANAGGIO 3 VELOCITA
depuis £47,51
depuis £47,51
# 019
MPN: N 5x32
ÉPINGLE
SPIROL
# 020
MPN: 3068
BAGUE D'ÉTANCHÉITÉ
OU
# 021
MPN: 522447
ENGRENAGE RM
depuis £271,65
depuis £271,65
# 022
MPN: 90.152.007
SFERA (7/32)
RVI
# 023
MPN: 522441
ANNEAU
depuis £26,85
depuis £26,85
# 024
MPN: 113087
JOINT HUILE
depuis £40,57
depuis £40,57
Cette pièce remplace le numéro de pièce 22804
# 025
MPN: 522512
ESPACEUR ENTRE MARCHE ARRIÈRE ET ROULEMENT
depuis £16,81
depuis £16,81
# 026
MPN: 522464
PORTE-ROULEMENT
depuis £78,35
depuis £78,35
# 027
MPN: 3AA NOn 32
CUSCINETTO REGGISPINTA (32-65-25)
RVI
depuis £154,68
depuis £154,68
# 028
MPN: 95860086
BAGUE D'ÉTANCHÉITÉ
depuis £2,71
depuis £2,71
# 029
MPN: 522747
VIS
depuis £150,66
depuis £150,66
# 030
MPN: K 45/17 - Z-4
GABBIA A RULLI PER INGRANAGGI 1 - 2 - 3 VELOCITA
INA - Selezione
# 031
MPN: 522257
PISTA RULLINI PER INGRANAGGI 1 - 2 - 3 VELOCITA
60S
