009 - Système de carburant

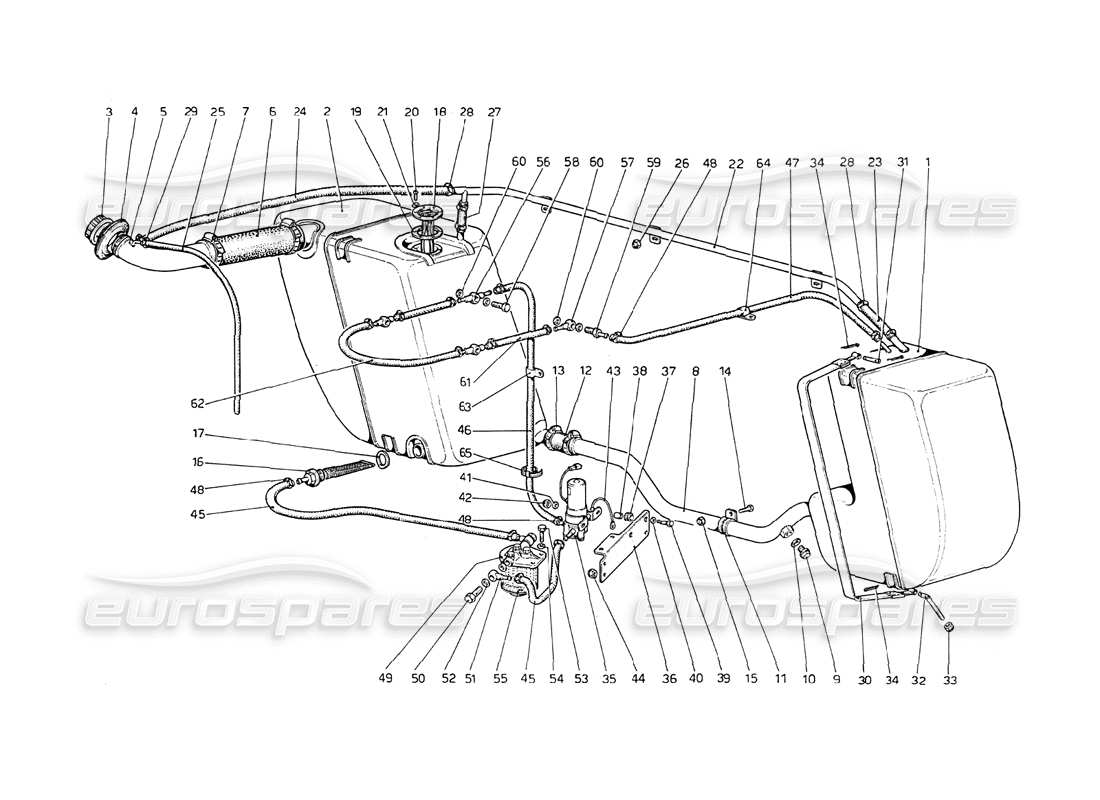

Ferrari 208 GT4 Dino (1975) Fuel System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
106257

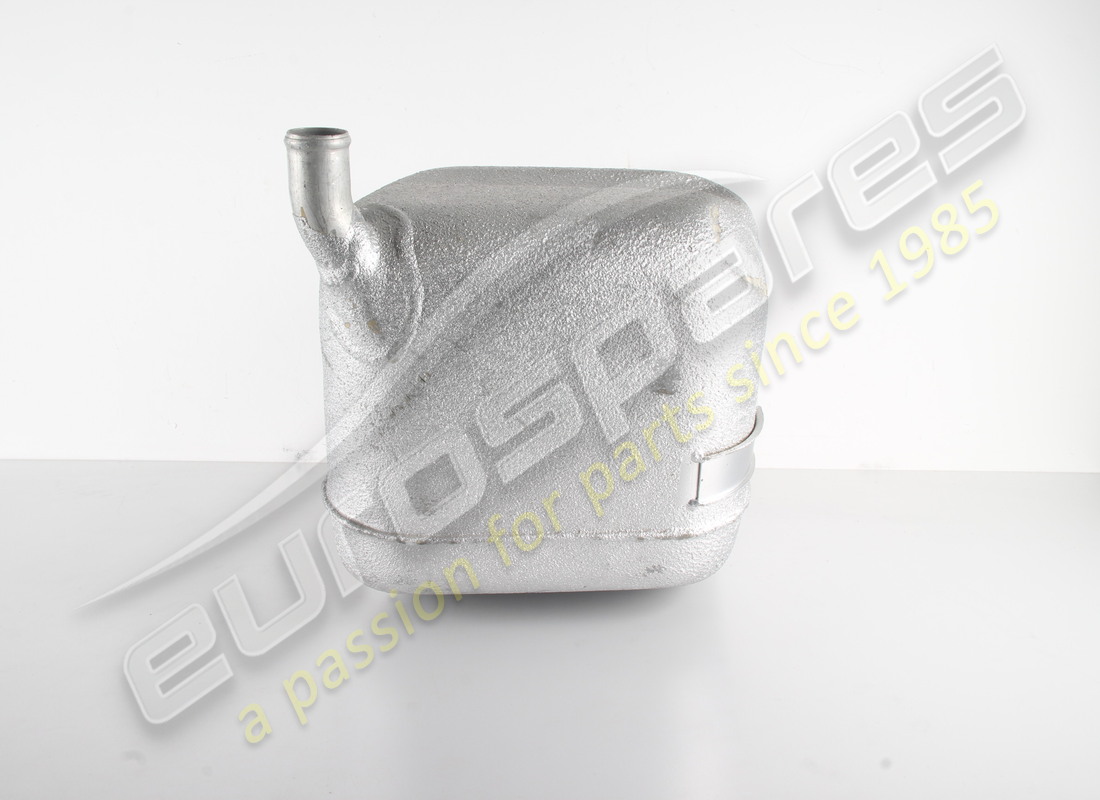

RÉSERVOIR DE CARBURANT DROIT
depuis
£796,39
depuis
£796,39
Cette pièce remplace le numéro de pièce 40357907
- et 3 plus. Cliquez pour voir les détails
#
002
MPN:
106251
RÉSERVOIR DE CARBURANT GAUCHE
depuis
£682,50
depuis
£682,50
Cette pièce remplace le numéro de pièce 40358004
- et 3 plus. Cliquez pour voir les détails
#
003
MPN:
113401
Bouchon De Remplissage De Carburant
depuis
£66,15
depuis
£66,15
Cette pièce remplace le numéro de pièce 101453
- et 3 plus. Cliquez pour voir les détails
#
004
MPN:
101465
JOINT OU JOINT
depuis
£45,30
depuis
£45,30
Cette pièce remplace le numéro de pièce 821287
- et 3 plus. Cliquez pour voir les détails
#
005
MPN:
106367
REMPLISSAGE DE CARBURANT
depuis
£146,91
depuis
£146,91
#
006
MPN:
107405
TUYAU (GOUT DE REMPLISSAGE DE CARBURANT) 0E
depuis
£24,46
depuis
£24,46
#
007
MPN:
12174790
CLIP DU JUBILÉ
depuis
£1,08
depuis
£1,08
Cette pièce remplace le numéro de pièce 50188200
#
008
MPN:
106675
TUYAU DE PONT DE RÉSERVOIR DE CARBURANT
depuis
£100,00
depuis
£100,00
#
009
MPN:
10300771
BOUCHON DE VIDANGE DE CARBURANT
depuis
£0,50
depuis
£0,50
#
010
MPN:
10278650
joint
depuis
£0,47
depuis
£0,47
#
011
MPN:
106195
SUPPORT À CLIP
depuis
£17,08
depuis
£17,08
#
012
MPN:
114277
MANCHE
depuis
£70,36
depuis
£70,36
Cette pièce remplace le numéro de pièce 101468
- et 1 plus. Cliquez pour voir les détails
#
013
MPN:
12174090
CLIP DU JUBILÉ
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 105303
- et 1 plus. Cliquez pour voir les détails
#
014
MPN:
10902121
VIS
depuis
£0,71
depuis
£0,71
Cette pièce remplace le numéro de pièce 20146601
#
015
MPN:
12574211
NOIX
depuis
£0,71
depuis
£0,71
#
016
MPN:
104528
filtre
depuis
£377,82
depuis
£377,82
Cette pièce remplace le numéro de pièce 821360
#
017
MPN:
102645
joint
depuis
£3,63
depuis
£3,63
Cette pièce remplace le numéro de pièce 104283
- et 2 plus. Cliquez pour voir les détails
#
018
MPN:
MC3701/100
TRANSMETTEUR DE NIVEAU DE RÉSERVOIR DE CARBURANT (UNIVERSEL)
depuis
£83,95
depuis
£83,95
Cette pièce remplace le numéro de pièce 108644
- et 5 plus. Cliquez pour voir les détails
#
019
MPN:
101462
joint
depuis
£13,47
depuis
£13,47
Cette pièce remplace le numéro de pièce 820925
- et 1 plus. Cliquez pour voir les détails
#
020
MPN:
10374911
VIS
depuis
£0,47
depuis
£0,47
#
021
MPN:
11195371
Rondelle
depuis
£0,47
depuis
£0,47
#
022
MPN:
10450490
CLIP DU JUBILÉ
depuis
£0,47
depuis
£0,47
#
022
MPN:
107916
TUYAU
depuis
£36,51
depuis
£36,51
Cette pièce remplace le numéro de pièce 106996
- et 3 plus. Cliquez pour voir les détails
#
023
MPN:
106665
tuyau
depuis
£1,57
depuis
£1,57
#
024
MPN:
106997
tuyau
depuis
£3,47
depuis
£3,47
#
025
MPN:
106666
TUBE DE TROP-PLEIN
depuis
£1,37
depuis
£1,37
#
026
MPN:
12574211
ÉCROU AUTO-BLOQUANT
depuis
£0,71
depuis
£0,71
#
027
MPN:
107330
TUBE
Remplacement
Remplacement
#
028
MPN:
13000390
CLIP DU JUBILÉ
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12179590
- et 1 plus. Cliquez pour voir les détails
#
029
MPN:
101296
CLIP DU JUBILÉ
#
030
MPN:
106667
SANGLE DE RÉSERVOIR DE CARBURANT
depuis
£43,43
depuis
£43,43
Cette pièce remplace le numéro de pièce 40378507
- et 1 plus. Cliquez pour voir les détails
#
031
MPN:
103447
PIVOT
depuis
£12,86
depuis
£12,86
#
032
MPN:
213177
ROTULE DE DIRECTION
Remplacement
Remplacement
#
033
MPN:
104030
ÉCROU AUTO-BLOQUANT
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 16104125
#
034
MPN:
10796440
GOUPILLE FENDUE
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 264555
#
035
MPN:
100245
POMPE À CARBURANT
depuis
£98,18
depuis
£98,18
Cette pièce remplace le numéro de pièce 105454
- et 2 plus. Cliquez pour voir les détails
#
036
MPN:
106652
SOUTIEN
Vale fino al n. 10772
depuis
£44,81
depuis
£44,81
#
037
MPN:
103549
BAGUE EN CAOUTCHOUC
depuis
£0,64
depuis
£0,64
#
038
MPN:
103550
BUISSON
depuis
£1,97
depuis
£1,97
Cette pièce remplace le numéro de pièce 4130913
#
039
MPN:
10902611
BOULON
Remplacement
Remplacement
#
040
MPN:
12643701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12643704
- et 1 plus. Cliquez pour voir les détails
#
041
MPN:
12644401
Rondelle
depuis
£0,47
depuis
£0,47
#
042
MPN:
12574211
ÉCROU AUTO-BLOQUANT
depuis
£0,71
depuis
£0,71
#
043
MPN:
106153
CÂBLE
depuis
£2,62
depuis
£2,62
#
044
MPN:
104030
ÉCROU AUTO-BLOQUANT
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 16104125
#
045
MPN:
106654
TUBE
Remplacement
Remplacement
#
046
MPN:
103927
TUYAU DE RENIFLARD DE CARBURANT
Remplacement
Remplacement
#
047
MPN:
103928
TUYAU DE CARBURANT
Remplacement
Remplacement
#
048
MPN:
10168590
CLIP DU JUBILÉ
Remplacement
Remplacement
#
049
MPN:
107486
ENSEMBLE DE FILTRE À CARBURANT
depuis
£396,84
depuis
£396,84
Cette pièce remplace le numéro de pièce 103401
#
049
MPN:
107486
ENSEMBLE DE FILTRE À CARBURANT
depuis
£396,84
depuis
£396,84
Cette pièce remplace le numéro de pièce 103401
#
049
MPN:
95180050
ÉLÉMENT DE FILTRE À CARBURANT
depuis
£23,09
depuis
£23,09
Cette pièce remplace le numéro de pièce 95180061
- et 1 plus. Cliquez pour voir les détails
#
050
MPN:
103402
SYNDICAT
depuis
£19,49
depuis
£19,49
Cette pièce remplace le numéro de pièce 95038
- et 3 plus. Cliquez pour voir les détails
#
051
MPN:
105826
SYNDICAT
depuis
£125,00
depuis
£125,00
Cette pièce remplace le numéro de pièce 105824
- et 7 plus. Cliquez pour voir les détails
#
052
MPN:
103403
joint
Remplacement
Remplacement
#
053
MPN:
15970721
VIS
Vale fino al n. 10772
depuis
£0,47
depuis
£0,47
#
053
MPN:
16100814
NOIX
Vale dal N. 10780
depuis
£0,71
depuis
£0,71
Cette pièce remplace le numéro de pièce 16100811
- et 1 plus. Cliquez pour voir les détails
#
054
MPN:
12601371
Rondelle
Vale dal N. 10780
Remplacement
Remplacement
#
054
MPN:
12601471
Rondelle
Vale fino al n. 10772
Remplacement
Remplacement
#
055
MPN:
95180050
ÉLÉMENT DE FILTRE À CARBURANT
depuis
£23,09
depuis
£23,09
Cette pièce remplace le numéro de pièce 95180061
- et 1 plus. Cliquez pour voir les détails
#
056
MPN:
106199
SYNDICAT
depuis
£15,85
depuis
£15,85
Cette pièce remplace le numéro de pièce 4148774
#
057
MPN:
106200
SYNDICAT
depuis
£5,21
depuis
£5,21
Cette pièce remplace le numéro de pièce 4148775
#
058
MPN:
10181717
SYNDICAT
depuis
£6,93
depuis
£6,93
#
059
MPN:
103917
SYNDICAT
depuis
£10,70
depuis
£10,70
#
060
MPN:
10296160
joint
depuis
£0,47
depuis
£0,47
#
061
MPN:
114877
TUYAU POUR COUVERCLE D'ASPIRATION INFÉRIEUR
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 106201
- et 2 plus. Cliquez pour voir les détails
#
062
MPN:
106202
TUYAU
Remplacement
Remplacement
#
063
MPN:
10418600
AGRAFE
depuis
£0,47
depuis
£0,47
#
064
MPN:
10418400
AGRAFE
depuis
£0,81
depuis
£0,81
#
065
MPN:
105549
AGRAFE
depuis
£1,41
depuis
£1,41
Cette pièce remplace le numéro de pièce 101384
#
065
MPN:
107899
RÉSERVOIR D'ADAPTATION EN FEUTRE
