016 - Système de refroidissement

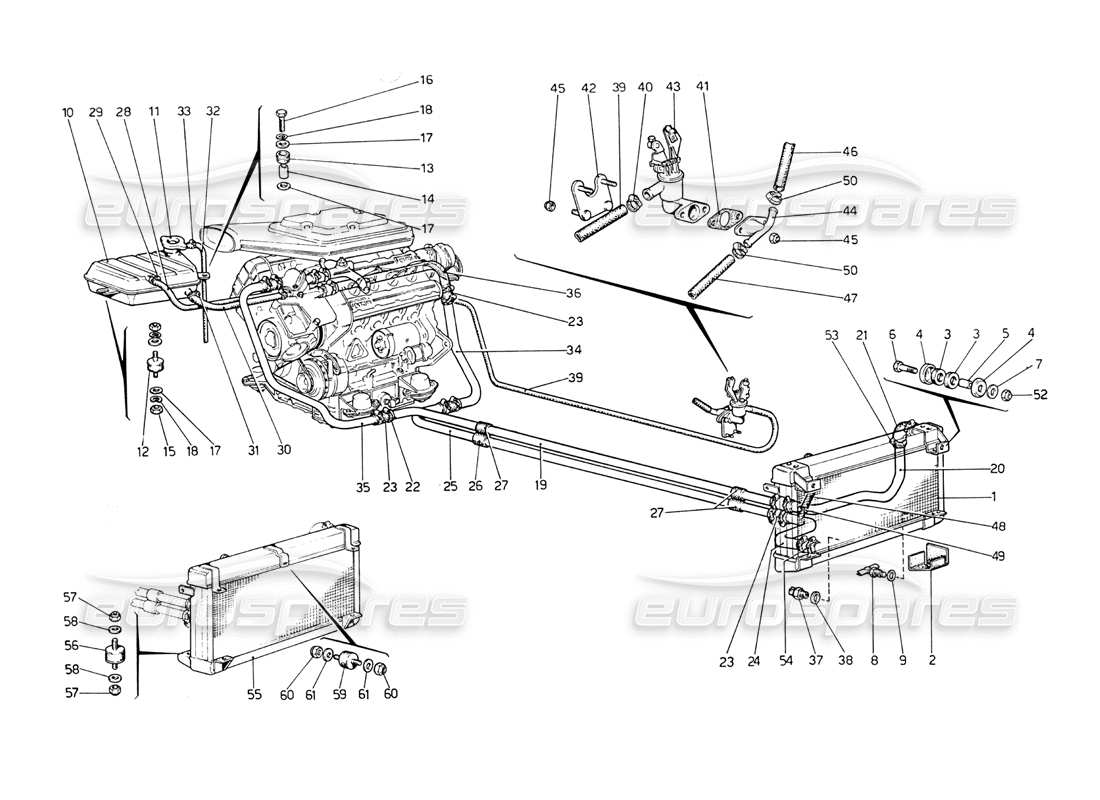

Ferrari 208 GT4 Dino (1975) Cooling System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 116286/X
Radiateur à eau
(échange requis)
depuis £1 200,00
depuis £1 200,00
# 002
MPN: 107782
JOINT EN CAOUTCHOUC
depuis £35,85
depuis £35,85
# 003
MPN: 107978
TAMPON
depuis £1,68
depuis £1,68
# 004
MPN: 107979
CASQUETTE
depuis £1,17
depuis £1,17
# 005
MPN: 107980
ESPACEUR
Vale dal N. 11268
depuis £1,66
depuis £1,66
# 006
MPN: 10643921
BOULON
Vale dal N. 11268
depuis £0,47
depuis £0,47
# 007
MPN: 10519624
Rondelle
Vale dal N. 11268
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10519601 - et 3 plus. Cliquez pour voir les détails
# 008
MPN: 101488
ROBINET DE VIDANGE DE RADIATEUR
depuis £123,28
depuis £123,28
# 009
MPN: 101496
joint
depuis £3,20
depuis £3,20
# 010
MPN: 106728

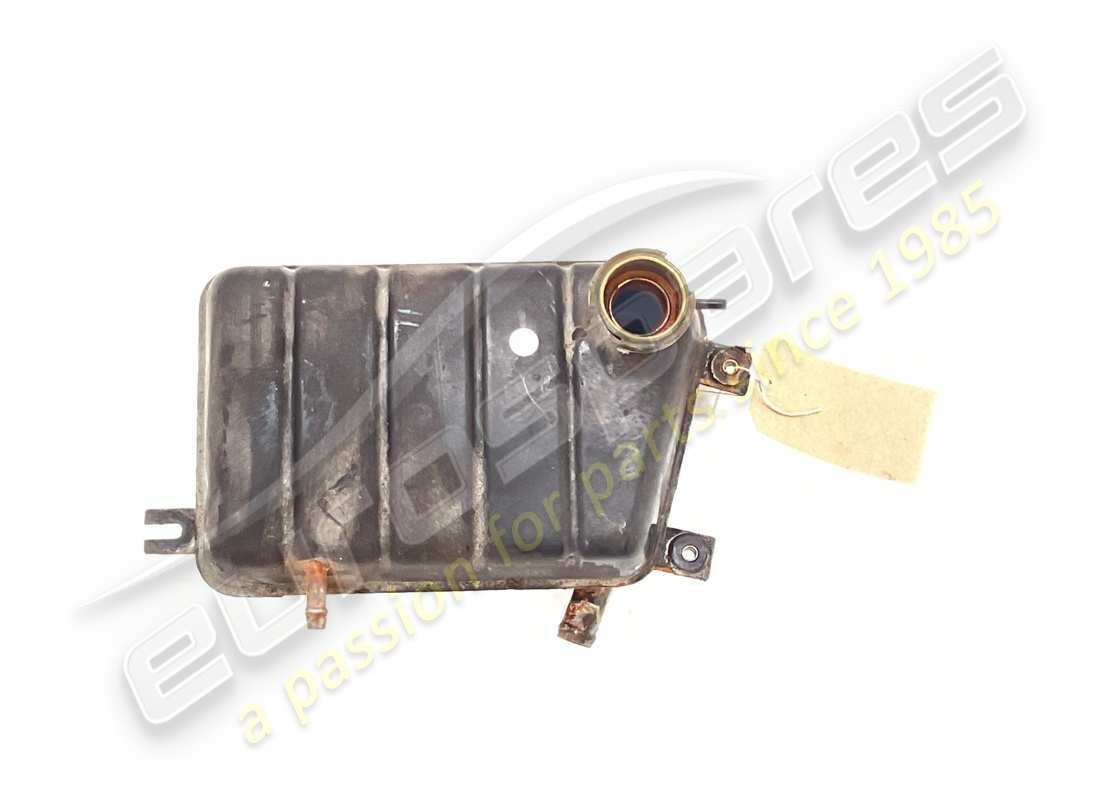

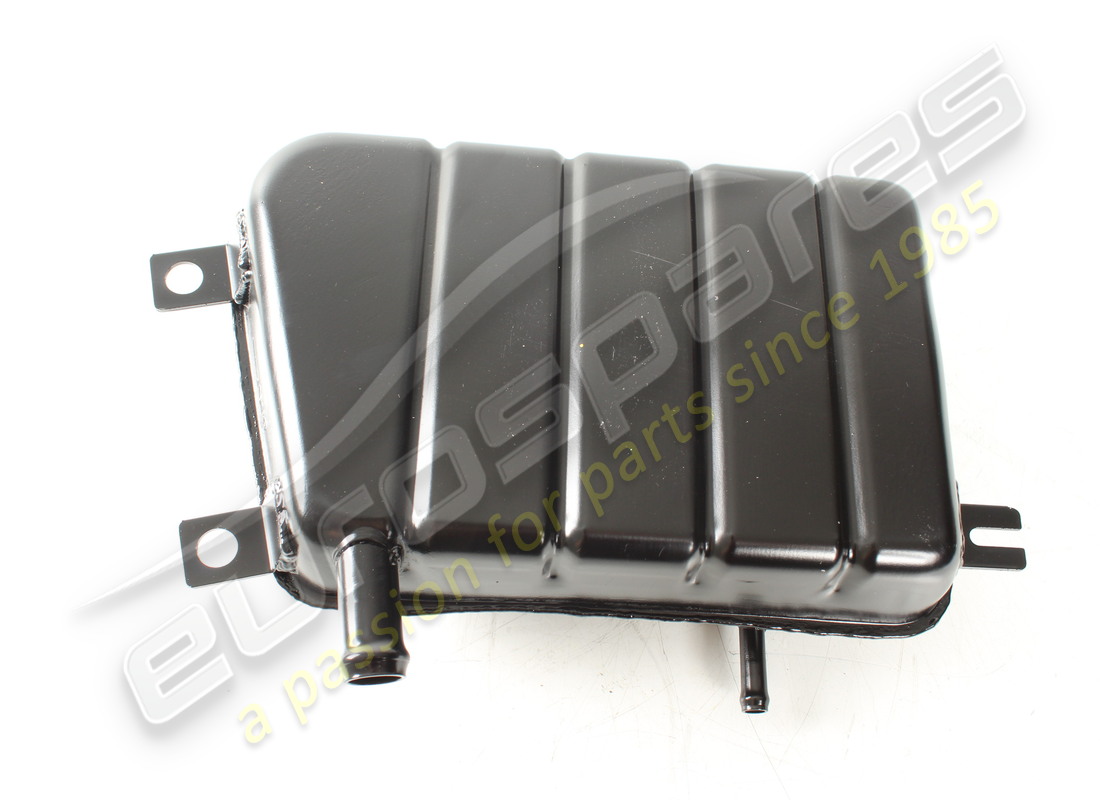

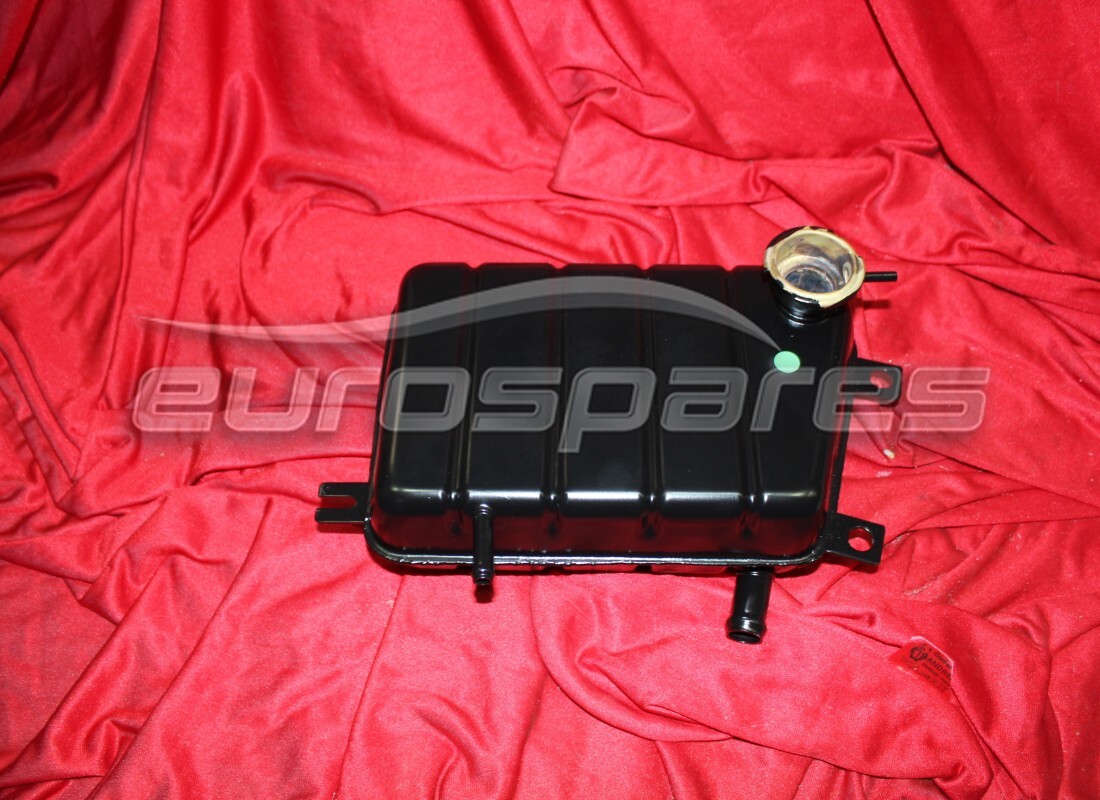

VASE D'EXPANSION
depuis £604,54
depuis £604,54
# 011
MPN: 101499
BOUCHON DE PRESSION DE RADIATEUR
Bouchon rond 0.9 Barre
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 149165
# 012
MPN: 102947
SOUTIEN
depuis £7,45
depuis £7,45
Cette pièce remplace le numéro de pièce 102007 - et 14 plus. Cliquez pour voir les détails
# 013
MPN: 103549
BAGUE EN CAOUTCHOUC
depuis £0,74
depuis £0,74
# 014
MPN: 103550
ESPACEUR
depuis £28,08
depuis £28,08
Cette pièce remplace le numéro de pièce 4130913
# 015
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 016
MPN: 16132921
VIS
# 017
MPN: 106744
Rondelle
depuis £5,67
depuis £5,67
# 018
MPN: 10516477
Rondelle
Remplacement
Remplacement
# 019
MPN: 108299
TUBO CENTRALE PER MANDATA AL RADIATORE
depuis £142,29
depuis £142,29
# 020
MPN: 108300
TUBO ANTÉRIEUR POUR MANDATA AL RADIATORE
depuis £43,02
depuis £43,02
# 020
MPN: 108777
TUBO ANTÉRIEUR POUR MANDATA AL RADIATORE - GD
depuis £68,51
depuis £68,51
# 021
MPN: 164417
MANCHE
depuis £44,35
depuis £44,35
Cette pièce remplace le numéro de pièce 158165
# 022
MPN: 101292
CLIP DU JUBILÉ
depuis £8,70
depuis £8,70
# 023
MPN: 108306
MANCHE
depuis £56,28
depuis £56,28
# 024
MPN: 108301
TUBO ANTÉRIEUR POUR LE RITORNO
depuis £81,92
depuis £81,92
# 024
MPN: 108778
TUBO ANTÉRIEUR POUR RITORNO - GD
depuis £54,85
depuis £54,85
# 025
MPN: 108299
TUBO CENTRALE PER RITORNO - GD
depuis £142,29
depuis £142,29
# 025
MPN: 108302
TUBO CENTRALE POUR RITORNO
depuis £119,47
depuis £119,47
# 026
MPN: 108307
MANICOTTE ANTIVIBRANTE
depuis £5,56
depuis £5,56
# 027
MPN: 108305
MANICOTTE ANTIVIBRANTE
depuis £5,56
depuis £5,56
# 028
MPN: 122219
TUBO SFIATO COLLEGAMENTO MOTORE NOURICE
depuis £21,66
depuis £21,66
Cette pièce remplace le numéro de pièce 113351 - et 1 plus. Cliquez pour voir les détails
# 029
MPN: 102604
CLIP DU JUBILÉ
Remplacement
Remplacement
# 030
MPN: 125088
TUBO DALLA NOURICE AL MOTORE
depuis £49,49
depuis £49,49
Cette pièce remplace le numéro de pièce 109355 - et 2 plus. Cliquez pour voir les détails
# 031
MPN: 105622
CLIP DU JUBILÉ
Remplacement
Remplacement
# 032
MPN: 106683
TUBO SFIATO
depuis £5,35
depuis £5,35
# 033
MPN: 101296
CLIP DU JUBILÉ
# 034
MPN: 108303
TUBO POSTÉRIEUR SINISTRO
depuis £69,17
depuis £69,17
# 034
MPN: 108780
TUBO POSTERIORE SINISTRO - GD
depuis £54,85
depuis £54,85
# 035
MPN: 108297
TUBO POSTÉRIEUR DESTRO
depuis £40,67
depuis £40,67
# 035
MPN: 108799
TUBO POSTERIORE DESTRO - GD
# 036
MPN: 108298
TUBO FRA LE TESTE
Remplacement
Remplacement
# 037
MPN: 168008
TERMOCONTATTO
depuis £49,95
depuis £49,95
Cette pièce remplace le numéro de pièce 101507 - et 1 plus. Cliquez pour voir les détails
# 038
MPN: 101508
joint
depuis £0,70
depuis £0,70
Cette pièce remplace le numéro de pièce 94706
# 039
MPN: 106699
TUBO DAL MOTORE AL RUBINETTO
depuis £132,72
depuis £132,72
Cette pièce remplace le numéro de pièce 110278
# 040
MPN: 104022
CLIP DU JUBILÉ
Remplacement
Remplacement
# 041
MPN: 104291
joint
depuis £3,94
depuis £3,94
Cette pièce remplace le numéro de pièce 401009 - et 1 plus. Cliquez pour voir les détails
# 042
MPN: 105873
SOUTIEN
depuis £10,19
depuis £10,19
# 043
MPN: 105817
RUBINETTO RISCALDATORE - GD
depuis £246,68
depuis £246,68
# 043
MPN: 106964
RUBINETTO RISCALDATORE
depuis £77,28
depuis £77,28
# 044
MPN: 106702
TRE VIE SUL RUBINETTO
depuis £27,00
depuis £27,00
# 045
MPN: 12574221
ÉCROU AUTO-BLOQUANT
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 125519 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 046
MPN: 106704
TUBO AL RISCALDATORE DESTRO
depuis £31,20
depuis £31,20
# 046
MPN: 107388
TUBO AL RISCALDATORE DESTRO - GD
depuis £18,52
depuis £18,52
# 047
MPN: 106705
TUBO AL RISCAIDATORE SINISTRO
depuis £8,45
depuis £8,45
# 047
MPN: 107391
TUBO AL RISCAIDATORE SINISTRO - GD
Remplacement
Remplacement
# 048
MPN: 106708
TUBO AL 3VIE
depuis £49,25
depuis £49,25
# 049
MPN: 104022
CLIP DU JUBILÉ
Remplacement
Remplacement
# 050
MPN: 13000390
CLIP DU JUBILÉ
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
# 051
MPN: 108555
MANCHE
depuis £15,83
depuis £15,83
# 052
MPN: 104030
ÉCROU AUTO-BLOQUANT
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16104125
# 053
MPN: 12180090
CLIP DU JUBILÉ
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 102958
# 054
MPN: 121258
MANCHE
depuis £21,01
depuis £21,01
Cette pièce remplace le numéro de pièce 10147087 - et 5 plus. Cliquez pour voir les détails
# 055
MPN: 107497

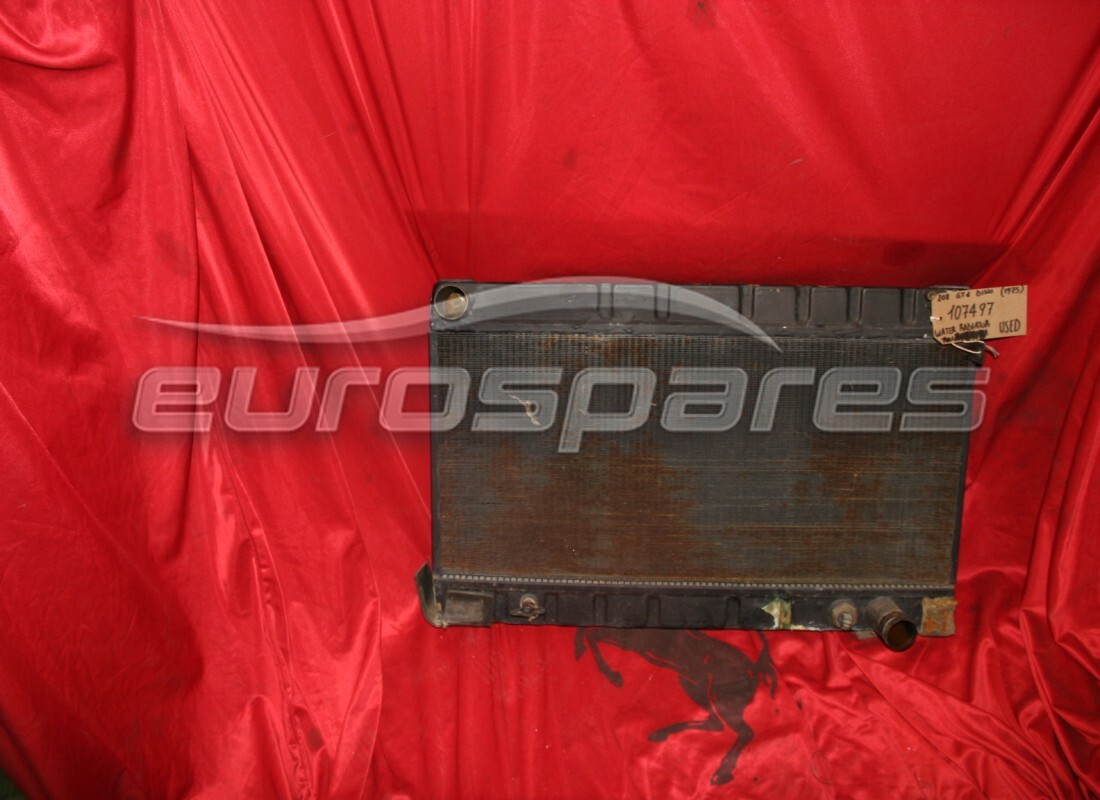

RADIATEUR D'EAU
Vale fino al n. 11266
depuis £538,77
depuis £538,77
# 056
MPN: 101495
SOUTIEN
Vale fino al n. 11266
depuis £6,59
depuis £6,59
# 057
MPN: 104030
NOIX
Vale fino al n. 11266
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16104125
# 058
MPN: 10519624
Rondelle
Vale fino al n. 11266
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10519601 - et 3 plus. Cliquez pour voir les détails
# 059
MPN: 102947
SOUTIEN
Vale fino al n. 11266
depuis £7,45
depuis £7,45
Cette pièce remplace le numéro de pièce 102007 - et 14 plus. Cliquez pour voir les détails
# 060
MPN: 12574221
NOIX
Vale fino al n. 11266
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 125519 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 061
MPN: 12643724
Rondelle
Vale fino al n. 11266
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
-part-diagram-017.webp "FERRARI 208 GT4 DINO (1975) POMPE À EAU ET TUYAUTERIE SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI 208 GT4 DINO (1975) COMMANDE DE FONCTIONNEMENT DE L'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI 208 GT4 DINO (1975) UNITÉ D'EMBRAYAGE ET COUVERCLE SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 208 GT4 DINO (1975) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 208 GT4 DINO (1975) BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET CARTER D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 208 GT4 DINO (1975) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 208 GT4 DINO (1975) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 208 GT4 DINO (1975) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 208 GT4 DINO (1975) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 208 GT4 DINO (1975) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 208 GT4 DINO (1975) PÉDALIER - COMMANDES DE FREIN ET D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 208 GT4 DINO (1975) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 208 GT4 DINO (1975) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 208 GT4 DINO (1975) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 208 GT4 DINO (1975) BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 208 GT4 DINO (1975) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 208 GT4 DINO (1975) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 208 GT4 DINO (1975) SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 208 GT4 DINO (1975) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 208 GT4 DINO (1975) SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 208 GT4 DINO (1975) ROUES SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 208 GT4 DINO (1975) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 208 GT4 DINO (1975) SYSTÈME DE PRODUCTION D'ÉLECTRICITÉ SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 208 GT4 DINO (1975) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 208 GT4 DINO (1975) COMPRESSEUR ET COMMANDES DE CLIMATISATION SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 208 GT4 DINO (1975) TROUSSE À OUTILS SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 208 GT4 DINO (1975) COMMANDE DES GAZ (VARIANTES POUR LES VERSIONS RHD) SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 208 GT4 DINO (1975) PÉDALIER - COMMANDE D'EMBRAYAGE (VARIANTES POUR VERSIONS RHD) SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 208 GT4 DINO (1975) SYSTÈME HYDRAULIQUE DE FREINAGE (VARIANTES POUR VERSIONS RHD) SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 208 GT4 DINO (1975) CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 208 GT4 DINO (1975) CARROSSERIE - ÉLÉMENTS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 208 GT4 DINO (1975) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI 208 GT4 DINO (1975) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI 208 GT4 DINO (1975) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI 208 GT4 DINO (1975) COUVERCLE ET MOQUETTE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI 208 GT4 DINO (1975) COUVERCLE DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI 208 GT4 DINO (1975) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI 208 GT4 DINO (1975) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI 208 GT4 DINO (1975) PARE-CHOCS ET MOULURES SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI 208 GT4 DINO (1975) LUNETTES SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI 208 GT4 DINO (1975) GARNITURES INTÉRIEURES ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI 208 GT4 DINO (1975) GARNITURES INTÉRIEURES ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI 208 GT4 DINO (1975) DES PLACES SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI 208 GT4 DINO (1975) MOQUETTE SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI 208 GT4 DINO (1975) INSTRUMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI 208 GT4 DINO (1975) LA CEINTURE DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-120.webp "FERRARI 208 GT4 DINO (1975) CORPS ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-121.webp "FERRARI 208 GT4 DINO (1975) FUSIBLES ET RELAIS SCHÉMA DES PIÈCES")
-part-diagram-122.webp "FERRARI 208 GT4 DINO (1975) DISPOSITIF DE LEVAGE DES PHARES SCHÉMA DES PIÈCES")
-part-diagram-123.webp "FERRARI 208 GT4 DINO (1975) LUMIÈRES SCHÉMA DES PIÈCES")
-part-diagram-124.webp "FERRARI 208 GT4 DINO (1975) ESSUIE-GLACE, RONDELLE ET KLAXON SCHÉMA DES PIÈCES")
-part-diagram-125.webp "FERRARI 208 GT4 DINO (1975) SYSTÈME DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 208 GT4 DINO (1975) MOTEUR - BOÎTE DE VITESSES ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 208 GT4 DINO (1975) CARTER SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI 208 GT4 DINO (1975) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI 208 GT4 DINO (1975) ENTRETOISE DE VOLANT MOTEUR ET DE CARTER D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI 208 GT4 DINO (1975) CULASSE (DROITE) SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI 208 GT4 DINO (1975) CULASSE (GAUCHE) SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 208 GT4 DINO (1975) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 208 GT4 DINO (1975) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 208 GT4 DINO (1975) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 208 GT4 DINO (1975) CARBURATEURS ET FILTRE À AIR SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 208 GT4 DINO (1975) CARBURATEURS WEBER (34 DCN 53-54-55-56) SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 208 GT4 DINO (1975) COMMANDE DES GAZ SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 208 GT4 DINO (1975) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 208 GT4 DINO (1975) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 208 GT4 DINO (1975) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
