005 - Culasse (droite)

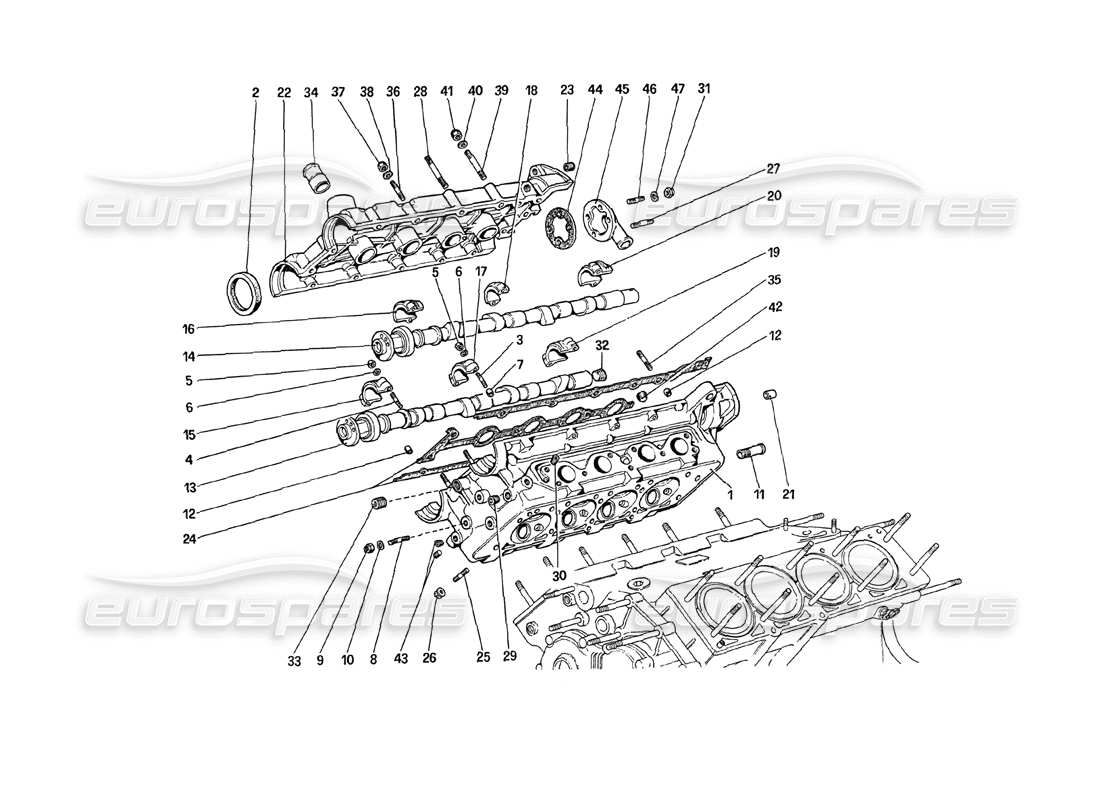

Ferrari 208 Turbo (1989) Cylinder Head (Right) Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 127411

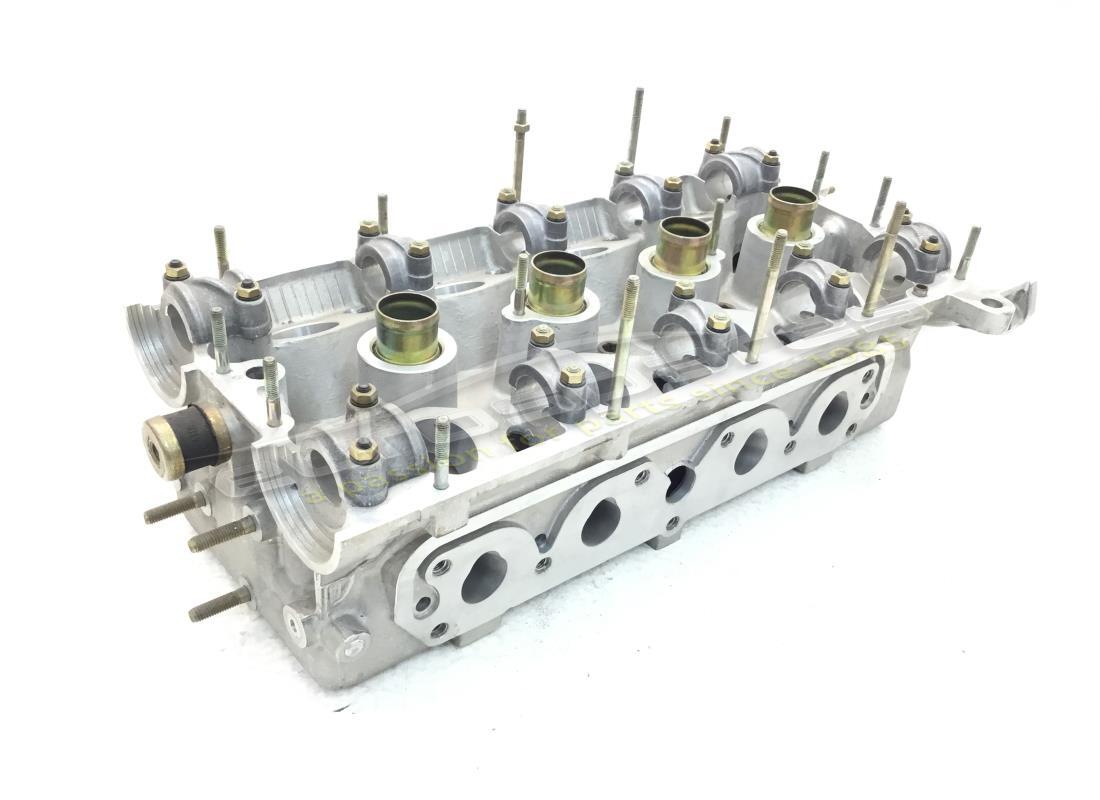

CULASSE DROITE, COMPLÈTE
depuis £4 515,00
depuis £4 515,00
CULASSE DROIT COMPLÈTE Genuine Ferrari Pièce – Nouvelle (autre) en stock
Retiré d'un nouveau moteur testé au banc
Retiré d'un nouveau moteur testé au banc
# 002
MPN: 163987
BAGUE D'ÉTANCHÉITÉ
depuis £9,95
depuis £9,95
Cette pièce remplace le numéro de pièce 136526
# 003
MPN: 102735
GOUJON POUR BOUCHONS INTERMÉDIAIRES
depuis £16,61
depuis £16,61
Cette pièce remplace le numéro de pièce 4146561
# 004
MPN: 102754
GOUJON POUR BOUCHONS EXTÉRIEURS
depuis £5,00
depuis £5,00
# 005
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 006
MPN: 11197773
Rondelle
Remplacement
Remplacement
# 007
MPN: 102725
GOUJON
depuis £0,59
depuis £0,59
# 008
MPN: 13517121
GOUJON
Remplacement
Remplacement
# 009
MPN: 16104411
ÉCROU AUTO-BLOQUANT
depuis £0,53
depuis £0,53
# 010
MPN: 12601371
Rondelle
Remplacement
Remplacement
# 011
MPN: 106227
SYNDICAT
depuis £6,92
depuis £6,92
# 012
MPN: 102725
GOUJON
depuis £0,67
depuis £0,67
# 013
MPN: 127796

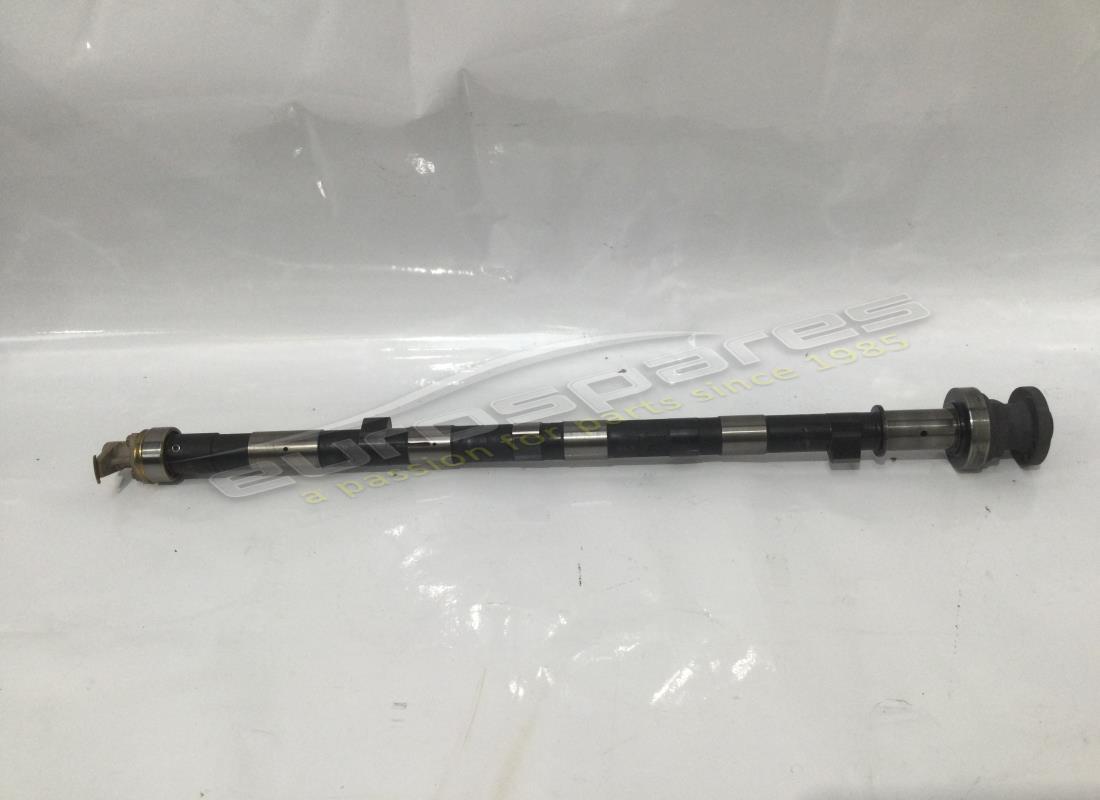

ARBRE À CAMES D'ÉCHAPPEMENT DROIT, COMPLET
depuis £787,50
depuis £787,50
# 014
MPN: 131310

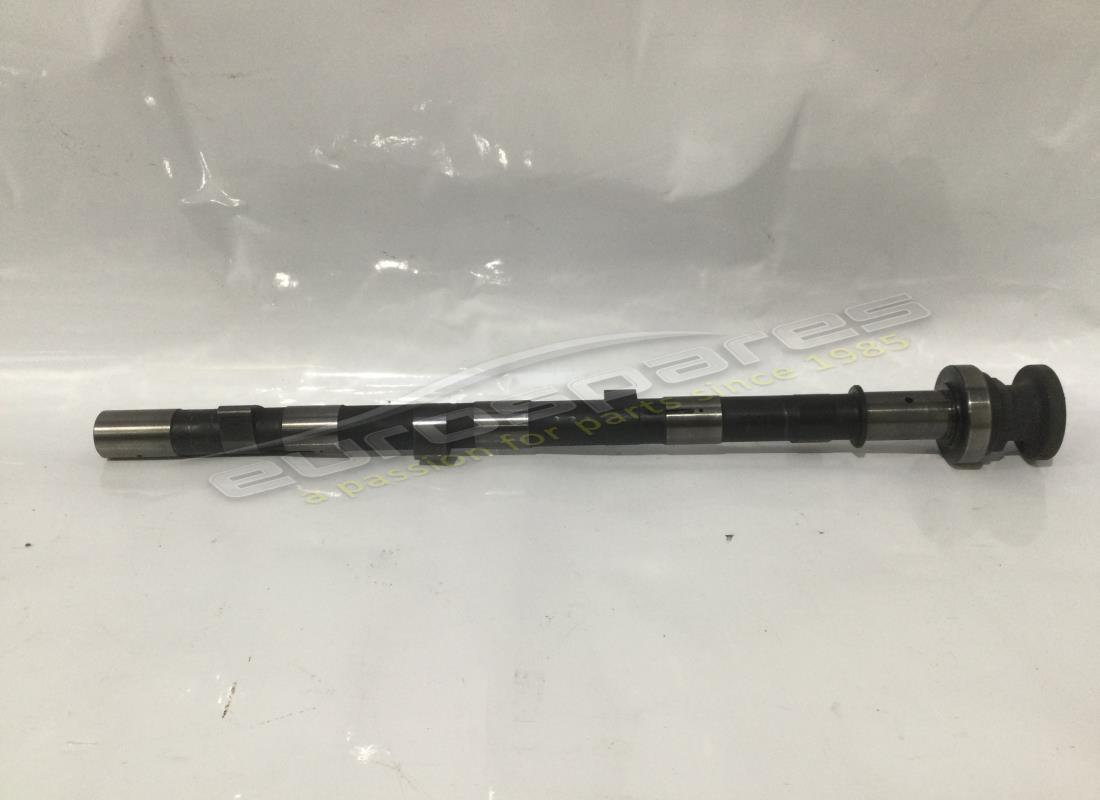

ARBRE A CAMES D'ADMISSION DROIT COMPLET
Jusqu'au numéro de moteur. 326
depuis £1 577,19
depuis £1 577,19
Cette pièce remplace le numéro de pièce 127380
# 014
MPN: 133904
ARBRE A CAMES D'ADMISSION DROIT COMPLET
À partir du moteur n°. 327
depuis £878,33
depuis £878,33
ARBRE A CAMES D'ADMISSION DROIT COMPLET Genuine Ferrari Pièce – Utilisée en stock
RETRAIT DU NOUVEAU MOTEUR TESTÉ AU BANC COMPLET SANS, 133063
RETRAIT DU NOUVEAU MOTEUR TESTÉ AU BANC COMPLET SANS, 133063
# 015
MPN: 115464
CAPUCHON AVANT CÔTÉ ÉCHAPPEMENT
Avec culasse complète
# 016
MPN: 115465
CAPUCHON AVANT CÔTÉ D'ENTRÉE
Avec culasse complète
# 017
MPN: 116461
CAP INTERMÉDIAIRE
Avec culasse complète
# 018
MPN: 116458
CAP INTERMÉDIAIRE
Avec culasse complète
# 019
MPN: 116459
BOUCHON ARRIÈRE CÔTÉ ÉCHAPPEMENT
Avec culasse complète
# 020
MPN: 116460
BOUCHON ARRIÈRE CÔTÉ D'ENTRÉE
Avec culasse complète
# 021
MPN: 102604
GOUJON
Remplacement
Remplacement
# 022
MPN: 128554
COUVERCLE DROIT
Avec couverture complète
# 022
MPN: 128568
COUVRE-CULASSE, COMPLET
Avec culasse complète
# 023
MPN: 13525770
HÉLI-BOBINE
depuis £1,65
depuis £1,65
Cette pièce remplace le numéro de pièce 103830
# 024
MPN: 147700
JOINT DROIT
depuis £37,74
depuis £37,74
Cette pièce remplace le numéro de pièce 107312 - et 1 plus. Cliquez pour voir les détails
# 024
MPN: FCCG005
JEU DE JOINTS DE COUVERCLE DE CAME
Convient uniquement aux modèles 2v - pour 4v utilisation FCCG001
depuis £53,68
depuis £53,68
# 025
MPN: 12354524
GOUJON DE SÉCURISATION COLLECTEUR D'ÉCHAPPEMENT
depuis £16,50
depuis £16,50
Cette pièce remplace le numéro de pièce 12354521
# 026
MPN: 114748
NOIX
depuis £9,37
depuis £9,37
# 027
MPN: 13541124
GOUJON
depuis £13,63
depuis £13,63
Cette pièce remplace le numéro de pièce 13541121
# 028
MPN: 12026821
GOUJON
depuis £3,47
depuis £3,47
# 029
MPN: 10269450
PRISE
depuis £16,22
depuis £16,22
# 030
MPN: 13525870
HÉLI-BOBINE
depuis £1,48
depuis £1,48
Cette pièce remplace le numéro de pièce 105510
# 031
MPN: 12575411
NOIX
Remplacement
Remplacement
# 032
MPN: 10269750
PRISE
depuis £1,03
depuis £1,03
Cette pièce remplace le numéro de pièce 95184
# 033
MPN: 13526170
HÉLI - BOBINE
depuis £4,28
depuis £4,28
Cette pièce remplace le numéro de pièce 105197
# 034
MPN: 112903
BORNE DU SIÈGE DE BOUGIE D'ALLUMAGE
depuis £40,23
depuis £40,23
# 035
MPN: 13541721
GOUJON
Remplacement
Remplacement
# 036
MPN: 13541621
GOUJON
Remplacement
Remplacement
# 037
MPN: 100044
ÉCROU AUTO-BLOQUANT
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 151230
# 038
MPN: 12601271
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 103372 - et 1 plus. Cliquez pour voir les détails
# 039
MPN: 10982021
GOUJON
depuis £14,45
depuis £14,45
# 040
MPN: 12601271
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 103372 - et 1 plus. Cliquez pour voir les détails
# 041
MPN: 101239
ÉCROU AUTO-BLOQUANT
depuis £1,60
depuis £1,60
Cette pièce remplace le numéro de pièce 92310
# 042
MPN: 127635
PRISE
depuis £1,51
depuis £1,51
Cette pièce remplace le numéro de pièce 183447
# 043
MPN: 14326150
BOUCHON FILETÉ
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 12326150
# 044
MPN: 151342
joint
depuis £2,40
depuis £2,40
Cette pièce remplace le numéro de pièce 103809 - et 5 plus. Cliquez pour voir les détails
# 045
MPN: 10-38-08
COUVERTURE
depuis £150,21
depuis £150,21
# 046
MPN: 11500321
GOUJON
Remplacement
Remplacement
# 047
MPN: 12601271
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 103372 - et 1 plus. Cliquez pour voir les détails
-part-diagram-006.webp "FERRARI 208 TURBO (1989) CULASSE (GAUCHE) SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 208 TURBO (1989) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 208 TURBO (1989) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 208 TURBO (1989) POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 208 TURBO (1989) TURBO - SYSTÈME DE CHARGE SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 208 TURBO (1989) CONDUITES DE DISTRIBUTEURS DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 208 TURBO (1989) PRISE D'AIR, COLLECTEURS ET ÉCHANGEURS DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 208 TURBO (1989) BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 208 TURBO (1989) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 208 TURBO (1989) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 208 TURBO (1989) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI 208 TURBO (1989) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI 208 TURBO (1989) POMPE À EAU ET TUYAUTERIE SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI 208 TURBO (1989) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 208 TURBO (1989) COMMANDE DE DÉBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 208 TURBO (1989) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 208 TURBO (1989) BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET POMPE À HUILE SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 208 TURBO (1989) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 208 TURBO (1989) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 208 TURBO (1989) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 208 TURBO (1989) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 208 TURBO (1989) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 208 TURBO (1989) PEDAL BOAD - COMMANDES DE FREIN ET D'EMBRAYAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 208 TURBO (1989) SYSTÈME HYDRAULIQUE D'EMBRAYAGE (POUR VOITURE AVEC SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 208 TURBO (1989) SYSTÈME HYDRAULIQUE POUR ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 208 TURBO (1989) SYSTÈME DE FREINAGE (POUR VOITURE SANS SYSTÈME ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 208 TURBO (1989) SYSTÈME ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 208 TURBO (1989) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 208 TURBO (1989) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 208 TURBO (1989) BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 208 TURBO (1989) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 208 TURBO (1989) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 208 TURBO (1989) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 208 TURBO (1989) SUSPENSION AVANT - TRIANGLES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 208 TURBO (1989) SUSPENSION AVANT - TRIANGLES TRIANGULAIRES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 208 TURBO (1989) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 208 TURBO (1989) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 208 TURBO (1989) SUSPENSION ARRIÈRE - TRIANGLES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 208 TURBO (1989) SUSPENSION ARRIÈRE – TRIANGLES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 208 TURBO (1989) ROUES (JUSQU'AU NUMÉRO DE VOITURE 76625) SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI 208 TURBO (1989) ROUES (À PARTIR DE LA VOITURE N° 76626) SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI 208 TURBO (1989) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI 208 TURBO (1989) SYSTÈME DE PRODUCTION D'ÉLECTRICITÉ SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI 208 TURBO (1989) COMPRESSEUR ET COMMANDES DE CLIMATISATION (JUSQU'AU NUMÉRO DE VOITURE 77246) SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI 208 TURBO (1989) COMPRESSEUR ET COMMANDES DE CLIMATISATION (À PARTIR DE LA VOITURE N° 77247) SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI 208 TURBO (1989) TROUSSE À OUTILS - DOCUMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 208 TURBO (1989) CARROSSERIE - ÉLÉMENTS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 208 TURBO (1989) PARE-CHOCS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 208 TURBO (1989) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI 208 TURBO (1989) CARROSSERIE - ÉLÉMENTS INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI 208 TURBO (1989) COMPARTIMENT À BAGAGES ET PASSAGERS. ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI 208 TURBO (1989) COUVERCLE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI 208 TURBO (1989) CAPOT ARRIÈRE ET REVÊTEMENT DU COMPARTIMENT À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI 208 TURBO (1989) PORTES (JUSQU'À LA VOITURE 71595) SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI 208 TURBO (1989) PORTES (DEPUIS LA VOITURE 71597) SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI 208 TURBO (1989) PORTES (DEPUIS LA VOITURE 71597) SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI 208 TURBO (1989) PORTES (DEPUIS LA VOITURE 75929) SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI 208 TURBO (1989) LUNETTES SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI 208 TURBO (1989) GARNITURES INTÉRIEURES, ACCESSOIRES ET SIÈGES SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI 208 TURBO (1989) SIÈGE SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI 208 TURBO (1989) TUNNEL ET TOIT SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI 208 TURBO (1989) TABLEAU DE BORD (JUSQU'À LA VOITURE 71595) SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI 208 TURBO (1989) PANNEAU D'INSTRUMENTS (DEPUIS LA VOITURE 71597) SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI 208 TURBO (1989) INSTRUMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI 208 TURBO (1989) SYSTÈME ÉLECTRIQUE - CÂBLES - FUSIBLES - RELAIS SCHÉMA DES PIÈCES")
-part-diagram-120.webp "FERRARI 208 TURBO (1989) LUMIÈRES EXTERNES ET MOULURES SCHÉMA DES PIÈCES")
-part-diagram-121.webp "FERRARI 208 TURBO (1989) DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-122.webp "FERRARI 208 TURBO (1989) ESSUIE-GLACE, RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-123.webp "FERRARI 208 TURBO (1989) SYSTÈME DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-124.webp "FERRARI 208 TURBO (1989) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 208 TURBO (1989) MOTEUR - BOÎTE DE VITESSES ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 208 TURBO (1989) CARTER SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI 208 TURBO (1989) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI 208 TURBO (1989) ENTRETOISE DE VOLANT MOTEUR ET DE CARTER D'EMBRAYAGE SCHÉMA DES PIÈCES")
