027 - Arbres de différentiel et d'essieu

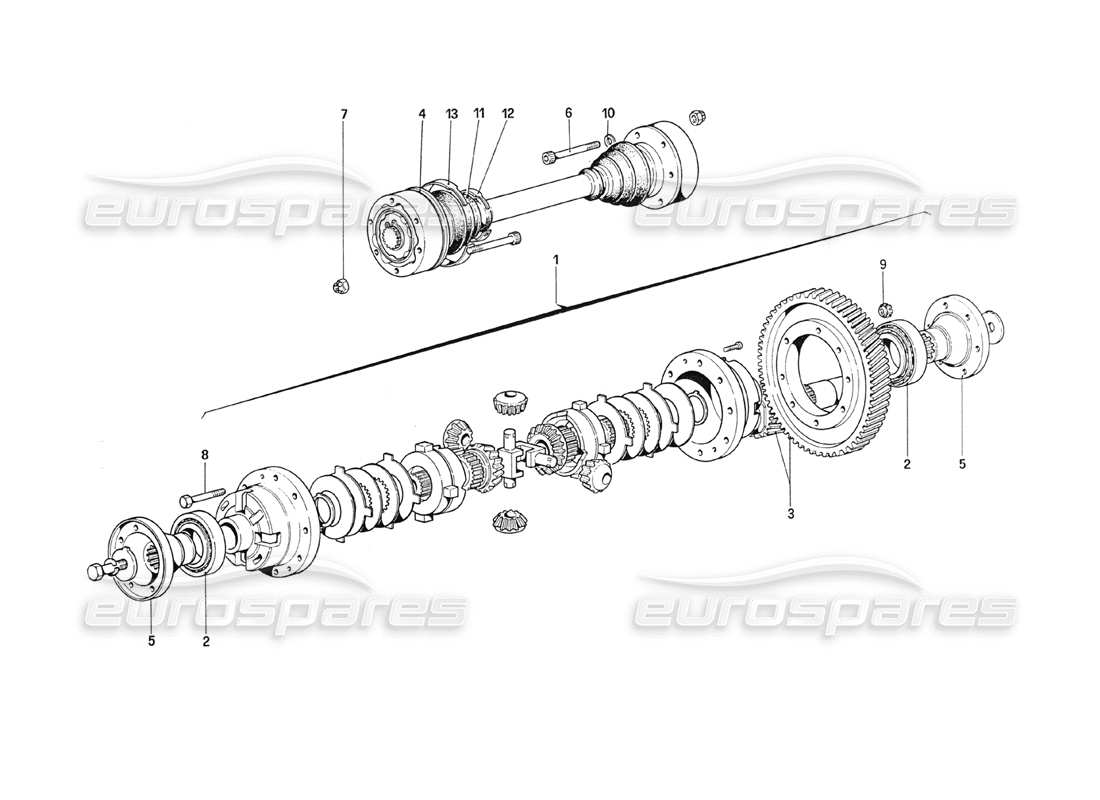

Ferrari 208 Turbo (1989) Differential & Axle Shafts Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 106769
Différentiel
depuis £3 757,92
depuis £3 757,92
# 002
MPN: 101634
PALIER
depuis £99,09
depuis £99,09
Cette pièce remplace le numéro de pièce 580881
# 003
-
COURONNE ET PIGNON
Voir le tableau 24
# 004
MPN: 103885
ARBRE D'ESSIEU
depuis £1 199,00
depuis £1 199,00
# 004
MPN: 133159
ARBRE D'ESSIEU
Du châssis n°. 76626
depuis £299,08
depuis £299,08
# 005
MPN: 119377
BRIDE DE MONTAGE
depuis £264,39
depuis £264,39
Cette pièce remplace le numéro de pièce 111522 - et 3 plus. Cliquez pour voir les détails
# 006
MPN: 101632
BOULON D'ARBRE DE TRANSMISSION
depuis £21,24
depuis £21,24
Cette pièce remplace le numéro de pièce 103432 - et 1 plus. Cliquez pour voir les détails
# 007
MPN: 101633
ÉCROU D'ARBRE DE TRANSMISSION
(original)
depuis £5,15
depuis £5,15
# 008
MPN: 106777
VIS POUR COURONNE
depuis £36,99
depuis £36,99
# 009
MPN: 104011
NOIX
depuis £39,74
depuis £39,74
Cette pièce remplace la pièce numéro 14511 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 010
MPN: 12638621
Rondelle
Pour bride de montage gauche
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 12638620 - et 1 plus. Cliquez pour voir les détails
# 011
MPN: 95860404
SOUFFLET D'ARBRE DE TRANSMISSION
depuis £9,95
depuis £9,95
Cette pièce remplace le numéro de pièce 95860404/A
# 012
MPN: 117956
SERRER
depuis £2,77
depuis £2,77
# 013
MPN: 117957
SERRER
depuis £3,56
depuis £3,56
